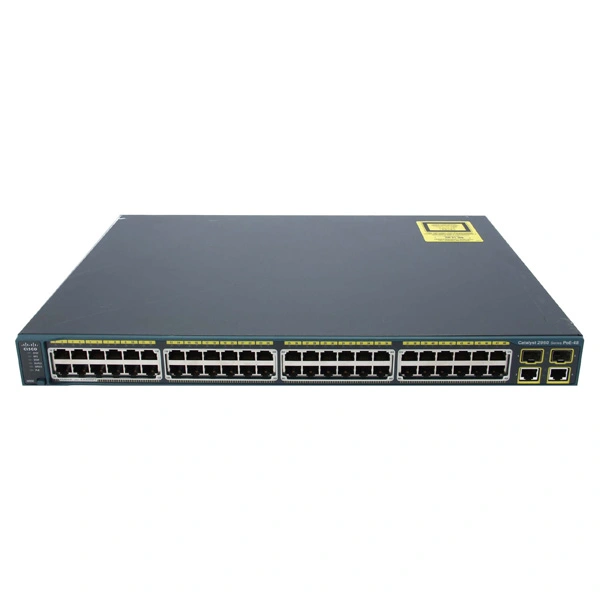

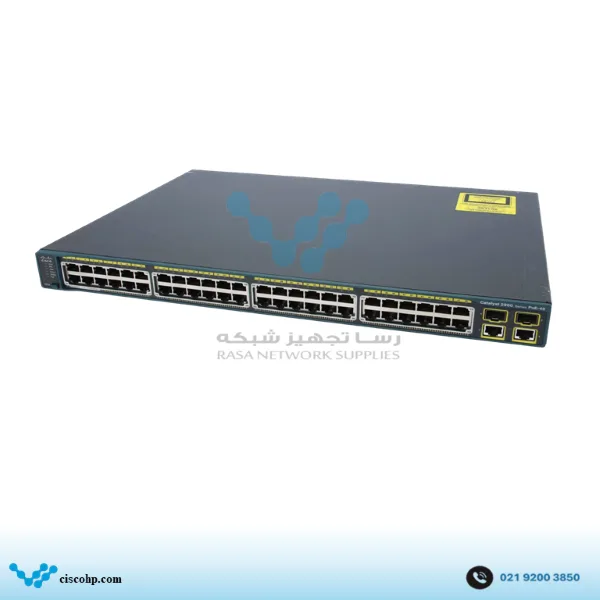

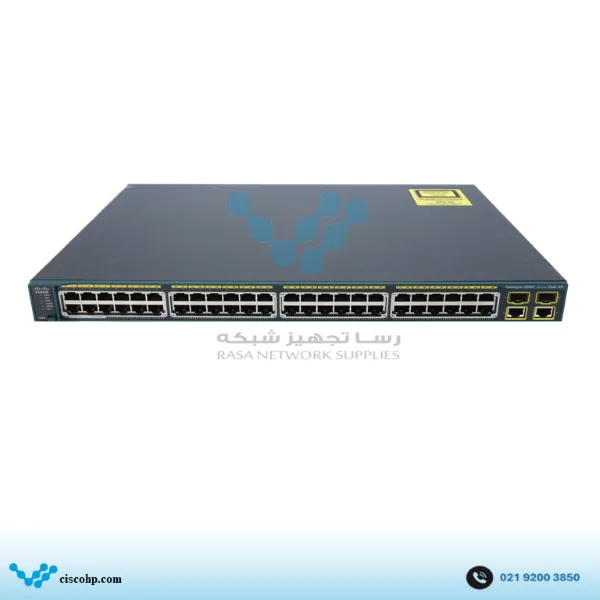

سوئیچ سیسکو مدل WS-C2960-48PST-L

توضیحات کلی سوئیچ سیسکو WS-C2960-48PST-L

سوئیچ سیسکو WS-C2960-48PST-L از خانواده Catalyst 2960 برای شبکه‌هایی طراحی شده است که به تعداد بالایی پورت دسترسی نیاز دارند و بخشی از تجهیزات آن‌ها باید برق موردنیاز خود را از طریق کابل شبکه دریافت کنند. این مدل ۴۸ پورت Fast Ethernet با پشتیبانی از PoE در اختیار قرار می‌دهد و برای اتصال به شبکه بالادستی نیز از ۲ پورت گیگابیت مسی و ۲ پورت SFP گیگابیتی بهره می‌برد.

ترکیب ۴۸ پورت دسترسی و بودجه PoE برابر با ۳۷۰ وات، این مدل را به گزینه‌ای مناسب برای متمرکز کردن تعداد زیادی از تجهیزات تحت شبکه در یک سوئیچ تبدیل می‌کند. تلفن‌های IP، اکسس‌پوینت‌ها و دوربین‌های تحت شبکه سازگار با استاندارد PoE می‌توانند علاوه بر ارتباط داده، برق موردنیاز خود را نیز از طریق همان کابل شبکه دریافت کنند. استاندارد PoE این مدل بر پایه IEEE 802.3af است که مشخصات آن در مستندات رسمی Cisco درباره IEEE 802.3af توضیح داده شده است.

نکته مهم هنگام طراحی شبکه این است که عدد ۳۷۰ وات، بودجه مجموع PoE سوئیچ است و توان موردنیاز تجهیزات متصل باید با توجه به مصرف واقعی آن‌ها محاسبه شود. بنابراین اگر تعداد زیادی تجهیز PoE به‌طور هم‌زمان به سوئیچ متصل باشند، باید مجموع توان مصرفی آن‌ها از بودجه قابل‌استفاده دستگاه بیشتر نشود.

در بخش ارتباط با شبکه اصلی، WS-C2960-48PST-L انعطاف بیشتری نسبت به مدل‌هایی دارد که فقط آپلینک مسی گیگابیتی دارند. دو پورت RJ-45 گیگابیتی امکان اتصال مستقیم به تجهیزات بالادستی با کابل شبکه را فراهم می‌کنند و دو پورت SFP نیز برای ایجاد لینک فیبر نوری در نظر گرفته شده‌اند. این ساختار می‌تواند برای اتصال سوئیچ به لایه Distribution یا Core شبکه، بسته به زیرساخت موجود پروژه، انتخاب‌های بیشتری در اختیار مدیر شبکه قرار دهد.

از نظر نرم‌افزاری، این سوئیچ با Cisco IOS و Feature Set نوع LAN Base کار می‌کند و قابلیت‌هایی مانند VLAN، QoS، Spanning Tree، کنترل دسترسی 802.1X، Port Security و DHCP Snooping را برای مدیریت شبکه در اختیار قرار می‌دهد. در نتیجه، WS-C2960-48PST-L صرفاً یک سوئیچ برای افزایش تعداد پورت نیست و می‌تواند بخشی از یک شبکه ساخت‌یافته باشد که در آن تفکیک کاربران، مدیریت ترافیک و اعمال سیاست‌های امنیتی اهمیت دارد.

ظرفیت سوئیچینگ این مدل ۱۶ گیگابیت بر ثانیه است و طراحی آن در قالب ۱ یونیت رک انجام شده است. مشخصات سری Catalyst 2960 و ساختار پورت مدل‌های مختلف این خانواده در مستندات رسمی Cisco Catalyst 2960 Series نیز قابل بررسی است.

از نظر وضعیت محصول، مدل WS-C2960-48PST-L یکی از مدل‌های نسل قدیمی‌تر خانواده Catalyst 2960 محسوب می‌شود و در بازار تجهیزات شبکه معمولاً به‌صورت ریفر، کارکرده تست‌شده یا موجودی بازار ثانویه عرضه می‌شود. به همین دلیل هنگام خرید، وضعیت ظاهری دستگاه، سلامت پورت‌ها، عملکرد PoE و لوازم همراه باید متناسب با شرایط عرضه بررسی شود. این موضوع لزوماً به معنی کاهش کاربرد دستگاه نیست؛ بسیاری از این مدل‌ها همچنان برای توسعه یا نگهداری شبکه‌هایی که بر پایه تجهیزات Cisco Catalyst 2960 طراحی شده‌اند، مورد استفاده قرار می‌گیرند.

سوئیچ سیسکو WS-C2960-48PST-L برای چه پروژه‌هایی مناسب است؟

سوئیچ سیسکو WS-C2960-48PST-L بیشتر برای پروژه‌هایی مناسب است که تعداد زیادی تجهیز در لایه Access شبکه قرار دارند و بخشی از این تجهیزات به PoE نیاز دارند. به‌عنوان مثال، در یک ساختمان اداری می‌توان تعداد زیادی تلفن IP را به یک سوئیچ مرکزی متصل کرد و برق موردنیاز آن‌ها را نیز از طریق همان کابل شبکه تأمین کرد.

در پروژه‌های دوربین مداربسته IP نیز این مدل می‌تواند برای اتصال تعداد زیادی دوربین سازگار با PoE مورد استفاده قرار گیرد؛ البته انتخاب نهایی باید با توجه به توان مصرفی واقعی دوربین‌ها و مجموع بودجه ۳۷۰ واتی PoE انجام شود.

شبکه‌های دارای چندین اکسس‌پوینت نیز از دیگر سناریوهای مناسب برای این مدل هستند. استفاده از PoE باعث می‌شود نصب تجهیزات در نقاطی که دسترسی به پریز برق دشوار است، ساده‌تر شود و نیاز به استفاده از آداپتورهای متعدد کاهش پیدا کند.

تراکم ۴۸ پورتی این سوئیچ برای سازمان‌ها و محیط‌هایی که نمی‌خواهند برای هر بخش از شبکه یک سوئیچ جداگانه نصب کنند نیز مزیت دارد. به‌جای استفاده از چند دستگاه کوچک‌تر، تعداد زیادی اتصال می‌تواند در یک سوئیچ رک‌مونت مدیریت شود.

با این حال، باید توجه داشت که پورت‌های Downlink این مدل Fast Ethernet با سرعت 10/100Mbps هستند. بنابراین اگر تجهیزات پروژه به اتصال گیگابیت روی پورت‌های دسترسی نیاز دارند، بهتر است سراغ یک مدل گیگابیتی مناسب‌تر بروید. برای مثال، WS-C2960G-48TC-L می‌تواند برای شبکه‌هایی گزینه مناسب‌تری باشد که سرعت 1Gbps روی پورت‌های کاربران اهمیت دارد.

در مقابل، اگر پروژه به ۴۸ پورت نیاز دارد اما تجهیزات از PoE استفاده نمی‌کنند، WS-C2960-48TC-L می‌تواند انتخاب مناسب‌تری باشد. این مدل برای شبکه‌هایی که صرفاً به اتصال کابلی و انتقال داده نیاز دارند، بدون هزینه و پیچیدگی مربوط به قابلیت PoE، گزینه قابل بررسی است. همچنین برای پروژه‌هایی که تعداد پورت کمتری نیاز دارند اما همچنان استفاده از PoE اهمیت دارد، WS-C2960-24PC-L می‌تواند انتخاب مناسب‌تری باشد.

در نهایت، انتخاب بین این مدل‌ها به سه عامل اصلی بستگی دارد: تعداد پورت موردنیاز، نیاز یا عدم نیاز به PoE و سرعت موردنیاز روی پورت‌های دسترسی.

لوازم جانبی و تجهیزات سازگار با سوئیچ سیسکو WS-C2960-48PST-L

با توجه به نوع اتصال شبکه، تجهیزات مختلفی می‌توانند در کنار سوئیچ سیسکو WS-C2960-48PST-L مورد استفاده قرار گیرند. برای استفاده از دو پورت SFP، انتخاب ماژول باید براساس نوع فیبر و فاصله لینک انجام شود.

برای لینک‌های فیبر تک‌مود، GLC-LH-SM یکی از گزینه‌های رایج برای ارتباط گیگابیتی در فواصل طولانی‌تر است. در شبکه‌هایی که از فیبر مالتی‌مود استفاده می‌کنند،   GLC-SX-MMD می‌تواند گزینه مناسب‌تری باشد. همچنین در صورت نیاز به استفاده از پورت SFP برای ارتباط مسی، می‌توان سازگاری GLC-T را با ساختار شبکه بررسی کرد.

برای پیکربندی اولیه و دسترسی مستقیم به محیط مدیریتی Cisco IOS نیز استفاده از کابل کنسول CAB-CONSOLE-RJ45 کاربرد دارد. این کابل به مدیر شبکه اجازه می‌دهد بدون وابستگی به تنظیمات اولیه IP، به رابط خط فرمان دستگاه دسترسی داشته باشد.

از دیگر تجهیزات قابل بررسی، Cisco RPS 2300 است که در سناریوهای نیازمند افزونگی منبع تغذیه می‌تواند برای مدل‌های سازگار خانواده Catalyst مورد استفاده قرار گیرد. انتخاب تجهیزات جانبی باید با توجه به شرایط پروژه، نوع زیرساخت و سازگاری دقیق پارت‌نامبر انجام شود.

در مجموع، سوئیچ سیسکو WS-C2960-48PST-L برای شبکه‌هایی مناسب است که به تعداد بالای پورت، مدیریت‌پذیری و PoE پایه نیاز دارند، اما الزام به سرعت گیگابیت روی تمام پورت‌های دسترسی ندارند. ترکیب ۴۸ پورت Fast Ethernet، بودجه PoE برابر با ۳۷۰ وات و امکان اتصال آپلینک از طریق مسی یا فیبر، این مدل را برای بسیاری از شبکه‌های Access سازمانی به گزینه‌ای قابل‌استفاده تبدیل کرده است.
