سوئیچ سیسکو مدل WS-C3750-24TS-E

توضیحات کلی سوئیچ سیسکو WS-C3750-24TS-E

سوئیچ سیسکو WS-C3750-24TS-E یکی از مدل‌های سری Catalyst 3750 است که با ۲۴ پورت Ethernet از نوع 10/100 Fast Ethernet و دو Uplink مبتنی بر SFP گیگابیتی عرضه شده است. نکته مهم در انتخاب این مدل، تفاوت آن با مدل‌های Gigabit سری 3750 است؛ پورت‌های Downlink در WS-C3750-24TS-E حداکثر سرعت 100Mbps دارند و نباید آن را با مدل‌هایی مانند WS-C3750G-24TS-E که پورت‌های 10/100/1000 دارند، اشتباه گرفت. این تفاوت برای شبکه‌هایی که نیاز به اتصال مستقیم تجهیزات با سرعت گیگابیت دارند اهمیت زیادی دارد.

در بخش Downlink، ۲۴ پورت RJ-45 برای اتصال کامپیوترها، پرینترها، تجهیزات شبکه و سایر کلاینت‌های Ethernet در اختیار قرار می‌گیرد. این مدل فاقد PoE است؛ بنابراین برق موردنیاز تلفن IP، اکسس‌پوینت یا دوربین تحت شبکه از طریق کابل شبکه توسط سوئیچ تأمین نمی‌شود و برای چنین تجهیزاتی باید از آداپتور، PoE Injector یا یک سوئیچ PoE مجزا استفاده شود. همین ویژگی باعث می‌شود WS-C3750-24TS-E بیشتر برای شبکه‌هایی مناسب باشد که تأمین برق تجهیزات از طریق سوئیچ جزو نیاز اصلی آن‌ها نیست.

دو Uplink این مدل از نوع SFP گیگابیتی هستند و امکان استفاده از ماژول‌های سازگار Cisco برای اتصال به فیبر نوری یا لینک‌های مسی گیگابیتی را فراهم می‌کنند. بنابراین، اگرچه ۲۴ پورت اصلی سوئیچ Fast Ethernet هستند، بخش Uplink می‌تواند برای ارتباط با یک سوئیچ بالادستی، توزیع شبکه یا اتصال به زیرساخت فیبر مورد استفاده قرار بگیرد. انتخاب نوع SFP باید بر اساس نوع رسانه، فاصله لینک و ساختار شبکه انجام شود؛ برای نمونه، ماژول‌های SFP مبتنی بر فیبر Single-Mode و Multi-Mode کاربردهای متفاوتی دارند.

از نظر توان پردازشی، طبق دیتاشیت رسمی Cisco Catalyst 3750 Series، ظرفیت Switching Fabric این مدل برابر با ۳۲Gbps و نرخ Forwarding آن برابر با ۶.۵Mpps است. این اعداد را باید در کنار نوع پورت‌های Fast Ethernet در نظر گرفت؛ یعنی WS-C3750-24TS-E برای افزایش ظرفیت پورت‌های کاربران به Gigabit طراحی نشده است، بلکه نقطه قوت آن در مدیریت و قابلیت‌های لایه ۳، فناوری StackWise و فراهم کردن امکانات مدیریتی و مسیریابی در یک پلتفرم قدیمی Catalyst است.

یکی از قابلیت‌های مهم این مدل، فناوری Cisco StackWise است. WS-C3750-24TS-E می‌تواند در یک Stack قرار بگیرد و سوئیچ‌های سازگار را در قالب یک مجموعه مدیریتی به هم متصل کند. پهنای باند باس StackWise برابر ۳۲Gbps است و طراحی آن برای ایجاد یک ساختار منطقی یکپارچه میان چند سوئیچ انجام شده است. در چنین ساختاری، به‌جای مدیریت جداگانه هر دستگاه، مجموعه Stack می‌تواند به‌عنوان یک سیستم واحد مدیریت شود.

پسوند -E در نام WS-C3750-24TS-E نشان‌دهنده استفاده از IP Services است. این نسخه در مقایسه با مدل WS-C3750-24TS-S امکانات لایه ۳ گسترده‌تری ارائه می‌دهد و Cisco برای نسخه IP Services پشتیبانی از قابلیت‌های مسیریابی دینامیک IPv6 را نیز ذکر کرده است. بنابراین، هنگام مقایسه دو مدل، صرفاً تعداد پورت‌ها را ملاک قرار ندهید؛ تفاوت Feature Set نیز در انتخاب بین نسخه‌های E و S اهمیت دارد.

از نظر ظرفیت جدول‌های داخلی، این سوئیچ امکان نگهداری حداکثر ۱۲,۰۰۰ آدرس MAC را دارد و ظرفیت مسیریابی Unicast آن تا ۱۱,۰۰۰ Route اعلام شده است. همچنین امکان پشتیبانی از حداکثر ۱۰۰۰ گروه IGMP و Multicast Route در مشخصات سری ذکر شده است. این قابلیت‌ها نشان می‌دهند که مدل صرفاً یک سوئیچ ساده لایه ۲ نیست.

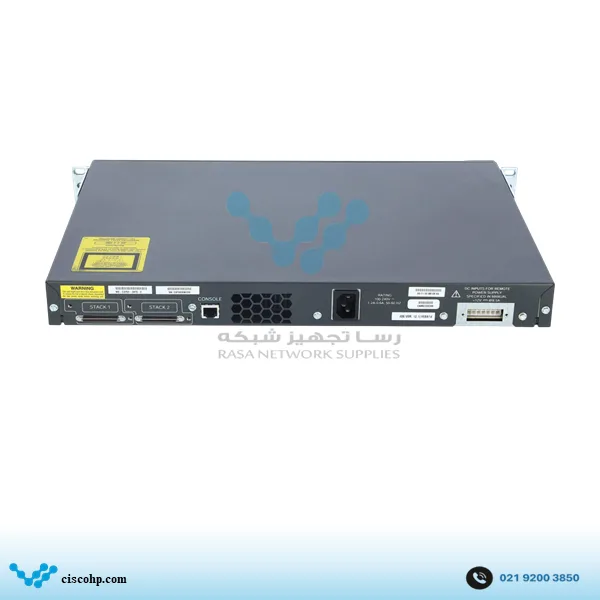

حافظه این مدل شامل ۱۲۸MB DRAM و ۱۶MB Flash است. پورت Console نیز برای مدیریت و راه‌اندازی دستگاه در نظر گرفته شده و در کنار قابلیت‌های مدیریتی Cisco، امکان استفاده از پروتکل‌هایی مانند SNMP و روش‌های مدیریتی شبکه را فراهم می‌کند.

از نظر نصب، WS-C3750-24TS-E یک سوئیچ 1U رک‌مونت است و ابعاد آن حدود ۴.۴ × ۴۴.۵ × ۳۰ سانتی‌متر و وزن آن حدود ۳.۶ کیلوگرم است؛ به‌مراتب سبک‌تر از خواهر PoE‌دار هم‌خانواده (۵.۱ کیلوگرم). توان مصرفی عملیاتی آن حدود ۵۰ وات اعلام شده و MTBF دستگاه نیز ۲۹۴,۹۲۸ ساعت ذکر شده است.

سوئیچ سیسکو WS-C3750-24TS-E برای چه پروژه‌هایی مناسب است؟

اگر به یک سوئیچ ۲۴ پورت مدیریتی با قابلیت لایه ۳، دو Uplink گیگابیتی SFP و StackWise نیاز دارید و Fast Ethernet بودن پورت‌های اصلی برای زیرساخت شما محدودیت محسوب نمی‌شود، WS-C3750-24TS-E از نظر مشخصات سخت‌افزاری گزینه قابل بررسی است.

در مقایسه با WS-C3750-24TS-S، تعداد و نوع پورت‌های سخت‌افزاری یکسان است و تفاوت اصلی در Feature Set نرم‌افزاری است؛ نسخه E از IP Services استفاده می‌کند، در حالی که نسخه S دارای IP Base است. در طرف دیگر، WS-C3750-24PS-E از نظر پورت‌های اصلی مشابه است، اما قابلیت PoE دارد. همچنین نباید WS-C3750-24TS-E را با WS-C3750G-24TS-E یکی دانست؛ مدل G دارای پورت‌های Gigabit Ethernet است.

در زمان خرید نمونه استوک، بهتر است سلامت پورت‌های Downlink و Uplink، وضعیت Stack Port، عملکرد Console، فن و پاور دستگاه بررسی شود؛ زیرا در تجهیزات قدیمی، وضعیت فیزیکی و سابقه کارکرد می‌تواند به اندازه مشخصات روی کاغذ اهمیت داشته باشد.

لوازم جانبی سوئیچ سیسکو WS-C3750-24TS-E

برای استفاده از Uplink‌های این سوئیچ می‌توان از ماژول‌های Cisco Gigabit Ethernet SFP متناسب با نوع لینک استفاده کرد. در لینک‌های فیبر، ماژول‌هایی مانند GLC-LH-SM (فیبر تک‌مود) یا GLC-SX-MM (فیبر مالتی‌مود) می‌توانند برای ایجاد ارتباط Gigabit Ethernet فیبر نوری مورد بررسی قرار گیرند؛ سازگاری دقیق ماژول، نوع فیبر، کانکتور و فاصله موردنیاز باید پیش از خرید بررسی شود.

برای اتصال مدیریتی نیز کابل Console موردنیاز است. اگر قابلیت Stack موردنیاز باشد، باید توجه داشت کابل استک این نسل با نسل جدیدتر (Catalyst 3650) فرق دارد؛ به‌جای STACK-T2، از سری CAB-STACK-50CM استفاده می‌شود.

در صورت نیاز به برق پشتیبان، سری Catalyst 3750 از Cisco Redundant Power System 2300 (PWR-RPS2300) نیز پشتیبانی می‌کرد
