سوئیچ سیسکو مدل WS-C3750X-24T-L

توضیحات کلی سوئیچ سیسکو WS-C3750X-24T-L

شانزده. فقط همین تعداد مسیر Static Routing است که لایسنس LAN Base روی WS-C3750X-24T-L اجازه می‌دهد. این عدد نه صفر است نه گسترده؛ یک میانه واقعی که خیلی وقت‌ها در توضیح این خانواده گم می‌شود. برخی می‌گویند LAN Base اصلاً مسیریابی ندارد؛ درست‌تر این است که بگوییم بدون Routing Template و بدون پروتکل‌های پویا (OSPF، EIGRP) کار می‌کند، اما همان مسیریابی پایه ابتدایی هنوز در دسترس است.

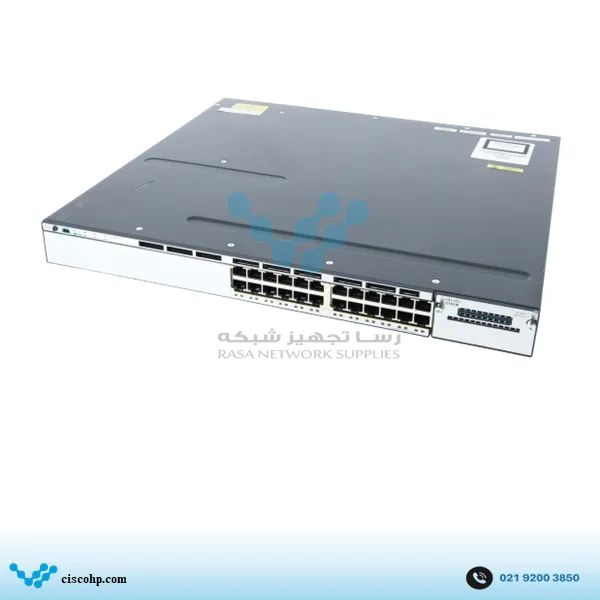

بدنه اصلی WS-C3750X-24T-L، ۲۴ پورت 10/100/1000 روی کانکتور RJ-45 است، بدون هیچ مدار PoE. اگر تجهیزی قرار است برق خودش را از کابل شبکه بگیرد، این مدل جواب نمی‌دهد؛ باید سراغ نسخه‌های P یا U همین خانواده رفت. اما برای تجهیزاتی با منبع تغذیه مستقل که فقط سرعت گیگابیت لازم دارند، همین سادگی هزینه اضافه‌ای تحمیل نمی‌کند.

مثل بقیه سوئیچ ها نسل X، اینجا هم پورت Uplink ثابتی روی پنل اصلی نیست؛ یک Network Module Slot این نقش را بازی می‌کند. دستگاهی که بدون این ماژول خریداری شود، از نظر Uplink عملاً یک محصول ناقص است؛

از نظر پردازشی، طبق دیتاشیت رسمی Cisco Catalyst 3750-X Series، ظرفیت Switching این مدل ۱۶۰ گیگابیت بر ثانیه و نرخ Forwarding آن ۶۵.۵ میلیون بسته در ثانیه است؛ همان اعداد بقیه اعضای ۲۴ پورتی این نسل، چون سیلیکون مشترک است و فقط لایسنس فرق دارد. حافظه دستگاه ۲۵۶ مگابایت DRAM و ۶۴ مگابایت Flash است. سقف VLAN هم روی همین لایسنس محدود می‌شود: تا ۲۵۵ عدد، در برابر هزار VLAN که IP Base اجازه می‌دهد.

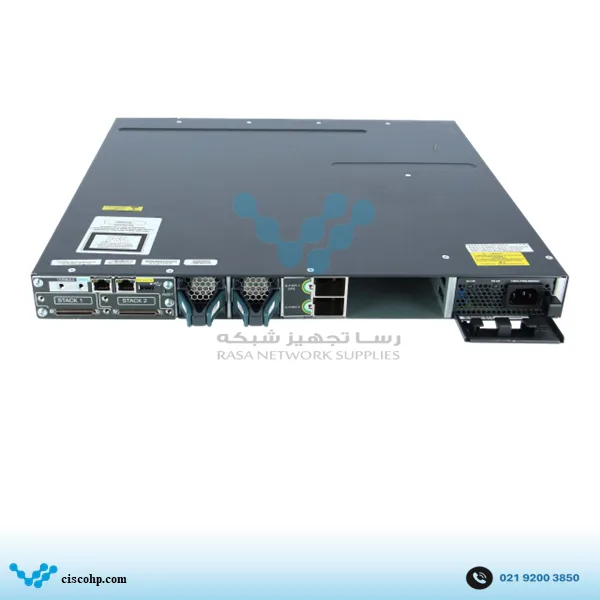

از StackWise Plus با پهنای باند ۶۴ گیگابیت بر ثانیه پشتیبانی می‌کند (حداکثر ۹ عضو). StackPower هم روی این SKU هست، اما با یک پیش‌نیاز مشخص: باید IOS نسخه 15.0(2)SE یا بالاتر روی دستگاه نصب باشد؛ نسخه‌های قدیمی‌تر این قابلیت را فعال نمی‌کنند، حتی اگر سخت‌افزار از آن پشتیبانی کند.

منبع تغذیه استاندارد WS-C3750X-24T-L، ۳۵۰ وات است؛ عددی که بدون بار PoE، برای این دستگاه کاملاً کافی به نظر می‌رسد. از نظر فیزیکی، ابعاد آن ۴.۴۵ در ۴۴.۵ در ۴۶ سانتی‌متر و وزنش حدود ۷.۱ کیلوگرم است. میانگین زمان بین خرابی هم ۱۸۹,۷۰۴ ساعت گزارش شده.

سوئیچ سیسکو WS-C3750X-24T-L برای چه پروژه‌هایی مناسب است؟

جایی که فقط سوئیچینگ لایه ۲ درست و کاربردی لازم است، نه یک روتر پنهان داخل شاسی، این مدل دقیقاً همان چیزی است که باید خریده شود. یک بخش شبکه با کامپیوترهای اداری، پرینترها و سرورهایی که همه از یک روتر مرکزی مسیریابی می‌گیرند، هیچ نیازی به قابلیت‌های اضافه IP Base یا IP Services ندارد.

اگر برنامه آینده شامل تفکیک VLAN گسترده یا مسیریابی داخلی بین چند بخش شبکه است، سقف ۲۵۵ VLAN و نبود Routing Template می‌تواند محدودکننده شود؛ در این حالت، همان سخت‌افزار با لایسنس IP Base (نسخه S) یا IP Services (نسخه E) گزینه درست‌تری است، بدون نیاز به تعویض دستگاه.

برای شبکه‌ای که چند سوئیچ در یک رک دارد و می‌خواهد آن‌ها را به‌عنوان یک واحد مدیریت کند، StackWise Plus همین مدل، دقیقاً همان قابلیتی است که اعضای گران‌تر خانواده هم دارند؛ محدودیت واقعی فقط در بخش مسیریابی است، نه در Stack.

اگر تجهیزات پروژه به تغذیه از طریق شبکه نیاز دارند، این مدل مسیر پایان نیست؛ WS-C3750X-24P-L همان لایسنس LAN Base را با PoE+‎ ترکیب می‌کند.

لوازم جانبی و تجهیزات سازگار با سوئیچ سیسکو WS-C3750X-24T-L

هسته اصلی لوازم جانبی این مدل، خودِ Network Module است: C3KX-NM-1G برای گسترش گیگابیتی، C3KX-NM-10G برای ۱۰ گیگابیت روی SFP+‎، و C3KX-NM-10GT برای همان سرعت روی کابل مسی.

اگر C3KX-NM-10G انتخاب شود، باید ماژول SFP+‎ ده‌گیگابیتی واقعی هم جداگانه دیده شود، نه ماژول‌های ۱ گیگابیتی معمولی SFP-10G-SR برای فیبر مالتی‌مود، SFP-10G-LR برای فیبر تک‌مود با فاصله بیشتر. این دو با GLC-SX-MM یا GLC-LH-SM (که فقط ۱ گیگابیت هستند) اشتباه گرفته نشوند؛ اگر C3KX-NM-1G به‌جای ۱۰G انتخاب شده باشد، همان ماژول‌های ۱ گیگابیتی معمولی کافی‌اند.

برای StackWise Plus، کابل استاندارد این خانواده لازم است؛ برای StackPower، کابل‌های اختصاصی سری CAB-SPWR جداگانه تهیه می‌شوند، همراه با اطمینان از نسخه IOS مناسب.
