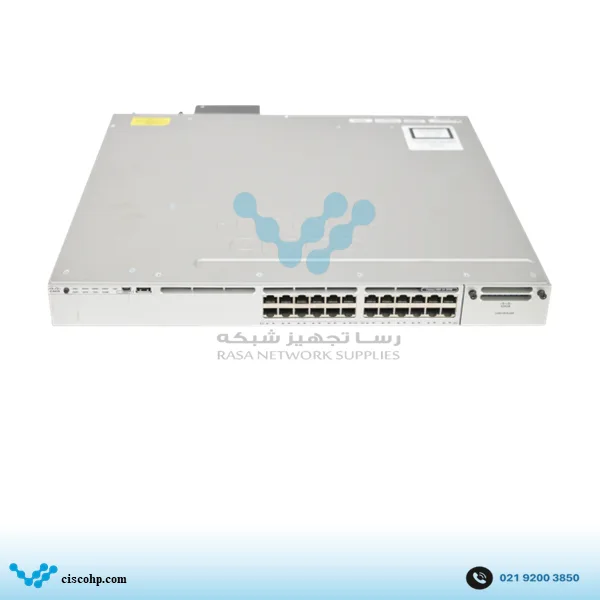

سوییچ سیسکو مدل WS-C3850-24U-S

توضیحات کلی سوئیچ سیسکو WS-C3850-24U-S

سوئیچ سیسکو WS-C3850-24U-S نخستین مدل از خانواده Catalyst 3850 در این سری است که در رده ۲۴ پورت گیگابیتی مسی، بین دو نوع تأمین برق تجهیزات یعنی PoE+‎ و UPOE مقایسه مستقیم را ممکن می‌کند؛ تا پیش از این، چنین مقایسه‌ای فقط در رده ۴۸ پورتی خانواده (میان WS-C3850-48P-S و WS-C3850-48U-S) دیده شده بود. WS-C3850-24U-S همان ۲۴ پورت 10/100/1000 Ethernet مدل‌های PoE+‎ هم‌خانواده مانند WS-C3850-24P-S را دارد، اما هر پورت آن به‌جای سقف ۳۰ وات PoE+‎، تا ۶۰ وات Cisco UPOE می‌تواند تغذیه کند.

این تفاوت صرفاً یک عدد بزرگ‌تر نیست. UPOE طیف وسیع‌تری از تجهیزات را پوشش می‌دهد؛ از جمله تجهیزات کنترل دسترسی فیزیکی، برخی پایانه‌های TelePresence، کلاینت‌های VDI و تجهیزات شبکه‌ای پرمصرف که توان موردنیازشان از ظرفیت استاندارد PoE+‎ فراتر می‌رود. به همین دلیل WS-C3850-24U-S بیشتر برای زیرساخت‌هایی معنا پیدا می‌کند که تأمین برق از بستر شبکه، بخشی جدی از طراحی پروژه است، نه فقط یک قابلیت جانبی.

از نظر پردازشی، طبق دیتاشیت رسمی Cisco Catalyst 3850 Series، ظرفیت Switching این مدل ۹۲Gbps و نرخ Forwarding آن ۶۸.۴Mpps است؛ همان دو رقمی که در کل خانواده ۲۴ پورتی مسی ۳۸۵۰ دیده می‌شود، چون این مشخصات به سیلیکون Switching وابسته‌اند نه به نوع PoE یا سطح لایسنس. جدول MAC تا ۳۲,۰۰۰ ورودی، حداکثر ۲۴,۰۰۰ مسیر IPv4، ۲۴,۰۰۰ Flow در Flexible NetFlow، تا ۴,۰۰۰ VLAN ID و ۱,۰۰۰ SVI پشتیبانی می‌شود. حافظه دستگاه شامل ۴ گیگابایت DRAM و ۲ گیگابایت Flash است.

پسوند S در نام این مدل نشان‌دهنده لایسنس IP Base است؛ مسیریابی روی WS-C3850-24U-S به Static Routing، RIPv1، RIPv2، RIPng و EIGRP Stub محدود می‌شود و کنترلر Wireless داخلی برای مدیریت مستقیم اکسس‌پوینت در این سطح لایسنس ارائه نمی‌شود. این سخت‌افزار UPOE، در نسخه IP Services با نام WS-C3850-24U-E هم عرضه می‌شود؛ تفاوت دو مدل فقط در همین لایه نرم‌افزاری است، نه در بودجه توان یا ظرفیت Switching.

بودجه UPOE این مدل نکته‌ای است که باید با دقت خوانده شود. با پاور استاندارد PWR-C1-1100WAC، بودجه قابل تخصیص ۸۰۰ وات اعلام شده؛ عددی که اگر ساده حساب شود (۲۴ پورت × ۶۰ وات = ۱,۴۴۰ وات)، کافی برای فعال کردن هم‌زمان حداکثر توان روی همه پورت‌ها نیست. برای رسیدن به ۶۰ وات واقعی روی تمام ۲۴ پورت به‌طور هم‌زمان، Cisco به‌طور مشخص ترکیب یک پاور ۱۱۰۰ واتی و یک پاور ۷۱۵ واتی را در دیتاشیت رسمی خود اعلام کرده؛ ترکیبی نامتقارن که با فرمول دو پاور ۱۱۰۰ واتی مدل‌های Multigigabit UPOE هم‌خانواده (مانند WS-C3850-24XU-E) متفاوت است.

قابلیت StackWise-480 با پهنای باند ۴۸۰Gbps روی این SKU هم فعال است و تا ۹ سوئیچ Catalyst 3850 سازگار می‌توانند در یک Stack مشترک قرار بگیرند؛ تنها شرط، یکسان بودن سطح لایسنس همه اعضاست. StackPower نیز برای اشتراک توان بین اعضا در دسترس است، هرچند طراحی آن باید مستقل از بودجه UPOE داخلی هر سوئیچ در نظر گرفته شود.

اسلات خالی Network Module این شاسی، برخلاف مدل‌های Multigigabit هم‌خانواده که تا پنج نوع ماژول مختلف را پشتیبانی می‌کنند، فقط با دو گزینه C3850-NM-4-1G و C3850-NM-2-10G قابل توسعه است. این محدودیت مختص WS-C3850-24U-S نیست؛ کل رده استاندارد ۲۴ پورت مسی گیگابیت خانواده ۳۸۵۰، صرف‌نظر از نوع PoE یا سطح لایسنس، همین دو گزینه را پشتیبانی می‌کند.

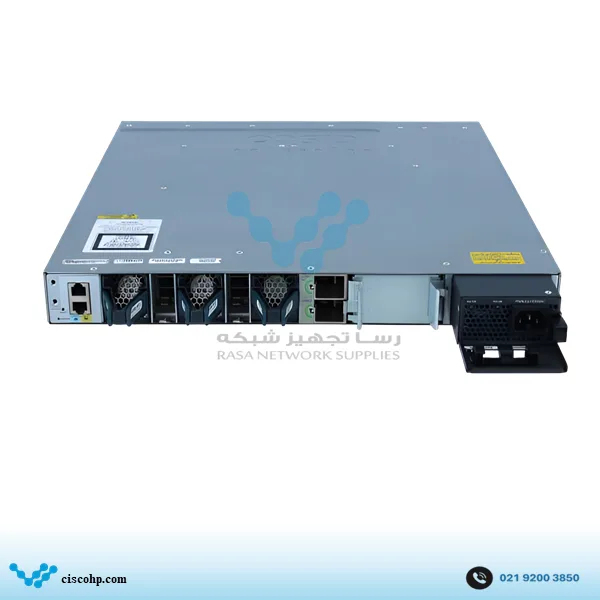

از نظر فیزیکی، WS-C3850-24U-S در قالب رک‌مونت 1U عرضه می‌شود؛ به‌دلیل منبع تغذیه ۱۱۰۰ واتی، عمق شاسی به حدود ۴۸.۸ سانتی‌متر می‌رسد، بیشتر از عمق ۴۴.۵ سانتی‌متری نسخه PoE+‎ هم‌خانواده. وزن دستگاه حدود ۷.۵ کیلوگرم است؛ کمی سبک‌تر از مدل‌های Multigigabit UPOE (حدود ۸ کیلوگرم)، چون فاقد مدار Multigigabit روی پورت‌هاست. میانگین زمان بین خرابی (MTBF) این مدل حدود ۲۳۷,۳۱۰ ساعت گزارش شده؛ عددی بین MTBF مدل PoE+‎ هم‌خانواده (حدود ۲۶۹,۴۵۰ ساعت) و مدل‌های Multigigabit UPOE (حدود ۲۰۳,۱۵۰ ساعت)، الگویی که با پیچیدگی فزاینده مدار تغذیه توان در این خانواده همخوانی دارد.

سوئیچ سیسکو WS-C3850-24U-S برای چه پروژه‌هایی مناسب است؟

WS-C3850-24U-S زمانی گزینه درستی است که حداقل بخشی از تجهیزات متصل به شبکه، توانی بالاتر از سقف ۳۰ واتی PoE+‎ نیاز دارند. سیستم‌های کنترل تردد و دسترسی فیزیکی، برخی دوربین‌های PTZ پرمصرف یا تجهیزات ویژه‌ای که Cisco رسماً برای UPOE مستند کرده، نمونه‌های رایج این سناریو هستند.

در ساختمان‌هایی که ترکیبی از تجهیزات معمولی (تلفن IP، اکسس‌پوینت ساده) و تجهیزات پرمصرف‌تر روی یک سوئیچ قرار می‌گیرند، ۲۴ پورت UPOE این مدل انعطاف بیشتری نسبت به نسخه PoE+‎ فراهم می‌کند؛ چون دیگر لازم نیست تجهیزات پرمصرف را به سوئیچ جداگانه‌ای منتقل کرد یا از تزریق‌کننده برق خارجی استفاده کرد.

در طراحی Power Budget پروژه، باید محاسبه دقیق‌تری نسبت به مدل‌های PoE+‎ انجام شود؛ اگر تعداد قابل‌توجهی از پورت‌ها به‌طور هم‌زمان به ۶۰ وات کامل نیاز داشته باشند، باید از همان ابتدا ترکیب پاور ۱۱۰۰ و ۷۱۵ واتی که Cisco مستند کرده در بودجه پروژه لحاظ شود؛ در غیر این صورت، Power Policing می‌تواند تخصیص توان به برخی پورت‌ها را محدود کند.

برای شبکه‌هایی که فعلاً به مسیریابی پیشرفته یا کنترلر Wireless داخلی نیاز ندارند اما تجهیزات UPOE در برنامه هستند، WS-C3850-24U-S نسبت به خرید مستقیم WS-C3850-24U-E صرفه اقتصادی دارد؛ لایسنس IP Base همان بودجه توان و همان StackWise-480 را ارائه می‌دهد، فقط بدون قابلیت‌های Layer 3 پیشرفته.

اگر پروژه از قبل روی مدل‌های PoE+‎ هم‌خانواده مانند WS-C3850-24P-S طراحی شده و فقط چند پورت خاص به توان بالاتر نیاز دارد، می‌توان WS-C3850-24U-S را به‌عنوان یک عضو UPOE در کنار سایر اعضای Stack اضافه کرد؛ به شرطی که همه اعضا از یک سطح لایسنس باشند، هیچ مانعی برای ترکیب سوئیچ‌های PoE+‎ و UPOE در یک Stack مشترک وجود ندارد.

لوازم جانبی و تجهیزات سازگار با سوئیچ سیسکو WS-C3850-24U-S

برای Uplink سوئیچ WS-C3850-24U-S، تنها دو گزینه رسمی Cisco وجود دارد: NM-4-1G که چهار اسلات SFP گیگابیتی اضافه می‌کند و فقط با ترنسیورهای ۱ گیگابیتی کار می‌کند، یا NM-2-10G که از چهار اسلات آن، دو اسلات به‌صورت اختصاصی گیگابیتی و دو اسلات دیگر دو‌سرعته (گیگابیت یا ۱۰ گیگابیت واقعی) هستند.

روی گزینه اول، ترنسیورهایی مانند GLC-SX-MMD برای فیبر Multimode یا GLC-LH-SMD برای فیبر Single-Mode مورد استفاده قرار می‌گیرند. روی اسلات‌های ده‌گیگابیتی C3850-NM-2-10G، ترنسیورهای واقعی مانند SFP-10G-SR یا SFP-10G-LR لازم است؛ انتخاب دقیق باید بر اساس فاصله لینک و نوع فیبر سمت مقابل انجام شود.

پاور پیش‌فرض این مدل PWR-C1-1100WAC است و بودجه تنهای آن ۸۰۰ وات اعلام شده. برای پروژه‌هایی که نیاز واقعی به ۶۰ وات روی هر ۲۴ پورت هم‌زمان دارند، Cisco به‌جای دو پاور ۱۱۰۰ واتی، ترکیب این پاور با یک PWR-C1-715WAC دوم را مستند کرده؛ نکته‌ای که هنگام سفارش پاور دوم باید حتماً رعایت شود.
