سوئیچ سیسکو مدل WS-C3850-24XU-L

توضیحات کلی سوئیچ سیسکو WS-C3850-24XU-L

سوئیچ سیسکو WS-C3850-24XU-L از خانواده Catalyst 3850 است و از نظر سخت‌افزاری، دقیقاً همان شاسی خواهر IP Services خود یعنی WS-C3850-24XU-E را دارد: همان ۲۴ پورت Multigigabit UPOE، همان ظرفیت پردازشی، همان ابعاد و همان منبع تغذیه. تفاوت این دو مدل فقط در یک لایه نرم‌افزاری است؛ اما همین یک تفاوت، ترکیبی نسبتاً کمیاب در خانواده ۳۸۵۰ می‌سازد: سخت‌افزار پیشرفته و گران‌قیمت رده Multigigabit، کنار لایسنس ورودی LAN Base که ساده‌ترین سطح این خانواده محسوب می‌شود.

هر ۲۴ پورت این دستگاه روی کابل مسی استاندارد می‌توانند خودکار در سرعت‌های 100Mbps، 1Gbps، 2.5Gbps، 5Gbps یا 10Gbps کار کنند؛ سرعت واقعی به توانایی تجهیز متصل، کیفیت کابل‌کشی و استاندارد لینک بستگی دارد. چنین انعطافی به شبکه‌ای که هنوز با کابل‌کشی Cat5e یا Cat6 کار می‌کند اجازه می‌دهد بدون کشیدن کابل جدید، به پهنای باند فراتر از Gigabit مهاجرت کند.

توان‌دهی این مدل هم از نوع Cisco UPOE است: هر پورت تا ۶۰ وات می‌تواند تغذیه کند. با منبع تغذیه استاندارد PWR-C1-1100WAC، سقف بودجه UPOE به ۵۸۰ وات می‌رسد؛ اگر پاور دوم ۱۱۰۰ واتی هم نصب شود، همان دیتاشیت رسمی Cisco این عدد را تا ۱,۶۸۰ وات افزایش می‌دهد، ظرفیتی که برای تغذیه هم‌زمان تعداد زیادی Access Point یا دوربین پرمصرف کافی است.

از نظر پردازشی، طبق دیتاشیت رسمی Cisco Catalyst 3850 Series، ظرفیت Switching این مدل ۶۴۰Gbps و نرخ Forwarding آن ۵۰۰Mpps (با بسته ۸۰ بایتی) است؛ دقیقاً همان دو رقم سخت‌افزاری WS-C3850-24XU-E، چون این دو مشخصه به سیلیکون Switching وابسته‌اند نه به سطح لایسنس. جدول MAC تا ۳۲,۰۰۰ ورودی و VLAN ID تا ۴,۰۰۰ مورد پشتیبانی می‌شود؛ این دو عدد هم در سراسر خانواده یکسان می‌مانند. حافظه دستگاه شامل ۴ گیگابایت DRAM و ۲ گیگابایت Flash است.

جایی که اختلاف واقعی شروع می‌شود، لایسنس LAN Base است. Cisco این رده را با عبارت «Limited static routing» توصیف می‌کند: در مجموع فقط تا ۱۶ مسیر Static قابل تعریف توسط کاربر پشتیبانی می‌شود و هیچ پروتکل مسیریابی پویا، حتی RIP، روی آن فعال نمی‌شود. به عبارت دیگر، پورت‌های WS-C3850-24XU-L می‌توانند تا ۱۰ گیگابیت ترافیک جابه‌جا کنند، اما تصمیم‌گیری مسیریابی بین VLAN‌ها باید یا با همان تعداد محدود مسیر Static انجام شود یا به یک لایه بالاتر شبکه (Core یا Distribution) واگذار شود.

همین سطح لایسنس باعث می‌شود کنترلر Wireless داخلی خانواده Catalyst 3850، که در نسخه‌های IP Base و IP Services برای مدیریت اکسس‌پوینت در دسترس است، روی WS-C3850-24XU-L اصلاً ارائه نشود؛ حتی با وجود پورت‌های Multigigabit که از نظر پهنای باند برای ترافیک Wi-Fi نسل جدید کاملاً مناسب هستند.

قابلیت StackWise-480 با پهنای باند ۴۸۰Gbps روی این مدل هم فعال است، اما دو محدودیت هم‌زمان روی تعداد اعضای Stack اثر می‌گذارد. اول، همه اعضا باید سطح لایسنس یکسانی داشته باشند؛ نمی‌توان یک WS-C3850-24XU-L را با عضوی از رده IP Base یا IP Services در یک Stack مخلوط کرد. دوم و مهم‌تر، مدل‌های خالص Multigigabit خانواده ۳۸۵۰ (مانند 24XU و 12X48U) از ۴ ASIC در معماری داخلی خود استفاده می‌کنند و کل یک Stack به حداکثر ۳۲ ASIC محدود است؛ در نتیجه یک Stack همگن از سوئیچ‌های Multigigabit، برخلاف عدد ۹ که برای بیشتر مدل‌های ۳۸۵۰ رایج است، در عمل به ۸ عضو محدود می‌شود. StackPower نیز برای اشتراک توان بین اعضا در دسترس است.

برای Uplink نیز یک اسلات Network Module خالی روی شاسی پیش‌بینی شده؛ همان فهرست ماژول‌های مستندشده برای رده Multigigabit خانواده ۳۸۵۰ (از ساده‌ترین گزینه گیگابیتی گرفته تا نسخه‌های چندپورتی ۱۰ گیگابیتی و حتی رابط ۴۰ گیگابیتی) روی این SKU هم قابل نصب است.

از نظر امنیتی، پورت‌های این مدل مانند سایر اعضای رده Multigigabit و SFP+‎ خانواده ۳۸۵۰ از MACsec با کلید ۲۵۶ بیتی پشتیبانی می‌کنند؛ رمزنگاری قوی‌تر از سطح ۱۲۸ بیتی موجود در مدل‌های مسی گیگابیتی معمول.

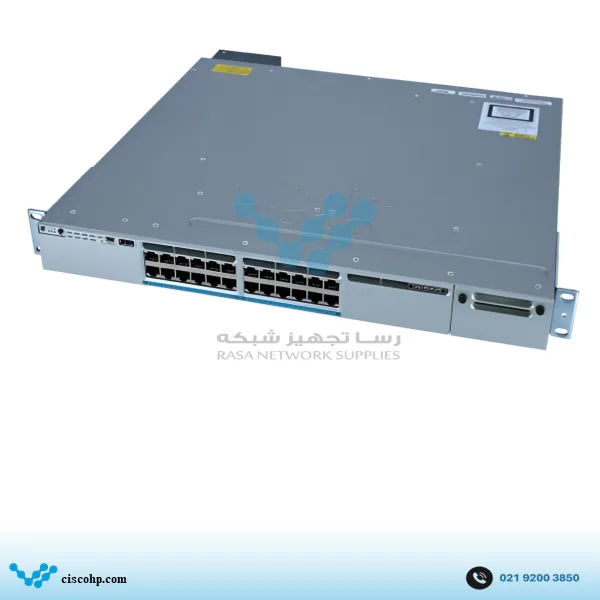

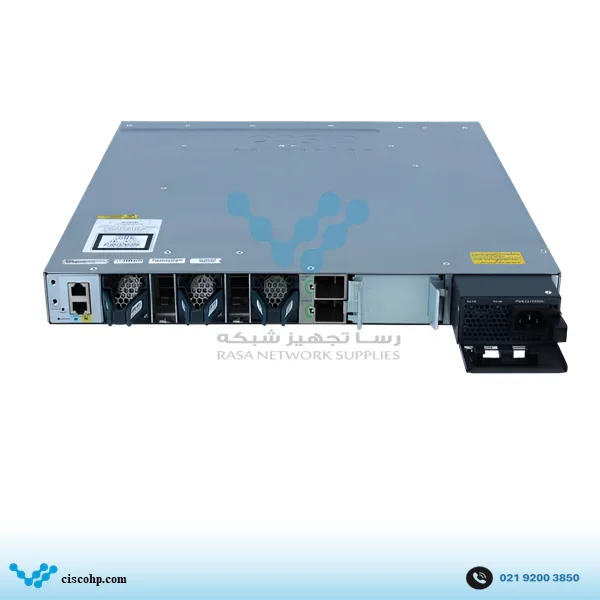

از نظر فیزیکی، WS-C3850-24XU-L در قالب رک‌مونت 1U عرضه می‌شود؛ به‌دلیل منبع تغذیه ۱۱۰۰ واتی، عمق شاسی به حدود ۴۸.۸ سانتی‌متر می‌رسد، بیشتر از عمق معمول ۴۴.۵ سانتی‌متری مدل‌های ساده‌تر خانواده. وزن دستگاه حدود ۸ کیلوگرم و میانگین زمان بین خرابی (MTBF) آن حدود ۲۰۳,۱۵۰ ساعت گزارش شده است.

سوئیچ سیسکو WS-C3850-24XU-L برای چه پروژه‌هایی مناسب است؟

WS-C3850-24XU-L برای شبکه‌هایی مناسب است که به سخت‌افزار پورت پیشرفته نیاز دارند اما هوش مسیریابی شبکه را در جای دیگری متمرکز کرده‌اند. اگر یک سوئیچ Core یا Distribution قدرتمندتر مسئول OSPF یا BGP باشد، سوئیچ Access فقط باید ترافیک را با بالاترین سرعت ممکن جمع‌آوری و به بالادست منتقل کند؛ دقیقاً همان نقشی که این مدل با پورت‌های Multigigabit UPOE خود ایفا می‌کند، بدون این‌که هزینه اضافه‌ای برای قابلیت مسیریابی پیشرفته‌ای که استفاده نمی‌شود پرداخت شود.

اکسس‌پوینت‌های Wi-Fi 6 و Wi-Fi 6E که هم به لینک بالاتر از Gigabit نیاز دارند و هم مصرف برق بیشتری نسبت به نسل‌های قبل دارند، یکی از رایج‌ترین سناریوهای این مدل هستند؛ به‌خصوص وقتی مدیریت این اکسس‌پوینت‌ها از طریق یک کنترلر Wireless مستقل یا سرویس ابری انجام می‌شود و نیازی به کنترلر داخلی سوئیچ نیست.

در پروژه‌هایی که بودجه اهمیت دارد اما مدیر شبکه می‌خواهد زیرساخت کابلی و توان تغذیه را برای آینده آماده کند، WS-C3850-24XU-L گزینه‌ای منطقی است: سخت‌افزار پورت از همان ابتدا حداکثر ظرفیت ممکن را دارد و در صورت نیاز آتی به مسیریابی پیشرفته یا کنترلر Wireless داخلی، می‌توان به سراغ لایسنس‌های بالاتر Cisco DNA رفت؛ هرچند برای اکثر پروژه‌هایی که از ابتدا نیاز مشخصی به IP Base یا IP Services دارند، خرید مستقیم WS-C3850-24XU-E معمولاً مسیر ساده‌تر و مقرون‌به‌صرفه‌تری است.

برای گسترش ظرفیت پورت در یک لایه Access همگن، چند WS-C3850-24XU-L را می‌توان در یک Stack مشترک قرار داد، اما طراحی باید هر دو محدودیت را هم‌زمان در نظر بگیرد: تمام اعضا باید روی لایسنس LAN Base باشند و مجموع اعضای Stack نباید از ۸ عدد فراتر رود.

اگر پروژه از ابتدا به مسیریابی سازمانی واقعی بین VLAN‌ها، پروتکل‌های پویا مانند OSPF یا BGP، یا کنترلر Wireless داخلی برای مدیریت مستقیم اکسس‌پوینت‌ها نیاز دارد، WS-C3850-24XU-L انتخاب مناسبی نیست و باید مستقیماً سراغ WS-C3850-24XU-E رفت؛ ارتقای بعدی لایسنس روی همین شاسی معمولاً از نظر هزینه توجیه‌پذیر نیست.

لوازم جانبی و تجهیزات سازگار با سوئیچ سیسکو WS-C3850-24XU-L

با توجه به سرعت بالای پورت‌های WS-C3850-24XU-L، انتخاب Network Module باید متناسب با همین سطح پهنای باند باشد: NM-4-1G چهار رابط SFP گیگابیتی ساده اضافه می‌کند، NM-2-10G ترکیبی از SFP و SFP+‎ در اختیار می‌گذارد، و برای Uplink‌های سنگین‌تر، NM-4-10G یا NM-8-10G چند رابط ۱۰ گیگابیتی فراهم می‌کنند. در Backbone‌هایی که حتی ۱۰GbE هم کافی نیست، NM-2-40G دو رابط QSFP+‎ ۴۰ گیگابیتی اضافه می‌کند.

برای لینک‌های گیگابیتی روی این ماژول‌ها، GLC-SX-MMD (فیبر Multimode) و GLC-LH-SMD (فیبر Single-Mode) گزینه‌های استاندارد هستند. در سرعت ۱۰ گیگابیت واقعی، SFP-10G-SR و SFP-10G-LR بسته به فاصله لینک انتخاب می‌شوند و روی C3850-NM-2-40G، ترنسیورهای QSFP-40G-SR4 یا QSFP-40G-LR4 مورد استفاده قرار می‌گیرند.

برای اتصال اعضای Stack، کابل‌های STACK-T1-50CM، STACK-T1-1M و STACK-T1-3M در طول‌های مختلف عرضه می‌شوند؛ اما پیش از سفارش، باید محدودیت ۸ عضوی Stack همگن Multigigabit و یکسان بودن سطح لایسنس همه اعضا در نظر گرفته شود. برای StackPower نیز کابل‌های جداگانه CAB-SPWR-30CM یا CAB-SPWR-150CM سفارش داده می‌شوند.
