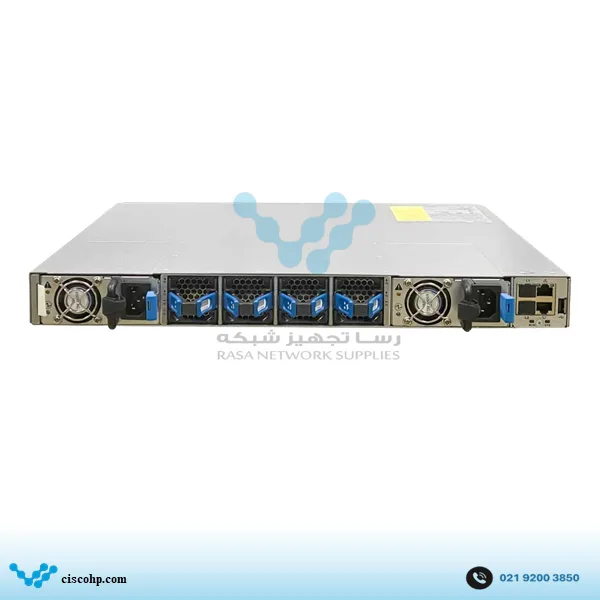

سوئیچ سیسکو مدل N9K-93180YC-FX

توضیحات کلی سوئیچ سیسکو N9K-93180YC-FX

سوئیچ Cisco Nexus N9K-93180YC-FX که در مستندات رسمی Cisco با پارت‌نامبر کامل N9K-C93180YC-FX معرفی می‌شود، یکی از پرکاربردترین مدل‌های خانواده Nexus 9000 و سری N9300-FX است و بیشتر برای نقش Leaf در معماری‌های مدرن Leaf-Spine دیتاسنتر به کار می‌رود. نکته‌ای که این مدل را از سایر سوئیچ‌های Nexus بررسی‌شده در این مجموعه متمایز می‌کند این است که Cisco برای اولین‌بار در این رده، یک عدد MTBF مشخص و رسمی معادل 238,470 ساعت برای آن منتشر کرده؛ برخلاف چند مدل قدیمی‌تر خانواده Nexus 3000 و 5000 که چنین آماری برایشان در دسترس نبود.

طبق دیتاشیت رسمی Cisco برای خانواده N9300-FX، از نظر چیدمان پورت، N9K-93180YC-FX دارای 48 پورت ثابت SFP28 است که از سرعت‌های 1، 10 و 25 گیگابیت بر ثانیه پشتیبانی می‌کنند و در کنار آن‌ها، 6 پورت QSFP28 برای ارتباطات 40 و 100 گیگابیتی قرار گرفته است. همین 48 پورت SFP28 به‌صورت Downlink می‌توانند به‌جای Ethernet، برای Fibre Channel با سرعت‌های 8، 16 یا 32 گیگابیت بر ثانیه هم پیکربندی شوند؛ ویژگی‌ای که این سوئیچ را برای معماری‌های همگرای Compute و Storage مناسب می‌کند.

از نظر ظرفیت پردازشی، این پلتفرم 3.6 ترابیت بر ثانیه پهنای باند Switching و نرخ Forwarding معادل 1.2 میلیارد بسته در ثانیه دارد، با تأخیر پورت‌به‌پورت کمتر از یک میکروثانیه. بافر سیستم 40 مگابایت است که برای مدیریت ترافیک Burst در محیط‌های چگال دیتاسنتر طراحی شده است.

جالب اینجاست که N9K-93180YC-FX از نظر سخت‌افزار مدیریتی هم ظرفیت قابل توجهی دارد؛ 32 گیگابایت حافظه سیستم، پردازنده 6 هسته‌ای و 128 گیگابایت فضای ذخیره‌سازی SSD روی خود دستگاه تعبیه شده است. این عدد را می‌توان با N3K-C3172PQ-XL از خانواده Nexus 3000 مقایسه کرد که در آن، 8 گیگابایت حافظه به‌عنوان یک ارتقای قابل‌توجه و پرهزینه معرفی شده بود؛ در حالی که همین مقدار حافظه در N9K-93180YC-FX تنها بخشی از پیکربندی استاندارد است.

از نظر مقیاس‌پذیری شبکه، جدول MAC Address این مدل تا 512,000 ورودی را پشتیبانی می‌کند و جدول مسیریابی IPv4 آن می‌تواند تا 1,792,000 مسیر را در حالت LPM نگهداری کند. حداکثر تعداد VLAN قابل تعریف 4,096 است که 127 مورد از آن‌ها برای مصارف داخلی سیستم رزرو شده‌اند. این پلتفرم همچنین از مسیریابی ECMP تا 64 مسیر همزمان پشتیبانی می‌کند.

N9K-93180YC-FX می‌تواند هم در حالت NX-OS مستقل و هم در حالت ACI به‌عنوان بخشی از یک Fabric مبتنی بر سیاست‌گذاری متمرکز Cisco کار کند. در حالت NX-OS، قابلیت‌های VXLAN BGP EVPN، OSPF، BGP و EIGRP در سطح لایسنس Essentials قابل استفاده‌اند؛ ساختار لایسنسی جدیدتر Cisco برای این خانواده بر پایه اشتراک (Subscription) با سه سطح Essentials، Advantage و Premier طراحی شده که با مدل لایسنس‌های دائمی و تک‌قابلیتی خانواده‌های قدیمی‌تر Nexus 5000 و 3000 تفاوت اساسی دارد.

علاوه بر این، N9K-93180YC-FX از رمزنگاری MACsec با نرخ خطی روی پورت‌های 10 گیگابیت به بالا پشتیبانی می‌کند، هرچند فعال‌سازی آن هم مانند قابلیت‌های Fibre Channel/FCoE، به لایسنس افزودنی جداگانه نیاز دارد. وزن دستگاه بدون احتساب پاور و فن حدود 7.9 کیلوگرم و ابعاد آن 4.4 در 43.9 در 57.1 سانتی‌متر در قالب شاسی 1RU است.

از نظر تغذیه، سوئیچ از پاورهای ماژولار AC با توان 500 یا 650 وات، پاور DC با توان 930 وات و گزینه HVAC/HVDC با توان 1200 وات پشتیبانی می‌کند؛ اما مصرف واقعی دستگاه در پیکربندی معمول حدود 260 وات و در حداکثر بار حدود 425 وات است، یعنی به‌مراتب کمتر از ظرفیت اسمی پاورهای موجود.

سوئیچ سیسکو N9K-93180YC-FX برای چه پروژه‌هایی مناسب است؟

N9K-93180YC-FX در درجه اول برای دیتاسنترهایی طراحی شده که معماری Leaf-Spine را پیاده‌سازی کرده یا در حال مهاجرت به آن هستند. 48 پورت 1/10/25GbE برای اتصال سرورهای فیزیکی، هاست‌های مجازی‌سازی و تجهیزات ذخیره‌سازی مبتنی بر Ethernet استفاده می‌شوند، در حالی که شش پورت QSFP28 لینک‌های 40 یا 100 گیگابیتی به لایه Spine را فراهم می‌کنند.

برای سازمان‌هایی که هنوز تصمیم قطعی درباره معماری مدیریت شبکه نگرفته‌اند، امکان کارکرد در دو حالت NX-OS و ACI اهمیت زیادی دارد. تیم شبکه می‌تواند دستگاه را ابتدا در حالت NX-OS سنتی راه‌اندازی کند و در صورت تصمیم به مهاجرت به معماری Fabric مبتنی بر سیاست، بدون تعویض سخت‌افزار به ACI منتقل شود.

در پروژه‌هایی که تعداد Workload، VLAN یا Segment به‌طور مداوم افزایش پیدا می‌کند، ترکیب ظرفیت بالای جدول MAC (512,000 ورودی) و جدول مسیریابی (نزدیک به 1.8 میلیون مسیر IPv4) باعث می‌شود این پلتفرم دیرتر از اکثر سوئیچ‌های Access یا Nexus نسل قدیمی به محدودیت مقیاس برسد.

برای محیط‌هایی که همگرایی Compute و Storage روی یک سوئیچ اهمیت دارد، پشتیبانی همان پورت‌های SFP28 از Fibre Channel تا سرعت 32 گیگابیت بر ثانیه، امکان کاهش تعداد سوئیچ‌های مستقل SAN را فراهم می‌کند؛ به شرط آن‌که لایسنس Storage مربوطه هم در بودجه پروژه دیده شود.

در نهایت، برای تیم‌هایی که به اجرای ابزارهای مانیتورینگ، Telemetry یا اسکریپت‌های سفارشی مستقیماً روی سوئیچ نیاز دارند، وجود 32 گیگابایت RAM، پردازنده 6 هسته‌ای و 128 گیگابایت SSD روی N9K-93180YC-FX فضای کافی برای اجرای چنین قابلیت‌هایی بدون فشار به منابع سیستمی اصلی سوئیچینگ فراهم می‌کند.

لوازم جانبی و تجهیزات سازگار با سوئیچ سیسکو N9K-93180YC-FX

پورت‌های SFP28 این مدل در حالت Ethernet با دو رده سرعت متفاوت کار می‌کنند: برای اتصالات ده‌گیگابیتی می‌توان SFP-10G-SR یا SFP-10G-LR نصب کرد، و برای بهره‌گیری از سقف واقعی 25 گیگابیت باید سراغ ماژول‌های SFP28 اختصاصی سازگار با خانواده N9300-FX رفت. برای فعال‌سازی Fibre Channel روی همین پورت‌ها نیز باید از ترنسیورهای FC اختصاصی با سرعت‌های 8، 16 یا 32 گیگابیت بر ثانیه بهره گرفت.

شش پورت QSFP28 این مدل برای ارتباطات 40 و 100 گیگابیتی در نظر گرفته شده‌اند و می‌توان بسته به فاصله و نوع فیبر از خانواده مناسب ترنسیورهای QSFP28 استفاده کرد. در پروژه‌هایی که به تعداد بیشتری لینک با سرعت پایین‌تر نیاز است، Breakout این پورت‌ها به ترکیب‌هایی از 10، 25، 40، 50 و 100 گیگابیت امکان‌پذیر است؛ هرچند ترکیب دقیق باید با نسخه NX-OS و ماتریس سازگاری رسمی Cisco تطبیق داده شود.

در بخش تغذیه، N9K-93180YC-FX از پاورهای NXA-PAC-500W-PE و NXA-PAC-650W-PE برای جریان هوای استاندارد و نسخه‌های NXA-PAC-500W-PI و NXA-PAC-650W-PI برای پیکربندی معکوس پشتیبانی می‌کند. برای زیرساخت‌های DC نیز پاور NXA-PDC-930W-PE در دسترس است و گزینه ترکیبی HVAC/HVDC با شماره فنی N9K-PUV-1200W هم برای دیتاسنترهایی با ورودی برق خاص عرضه شده است.
