سوئیچ سیسکو مدل WS-C2960S-48TS-L

توضیحات کلی سوئیچ سیسکو WS-C2960S-48TS-L

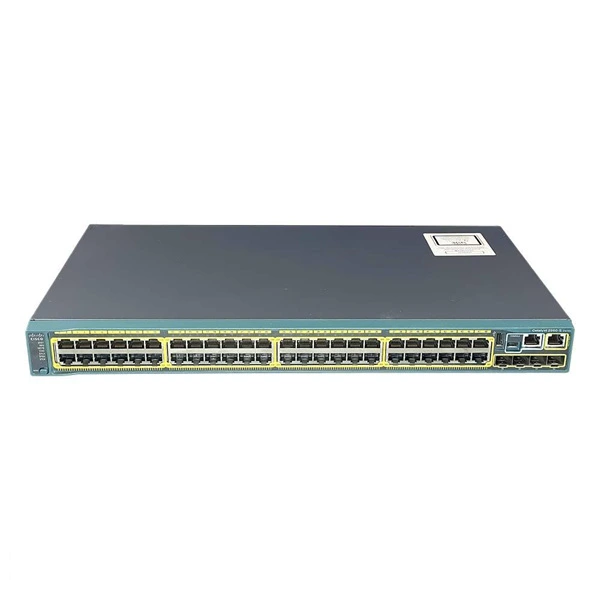

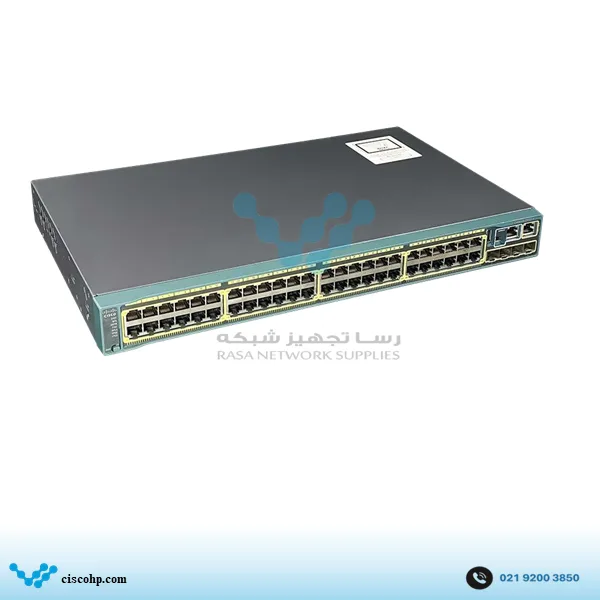

سوئیچ سیسکو WS-C2960S-48TS-L ترکیبی از ۴۸ پورت Gigabit Ethernet و چهار رابط Uplink از نوع SFP است؛ ترکیبی که برای یک رک با تعداد زیادی اتصال کابلی و چند مسیر فیبر نوری 1Gbps، امکانات قابل توجهی در اختیار مدیر شبکه قرار می‌دهد. هر ۴۸ پورت Downlink دستگاه از سرعت‌های 10/100/1000 پشتیبانی می‌کنند و چهار SFP نیز برای اتصال به تجهیزات بالادستی یا لینک‌های فیبر نوری در نظر گرفته شده‌اند.

نکته قابل توجه در این مدل، تعداد Uplinkهاست. در اختیار داشتن چهار SFP باعث می‌شود تمام ظرفیت دستگاه به ۴۸ اتصال کابلی محدود نشود و مسیرهای بیشتری برای خروج ترافیک از رک وجود داشته باشد. بسته به طراحی زیرساخت، این پورت‌ها می‌توانند برای اتصال به سوئیچ‌های دیگر، رک مرکزی یا مسیرهای فیبر میان طبقات مورد استفاده قرار بگیرند. البته باید توجه داشت که SFPهای این مدل 1Gbps هستند و نباید آنها را با SFP+های 10Gbps اشتباه گرفت.

WS-C2960S-48TS-L با LAN Base عرضه شده و یک سوئیچ مدیریتی Layer 2 محسوب می‌شود. قابلیت‌هایی مانند VLAN، QoS، Spanning Tree و امکانات امنیتی پایه، امکان کنترل و تفکیک ترافیک را فراهم می‌کنند. به همین دلیل، دستگاه فقط وظیفه برقراری اتصال میان تجهیزات را بر عهده ندارد و می‌توان تنظیمات و سیاست‌های موردنیاز را نیز روی آن اعمال کرد. جزئیات قابلیت‌های نرم‌افزاری و پورت‌های سری 2960-S را می‌توان در دیتاشیت رسمی Cisco Catalyst 2960-S بررسی کرد.

از نظر توان پردازش، این مدل 176Gbps ظرفیت Switching و نرخ Forwarding برابر با 77.4Mpps دارد. حافظه دستگاه شامل 128MB DRAM و 64MB Flash است. چنین مشخصاتی برای مدیریت حجم بالایی از ترافیک میان ۴۸ پورت Gigabit و Uplinkهای دستگاه در نظر گرفته شده‌اند.

یکی دیگر از قابلیت‌های WS-C2960S-48TS-L، پشتیبانی اختیاری از FlexStack است. با نصب ماژول C2960S-STACK می‌توان چند دستگاه سازگار را به یکدیگر متصل و آنها را به‌صورت یک مجموعه مدیریت کرد. Cisco برای این قابلیت امکان Stack کردن حداکثر چهار سوئیچ و 20Gbps Stack Throughput را اعلام کرده است. بنابراین در زمان توسعه تعداد پورت‌ها، می‌توان به‌جای مدیریت جداگانه چند دستگاه، آنها را در قالب یک Stack در اختیار داشت.

در مقابل، PoE در WS-C2960S-48TS-L وجود ندارد. بنابراین اگر تلفن IP، اکسس‌پوینت یا تجهیز دیگری قرار است برق خود را از کابل Ethernet دریافت کند، باید به سراغ نسخه PoE رفت.

سوئیچ سیسکو WS-C2960S-48TS-L برای چه پروژه‌هایی مناسب است؟

فرض کنید در یک رک، تعداد زیادی کامپیوتر، پرینتر، سرور یا تجهیزات کابلی قرار است به Gigabit Ethernet متصل شوند و مسیر خروجی نیز از طریق فیبر نوری برقرار شود. در چنین سناریویی، ۴۸ پورت Downlink دستگاه بخش عمده اتصالات را پوشش می‌دهند و چهار SFP برای مسیرهای فیبر در اختیار قرار می‌گیرند.

این ترکیب برای رک‌های توزیع ساختمان‌های اداری، شعب شرکت‌ها و مجموعه‌هایی که چند لینک فیبر 1Gbps در اختیار دارند، کاربرد قابل قبولی دارد. همچنین اگر چند رک در نقاط مختلف یک ساختمان قرار گرفته باشند، می‌توان از SFPها برای برقراری مسیرهای فیبر تا تجهیزات بالادستی استفاده کرد.

FlexStack نیز زمانی اهمیت پیدا می‌کند که تعداد پورت‌های موردنیاز از ۴۸ عدد عبور کند. با اضافه کردن یک سوئیچ سازگار، ظرفیت اتصال افزایش پیدا می‌کند و مدیریت دستگاه‌ها می‌تواند به‌صورت یکپارچه انجام شود.

در صورتی که پروژه به Uplink ده گیگابیتی احتیاج داشته باشد، WS-C2960S-48TD-L گزینه‌ای است که ارزش مقایسه دارد؛ زیرا به دو پورت SFP+ با قابلیت 10Gbps مجهز شده است. اگر تأمین برق تجهیزات از طریق کابل شبکه نیز ضروری باشد، WS-C2960S-48LPS-L انتخاب مناسب‌تری خواهد بود.

لوازم جانبی و تجهیزات سازگار با سوئیچ سیسکو WS-C2960S-48TS-L

نوع ماژول SFP موردنیاز مستقیماً به رسانه انتقال و فاصله لینک بستگی دارد. برای فیبر چندحالته، GLC-SX-MMD یکی از گزینه‌های متداول است و برای لینک‌های فیبر تک‌حالته می‌توان GLC-LH-SMD را در نظر گرفت. در صورتی که بخواهید از رابط مسی روی اسلات SFP استفاده کنید، GLC-T نیز در فهرست تجهیزات سازگار Cisco قرار دارد.

برای استفاده از FlexStack، ماژول C2960S-STACK باید روی دستگاه نصب شود. کابل‌های CAB-STK-E-0.5M، CAB-STK-E-1M و CAB-STK-E-3M نیز برای اتصال سوئیچ‌های Stack در طول‌های مختلف ارائه شده‌اند. فهرست این تجهیزات در مستندات رسمی Cisco Catalyst 2960-S قابل مشاهده است.

برای دسترسی کنسول، CAB-CONSOLE-RJ45 و CAB-CONSOLE-USB کاربرد دارند. همچنین برای نصب دستگاه در رک می‌توان از RCKMNT-1RU= یا RCKMNT-REC-1RU= استفاده کرد. دستگاه با ارتفاع 1U ساخته شده و برای نصب در رک‌های استاندارد مناسب است.
