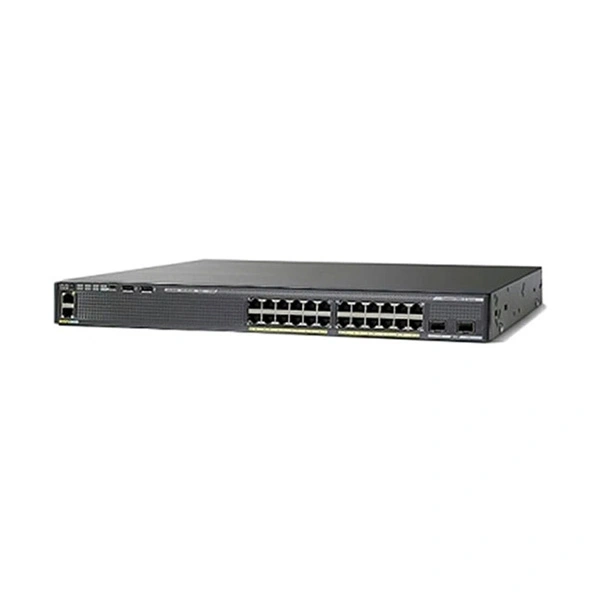

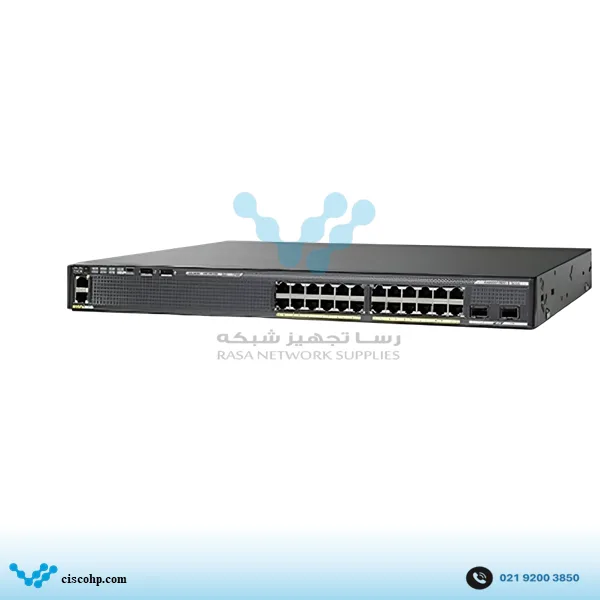

سوئیچ سیسکو مدل WS-C2960XR-24TD-I

توضیحات کلی سوئیچ سیسکو WS-C2960XR-24TD-I

سوئیچ سیسکو WS-C2960XR-24TD-I از خانواده Catalyst 2960-XR است و 24 پورت 10/100/1000 Gigabit Ethernet را برای اتصال تجهیزات کابلی در اختیار قرار می‌دهد. در قسمت Uplink نیز دو اسلات 10G SFP+ قرار گرفته که امکان برقراری لینک‌های پرسرعت با سوئیچ‌های بالادست، سرورها و سایر تجهیزات مجهز به رابط 10 گیگابیتی را فراهم می‌کنند. این مدل فاقد PoE است و پورت‌های Downlink آن برای انتقال داده مورد استفاده قرار می‌گیرند.

یکی از ویژگی‌های اصلی WS-C2960XR-24TD-I استفاده از IP Lite است. این Feature Set قابلیت‌های مدیریتی و مسیریابی Layer 3 را در کنار عملکرد Switching در اختیار مدیر شبکه قرار می‌دهد؛ بنابراین این مدل از نظر قابلیت‌های نرم‌افزاری با نسخه‌های LAN Base خانواده 2960-X تفاوت دارد. اگر در پروژه فقط به Switching لایه 2 نیاز دارید، مدل‌هایی مانند WS-C2960X-24TD-L را نیز می‌توان در مقایسه قرار داد؛ اما در صورتی که قابلیت‌های Layer 3 اهمیت داشته باشد، 24TD-I انتخاب کامل‌تری در این خانواده محسوب می‌شود.

دو Uplink ده گیگابیتی، مهم‌ترین ویژگی این پارت‌نامبر در بخش اتصال بالادست هستند.  در نتیجه، 24TD-I می‌تواند 24 اتصال Gigabit را در اختیار داشته باشد و ترافیک تجمیعی را از طریق دو لینک 10Gbps به سمت تجهیزات بالادست منتقل کند.

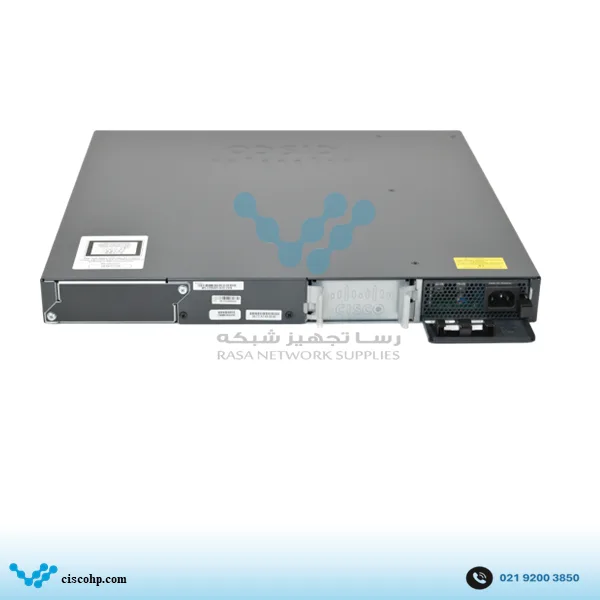

این مدل از قابلیت Stack نیز پشتیبانی می‌کند و می‌توان چند سوئیچ سازگار را در یک مجموعه مدیریتی قرار داد. همچنین خانواده 2960-XR از ساختار Redundant Power پشتیبانی می‌کند؛ بنابراین در طراحی‌هایی که تداوم سرویس اهمیت بیشتری دارد، امکان استفاده از منبع تغذیه دوم یکی از مزیت‌های این سری نسبت به بسیاری از سوئیچ‌های ساده‌تر است.

از نظر ظرفیت پردازشی، WS-C2960XR-24TD-I دارای 216Gbps ظرفیت Switching و 108Gbps ظرفیت Forwarding است. این مدل 512MB حافظه DRAM و 128MB Flash دارد، جدول MAC آن ظرفیت 16K آدرس را پشتیبانی می‌کند و حداکثر 1023 VLAN فعال در مشخصات آن قابل استفاده است. ابعاد شاسی 4.45 × 40.8 × 44.5 سانتی‌متر و وزن دستگاه بدون درنظرگرفتن افزایش عمق ناشی از پاور، 5.9 کیلوگرم است.

برای بررسی جزئیات سخت‌افزاری و قابلیت‌های نرم‌افزاری این مدل، می‌توانید دیتاشیت رسمی Cisco Catalyst 2960-X و 2960-XR را بررسی کنید.

سوئیچ سیسکو WS-C2960XR-24TD-I برای چه پروژه‌هایی مناسب است؟

WS-C2960XR-24TD-I برای پروژه‌هایی مناسب است که 24 پورت Gigabit برای تجهیزات کابلی کافی باشد و در عین حال، اتصال پرسرعت به لایه بالادست موردنیاز باشد. دو Uplink ده گیگابیتی اجازه می‌دهند ترافیک ایجادشده روی پورت‌های Downlink با ظرفیت بالاتری به سمت Core یا Distribution منتقل شود و محدودیت یک لینک 1Gbps در مسیر بالادست وجود نداشته باشد.

در پروژه‌هایی که قابلیت‌های Layer 3 اهمیت دارند، وجود IP Lite نیز مزیت مهمی است. به همین دلیل، این مدل را می‌توان برای ساختارهایی در نظر گرفت که علاوه بر اتصال کاربران و تجهیزات، نیاز به قابلیت‌های مسیریابی و مدیریت پیشرفته‌تر دارند.

اگر تعداد پورت بیشتری لازم باشد، WS-C2960XR-48TD-I گزینه‌ای از همین خانواده با 48 پورت Gigabit و دو Uplink ده گیگابیتی است. در مقابل، اگر چهار Uplink یک گیگابیتی برای پروژه کافی باشد، WS-C2960XR-24TS-I با 24 پورت Gigabit و چهار SFP یک گیگابیتی، انتخاب متفاوتی خواهد بود. تفاوت این مدل‌ها در تعداد پورت Downlink نیست؛ نوع و سرعت Uplink و همچنین نیاز پروژه به لینک 10G تعیین‌کننده انتخاب میان آن‌هاست.

از طرف دیگر، WS-C2960XR-24TD-I فاقد PoE است. بنابراین اگر قرار است تلفن IP، دوربین یا Access Point مستقیماً از طریق کابل شبکه برق دریافت کند، باید نسخه PoE مانند WS-C2960XR-24PD-I را بررسی کرد. این مقایسه از نظر نوع مصرف اهمیت زیادی دارد، زیرا تفاوت این مدل‌ها فقط به تعداد یا سرعت پورت‌ها محدود نمی‌شود.

لوازم جانبی و تجهیزات سازگار با سوئیچ سیسکو WS-C2960XR-24TD-I

برای استفاده از دو Uplink ده گیگابیتی می‌توان از SFP-10G-SR برای فیبر مالتی‌مود و SFP-10G-LR برای فیبر سینگل‌مود استفاده کرد. برای اتصال‌های 1Gbps نیز ماژول‌های SFP سازگار با این خانواده قابل استفاده هستند. قابلیت Stack به تجهیزات مربوط به Stack و کابل‌های سازگار نیاز دارد و برای Redundant Power نیز می‌توان از پاور PWR-C2-250WAC استفاده کرد. انتخاب هر ماژول یا پاور باید بر اساس مشخصات دقیق تجهیز و کاربرد موردنظر انجام شود.
