سوئیچ سیسکو مدل WS-C2960X-24TD-L

توضیحات کلی سوئیچ سیسکو WS-C2960X-24TD-L

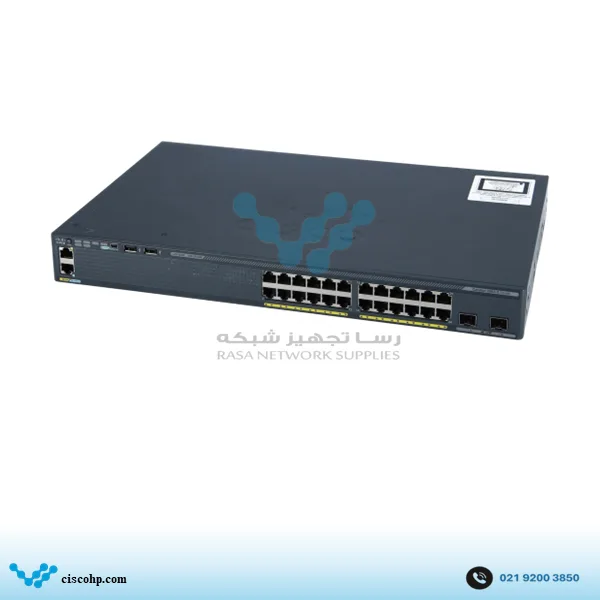

سوئیچ سیسکو WS-C2960X-24TD-L یکی از مدل‌های سری Catalyst 2960-X است که ۲۴ پورت Downlink از نوع 10/100/1000 Gigabit Ethernet و دو Uplink از نوع SFP+ در اختیار می‌گذارد. مهم‌ترین تفاوت این مدل با نسخه‌هایی مانند WS-C2960X-24TS-L در نوع Uplinkهاست؛ 24TD-L به دو رابط SFP+ مجهز شده که امکان استفاده از لینک‌های 10Gbps را فراهم می‌کنند. Cisco نیز در دیتاشیت رسمی Catalyst 2960-X این مدل را با لایسنس LAN Base و دو Uplink از نوع SFP+ معرفی کرده است.

پورت‌های Downlink این سوئیچ برای اتصال کامپیوترها، سرورها، تلفن‌های IP، Access Point و سایر تجهیزات اترنت استفاده می‌شوند و از سرعت‌های 10، 100 و 1000Mbps پشتیبانی می‌کنند. WS-C2960X-24TD-L فاقد قابلیت PoE است؛ بنابراین تجهیزاتی که به برق از طریق کابل شبکه نیاز دارند باید منبع تغذیه جداگانه داشته باشند. در نتیجه، این مدل بیشتر برای پروژه‌هایی مطرح می‌شود که تمرکز اصلی آن‌ها روی اتصال داده و استفاده از Uplinkهای پرسرعت است.

مهم‌ترین ویژگی این مدل را باید در دو Uplink SFP+ آن جست‌وجو کرد. این دو اسلات امکان استفاده از لینک‌های 10Gbps را فراهم می‌کنند و می‌توانند برای اتصال سوئیچ به تجهیزات بالادستی، سرورها یا سایر نقاط شبکه مورد استفاده قرار بگیرند. بسته به نوع بستر انتقال، می‌توان از ماژول یا کابل سازگار با SFP+ استفاده کرد. در مستندات سری Catalyst 2960-X سیسکو نیز اطلاعات مربوط به این خانواده و تجهیزات آن ارائه شده است.

از نظر عملکرد، WS-C2960X-24TD-L دارای 216Gbps ظرفیت Switching و نرخ Forwarding برابر با 95.2Mpps است. حافظه 512MB DRAM، حافظه 128MB Flash و جدول 16K MAC Address نیز از دیگر مشخصات سخت‌افزاری آن هستند. ترکیب این مشخصات با دو Uplink ده گیگابیتی باعث می‌شود ترافیک جمع‌شده از پورت‌های Gigabit در مسیر بالادستی با ظرفیت بیشتری منتقل شود.

WS-C2960X-24TD-L از FlexStack-Plus و FlexStack-Extended نیز پشتیبانی می‌کند و امکان استفاده از قابلیت Stack را دارد. این ویژگی زمانی کاربردی است که تعداد پورت‌های موردنیاز از ظرفیت یک دستگاه بیشتر شود یا مدیریت چند سوئیچ به‌صورت یکپارچه موردنیاز باشد. قابلیت Stack در این مدل به تجهیزات مربوط به آن نیاز دارد.

سوئیچ سیسکو WS-C2960X-24TD-L برای چه پروژه‌هایی مناسب است؟

WS-C2960X-24TD-L برای پروژه‌هایی انتخاب قابل‌توجهی است که ۲۴ پورت Gigabit برای تجهیزات انتهایی نیاز دارند اما PoE برای آن‌ها ضروری نیست و در عین حال مسیر ارتباطی بالادستی به ظرفیت بیشتری از یک لینک معمولی Gigabit نیاز دارد. برای مثال، در یک رک می‌توان تجهیزات مختلف را از طریق پورت‌های Gigabit متصل کرد و دو Uplink SFP+ را برای ارتباط با سوئیچ Core یا Distribution در نظر گرفت.

وجود Uplinkهای 10Gbps در این مدل برای اتصال سرورها نیز اهمیت دارد. اگر سروری به رابط 10GbE مجهز باشد، می‌توان از یکی از پورت‌های SFP+ برای برقراری لینک پرسرعت استفاده کرد؛ البته انتخاب ماژول یا کابل باید با رابط سمت مقابل و نوع بستر انتقال هماهنگ باشد.

این مدل همچنین زمانی کاربرد دارد که تعداد زیادی تجهیز Gigabit در اختیار دارید اما مسیر ارتباطی بین رک و لایه بالاتر نباید به 1Gbps محدود شود. در چنین شرایطی، ۲۴ پورت Downlink برای اتصال تجهیزات و دو Uplink SFP+ برای انتقال ترافیک به سمت بالادست، ترکیب متفاوتی نسبت به مدل‌های دارای چهار Uplink یک گیگابیتی ایجاد می‌کنند.

اگر پروژه به PoE نیاز داشته باشد، WS-C2960X-24PD-L گزینه متفاوتی در همین خانواده است که ۲۴ پورت PoE+ و دو Uplink از نوع SFP+ دارد. در مقابل، اگر هدف اصلی داشتن Uplinkهای 10Gbps بدون نیاز به PoE باشد، WS-C2960X-24TD-L انتخاب مستقیم‌تری خواهد بود. برای پروژه‌هایی که چهار Uplink گیگابیتی کافی است، WS-C2960X-24TS-L گزینه دیگری از همین خانواده محسوب می‌شود.

لوازم جانبی و تجهیزات سازگار با سوئیچ سیسکو WS-C2960X-24TD-L

برای استفاده از Uplinkهای SFP+ این مدل می‌توان از ماژول‌های SFP-10G-SR برای لینک 10Gbps روی فیبر Multi-Mode و SFP-10G-LR برای لینک 10Gbps روی فیبر Single-Mode استفاده کرد. همچنین ماژول‌های GLC-SX-MMD، GLC-LH-SMD و GLC-T نیز برای لینک‌های Gigabit در اسلات‌های سازگار قابل استفاده هستند. در صورت استفاده از قابلیت Stack نیز ماژول C2960X-STACK به همراه کابل‌های CAB-STK-E موردنیاز خواهد بود. انتخاب تجهیزات جانبی باید بر اساس نوع لینک، فاصله و بستر انتقال انجام شود.
