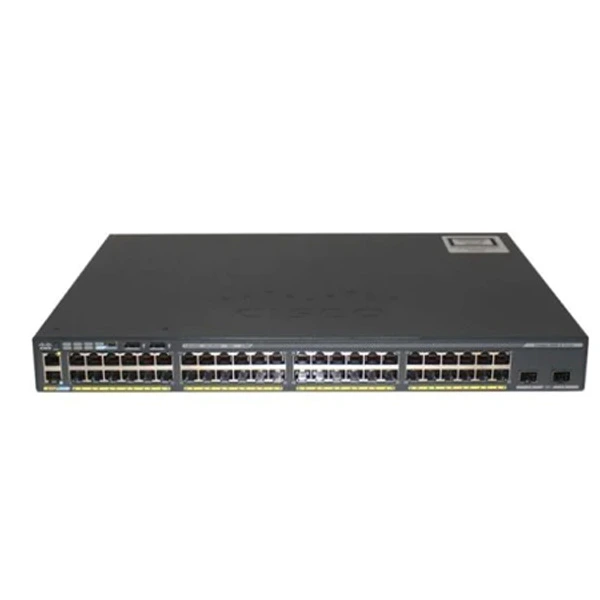

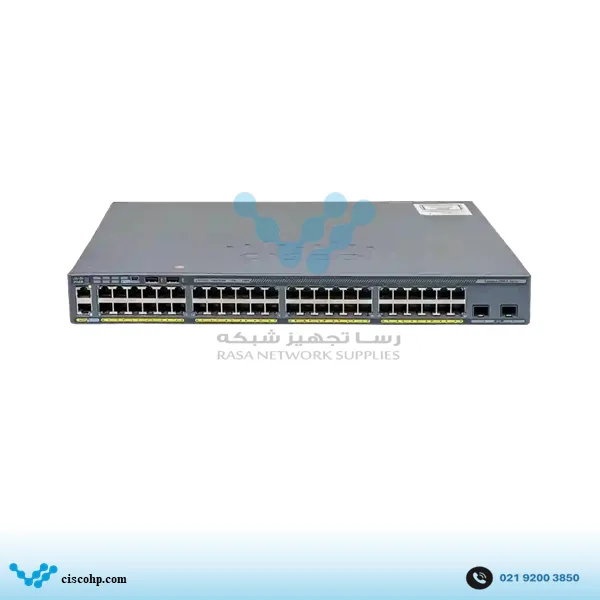

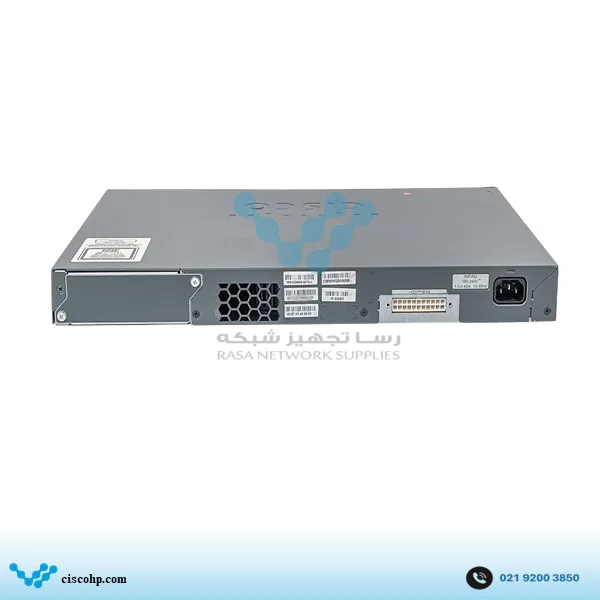

سوئیچ سیسکو مدل WS-C2960X-48FPD-L

توضیحات کلی سوئیچ سیسکو WS-C2960X-48FPD-L

سوئیچ سیسکو WS-C2960X-48FPD-L یکی از مدل‌های 48 پورتی سری Catalyst 2960-X است که علاوه بر اتصال گیگابیتی، امکان تأمین برق تجهیزات سازگار با PoE و PoE+ را نیز فراهم می‌کند. این مدل دارای 48 پورت 10/100/1000 Gigabit Ethernet Downlink است و هر 48 پورت از PoE+ پشتیبانی می‌کنند. بودجه توان PoE این سوئیچ 740 وات است؛ بنابراین در حالت PoE+ می‌تواند حداکثر 24 پورت را با توان تا 30 وات و در حالت PoE حداکثر 48 پورت را با توان تا 15.4 وات تغذیه کند.

یکی از ویژگی‌های مهم WS-C2960X-48FPD-L، استفاده از 2 پورت Uplink از نوع 10G SFP+ است. این دو اسلات امکان ایجاد لینک‌های پرسرعت با سوئیچ‌های بالادستی، سرورها یا سایر تجهیزات شبکه را فراهم می‌کنند. اسلات‌های SFP+ این سری همچنین امکان استفاده از ماژول‌های سازگار SFP را دارند؛ بنابراین نوع ماژول را می‌توان بر اساس سرعت، نوع کابل و فاصله موردنیاز انتخاب کرد.

این مدل با لایسنس LAN Base عرضه شده و از قابلیت‌های مدیریتی و امکانات سری Catalyst 2960-X بهره می‌برد. ظرفیت Switching آن 216Gbps و ظرفیت Forwarding آن 108Gbps است و نرخ Forwarding در مدل 48FPD-L به 130.9Mpps می‌رسد. پشتیبانی از FlexStack-Plus و FlexStack-Extended نیز امکان استفاده از قابلیت Stack را در صورت تهیه تجهیزات لازم فراهم می‌کند.

برای مشاهده جزئیات رسمی این مدل، مشخصات سایر مدل‌های خانواده 2960-X و تفاوت نسخه‌های PoE و Uplink می‌توان به دیتاشیت رسمی Cisco Catalyst 2960-X مراجعه کرد.

سوئیچ سیسکو WS-C2960X-48FPD-L برای چه پروژه‌هایی مناسب است؟

وجود 48 پورت Gigabit Ethernet در کنار 740 وات توان PoE باعث می‌شود این مدل برای پروژه‌هایی که تعداد تجهیزات PoE بالاست، گزینه قابل توجهی باشد. تجهیزاتی مانند IP Phone، Access Point و دوربین‌های تحت شبکه می‌توانند برق و داده را از طریق کابل Ethernet دریافت کنند و نیازی به کابل برق جداگانه برای هر دستگاه نداشته باشند. Cisco نیز در مستندات این خانواده، اتصال تجهیزاتی مانند IP Phone، Wireless Access Point، Workstation، Server، Router و سایر سوئیچ‌ها را برای سری 2960-X توضیح داده است.

در پروژه‌هایی که علاوه بر تعداد بالای تجهیزات متصل، حجم ترافیک بین این سوئیچ و لایه بالاتر زیاد است، وجود دو Uplink ده گیگابیتی SFP+ اهمیت بیشتری پیدا می‌کند. این Uplinkها می‌توانند برای اتصال به Core یا Distribution Switch، سرور و تجهیزات ذخیره‌سازی مورد استفاده قرار گیرند و نسبت به Uplinkهای یک گیگابیتی ظرفیت بیشتری در اختیار لینک بالادستی قرار می‌دهند.

از نظر توان PoE نیز بهتر است WS-C2960X-48FPD-L را با مدل‌های نزدیک آن اشتباه نگیریم. برای مثال، WS-C2960X-48LPD-L نیز 48 پورت PoE+ و دو Uplink از نوع SFP+ دارد، اما بودجه PoE آن 370 وات است؛ در حالی که 48FPD-L با 740 وات ظرفیت دو برابری برای تأمین توان تجهیزات PoE در اختیار دارد. در مقابل،WS-C2960X-48FPS-L همین توان 740 واتی را دارد اما به جای دو SFP+، از چهار Uplink یک گیگابیتی SFP استفاده می‌کند.

بنابراین اگر در یک پروژه تعداد زیادی تجهیزات PoE وجود دارد و در عین حال اتصال Uplink ده گیگابیتی موردنیاز است، ترکیب 48 پورت Gigabit PoE+، توان 740 وات و دو 10G SFP+ مهم‌ترین مزیت این مدل در مقایسه با نسخه‌های نزدیک سری 2960-X محسوب می‌شود.

لوازم جانبی و تجهیزات سازگار با سوئیچ سیسکو WS-C2960X-48FPD-L

برای استفاده از Uplinkهای این سوئیچ می‌توان از ماژول‌های GLC-SX-MMD و GLC-LH-SMD برای لینک‌های فیبر نوری و GLC-T برای اتصال مسی استفاده کرد. برای لینک‌های 10 گیگابیتی نیز ماژول‌هایی مانند SFP-10G-SR و SFP-10G-LR و کابل‌های سازگار SFP+ قابل استفاده هستند. در صورت استفاده از قابلیت Stack نیز تجهیزات مربوط به FlexStack-Plus و کابل‌های Stack موردنیاز خواهند بود. انتخاب ماژول باید بر اساس سرعت لینک، نوع بستر انتقال و فاصله بین دو تجهیز انجام شود. مشخصات تجهیزات و ماژول‌های قابل استفاده در مستندات نصب رسمی Cisco ارائه شده است.
