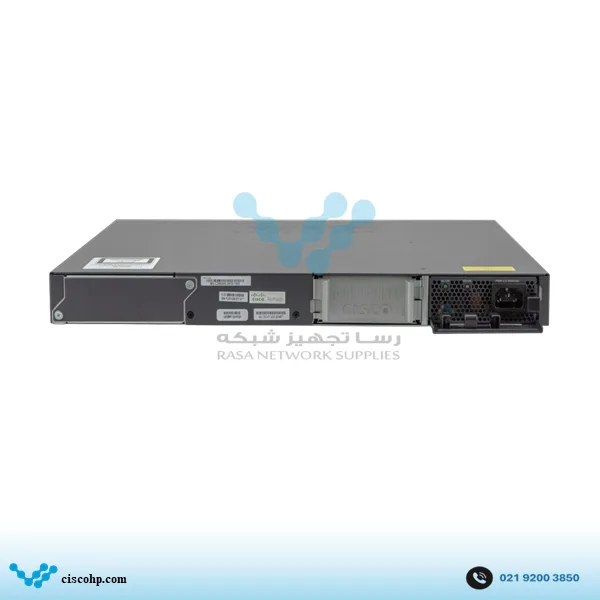

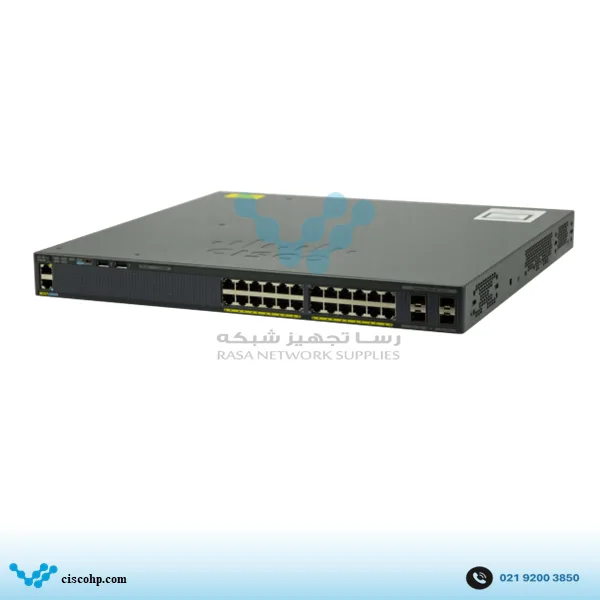

سوئیچ سیسکو مدل WS-C2960XR-24TS-I

توضیحات کلی سوئیچ سیسکو WS-C2960XR-24TS-I

سوئیچ سیسکو WS-C2960XR-24TS-I از خانواده Catalyst 2960-XR است و برای اتصال 24 تجهیز کابلی با سرعت 10/100/1000 Gigabit Ethernet طراحی شده است. در قسمت Uplink نیز چهار اسلات 1G SFP قرار دارد که امکان اتصال سوئیچ به تجهیزات بالادست از طریق لینک‌های فیبر یا ماژول‌های سازگار را فراهم می‌کند. این مدل برخلاف نسخه‌های PoE خانواده 2960-XR، فاقد PoE است و منبع تغذیه پیش‌فرض آن PWR-C2-250WAC است.

ویژگی مهم این پارت‌نامبر، ترکیب 24 پورت Gigabit، چهار Uplink یک گیگابیتی و لایسنس IP Lite است. IP Lite امکانات Layer 3 بیشتری نسبت به LAN Base در اختیار می‌گذارد و از قابلیت‌هایی مانند Static Routing، RIP، OSPF for Routed Access، PBR و برخی قابلیت‌های مسیریابی IPv6 پشتیبانی می‌کند. به همین دلیل، WS-C2960XR-24TS-I تنها برای Switching ساده در نظر گرفته نمی‌شود و در ساختارهایی که نیاز به قابلیت‌های مسیریابی در کنار اتصال تجهیزات وجود دارد نیز قابل استفاده است.

چهار Uplink از نوع 1G SFP، امکان استفاده از ماژول‌های فیبر متناسب با بستر انتقال را فراهم می‌کنند. برای مثال، می‌توان از ماژول GLC-SX-MMD برای فیبر مالتی‌مود و GLC-LH-SMD برای لینک‌های سینگل‌مود یا مالتی‌مود استفاده کرد. بنابراین در طراحی Uplink این مدل، نوع فیبر، فاصله لینک و ماژول مورد استفاده باید با تجهیز سمت مقابل هماهنگ باشد.

WS-C2960XR-24TS-I از FlexStack-Plus و FlexStack-Extended نیز پشتیبانی می‌کند. با نصب ماژول Stack سازگار، امکان قرار دادن حداکثر 8 سوئیچ در یک Stack وجود دارد و پهنای باند Stack در FlexStack-Plus به 80Gbps می‌رسد. در چنین ساختاری، سوئیچ‌های عضو Stack به‌صورت یک واحد مدیریتی عمل می‌کنند و مدیریت و اعمال تنظیمات روی چند دستگاه ساده‌تر می‌شود.

یکی دیگر از تفاوت‌های مهم سری 2960-XR، پشتیبانی از Redundant Power است. این مدل به‌صورت پیش‌فرض با یک PWR-C2-250WAC عرضه می‌شود و می‌توان پاور دوم سازگار را نیز برای ایجاد افزونگی منبع تغذیه اضافه کرد. در صورت نیاز به تداوم سرویس بیشتر، این قابلیت باعث می‌شود خرابی یک منبع تغذیه الزاماً به خاموش شدن سوئیچ منجر نشود.

از نظر عملکرد، این مدل 216Gbps ظرفیت Switching، 108Gbps ظرفیت Forwarding و نرخ Forwarding برابر با 71.4Mpps دارد. همچنین 512MB حافظه DRAM، 128MB Flash، جدول MAC با ظرفیت 16K آدرس و امکان استفاده از حداکثر 1023 VLAN فعال در مشخصات آن قرار گرفته است. ابعاد شاسی 4.45 × 40.8 × 44.5 سانتی‌متر و وزن آن 5.9 کیلوگرم است و در رک، فضای 1U را اشغال می‌کند. MTBF اعلام‌شده برای این مدل نیز 557,320 ساعت است.

برای بررسی جزئیات فنی و قابلیت‌های نرم‌افزاری، می‌توانید دیتاشیت رسمی Cisco Catalyst 2960-X و 2960-XR را نیز بررسی کنید.

سوئیچ سیسکو WS-C2960XR-24TS-I برای چه پروژه‌هایی مناسب است؟

WS-C2960XR-24TS-I برای پروژه‌هایی مناسب است که 24 پورت Gigabit برای اتصال تجهیزات کافی است و در سمت بالادست به چند لینک 1Gbps SFP نیاز وجود دارد. چهار Uplink این مدل می‌توانند برای اتصال به سوئیچ‌های بالادست، تجهیزات توزیع یا لینک‌های فیبر بین رک‌ها مورد استفاده قرار بگیرند.

وجود IP Lite زمانی اهمیت بیشتری پیدا می‌کند که سوئیچ علاوه بر اتصال کاربران و تجهیزات، بخشی از وظایف مسیریابی را نیز برعهده داشته باشد. قابلیت‌هایی مانند OSPF، Static Routing، RIP و PBR، دامنه استفاده از این مدل را نسبت به سوئیچ‌هایی که صرفاً برای Switching لایه 2 در نظر گرفته شده‌اند گسترده‌تر می‌کنند.

اگر به Uplink ده گیگابیتی نیاز دارید، WS-C2960XR-24TD-I گزینه متفاوتی از همین خانواده است؛ این مدل به‌جای چهار SFP یک گیگابیتی، دو پورت 10G SFP+ دارد. در مقابل، اگر چهار Uplink یک گیگابیتی برای پروژه کافی باشد، 24TS-I انتخاب متناسب‌تری خواهد بود.

در صورتی که تجهیزات انتهایی مانند تلفن IP، دوربین یا Access Point باید برق خود را از کابل شبکه دریافت کنند، باید سراغ نسخه PoE رفت. برای چنین کاربردی می‌توان WS-C2960XR-24PD-I را بررسی کرد که 24 پورت Gigabit، چهار پورت SFP ندارد و به دو Uplink از نوع 10G SFP+ و بودجه 370 وات PoE مجهز است.

اگر تعداد پورت‌های مسی بیشتری موردنیاز باشد، WS-C2960XR-48TS-I از همین خانواده، 48 پورت Gigabit و چهار Uplink یک گیگابیتی SFP ارائه می‌کند. بنابراین انتخاب بین نسخه‌های 24 و 48 پورتی بیشتر به تعداد تجهیزات کابلی و ظرفیت موردنیاز پروژه بستگی دارد.

لوازم جانبی و تجهیزات سازگار با سوئیچ سیسکو WS-C2960XR-24TS-I

برای Uplinkهای SFP می‌توان از ماژول‌هایی مانند GLC-SX-MMD برای فیبر مالتی‌مود، GLC-LH-SMD برای فیبر سینگل‌مود یا مالتی‌مود و ماژول GLC-T برای اتصال مسی Gigabit استفاده کرد. برای قابلیت Stack نیز ماژول C2960X-STACK و کابل‌های CAB-STK-E-0.5M، CAB-STK-E-1M و CAB-STK-E-3M در مستندات Cisco برای این خانواده معرفی شده‌اند. در صورت نیاز به افزونگی منبع تغذیه نیز می‌توان پاور PWR-C2-250WAC را به‌عنوان منبع تغذیه دوم در نظر گرفت.
