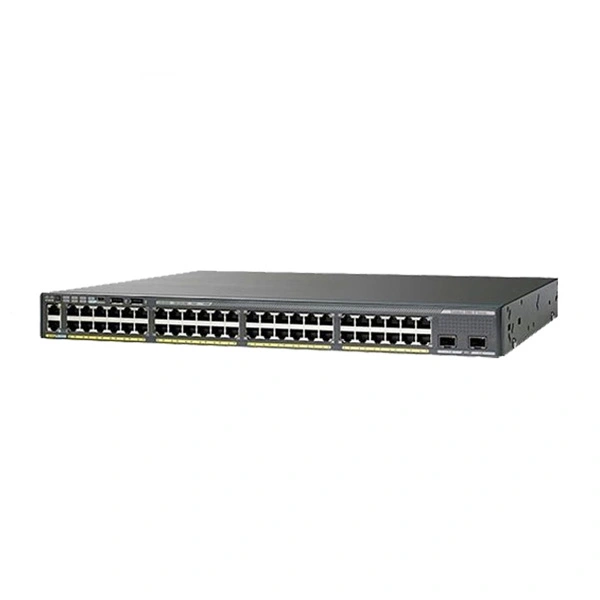

سوئیچ سیسکو مدل WS-C2960XR-48FPD-I

توضیحات کلی سوئیچ سیسکو WS-C2960XR-48FPD-I

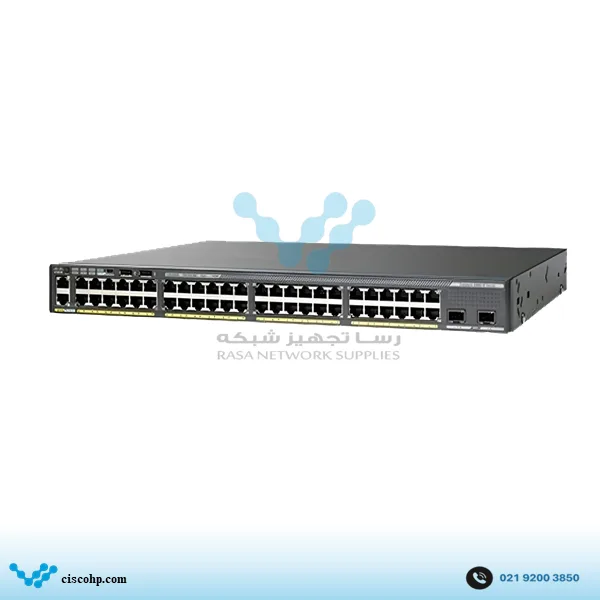

سوئیچ سیسکو WS-C2960XR-48FPD-I از خانواده Catalyst 2960-XR، یک سوئیچ مدیریتی لایه 2 و لایه 3 با 48 پورت 10/100/1000 Gigabit Ethernet و قابلیت PoE+ است. نکته اصلی این مدل، ترکیب تعداد بالای پورت‌های PoE با دو Uplink از نوع 10G SFP+ است؛ بنابراین علاوه بر اتصال تجهیزات انتهایی، امکان انتقال ترافیک تجمیعی به سمت سوئیچ بالادست با سرعت 10Gbps نیز وجود دارد. لایسنس IP Lite قابلیت‌های Layer 3 را در کنار Switching در اختیار قرار می‌دهد.

بودجه PoE این مدل 740 وات است و مدیریت توان Cisco امکان تخصیص انعطاف‌پذیر توان میان پورت‌ها را فراهم می‌کند. در حالت PoE+، حداکثر 24 پورت می‌توانند تا 30 وات دریافت کنند و در حالت PoE، امکان تأمین برق برای هر 48 پورت تا سقف 15.4 وات وجود دارد. به همین دلیل، WS-C2960XR-48FPD-I برای پروژه‌هایی که تعداد زیادی تلفن IP، Access Point یا دوربین تحت شبکه دارند، از نظر ظرفیت PoE تفاوت محسوسی با مدل‌های 370 واتی خانواده 2960-XR ایجاد می‌کند.

دو پورت 10G SFP+ برای اتصال به لایه بالادست، سرورها یا سایر تجهیزات دارای رابط 10 گیگابیتی استفاده می‌شوند. این ترکیب در عمل اجازه می‌دهد 48 پورت Gigabit در سمت Downlink قرار داشته باشند و مسیر انتقال ترافیک به سمت Core یا Distribution به دو لینک پرسرعت 10Gbps متکی باشد. برای اتصال فیبر، انتخاب ماژول باید بر اساس نوع فیبر و فاصله لینک انجام شود؛ برای نمونه، SFP-10G-SR برای فیبر مالتی‌مود و SFP-10G-LR برای فیبر سینگل‌مود کاربرد دارند.

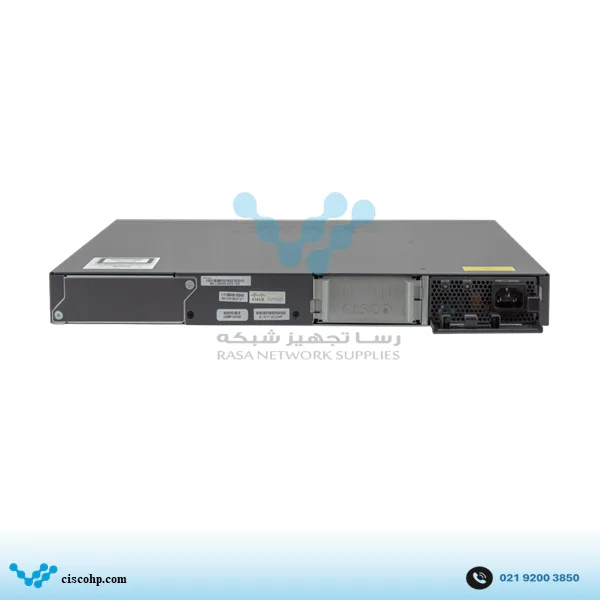

یکی از تفاوت‌های مهم سری 2960XR نسبت به 2960X، استفاده از IP Lite و پاور ماژولار قابل تعویض است. WS-C2960XR-48FPD-I به‌صورت پیش‌فرض با PWR-C2-1025WAC عرضه می‌شود و امکان نصب پاور دوم از همین خانواده وجود دارد. با دو منبع تغذیه، هم افزونگی پاور ایجاد می‌شود و هم در صورت خرابی یکی از منابع، توان PoE تا 740 وات قابل حفظ است.

این مدل از FlexStack-Plus و FlexStack-Extended نیز پشتیبانی می‌کند. با استفاده از تجهیزات Stack سازگار می‌توان چند دستگاه را در یک مجموعه مدیریتی قرار داد و مدیریت آن‌ها را به‌صورت یکپارچه انجام داد. تجهیزات موردنیاز این قابلیت شامل ماژول‌هایی مانند C2960X-STACK و C2960X-FIBER-STK و کابل‌های سازگار Stack است.

از نظر عملکرد، WS-C2960XR-48FPD-I دارای 216Gbps ظرفیت Switching، 108Gbps ظرفیت Forwarding و نرخ Forwarding برابر با 130.9Mpps است. این سوئیچ 512MB حافظه DRAM و 128MB Flash دارد، جدول MAC آن ظرفیت 16K آدرس را پشتیبانی می‌کند و حداکثر 1023 VLAN فعال در مشخصات آن قرار دارد. ابعاد دستگاه 4.45 × 40.8 × 44.5 سانتی‌متر، وزن آن 6.6 کیلوگرم و اندازه آن برای نصب در رک 1U است. MTBF اعلام‌شده برای این مدل نیز 231,590 ساعت است.

برای بررسی جزئیات فنی، قابلیت‌های نرم‌افزاری و تجهیزات سازگار، می‌توانید دیتاشیت رسمی Cisco Catalyst 2960-X و 2960-XR را نیز بررسی کنید.

سوئیچ سیسکو WS-C2960XR-48FPD-I برای چه پروژه‌هایی مناسب است؟

WS-C2960XR-48FPD-I زمانی اهمیت بیشتری پیدا می‌کند که پروژه به تعداد بالای پورت PoE و Uplink ده گیگابیتی به‌صورت هم‌زمان نیاز داشته باشد. 48 پورت Gigabit امکان اتصال تعداد زیادی تلفن IP، دوربین، Access Point و تجهیزات کابلی را فراهم می‌کنند و بودجه 740 وات نیز برای پروژه‌هایی که مصرف PoE قابل‌توجهی دارند، ظرفیت بیشتری نسبت به نسخه‌های 370 واتی در اختیار می‌گذارد.

برای مثال، اگر تعداد تجهیزات PoE زیاد باشد اما مصرف هر تجهیز پایین‌تر باشد، می‌توان از ظرفیت PoE سوئیچ برای تعداد بیشتری دستگاه استفاده کرد. در مقابل، برای تجهیزاتی که به توان بالاتری نزدیک به سقف 30 وات نیاز دارند، باید مجموع مصرف واقعی همه پورت‌ها با بودجه 740 وات مقایسه شود و صرفاً تعداد پورت‌های PoE ملاک انتخاب قرار نگیرد.

دو Uplink ده گیگابیتی نیز برای ساختارهایی اهمیت دارند که ترافیک 48 پورت Gigabit باید به سمت یک لایه بالاتر منتقل شود. در چنین شرایطی، استفاده از 10G در مسیر Uplink می‌تواند ظرفیت بیشتری نسبت به Uplinkهای 1G فراهم کند.

اگر 740 وات PoE موردنیاز نیست، مدل WS-C2960XR-48LPD-I با 370 وات PoE و همان دو Uplink 10G SFP+ می‌تواند گزینه متفاوتی باشد. از طرف دیگر، اگر به PoE 740 وات نیاز دارید اما چهار Uplink یک گیگابیتی برای پروژه کافی است، WS-C2960XR-48FPS-I ساختار متفاوتی ارائه می‌دهد؛ این مدل به‌جای دو SFP+، چهار SFP دارد. این تفاوت‌ها هنگام انتخاب بین مدل‌های نزدیک خانواده 2960XR اهمیت زیادی دارند.

لوازم جانبی و تجهیزات سازگار با سوئیچ سیسکو WS-C2960XR-48FPD-I

برای دو Uplink ده گیگابیتی می‌توان از ماژول‌های SFP-10G-SR برای فیبر مالتی‌مود و SFP-10G-LR برای فیبر سینگل‌مود استفاده کرد. برای قابلیت Stack نیز تجهیزاتی مانند C2960X-STACK، C2960X-FIBER-STK، C2960X-HYBRID-STK و کابل‌های CAB-STK-E-0.5M، CAB-STK-E-1M و CAB-STK-E-3M در مستندات Cisco برای این خانواده معرفی شده‌اند. برای Redundant Power نیز پاور PWR-C2-1025WAC به‌عنوان منبع تغذیه دوم قابل استفاده است.
