سوئیچ سیسکو مدل WS-C2960X-48LPS-L

توضیحات کلی سوئیچ سیسکو WS-C2960X-48LPS-L

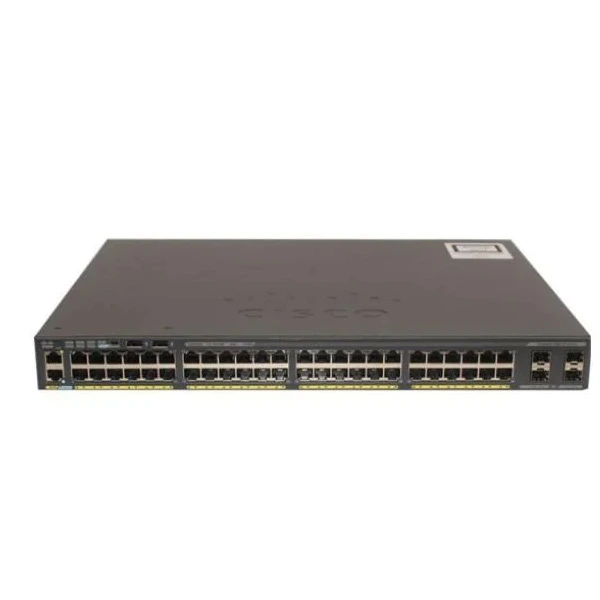

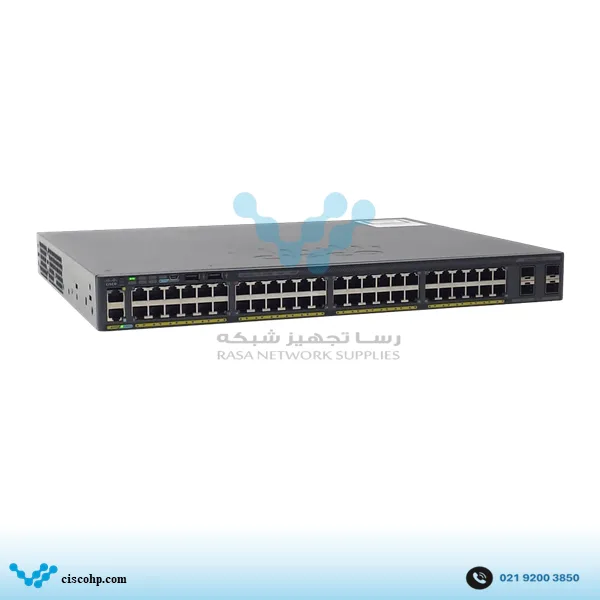

سوئیچ سیسکو WS-C2960X-48LPS-L یک سوئیچ مدیریتی 48 پورتی از خانواده Catalyst 2960-X است که 48 پورت Gigabit Ethernet با سرعت 10/100/1000 را در اختیار قرار می‌دهد. در کنار پورت‌های Downlink، چهار Uplink از نوع 1G SFP دارد که برای اتصال لینک‌های فیبر نوری و توسعه مسیرهای بالادست استفاده می‌شوند. این ترکیب، مدل 48LPS-L را از نسخه‌هایی مانند WS-C2960X-48LPD-L که به دو Uplink ده گیگابیتی SFP+ مجهز هستند، متمایز می‌کند.

قابلیت PoE+ یکی از ویژگی‌های اصلی این مدل است. بودجه PoE برابر 370 وات در نظر گرفته شده و سوئیچ می‌تواند برق تجهیزات سازگار را مستقیماً از طریق کابل شبکه تأمین کند. این قابلیت برای اتصال تجهیزاتی مانند تلفن IP، دوربین تحت شبکه و Access Point اهمیت دارد، زیرا در این حالت علاوه بر انتقال داده، برق موردنیاز تجهیز نیز از همان کابل Ethernet تأمین می‌شود. Cisco برای این خانواده امکان تأمین حداکثر 30 وات روی بخشی از پورت‌ها و 15.4 وات در سناریوی PoE عمومی را مشخص کرده است؛ بنابراین تعداد واقعی تجهیزات قابل تغذیه باید بر اساس توان مصرفی آن‌ها و مجموع بودجه 370 وات محاسبه شود.

از نظر نرم‌افزاری، WS-C2960X-48LPS-L با Cisco IOS LAN Base عرضه شده و از قابلیت‌های مدیریتی سری Catalyst 2960-X بهره می‌برد. این مدل همچنین از FlexStack-Plus و FlexStack-Extended پشتیبانی می‌کند و در صورت استفاده از تجهیزات لازم، امکان Stack کردن چند سوئیچ سازگار را فراهم می‌سازد. این قابلیت زمانی اهمیت بیشتری پیدا می‌کند که تعداد پورت‌های موردنیاز از ظرفیت یک دستگاه بیشتر باشد یا مدیریت چند سوئیچ به‌صورت یک مجموعه واحد موردنیاز باشد.

از نظر ظرفیت پردازشی، این سوئیچ دارای 216Gbps ظرفیت Switching، 108Gbps ظرفیت Forwarding و نرخ Forwarding برابر 107.1Mpps است. جدول MAC آن ظرفیت 16K آدرس را دارد و حداکثر 1023 VLAN فعال برای آن اعلام شده است. بنابراین در انتخاب این مدل، علاوه بر تعداد پورت و بودجه PoE، ظرفیت پردازش و قابلیت‌های مدیریتی نیز باید در نظر گرفته شوند.

برای بررسی جزئیات کامل مشخصات، قابلیت‌ها و پیکربندی‌های خانواده، می‌توانید به دیتاشیت رسمی Cisco Catalyst 2960-X مراجعه کنید.

سوئیچ سیسکو WS-C2960X-48LPS-L برای چه پروژه‌هایی مناسب است؟

وجود 48 پورت Gigabit باعث می‌شود WS-C2960X-48LPS-L برای پروژه‌هایی مناسب باشد که تعداد زیادی تجهیز کابلی با اتصال 10/100/1000 دارند. کامپیوترها، پرینترهای شبکه، تلفن‌های IP، دوربین‌های تحت شبکه و Access Pointها می‌توانند به پورت‌های Downlink متصل شوند و تجهیزات PoE نیز بدون نیاز به آداپتور برق جداگانه، انرژی موردنیاز خود را از سوئیچ دریافت کنند.

چهار Uplink از نوع 1G SFP نیز امکان برقراری لینک فیبر نوری را در اختیار قرار می‌دهد. برای مثال، اگر سوئیچ در یک طبقه یا بخش مجزا قرار داشته باشد، می‌توان از پورت‌های SFP برای اتصال آن به سوئیچ بالادست از طریق فیبر استفاده کرد. در این مدل، Uplinkها 1G هستند؛ بنابراین اگر پروژه به لینک‌های 10Gbps نیاز داشته باشد، باید به سراغ مدل‌هایی مانند  WS-C2960X-48LPD-L با دو پورت 10G SFP+ رفت.

بودجه 370 واتی PoE نیز باعث می‌شود این مدل برای مجموعه‌هایی که تعداد قابل‌توجهی تجهیزات PoE دارند، گزینه قابل‌بررسی باشد. با این حال، هنگام طراحی باید مجموع توان مصرفی تجهیزات را محاسبه کرد؛ برای مثال، تعداد دوربین‌ها یا Access Pointهای قابل تغذیه صرفاً با شمردن پورت‌های PoE مشخص نمی‌شود و توان مصرفی هر تجهیز نیز اهمیت دارد.

اگر ظرفیت PoE بیشتری نیاز دارید، WS-C2960X-48FPS-L از همان 48 پورت Gigabit و چهار Uplink نوع 1G SFP استفاده می‌کند، اما بودجه PoE آن 740 وات است. در مقابل، اگر اولویت اصلی سرعت Uplink باشد،  WS-C2960X-48LPD-L با دو Uplink نوع 10G SFP+ انتخاب متفاوتی خواهد بود.

لوازم جانبی و تجهیزات سازگار با سوئیچ سیسکو WS-C2960X-48LPS-L

برای استفاده از پورت‌های Uplink این سوئیچ می‌توان از ماژول‌های SFP یک گیگابیتی استفاده کرد. ماژول GLC-SX-MMD برای فیبر مالتی‌مود، GLC-LH-SMD برای فیبر سینگل‌مود و GLC-ZX-SMD برای لینک‌های سینگل‌مود با مسافت طولانی‌تر کاربرد دارد. برای اتصال از طریق کابل شبکه مسی نیز می‌توان از ماژول GLC-T استفاده کرد. همچنین برای استفاده از قابلیت Stack در چند سوئیچ 2960X ، ماژول C2960X-STACK و کابل Stack موردنیاز است. انتخاب ماژول SFP باید بر اساس نوع فیبر، فاصله لینک و تجهیزات طرف مقابل انجام شود.
