سوئیچ سیسکو مدل WS-C2960X-24PS-L

توضیحات کلی سوئیچ سیسکو WS-C2960X-24PS-L

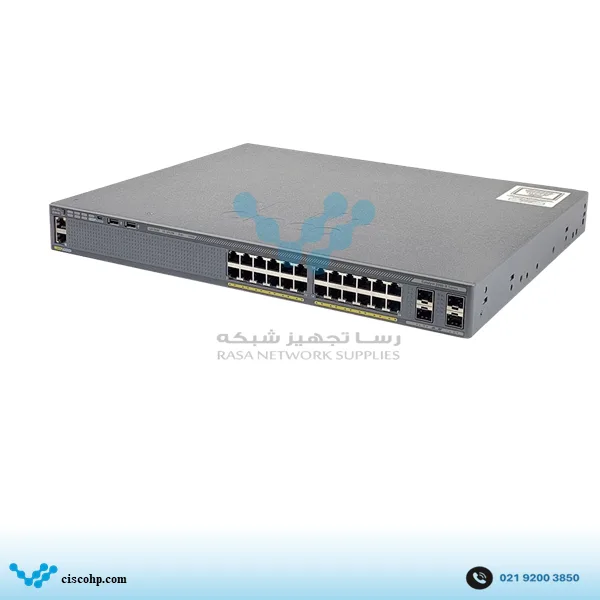

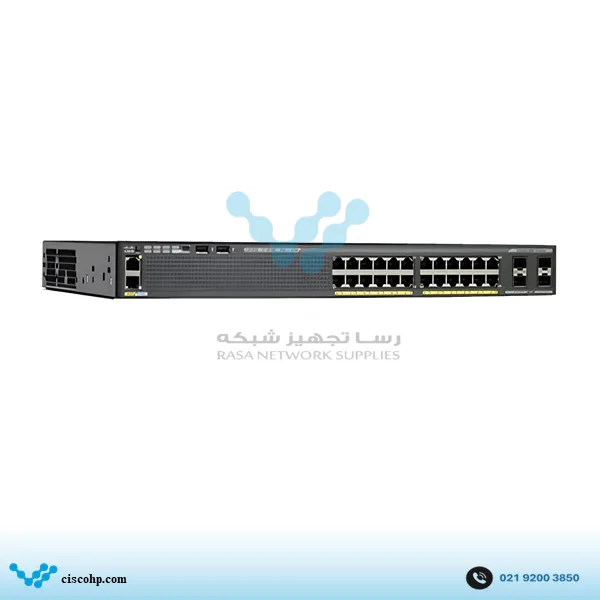

سوئیچ سیسکو WS-C2960X-24PS-L ترکیبی از ۲۴ پورت Gigabit Ethernet، قابلیت PoE+ و چهار Uplink از نوع SFP را در اختیار می‌گذارد. پورت‌های Downlink از سرعت 10/100/1000Mbps پشتیبانی می‌کنند و علاوه بر انتقال داده، امکان تأمین برق تجهیزاتی مانند تلفن IP، دوربین مداربسته و Access Point را نیز دارند. به همین دلیل، در پروژه‌هایی که چند نوع تجهیز با نیازهای متفاوت قرار است روی یک سوئیچ متمرکز شوند، ترکیب پورت و PoE این مدل اهمیت پیدا می‌کند. جزئیات فنی این پورت‌ها و قابلیت‌های مدل در دیتاشیت رسمی Cisco Catalyst 2960-X نیز ارائه شده است.

بودجه PoE برابر با 370 وات است و حداکثر توان قابل ارائه روی هر پورت به 30 وات می‌رسد. البته 370 وات ظرفیت کل دستگاه است و نمی‌توان 30 وات را برای هر ۲۴ پورت به‌صورت هم‌زمان در نظر گرفت. برای انتخاب دقیق‌تر، باید مصرف واقعی تجهیزاتی که قرار است به سوئیچ متصل شوند محاسبه شود. این موضوع در پروژه‌هایی که تعداد زیادی دوربین، تلفن IP یا Access Point دارند اهمیت بیشتری پیدا می‌کند.

چهار Uplink از نوع SFP نیز با سرعت 1Gbps کار می‌کنند و امکان اتصال به سوئیچ بالادستی یا برقراری لینک از طریق فیبر نوری را فراهم می‌سازند. در نتیجه، در صورتی که مسیر ارتباطی بین رک‌ها یا بخش‌های مختلف از فیبر استفاده کند، می‌توان با انتخاب ماژول SFP مناسب این سوئیچ را به همان بستر متصل کرد. Cisco نیز ماژول‌های مختلفی مانند GLC-SX-MMD، GLC-LH-SMD و GLC-T را برای کاربردهای مختلف Gigabit Ethernet معرفی کرده است.

WS-C2960X-24PS-L از FlexStack-Plus و FlexStack-Extended نیز پشتیبانی می‌کند و امکان استفاده از قابلیت Stack را دارد. این ویژگی زمانی کاربردی است که تعداد پورت‌های موردنیاز در آینده افزایش پیدا کند و بخواهید چند دستگاه سازگار را در قالب یک مجموعه مدیریت کنید. قابلیت Stack در این مدل اختیاری است و به تجهیزات مربوط به آن نیاز دارد.

از نظر عملکرد، ظرفیت Switching این مدل 216Gbps و ظرفیت Forwarding آن 108Gbps است و نرخ Forwarding به 71.4Mpps می‌رسد. حافظه 512MB DRAM، حافظه 128MB Flash و جدول 16K MAC Address نیز از دیگر مشخصات سخت‌افزاری آن هستند. نرخ Forwarding برابر 71.4Mpps برای WS-C2960X-24PS-L در مستندات رسمی Cisco نیز ثبت شده است.

سوئیچ سیسکو WS-C2960X-24PS-L برای چه پروژه‌هایی مناسب است؟

WS-C2960X-24PS-L زمانی انتخاب قابل‌توجهی است که بخشی از تجهیزات پروژه به PoE نیاز داشته باشند و در عین حال چهار Uplink گیگابیتی در اختیار داشته باشید. برای مثال، در یک مجموعه اداری می‌توان تلفن‌های IP را مستقیماً به پورت‌های PoE متصل کرد و برق و دیتا را از طریق همان کابل شبکه منتقل کرد. Access Pointها نیز می‌توانند از همین روش استفاده کنند و نیاز به آداپتور برق جداگانه برای هر دستگاه کاهش پیدا می‌کند.

در سیستم‌های نظارت تصویری، ۲۴ پورت PoE+ امکان اتصال مستقیم دوربین‌ها را فراهم می‌کنند. در این حالت، علاوه بر تعداد دوربین‌ها باید مصرف برق آن‌ها را نیز در نظر گرفت تا مجموع توان موردنیاز از ظرفیت 370 واتی سوئیچ بیشتر نشود.

چهار Uplink SFP نیز برای اتصال به تجهیزات بالادستی یا لینک‌های فیبر نوری کاربرد دارند. بنابراین اگر یک رک به مجموعه‌ای از تجهیزات PoE مجهز باشد و ارتباط آن با بخش بالاتر از طریق فیبر برقرار شود، این مدل می‌تواند هر دو نیاز را با یک دستگاه پوشش دهد.

اگر پروژه به Uplinkهای 10Gbps نیاز داشته باشد، WS-C2960X-24PD-L گزینه نزدیک‌تری در همین خانواده است؛ اما اگر چهار لینک 1Gbps برای مسیرهای بالادستی کافی باشد، 24PS-L ترکیب متفاوتی از PoE و Uplink در اختیار می‌گذارد. در طرف مقابل، برای پروژه‌ای که PoE لازم ندارد، WS-C2960X-24TS-L گزینه ساده‌تری از همین خانواده خواهد بود.

لوازم جانبی و تجهیزات سازگار با سوئیچ سیسکو WS-C2960X-24PS-L

برای استفاده از Uplinkهای این مدل می‌توان از ماژول‌های GLC-SX-MMD و GLC-LH-SMD برای اتصال فیبر نوری و GLC-T برای اتصال از طریق کابل گیگابیت مسی (RJ-45) استفاده کرد. این ماژول‌ها در مستندات رسمی Cisco به‌ترتیب برای 1000BASE-SX، 1000BASE-LX/LH و 1000BASE-T معرفی شده‌اند. در صورت استفاده از قابلیت Stack نیز ماژول C2960X-STACK به همراه کابل‌های CAB-STK-E موردنیاز است. انتخاب این تجهیزات به نوع لینک و نیاز پروژه بستگی دارد.
