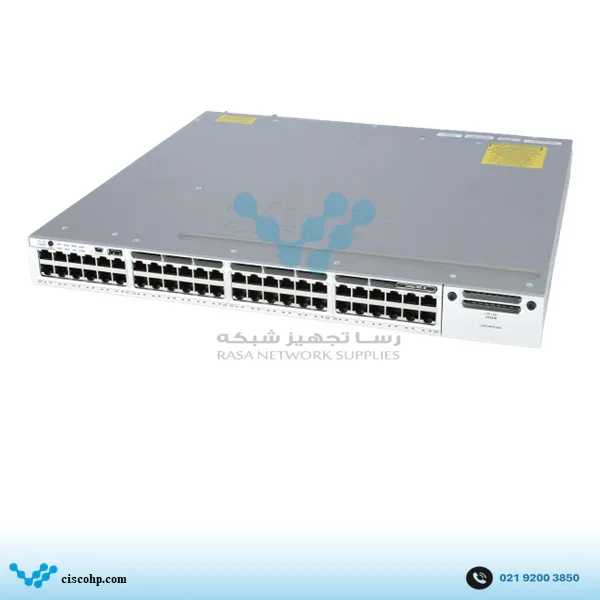

سوئیچ سیسکو مدل WS-C3850-48T-S

توضیحات کلی سوئیچ سیسکو WS-C3850-48T-S

اگر سه عضو ۴۸ پورتی این خانواده را که تا امروز بررسی شده‌اند در کنار هم بگذاریم، الگوی روشنی دیده می‌شود: WS-C3850-48P-S با PoE+‎ استاندارد و WS-C3850-48F-S با بودجه بزرگ‌تر Full PoE، هر دو روی همان سطح لایسنس IP Base ساخته شده‌اند. سوئیچ سیسکو WS-C3850-48T-S سومین ضلع همین مثلث است؛ همان IP Base، اما بدون هیچ مداری برای تأمین برق روی پورت‌ها. به بیان دیگر، این مدل نسخه «داده خالص» رده IP Base در میان سه سوئیچ ۴۸ پورتی گیگابیت این خانواده محسوب می‌شود.

چون پورت‌های این دستگاه هیچ توانی به تجهیزات جانبی منتقل نمی‌کنند، منبع تغذیه استاندارد آن به کوچک‌ترین گزینه خانواده یعنی PWR-C1-350WAC محدود می‌ماند؛ همان پاوری که در مدل خواهر IP Services این رده (WS-C3850-48T-E) هم استفاده می‌شود، چون هر دو از یک سخت‌افزار پایه با تفاوت فقط در Feature Set نرم‌افزاری ساخته شده‌اند.

از نظر پردازشی، طبق دیتاشیت رسمی Cisco Catalyst 3850 Series، ظرفیت Switching سوئیچ WS-C3850-48T-S ۱۷۶ گیگابیت بر ثانیه و نرخ Forwarding آن ۱۳۰.۹۵ میلیون بسته در ثانیه است؛ دقیقاً همان دو رقم کل رده ۴۸ پورتی گیگابیت این خانواده، چون این دو مشخصه به سیلیکون سوئیچینگ مشترک وابسته‌اند و نه به سطح لایسنس یا نوع پاور.

لایسنس IP Base روی این مدل، مسیریابی را به Static Routing، RIPv1، RIPv2، RIPng و EIGRP Stub محدود می‌کند؛ برخلاف WS-C3850-48T-E که با IP Services علاوه بر OSPF، BGP و IS-IS، یک کنترلر Wireless داخلی هم دارد. روی WS-C3850-48T-S، کنترلر Wireless داخلی اصلاً ارائه نمی‌شود، چون این قابلیت اختصاصاً مربوط به سطح IP Services خانواده ۳۸۵۰ است.

جدول MAC تا ۳۲,۰۰۰ ورودی، حداکثر ۲۴,۰۰۰ مسیر IPv4، تا ۴,۰۰۰ VLAN ID، ۱,۰۰۰ SVI و ۴۸,۰۰۰ ورودی Flexible NetFlow روی این مدل پشتیبانی می‌شود؛ همان مقادیر جدول‌بندی که در کل رده ۴۸ پورتی این خانواده مشترک است. حافظه دستگاه ۴ گیگابایت RAM و ۲ گیگابایت Flash است و اندازه Jumbo Frame تا ۹۱۹۸ بایت پشتیبانی می‌شود.

این شاسی یک اسلات خالی برای Network Module هم دارد که به‌صورت پیش‌فرض بدون ماژول عرضه می‌شود؛ گزینه‌های C3850-NM-4-1G، C3850-NM-2-10G و C3850-NM-4-10G برای WS-C3850-48T-S رسماً پشتیبانی می‌شوند و امکان انتخاب سرعت Uplink متناسب با نیاز واقعی شبکه را فراهم می‌کنند.

پشتیبانی از StackWise-480 (پهنای باند ۴۸۰ گیگابیت بر ثانیه، حداکثر ۹ عضو) روی WS-C3850-48T-S نیز فعال است؛ تنها الزام مشترک این معماری در سراسر خانواده ۳۸۵۰ این است که همه اعضای یک Stack باید سطح لایسنس یکسانی داشته باشند.

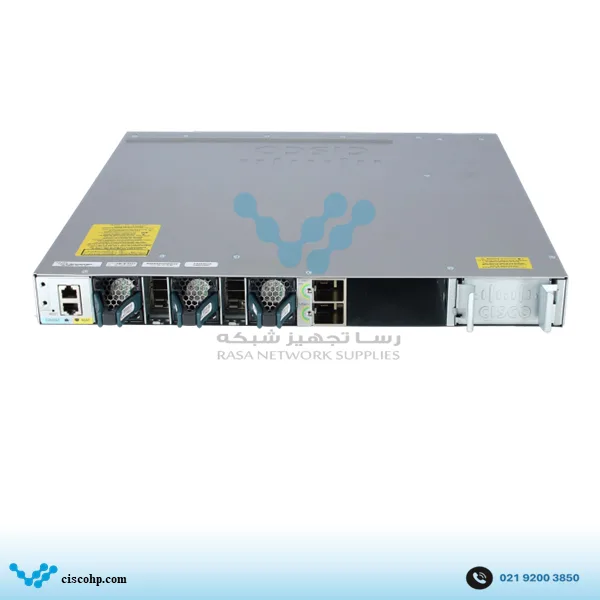

از نظر فیزیکی، این سوئیچ در قالب رک‌مونت 1U ساخته شده و ابعاد آن حدود ۴.۴۵ × ۴۴.۵ × ۴۵ سانتی‌متر است؛ همان عمق شاسی مدل خواهر IP Services آن، چون هر دو از پاور ۳۵۰ واتی یکسان استفاده می‌کنند و نیازی به فضای اضافه برای پاورهای بزرگ‌تر ۷۱۵ یا ۱۱۰۰ واتی مدل‌های PoE ندارند. وزن دستگاه حدود ۷.۷ کیلوگرم و میانگین زمان بین خرابی (MTBF) آن حدود ۳۰۳,۶۶۰ ساعت گزارش شده است.

سوئیچ سیسکو WS-C3850-48T-S برای چه پروژه‌هایی مناسب است؟

برای شبکه‌هایی که فقط به Switching گیگابیتی روی تعداد زیادی پورت و مسیریابی پایه بین چند VLAN نیاز دارند، بدون این‌که کنترلر Wireless داخلی یا پروتکل‌های پیشرفته‌ای مانند OSPF در برنامه باشند، WS-C3850-48T-S معمولاً کم‌هزینه‌ترین گزینه ۴۸ پورتی همین خانواده است. یک اتاق سرور یا مرکز داده کوچک که تجهیزات آن از منبع تغذیه مستقل استفاده می‌کنند، نمونه رایج این سناریو است.

در پروژه‌هایی که تعداد زیادی کامپیوتر، پرینتر یا تجهیز شبکه با رابط RJ-45 باید به یک نقطه متمرکز متصل شوند و هیچ‌کدام از آن‌ها نیازی به تغذیه از طریق کابل شبکه ندارند، تجمیع این اتصالات در یک شاسی ۴۸ پورتی به‌جای چند سوئیچ کوچک‌تر، مدیریت رک را ساده‌تر می‌کند.

اگر بودجه پروژه محدود است اما نیاز به سرعت پورت یا توان بیشتر از گیگابیت وجود ندارد، انتخاب WS-C3850-48T-S نسبت به WS-C3850-48P-S یا WS-C3850-48F-S معمولاً منطقی‌تر است؛ چون هزینه مدار PoE در این پروژه بدون استفاده باقی می‌ماند.

در شبکه‌هایی که علاوه بر Switching، به مسیریابی سازمانی کامل‌تر (OSPF، BGP) یا مدیریت اکسس‌پوینت از طریق کنترلر داخلی نیاز پیدا می‌شود، باید سراغ WS-C3850-48T-E رفت؛ ارتقای لایسنس از IP Base به IP Services روی همین شاسی معمولاً گزینه اقتصادی‌تری نسبت به خرید یک SKU جداگانه نیست.

از طرف دیگر، اگر پروژه به تأمین برق تجهیزات از طریق پورت شبکه نیاز دارد، هیچ‌کدام از دو نسخه T این خانواده (نه 48T-S، نه 48T-E) گزینه مناسبی نیستند؛ باید مستقیماً سراغ WS-C3850-48P-S یا WS-C3850-48F-S رفت.

لوازم جانبی و تجهیزات سازگار با سوئیچ سیسکو WS-C3850-48T-S

برای توسعه Uplink سوئیچ WS-C3850-48T-S، سه گزینه Network Module رسماً پشتیبانی می‌شوند: NM-4-1G با چهار پورت SFP گیگابیتی، NM-2-10G با ترکیبی از رابط‌های 1GbE و 10GbE، و NM-4-10G که چهار لینک 10GbE مستقل در اختیار می‌گذارد.

انتخاب Transceiver مناسب به نوع پورت ماژول نصب‌شده بستگی دارد: روی اسلات‌های گیگابیتی، GLC-SX-MMD برای فیبر Multimode و GLC-LH-SMD برای فیبر Single-Mode استفاده می‌شود؛ روی اسلات‌های ۱۰ گیگابیتی واقعی نیز باید سراغ SFP-10G-SR یا SFP-10G-LR رفت.

برای تشکیل Stack بین چند دستگاه سازگار همین خانواده، کابل‌های STACK-T1-50CM، STACK-T1-1M و STACK-T1-3M در دسترس هستند و طول مناسب باید متناسب با چیدمان فیزیکی رک انتخاب شود؛ کابل‌های StackPower نیز جداگانه و بر اساس نیاز طراحی سفارش داده می‌شوند.
