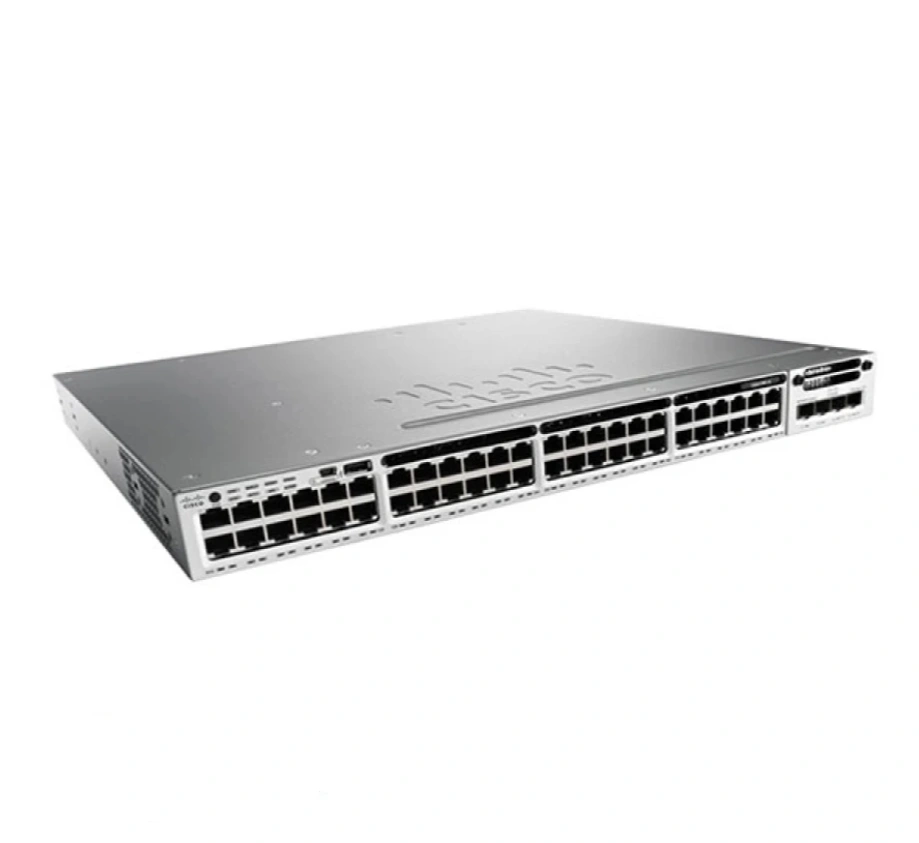

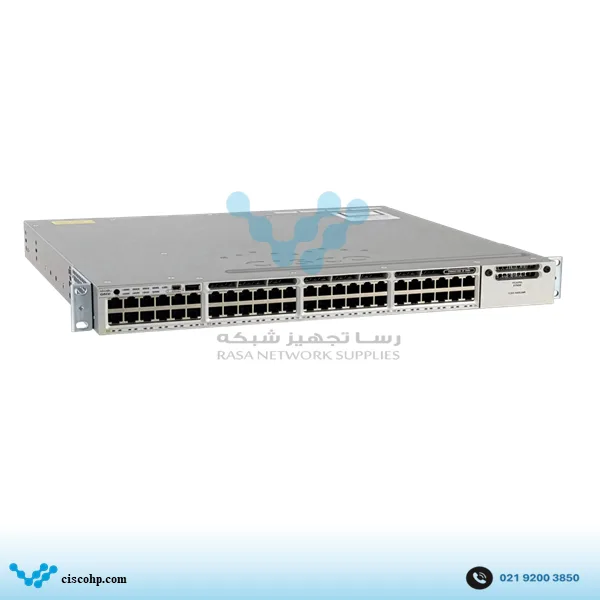

سوئیچ سیسکو مدل WS-C3850-48P-S

توضیحات کلی سوئیچ سیسکو WS-C3850-48P-S

در میان سه عضو ۴۸ پورتی خانواده Catalyst 3850 که تا امروز بررسی شده‌اند، WS-C3850-48P-S همان نسخه پایه و متعادل محسوب می‌شود: نه معماری Full PoE با بودجه بزرگ WS-C3850-48F-S را دارد، نه پورت‌های Multigigabit و UPOE سوئیچ WS-C3850-12X48U-S را؛ در عوض، هر ۴۸ پورت آن از نوع 10/100/1000 Ethernet با پشتیبانی استاندارد PoE+‎ است. همین سادگی نسبی، آن را به گزینه‌ای تبدیل می‌کند که معمولاً هزینه پایین‌تری نسبت به دو خواهر پرقدرت‌تر خود دارد.

فناوری PoE+‎ روی این مدل بر پایه IEEE 802.3at کار می‌کند و سقف هر پورت را تا ۳۰ وات می‌رساند. منبع تغذیه پیش‌فرض دستگاه PWR-C1-715WAC است که بودجه کل PoE را روی ۴۳۵ وات نگه می‌دارد؛ رقمی که تقریباً نصف بودجه ۸۰۰ واتی WS-C3850-48F-S با پاور ۱۱۰۰ واتی آن است. در صورت افزودن یک PWR-C1-1100WAC دوم به‌عنوان پاور ثانویه، این بودجه تا ۱,۵۳۵ وات هم افزایش می‌یابد. نکته مهم طراحی این است که ۳۰ وات اعلام‌شده برای هر پورت، به معنای در دسترس بودن هم‌زمان این مقدار روی تمام ۴۸ پورت نیست؛ محاسبه واقعی باید بر اساس مجموع مصرف تجهیزات و بودجه کل ۴۳۵ واتی انجام شود.

از نظر پردازشی، طبق دیتاشیت رسمی Cisco Catalyst 3850 Series، ظرفیت Switching سوئیچ WS-C3850-48P-S به ۱۷۶ گیگابیت بر ثانیه می‌رسد و نرخ Forwarding آن ۱۳۰.۹۵ میلیون بسته در ثانیه است؛ همان دو رقمی که در کل رده ۴۸ پورتی گیگابیت خانواده ۳۸۵۰ دیده می‌شود، چون این دو مشخصه به سیلیکون سوئیچینگ مشترک این رده وابسته‌اند، نه به نوع دقیق PoE یا بودجه توان.

لایسنس این SKU از نوع IP Base است و قابلیت‌های مسیریابی Static، RIP، RIPng، EIGRP Stub در کنار مدیریت VLAN، ACL و QoS را در اختیار می‌گذارد. جدول MAC تا ۳۲,۰۰۰ ورودی، تا ۴,۰۰۰ VLAN ID، ۱,۰۰۰ SVI و ۴۸,۰۰۰ ورودی Flexible NetFlow پشتیبانی می‌شود. حافظه دستگاه ۴ گیگابایت RAM و ۲ گیگابایت Flash است.

این شاسی یک اسلات خالی برای Network Module هم دارد که به‌صورت پیش‌فرض بدون ماژول عرضه می‌شود؛ گزینه‌های C3850-NM-4-1G، C3850-NM-2-10G و C3850-NM-4-10G برای WS-C3850-48P-S رسماً پشتیبانی می‌شوند و امکان ساخت Uplink گیگابیتی یا ۱۰ گیگابیتی به سمت لایه‌های بالاتر شبکه را فراهم می‌کنند.

پشتیبانی از StackWise-480 (پهنای باند ۴۸۰ گیگابیت بر ثانیه، حداکثر ۹ عضو) و StackPower روی WS-C3850-48P-S نیز کامل فعال است؛ تنها الزام این است که همه اعضای یک Stack، از نظر سطح لایسنس با یکدیگر یکسان باشند.

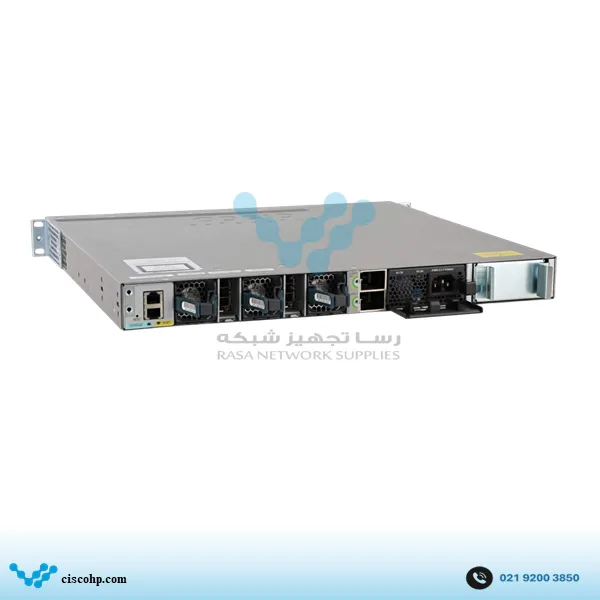

از نظر فیزیکی، این سوئیچ در قالب رک‌مونت 1U طراحی شده. نکته‌ای که کمتر به آن توجه می‌شود این است که ابعاد آن ۴.۴۵ × ۴۴.۵ × ۴۴.۵ سانتی‌متر است؛ یعنی عمق شاسی کوتاه‌تر از دو خواهر ۴۸ پورتی دیگر (۴۸.۸ سانتی‌متر)، چون پاور استاندارد ۷۱۵ واتی این مدل به فضای داخلی کمتری نیاز دارد و نیازی به شاسی عمیق‌تر برای جادادن پاور ۱۱۰۰ واتی به‌عنوان پیش‌فرض نیست. وزن دستگاه با یک پاور نصب‌شده حدود ۷.۹ کیلوگرم و میانگین زمان بین خرابی (MTBF) آن حدود ۲۴۱,۰۵۰ ساعت گزارش شده است.

سوئیچ سیسکو WS-C3850-48P-S برای چه پروژه‌هایی مناسب است؟

برای اکثر شبکه‌های سازمانی، آموزشی یا اداری که فقط به اتصال Gigabit و PoE+‎ استاندارد روی تعداد زیادی پورت نیاز دارند، بدون این‌که مصرف تجهیزات از سقف ۳۰ واتی PoE+‎ فراتر برود، WS-C3850-48P-S معمولاً کافی‌ترین و مقرون‌به‌صرفه‌ترین انتخاب همین خانواده است. تلفن‌های IP معمولی، اکسس‌پوینت‌های نسل قدیمی‌تر و اکثر دوربین‌های تحت شبکه در همین محدوده مصرف قرار می‌گیرند.

در پروژه‌هایی که تعداد بالایی Endpoint در یک طبقه یا ساختمان باید هم‌زمان به شبکه و برق متصل شوند، تجمیع این نیاز در یک شاسی ۴۸ پورتی به‌جای چند سوئیچ ۲۴ پورتی، تعداد تجهیزات Access موردنیاز و پیچیدگی مدیریت رک را کاهش می‌دهد.

اگر بودجه پروژه محدود است اما نیاز به سرعت بالاتر از گیگابیت یا توان بیش از ۳۰ وات در هر پورت وجود ندارد، انتخاب WS-C3850-48P-S به‌جای WS-C3850-48F-S یا WS-C3850-12X48U-S معمولاً منطقی‌تر است؛ چون هزینه اضافه بودجه بزرگ‌تر PoE یا مدار Multigigabit/UPOE در این پروژه بدون استفاده باقی می‌ماند.

از طرف دیگر، برای شبکه‌هایی که Uplink ده گیگابیتی به سمت Distribution یا Core لازم دارند، نصب C3850-NM-4-10G روی همین شاسی امکان چهار رابط 10GbE را فراهم می‌کند؛ بنابراین محدود بودن پورت‌های Access به 1GbE، به معنای محدودیت در سرعت لینک بالادستی نیست.

در مقابل، اگر تعداد قابل توجهی تجهیز پرمصرف (بالاتر از ۳۰ وات) یا نیاز به سرعت پورت فراتر از گیگابیت در برنامه پروژه باشد، باید مستقیماً سراغ WS-C3850-48F-S (بودجه بزرگ‌تر PoE+‎) یا WS-C3850-12X48U-S (پورت‌های Multigigabit با UPOE) رفت؛ ارتقای بعدی بودجه توان روی همین شاسی معمولاً گزینه اقتصادی‌تری نیست.

لوازم جانبی و تجهیزات سازگار با سوئیچ سیسکو WS-C3850-48P-S

Cisco سه گزینه Network Module را به‌صورت رسمی برای WS-C3850-48P-S در ماتریس سازگاری سری 3850 فهرست کرده است: NM-4-1G که چهار رابط SFP گیگابیتی اضافه می‌کند، NM-2-10G که ترکیبی از رابط‌های 1GbE و 10GbE ارائه می‌دهد، و NM-4-10G که برای پروژه‌های نیازمند چهار لینک 10GbE هم‌زمان مناسب‌تر است.

برای پورت‌های گیگابیتی این ماژول‌ها، ترنسیورهایی مانند GLC-SX-MMD روی فیبر Multimode و GLC-LH-SMD روی فیبر Single-Mode گزینه‌های متداول‌اند؛ برای پورت‌های 10 گیگابیتی واقعی، انتخاب باید بین SFP-10G-SR (مسافت کوتاه‌تر) و SFP-10G-LR (مسافت بلندتر) بر اساس نوع فیبر انجام شود.

خانواده منبع تغذیه ماژولار سری 3850 شامل PWR-C1-350WAC، PWR-C1-715WAC، PWR-C1-1100WAC و یک نسخه DC نیز می‌شود؛ اما بودجه واقعی PoE حاصل از هر ترکیب، متفاوت است و باید متناسب با پیکربندی نهایی WS-C3850-48P-S محاسبه شود، نه صرفاً بر اساس توان اسمی پاور.
