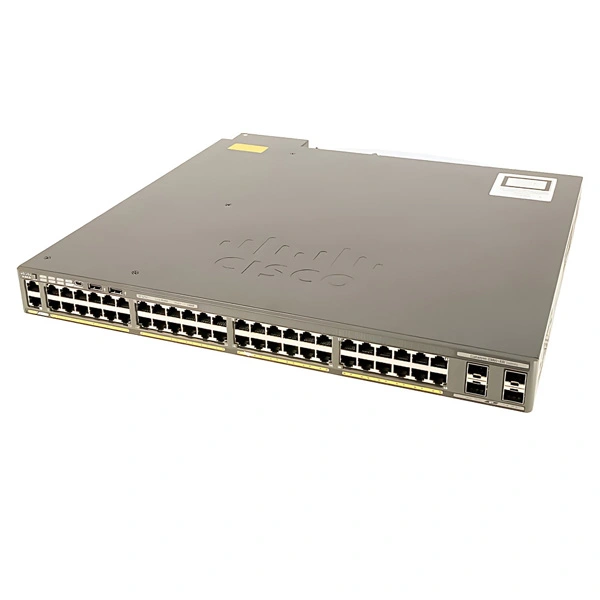

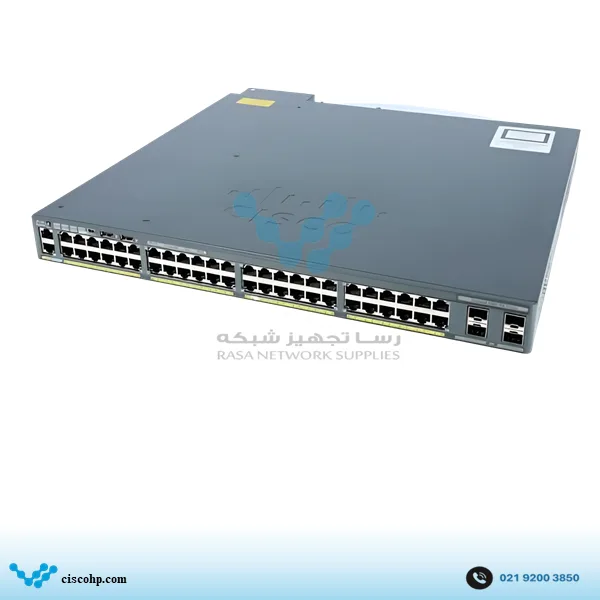

سوئیچ سیسکو مدل WS-C2960XR-48TS-I

توضیحات کلی سوئیچ سیسکو WS-C2960XR-48TS-I

سوئیچ سیسکو WS-C2960XR-48TS-I از خانواده Catalyst 2960-XR، یک سوئیچ مدیریتی 48 پورتی با قابلیت‌های Layer 2 و Layer 3 است که برای اتصال تعداد زیادی تجهیزات Gigabit و برقراری لینک‌های فیبر 1G در لایه بالادستی استفاده می‌شود. این مدل دارای 48 پورت 10/100/1000 Gigabit Ethernet و 4 پورت 1G SFP است و با Cisco IOS IP Lite ارائه می‌شود. برخلاف مدل‌هایی مانند WS-C2960XR-48LPD-I و WS-C2960XR-48FPD-I، در 48TS-I قابلیت PoE وجود ندارد؛ بنابراین تمام توان پورت‌های Downlink برای انتقال داده در نظر گرفته می‌شود.

ترکیب 48 پورت Gigabit با چهار Uplink فیبر 1G، این مدل را برای سناریوهایی مناسب می‌کند که تعداد زیادی اتصال کابلی لازم است اما نیازی به تأمین برق تجهیزات از طریق سوئیچ وجود ندارد. چهار اسلات SFP می‌توانند برای اتصال فیبر به سوئیچ‌های دیگر، لینک‌های بین رک‌ها یا تجهیزات بالادستی مورد استفاده قرار بگیرند. برای مقایسه، WS-C2960XR-48TD-I دو Uplink از نوع 10G SFP+ دارد؛ بنابراین انتخاب میان این دو مدل بیشتر به سرعت موردنیاز در Uplink و نوع ماژول فیبر بستگی دارد.

از نظر توان پردازشی، WS-C2960XR-48TS-I دارای 216Gbps ظرفیت Switching و 108Gbps ظرفیت Forwarding است و نرخ Forwarding آن 107.1Mpps اعلام شده است. 512MB حافظه DRAM و 128MB حافظه Flash نیز در اختیار سیستم‌عامل قرار دارد. این مدل حداکثر 1023 VLAN فعال را پشتیبانی می‌کند و برای مدیریت، قابلیت‌هایی مانند VLAN، ACL، QoS، SNMP و امکانات Routing ارائه‌شده در مجموعه ویژگی‌های IP Lite را در اختیار مدیر شبکه قرار می‌دهد.

یکی از ویژگی‌های مهم خانواده 2960-XR، پشتیبانی از FlexStack-Plus و FlexStack-Extended است. WS-C2960XR-48TS-I نیز می‌تواند با استفاده از ماژول‌ها و کابل‌های سازگار در یک Stack قرار گیرد. Cisco برای این خانواده ماژول‌هایی مانند C2960X-STACK و C2960X-FIBER-STK و کابل‌های Stack سازگار را معرفی کرده است.

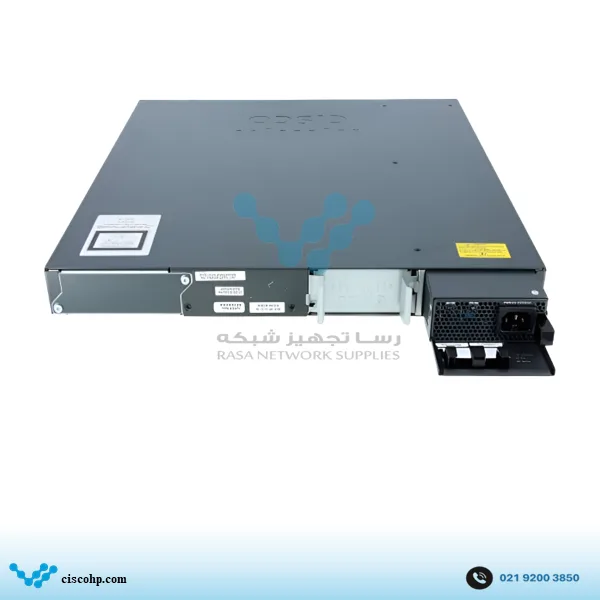

پاور این مدل PWR-C2-250WAC است و شاسی امکان نصب پاور دوم را نیز دارد. این قابلیت برای ایجاد افزونگی تغذیه اهمیت دارد و در صورت استفاده از دو پاور، خرابی یک منبع تغذیه لزوماً باعث خاموش شدن سوئیچ نمی‌شود. از آنجا که مدل 48TS-I فاقد PoE است، پاور دستگاه برای تأمین برق تجهیزات متصل به پورت‌های Ethernet استفاده نمی‌شود.

ابعاد دستگاه 4.45 × 40.8 × 44.5 سانتی‌متر و وزن آن حدود 6 کیلوگرم است و در رک به اندازه 1U فضا اشغال می‌کند. MTBF این مدل نیز 438,130 ساعت اعلام شده است که یک شاخص آماری برای قابلیت اطمینان سخت‌افزار محسوب می‌شود و نباید آن را به‌عنوان طول عمر تضمینی دستگاه در نظر گرفت.

برای بررسی جزئیات فنی و قابلیت‌های نرم‌افزاری، می‌توانید به دیتاشیت رسمی Cisco مراجعه کنید.

سوئیچ سیسکو WS-C2960XR-48TS-I برای چه پروژه‌هایی مناسب است؟

سوئیچ سیسکو WS-C2960XR-48TS-I زمانی انتخاب منطقی است که 48 پورت Gigabit Ethernet، چهار Uplink فیبر 1G و قابلیت‌های Layer 3 در سطح IP Lite موردنیاز باشد و تأمین برق تجهیزات از طریق سوئیچ در اولویت نباشد. نبود PoE باعث می‌شود این مدل بیشتر برای اتصال کامپیوترها، سرورها، پرینترها و سایر تجهیزات دارای منبع تغذیه مستقل مورد توجه قرار گیرد؛ در حالی که چهار اسلات SFP امکان ایجاد لینک‌های فیبر 1G را فراهم می‌کنند.

اگر در همین ساختار 48 پورتی به PoE نیاز دارید، WS-C2960XR-48LPS-I از نظر تعداد پورت و Uplink نزدیک‌ترین گزینه است. هر دو مدل 48 پورت Gigabit، چهار پورت 1G SFP و لایسنس IP Lite دارند، اما 48LPS-I دارای 370 وات بودجه PoE است و 48TS-I فاقد PoE است. اگر ظرفیت PoE بالاتری لازم باشد، WS-C2960XR-48FPS-I نیز با همین 48 پورت و چهار SFP، بودجه 740 وات PoE ارائه می‌دهد. بنابراین تفاوت این سه مدل مستقیماً به نیاز یا عدم نیاز به PoE و مقدار توان موردنیاز تجهیزات متصل مربوط می‌شود.

برای پروژه‌ای که Uplink سریع‌تر از 1G اهمیت دارد، مقایسه با WS-C2960XR-48TD-I مهم‌تر است. هر دو مدل 48 پورت Gigabit، بدون PoE و دارای IP Lite هستند، اما 48TS-I چهار Uplink از نوع 1G SFP دارد، در حالی که 48TD-I به 2 پورت 10G SFP+ مجهز شده است. بنابراین اگر اتصال بالادستی یا لینک بین رک‌ها به 10Gbps نیاز داشته باشد، 48TD-I انتخاب مناسب‌تری است؛ در غیر این صورت چهار پورت SFP در 48TS-I تعداد بیشتری مسیر فیبر 1G در اختیار قرار می‌دهد.

از نظر تعداد پورت نیز WS-C2960XR-24TS-I مدل نزدیک‌تر در همین خانواده است. هر دو مدل فاقد PoE، مجهز به چهار SFP و دارای IP Lite هستند؛ تفاوت اصلی این است که 24TS-I دارای 24 پورت Gigabit و 48TS-I دارای 48 پورت Gigabit است. بنابراین انتخاب میان آن‌ها بیشتر به تعداد اتصالات کابلی موردنیاز بستگی دارد.

لوازم جانبی و تجهیزات سازگار با سوئیچ سیسکو WS-C2960XR-48TS-I

چهار Uplink مدل WS-C2960XR-48TS-I از نوع 1G SFP هستند و می‌توانند با ماژول‌هایی مانند GLC-SX-MMD برای لینک‌های مالتی‌مود، GLC-LH-SMD برای لینک‌های سینگل‌مود تا 10 کیلومتر و GLC-T برای اتصال روی بستر مسی استفاده شوند. برای لینک‌های سینگل‌مود با مسافت بیشتر نیز GLC-ZX-SMD در فهرست ماژول‌های قابل استفاده این خانواده قرار دارد. همچنین برای ایجاد Stack، تجهیزات C2960X-STACK، C2960X-FIBER-STK و C2960X-HYBRID-STK و برای افزونگی تغذیه، پاور دوم PWR-C2-250WAC قابل استفاده است.
