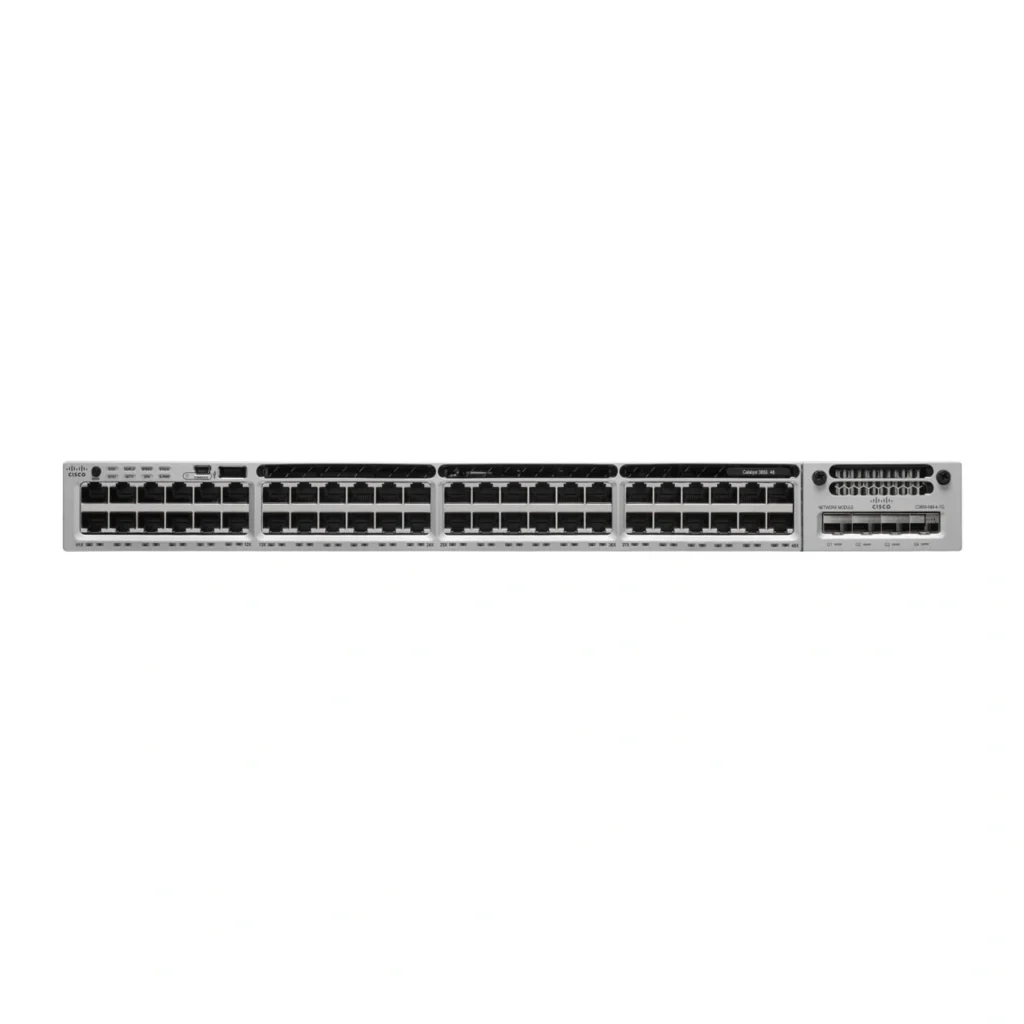

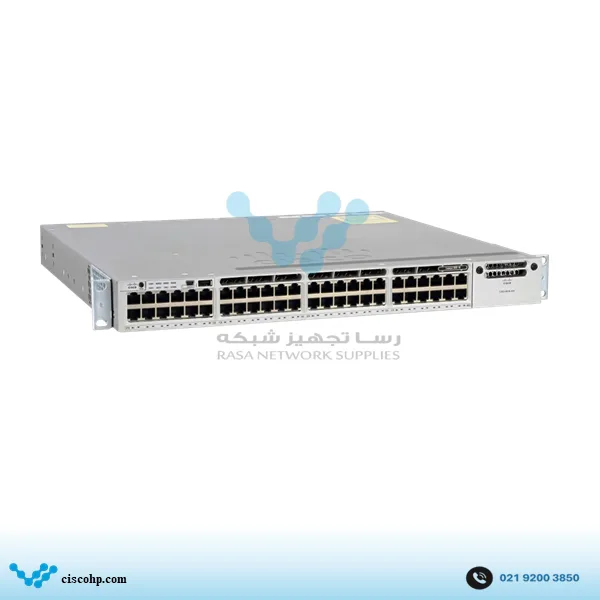

سوئیچ سیسکو مدل WS-C3850-48T-E

توضیحات کلی سوئیچ سیسکو WS-C3850-48T-E

حرف T در نام‌گذاری خانواده Catalyst 3850 همیشه یک معنای ثابت دارد: نبود مدار PoE روی پورت‌های اصلی. اما همین حرف به‌تنهایی چیزی درباره سطح لایسنس نمی‌گوید؛ نمونه روشن این تفاوت، مقایسه WS-C3850-48T-E با WS-C3850-24T-L است که پیش‌تر بررسی شد. آن مدل با پسوند L روی LAN Base ساخته شده بود و حتی یک پروتکل مسیریابی پویا هم نداشت، اما WS-C3850-48T-E با پسوند E، بالاترین سطح لایسنس این خانواده یعنی IP Services را حمل می‌کند؛ یعنی یک سوئیچ داده خالص با ۴۸ پورت مسی گیگابیتی که از نظر نرم‌افزاری، در رده مسیریابی‌کننده‌های کامل شبکه قرار می‌گیرد، نه یک سوئیچ ساده Access.

چون هیچ‌کدام از ۴۸ پورت این مدل توان تجهیزات جانبی را تأمین نمی‌کنند، منبع تغذیه استاندارد آن به کوچک‌ترین گزینه خانواده یعنی PWR-C1-350WAC محدود می‌شود؛ عددی که در مقایسه با ۷۱۵ یا ۱۱۰۰ واتی مدل‌های PoE هم‌خانواده، نشان می‌دهد تمام ظرفیت پاور این دستگاه صرف پردازش شبکه و اجرای پروتکل‌های نرم‌افزاری می‌شود، نه تغذیه تجهیزات خارجی.

از نظر پردازشی، طبق دیتاشیت رسمی Cisco Catalyst 3850 Series، ظرفیت Switching سوئیچ WS-C3850-48T-E به ۱۷۶ گیگابیت بر ثانیه می‌رسد و نرخ Forwarding آن ۱۳۰.۹۵ میلیون بسته در ثانیه است؛ همان دو رقمی که در کل رده ۴۸ پورتی گیگابیت خانواده ۳۸۵۰ دیده می‌شود و به سیلیکون سوئیچینگ این رده وابسته است، نه به نوع پاور یا سطح لایسنس.

لایسنس IP Services روی این مدل، علاوه بر OSPF، EIGRP کامل، BGP و IS-IS، یک کنترلر Wireless داخلی را هم در اختیار می‌گذارد که تا ۱۰۰ اکسس‌پوینت و ۲,۰۰۰ کلاینت بی‌سیم را روی هر سوئیچ یا Stack مدیریت می‌کند. نکته‌ای که کمتر به آن اشاره می‌شود این است که سقف پهنای باند این کنترلر روی مدل‌های ۴۸ پورتی گیگابیت به ۴۰ گیگابیت بر ثانیه می‌رسد؛ دقیقاً دو برابر سقف ۲۰ گیگابیتی مدل‌های ۲۴ پورتی هم‌خانواده، چون منابع پردازشی بیشتری روی شاسی ۴۸ پورتی در دسترس است.

جدول MAC تا ۳۲,۰۰۰ ورودی، حداکثر ۲۴,۰۰۰ مسیر IPv4، تا ۴,۰۰۰ VLAN ID، ۱,۰۰۰ SVI و ۴۸,۰۰۰ ورودی Flexible NetFlow روی WS-C3850-48T-E پشتیبانی می‌شود. حافظه دستگاه ۴ گیگابایت RAM و ۲ گیگابایت Flash است و اندازه Jumbo Frame تا ۹۱۹۸ بایت پشتیبانی می‌شود.

این شاسی یک اسلات خالی برای Network Module هم دارد که به‌صورت پیش‌فرض بدون ماژول عرضه می‌شود؛ گزینه‌های C3850-NM-4-1G، C3850-NM-2-10G و C3850-NM-4-10G برای این مدل رسماً پشتیبانی می‌شوند و مسیر ارتباطی به Distribution یا Core را می‌توان بر اساس نیاز واقعی شبکه انتخاب کرد.

پشتیبانی از StackWise-480 هم روی این مدل کامل است: تا ۹ سوئیچ سازگار می‌توانند با پهنای باند ۴۸۰ گیگابیت بر ثانیه در یک Stack قرار بگیرند؛ عددی که نباید با ظرفیت Switching یا نرخ Forwarding خود دستگاه اشتباه گرفته شود، چون این دو مشخصه کاملاً مستقل از یکدیگرند.

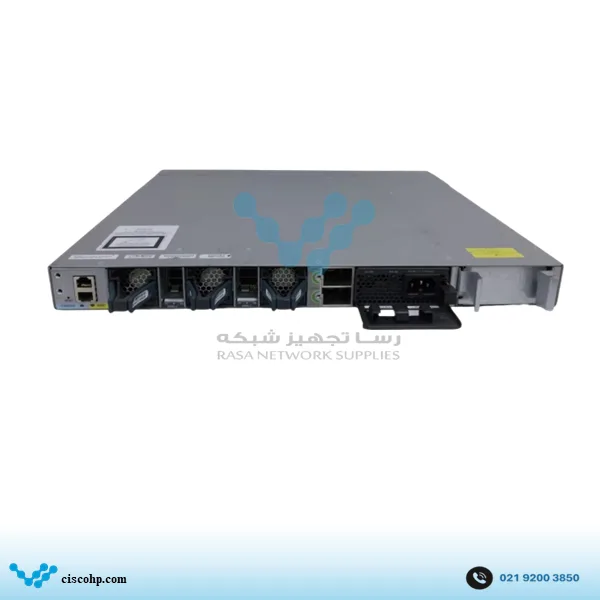

از نظر فیزیکی، این سوئیچ در قالب رک‌مونت 1U ساخته شده و ابعاد آن حدود ۴.۴۵ × ۴۴.۵ × ۴۵ سانتی‌متر است؛ عمق آن اندکی بیشتر از مدل‌های ۲۴ پورتی مشابه اما کمتر از مدل‌های ۴۸ پورتی PoE با پاور بزرگ‌تر. وزن دستگاه حدود ۷.۷ کیلوگرم و میانگین زمان بین خرابی (MTBF) آن حدود ۳۰۳,۶۶۰ ساعت گزارش شده؛ بالاترین رقم MTBF در میان مدل‌های ۴۸ پورتی این خانواده که تاکنون بررسی شده‌اند، که با نبود مدار PoE و سخت‌افزار ساده‌تر توجیه می‌شود.

سوئیچ سیسکو WS-C3850-48T-E برای چه پروژه‌هایی مناسب است؟

جایی که شبکه به مسیریابی سازمانی واقعی نیاز دارد اما تجهیزات آن (کامپیوتر، سرور، پرینتر) از منبع تغذیه مستقل استفاده می‌کنند، WS-C3850-48T-E دقیقاً همین ترکیب را ارائه می‌دهد: تراکم بالای پورت گیگابیت به‌همراه کامل‌ترین سطح نرم‌افزاری خانواده ۳۸۵۰. یک مرکز داده کوچک یا اتاق سرور با تعداد زیادی رابط شبکه، نمونه رایج این سناریو است.

برای شبکه‌هایی که نیاز به OSPF، BGP یا مدیریت چند Segment مجزا دارند، این مدل می‌تواند بخشی از لایه Distribution یا حتی یک Core کوچک باشد؛ نقشی که مدل‌های LAN Base یا IP Base هم‌خانواده به‌دلیل محدودیت پروتکل‌های مسیریابی از عهده آن برنمی‌آیند.

وجود کنترلر Wireless با سقف ۴۰ گیگابیت پهنای باند نیز این مدل را برای کمپوس‌هایی که تعداد اکسس‌پوینت بالایی دارند و همزمان به ترافیک سنگین Wired هم نیاز است، گزینه مناسبی می‌کند؛ به‌خصوص در مقایسه با مدل‌های ۲۴ پورتی IP Services که سقف پهنای باند Wireless پایین‌تری دارند.

اگر پروژه به تأمین برق تجهیزات از طریق کابل شبکه نیاز دارد، WS-C3850-48T-E انتخاب مناسبی نیست؛ باید سراغ WS-C3850-48P-S یا WS-C3850-48F-S رفت. اما اگر نیاز اصلی، مسیریابی پیشرفته و ظرفیت پردازشی بالا روی تعداد زیادی پورت مسی بدون هزینه اضافه PoE است، این مدل نسبت به نسخه‌های IP Services با PoE (در صورت وجود در بازار) معمولاً اقتصادی‌تر است.

در پروژه‌هایی که صرفاً Switching ساده و شاید چند مسیر Static کافی است، خرید سطح IP Services روی این مدل توجیه اقتصادی ندارد؛ گزینه‌های LAN Base یا IP Base هم‌خانواده مانند WS-C3850-24T-L برای چنین نیازی مقرون‌به‌صرفه‌ترند.

لوازم جانبی و تجهیزات سازگار با سوئیچ سیسکو WS-C3850-48T-E

اسلات Uplink این مدل با سه گزینه رسمی قابل تجهیز است: NM-4-1G برای پروژه‌هایی که چهار لینک گیگابیتی کافی است، NM-2-10G برای ترکیب رابط‌های 1GbE و 10GbE، و NM-4-10G برای زمانی که هر چهار پورت Uplink باید ۱۰ گیگابیتی باشند.

برای رابط‌های نوری روی این ماژول‌ها، در بخش گیگابیت GLC-SX-MMD (فیبر Multimode) و GLC-LH-SMD (فیبر Single-Mode) گزینه‌های استانداردند؛ برای پورت‌های ۱۰ گیگابیتی واقعی نیز SFP-10G-SR یا SFP-10G-LR بر اساس فاصله لینک انتخاب می‌شوند.

اتصال چند WS-C3850-48T-E یا سایر مدل‌های سازگار در یک Stack، با کابل‌های STACK-T1-50CM، STACK-T1-1M یا STACK-T1-3M انجام می‌شود. برای StackPower، کابل‌های CAB-SPWR-30CM و CAB-SPWR-150CM به‌طور مجزا در دسترس هستند؛ هرچند روی این مدل بدون PoE، اشتراک‌گذاری توان معمولاً کاربرد محدودتری نسبت به مدل‌های PoE دارد.

منبع تغذیه پیش‌فرض PWR-C1-350WAC است و برای افزونگی می‌توان از یک پاور دوم هم‌ظرفیت استفاده کرد؛ در صورت نیاز به تعویض یا تهیه پاور یدکی، تطبیق دقیق مدل با پیکربندی شاسی باید بررسی شود، چون خانواده Catalyst 3850 چند گزینه پاور مختلف (۳۵۰، ۷۱۵ و ۱۱۰۰ وات) را پوشش می‌دهد.
