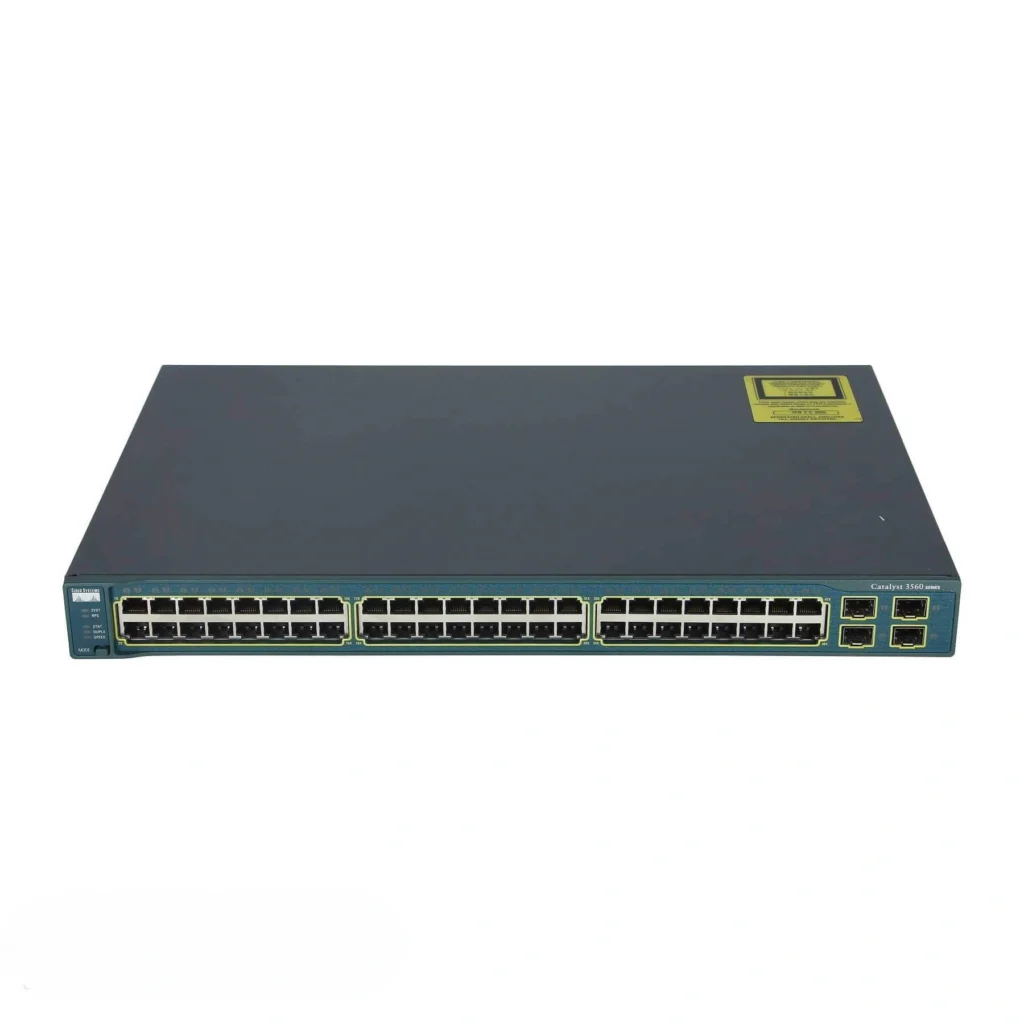

سوئیچ سیسکو مدل WS-C3560-48TS-S

توضیحات کلی سوئیچ سیسکو WS-C3560-48TS-S

سوئیچ سیسکو WS-C3560-48TS-S یکی از مدل‌های ۴۸ پورتی خانواده Cisco Catalyst 3560 است که ۴۸ پورت Downlink از نوع Fast Ethernet 10/100 و چهار Uplink از نوع 1G SFP در اختیار قرار می‌دهد. این مدل با IP Base عرضه شده و یک سوئیچ مدیریتی چندلایه است؛ بنابراین علاوه بر قابلیت‌های معمول لایه 2، امکاناتی برای مسیریابی و کنترل ترافیک در لایه 3 نیز دارد. ساختار پورت‌های این مدل در دیتاشیت رسمی Cisco Catalyst 3560 به‌صورت مشخص شامل ۴۸ پورت Ethernet 10/100 و چهار پورت Gigabit Ethernet مبتنی بر SFP اعلام شده است.

در بخش Downlink، هر ۴۸ پورت دستگاه حداکثر سرعت 100Mbps را ارائه می‌کنند. بنابراین WS-C3560-48TS-S برای پروژه‌هایی که تجهیزات متصل هنوز به Fast Ethernet نیاز دارند قابل بررسی است، اما نباید آن را با WS-C3560G-48TS-S اشتباه گرفت؛ مدل G دارای پورت‌های 10/100/1000 است و برای اتصال مستقیم تجهیزات Gigabit گزینه متفاوتی محسوب می‌شود. همین تفاوت در انتخاب سوئیچ اهمیت زیادی دارد، چون سرعت Uplinkهای 1Gbps به معنی Gigabit بودن ۴۸ پورت اصلی دستگاه نیست.

چهار Uplink از نوع SFP 1G امکان ایجاد لینک‌های Gigabit به سمت سوئیچ بالادستی را فراهم می‌کنند. این پورت‌ها برای استفاده از ماژول SFP طراحی شده‌اند و بسته به نوع فیبر و فاصله لینک می‌توان ماژول مناسب را انتخاب کرد.برای جزئیات رابط‌های SFP و کابل‌کشی، راهنمای سخت‌افزاری رسمی Cisco Catalyst 3560 مرجع مناسبی است.

از نظر توان پردازشی، WS-C3560-48TS-S دارای 32Gbps ظرفیت Switching و نرخ Forwarding برابر با 13.1Mpps بر اساس بسته‌های 64 بایتی است. دستگاه به 128MB DRAM و 32MB Flash مجهز شده و امکان پشتیبانی از حداکثر 12,000 آدرس MAC و 11,000 مسیر Unicast را دارد. این مشخصات در دیتاشیت خانواده Catalyst 3560 برای مدل 48TS به‌صورت مشخص ذکر شده‌اند.

WS-C3560-48TS-S از PoE پشتیبانی نمی‌کند. بنابراین پورت‌های Downlink صرفاً برای انتقال داده استفاده می‌شوند و تجهیزاتی مانند تلفن IP، Access Point یا دوربین تحت شبکه در صورت نیاز به برق باید منبع تغذیه مستقل داشته باشند. این موضوع تفاوت اصلی این مدل با WS-C3560-48PS-S است که ۴۸ پورت 10/100 مجهز به PoE دارد. در نتیجه، اگر هدف اصلی اتصال تجهیزات PoE باشد، نسخه TS انتخاب مناسبی نیست؛ اما اگر PoE موردنیاز نباشد، حذف مدار PoE باعث می‌شود ساختار دستگاه ساده‌تر و مصرف برق آن نیز پایین‌تر باشد.

از نظر قابلیت‌های نرم‌افزاری، نسخه IP Base این مدل امکانات مدیریتی خانواده Catalyst 3560 را در اختیار قرار می‌دهد. قابلیت‌هایی مانند VLAN، Spanning Tree، QoS، ACL، SNMP و سرویس‌های مدیریتی Cisco در این خانواده پشتیبانی می‌شوند. به همین دلیل، WS-C3560-48TS-S را می‌توان برای ساختارهایی در نظر گرفت که علاوه بر تعداد بالای پورت، به کنترل و مدیریت دقیق‌تر ترافیک نیاز دارند.

از نظر فیزیکی، این مدل یک شاسی 1RU با ابعاد حدود 4.39 × 30 × 44.45 سانتی‌متر است و وزن آن حدود 4.1 کیلوگرم اعلام شده است. حداکثر مصرف برق نیز 65 وات است. این مشخصات در راهنمای سخت‌افزاری رسمی Cisco برای نسخه WS-C3560-48TS-S درج شده‌اند.

سوئیچ سیسکو WS-C3560-48TS-S برای چه پروژه‌هایی مناسب است؟

WS-C3560-48TS-S زمانی انتخاب قابل بررسی است که تعداد پورت‌های موردنیاز زیاد باشد اما تجهیزات انتهایی به Gigabit Ethernet روی Downlink یا PoE احتیاج نداشته باشند. ۴۸ پورت 10/100 امکان اتصال تعداد زیادی کامپیوتر، پرینتر، تجهیزات مدیریتی و دستگاه‌های Ethernet را در یک شاسی فراهم می‌کنند.

چهار Uplink SFP نیز برای اتصال دستگاه به لایه بالادستی کاربرد دارند. برای مثال می‌توان از آنها برای برقراری لینک Gigabit به سمت سوئیچ Core یا Distribution استفاده کرد و در صورت نیاز، از فیبر نوری برای فاصله‌های بیشتر بهره برد. این ساختار باعث می‌شود پورت‌های Downlink برای تجهیزات انتهایی آزاد بمانند و مسیرهای بالادستی از رابط‌های اختصاصی SFP استفاده کنند.

با این حال، اگر تجهیزات جدیدی مانند سرور، NAS یا Workstation قرار است مستقیماً به سوئیچ متصل شوند و به سرعت بالاتر از 100Mbps نیاز دارند، این مدل انتخاب مناسبی برای آن پورت‌ها نیست. در چنین سناریویی بهتر است به مدل‌های Gigabit خانواده 3560 مانند WS-C3560G-48TS-S توجه شود.

همچنین اگر تجهیزات متصل شامل تعداد زیادی تلفن IP، دوربین یا Access Point باشند و نیاز به تأمین برق از طریق کابل شبکه وجود داشته باشد، نسخه WS-C3560-48PS-S انتخاب متفاوتی است. این دو مدل از نظر تعداد Downlink و Uplink مشابه‌اند، اما قابلیت PoE آنها یکسان نیست.

لوازم جانبی و تجهیزات سازگار با سوئیچ سیسکو WS-C3560-48TS-S

مهم‌ترین تجهیزات جانبی این مدل مربوط به چهار Uplink از نوع SFP 1G هستند. برای اتصال فیبر مالتی‌مود (Multimode) می‌توان از GLC-SX-MM و برای فیبر سینگل‌مود (Single-mode) از GLC-LH-SMD استفاده کرد. انتخاب ماژول نهایی باید بر اساس نوع فیبر، فاصله لینک و ماژول مورد استفاده در سمت مقابل انجام شود.
