سوئیچ سیسکو مدل WS-C3560-48PS-S

توضیحات کلی سوئیچ سیسکو WS-C3560-48PS-S

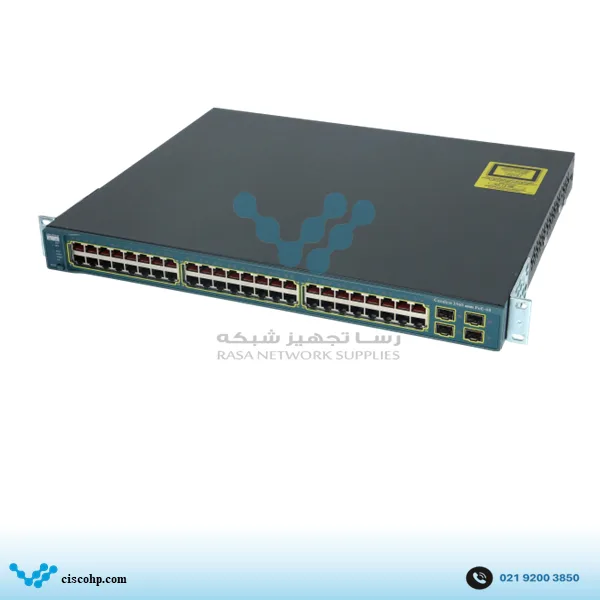

سوئیچ سیسکو WS-C3560-48PS-S یکی از مدل‌های ۴۸ پورتی خانواده Cisco Catalyst 3560 است که برای اتصال تعداد زیادی تجهیزات انتهایی در یک رک، ۴۸ پورت Downlink از نوع Fast Ethernet 10/100 را در اختیار قرار می‌دهد. مهم‌ترین ویژگی این مدل در مقایسه با نسخه‌های TS، پشتیبانی از PoE روی پورت‌های اصلی است؛ بنابراین علاوه بر انتقال داده، امکان تأمین برق تجهیزات سازگار از طریق کابل شبکه نیز وجود دارد. در قسمت بالادستی نیز چهار Uplink از نوع 1G SFP قرار گرفته که برای اتصال به لینک‌های فیبر یا تجهیزات بالادستی استفاده می‌شوند.

WS-C3560-48PS-S دارای IP Base است و قابلیت‌های مدیریتی خانواده Catalyst 3560 را در اختیار مدیر شبکه قرار می‌دهد. این موضوع باعث می‌شود دستگاه صرفاً یک سوئیچ غیرمدیریتی برای افزایش تعداد پورت‌ها نباشد و بتوان از قابلیت‌هایی مانند VLAN، Spanning Tree، QoS، ACL و مسیریابی لایه 3 در چارچوب قابلیت‌های نرم‌افزاری این مدل استفاده کرد. برای بررسی ساختار سخت‌افزاری این خانواده، دیتاشیت رسمی Cisco Catalyst 3560 Series مرجع اصلی است.

در بخش PoE، این مدل از استاندارد IEEE 802.3af پشتیبانی می‌کند و Cisco حداکثر 15.4 وات برای هر پورت و مجموعاً تا 370 وات بودجه PoE را برای Catalyst 3560-48PS اعلام کرده است. این ظرفیت اجازه می‌دهد تجهیزاتی مانند تلفن IP، Access Point و دوربین‌های تحت شبکه سازگار با PoE مستقیماً از طریق پورت شبکه تغذیه شوند. البته 370 وات ظرفیت کل سوئیچ است و هنگام اتصال تعداد زیادی تجهیز PoE باید مجموع مصرف آنها با بودجه برق دستگاه مقایسه شود.

یکی از تفاوت‌های مهم WS-C3560-48PS-S با مدل WS-C3560-48TS-S در همین قابلیت PoE است. مدل TS برای انتقال داده طراحی شده و برق تجهیزات را تأمین نمی‌کند، در حالی که 48PS-S می‌تواند هم‌زمان برق و داده را روی پورت‌های Downlink ارائه دهد. از طرف دیگر، هر دو مدل Downlinkهای Fast Ethernet دارند؛ بنابراین اگر سرعت Gigabit روی پورت‌های اصلی موردنیاز باشد، باید به سراغ خانواده‌هایی مانند WS-C3560G-48PS-S رفت.

از نظر توان پردازشی، WS-C3560-48PS-S دارای 32Gbps ظرفیت Switching و نرخ Forwarding برابر با 13.1Mpps است. حافظه دستگاه شامل 128MB DRAM و 16MB Flash بوده و جدول آن امکان نگهداری حداکثر 12,000 MAC Address را دارد. همچنین دستگاه از حداکثر 11,000 مسیر Unicast پشتیبانی می‌کند و بسته‌های Jumbo تا 9,018 بایت را پشتیبانی می‌کند. این مشخصات برای مدیریت تعداد زیادی تجهیز در لایه دسترسی خانواده Catalyst 3560 در نظر گرفته شده‌اند.

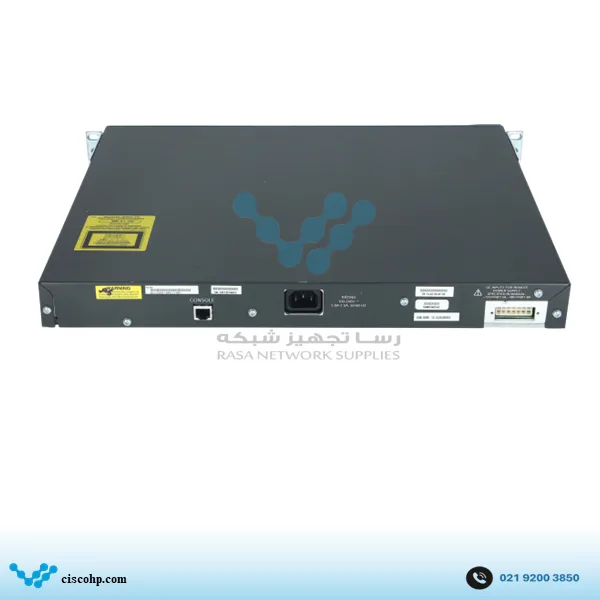

از نظر فیزیکی، این مدل در اندازه 1RU قرار می‌گیرد و برای نصب در رک طراحی شده است. ابعاد آن حدود 4.39 × 37.72 × 44.45 سانتی‌متر و وزن آن حدود 6 کیلوگرم است. حداکثر مصرف توان دستگاه 530 وات و توان اختصاص‌یافته به PoE تا 370 وات اعلام شده است. همچنین MTBF این مدل 173,500 ساعت است که یک شاخص آماری برای قابلیت اطمینان سخت‌افزار محسوب می‌شود و نباید آن را به‌عنوان طول عمر تضمینی دستگاه در نظر گرفت.

سوئیچ سیسکو WS-C3560-48PS-S برای چه پروژه‌هایی مناسب است؟

WS-C3560-48PS-S زمانی ارزش بیشتری دارد که تعداد تجهیزات انتهایی زیاد باشد و بخشی از آنها به PoE نیاز داشته باشند. وجود ۴۸ پورت Downlink باعث می‌شود بتوان تعداد زیادی تلفن IP، دوربین، Access Point یا تجهیزات Ethernet را بدون اضافه کردن یک سوئیچ دوم به همان رک متصل کرد.

بودجه 370 وات PoE نیز امکان تغذیه هم‌زمان تعداد قابل توجهی از تجهیزات را فراهم می‌کند؛ با این حال تعداد قابل استفاده از پورت‌های PoE به مصرف واقعی تجهیزات وابسته است. برای مثال، اگر تجهیزات متصل مصرف بالاتری داشته باشند، مجموع توان آنها باید پیش از تکمیل ۴۸ پورت بررسی شود.

محدودیت اصلی این مدل، Fast Ethernet بودن Downlinkها است. هر ۴۸ پورت اصلی حداکثر سرعت 100Mbps دارند. بنابراین برای کامپیوترهای جدید، سرورها، NAS یا Access Pointهایی که به لینک Gigabit نیاز دارند، این مدل انتخاب مناسبی برای اتصال مستقیم آنها نیست. در چنین شرایطی مدل‌هایی مانند WS-C3560G-48PS-S از نظر سرعت پورت‌های Downlink تفاوت مهمی دارند.

لوازم جانبی و تجهیزات سازگار با سوئیچ سیسکو WS-C3560-48PS-S

برای چهار Uplink از نوع  SFP 1Gمی‌توان متناسب با زیرساخت فیبر از ماژول‌های مختلف استفاده کرد. GLC-SX-MM برای فیبر مالتی‌مود (Multimode) و GLC-LH-SMD برای فیبر سینگل‌مود (Single-mode) از گزینه‌های قابل استفاده در این رده هستند همان صفحات محصولی که در سایت رسا تجهیز شبکه موجودند. انتخاب ماژول باید با توجه به نوع فیبر، فاصله لینک و SFP مورد استفاده در سمت مقابل انجام شود.

برای نصب در رک نیز این مدل از ساختار استاندارد 1RU استفاده می‌کند و متعلقات رک‌مونت موردنیاز باید متناسب با شاسی و وضعیت دستگاه تهیه شوند. همچنین هنگام خرید نمونه استوک، سلامت منبع تغذیه، فن، هر ۴۸ پورت PoE و هر چهار Uplink SFP باید بررسی شود.
