سوئیچ سیسکو مدل WS-C3560G-48PS-S

توضیحات کلی سوئیچ سیسکو WS-C3560G-48PS-S

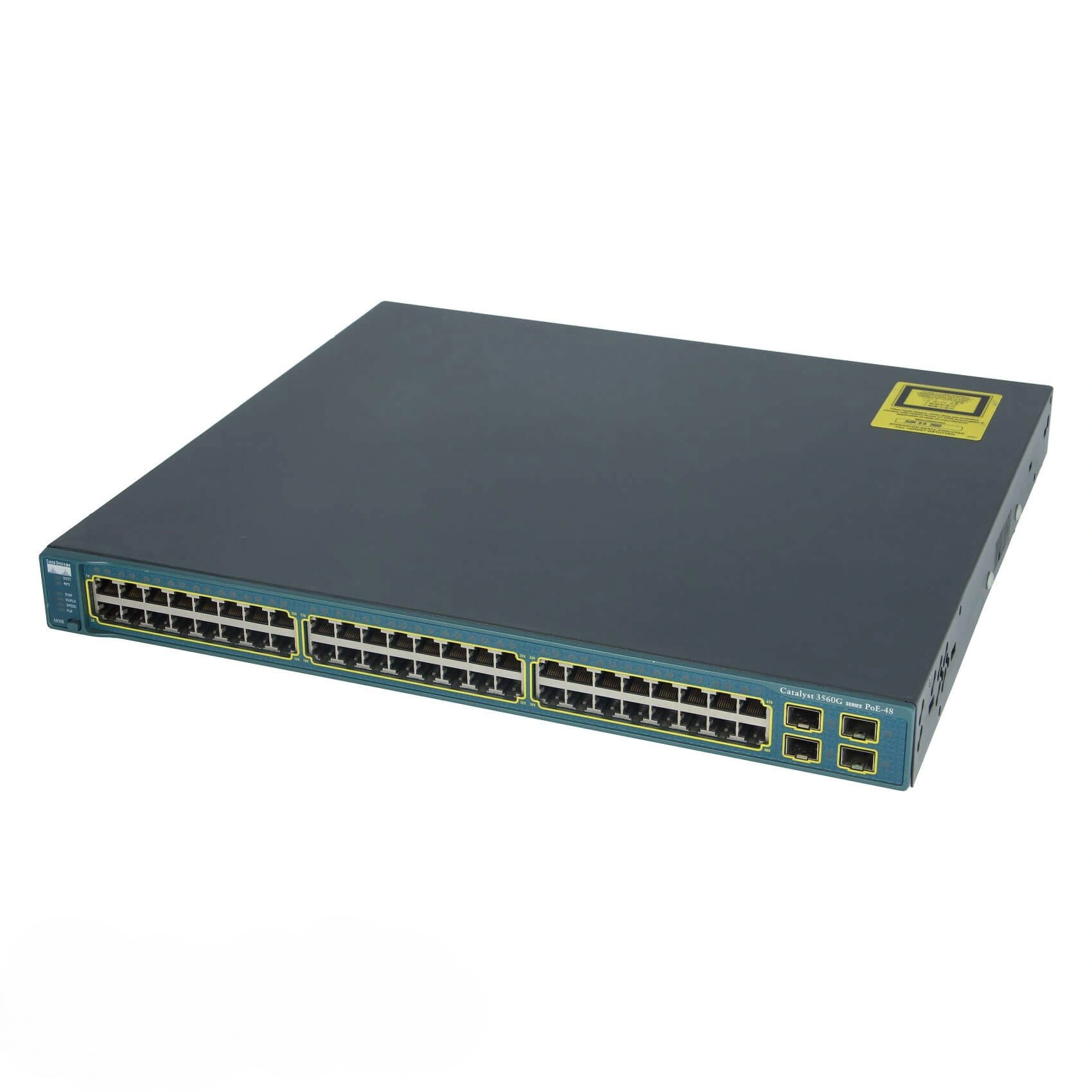

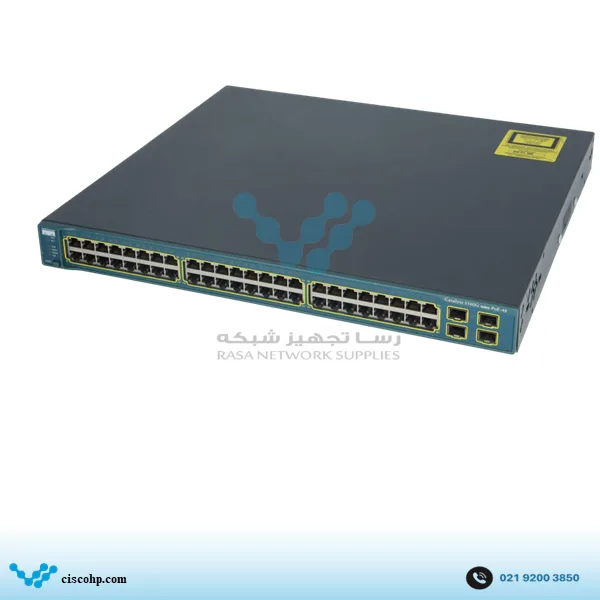

سوئیچ سیسکو WS-C3560G-48PS-S یکی از مدل‌های سری Catalyst 3560G است که 48 پورت 10/100/1000 Gigabit Ethernet را در بخش Downlink در اختیار شبکه قرار می‌دهد. مهم‌ترین ویژگی این مدل، ترکیب پورت‌های Gigabit با قابلیت PoE است؛ بنابراین علاوه بر انتقال داده، امکان تأمین برق برخی تجهیزات شبکه از طریق کابل Ethernet نیز وجود دارد. این ویژگی باعث می‌شود WS-C3560G-48PS-S برای شبکه‌هایی که تعداد زیادی کلاینت کابلی، تلفن IP، Access Point یا تجهیزات PoE دارند، ظرفیت اتصال بالایی در یک دستگاه 1U فراهم کند.

قابلیت PoE این مدل بر اساس استاندارد IEEE 802.3af است و مجموع توان قابل ارائه برای تجهیزات PoE به 370 وات می‌رسد. توان قابل ارائه برای هر پورت نیز تا 15.4 وات است؛ بنابراین باید مصرف واقعی تجهیزات قبل از اتصال تعداد زیادی دستگاه PoE به سوئیچ بررسی شود.

در بخش Uplink، این سوئیچ به 4 پورت SFP 1G مجهز شده است. این چهار پورت برای برقراری ارتباط با سوئیچ‌های بالادست، تجهیزات شبکه یا لینک‌های فیبر نوری مورد استفاده قرار می‌گیرند و امکان ایجاد چند ارتباط Gigabit در قسمت بالادستی شبکه را فراهم می‌کنند.

از نظر عملکرد، WS-C3560G-48PS-S دارای 32Gbps Switching Fabric و نرخ Forwarding برابر با 38.7Mpps است. جدول MAC Address این مدل تا 12,000 آدرس و ظرفیت Unicast Route آن تا 11,000 مسیر اعلام شده است. همچنین دستگاه به 128MB DRAM و 32MB Flash مجهز است و با IP Base Image عرضه شده است. طبق دیتاشیت رسمی Cisco Catalyst 3560 Series، ابعاد فیزیکی این مدل ۴.۴ × ۴۴.۵ × ۴۰.۹ سانتی‌متر و وزن آن حدود ۷ کیلوگرم است — سنگین‌ترین عضو کل خانواده ۳۵۶۰، متناسب با تراکم ۴۸ پورت گیگابیت و مدار PoE. میانگین زمان بین خرابی (MTBF) این مدل هم حدود ۱۴۷ هزار ساعت گزارش شده.

سوئیچ سیسکو WS-C3560G-48PS-S برای چه پروژه‌هایی مناسب است؟

WS-C3560G-48PS-S زمانی کاربرد بیشتری دارد که تعداد پورت‌های موردنیاز شبکه زیاد باشد و بخشی از تجهیزات نیز به برق PoE نیاز داشته باشند. در یک شبکه اداری می‌توان کامپیوترها، پرینترهای شبکه و سایر تجهیزات کابلی را به 48 پورت Downlink متصل کرد و هم‌زمان تلفن‌های IP، Access Pointها یا برخی تجهیزات نظارتی را نیز از طریق PoE تغذیه کرد.

یکی از کاربردهای مهم این مدل در شبکه‌های دارای IP Phone است. در چنین ساختاری، تلفن‌های IP می‌توانند از طریق کابل شبکه به پورت‌های PoE متصل شوند و دیگر برای هر تلفن به آداپتور برق جداگانه نیاز نباشد.

از نظر ظرفیت پورت، WS-C3560G-48PS-S نسبت به WS-C3560G-24PS-S تعداد Downlink بیشتری در اختیار قرار می‌دهد. هر دو مدل از پورت‌های 10/100/1000، قابلیت PoE و چهار Uplink از نوع 1G SFP استفاده می‌کنند، اما مدل 48PS-S برای شبکه‌ای مناسب‌تر است که به 48 اتصال کابلی نیاز دارد.

تفاوت این مدل با WS-C3560G-48TS-S نیز مستقیماً به PoE مربوط می‌شود؛ هر دو 48 پورت گیگابیت و چهار Uplink SFP دارند، اما فقط 48PS-S می‌تواند برق تجهیزات را تأمین کند. در مقایسه با WS-C3560-48PS-S نیز تفاوت مهم در سرعت Downlink است: نسخه بدون G از پورت‌های 10/100 استفاده می‌کند، در حالی که این مدل هر ۴۸ پورت را با قابلیت 10/100/1000 ارائه می‌دهد.

لوازم جانبی و تجهیزات سازگار با WS-C3560G-48PS-S

برای استفاده از چهار Uplink این سوئیچ می‌توان از ماژول‌های SFP 1G سازگار با Catalyst 3560G استفاده کرد: GLC-SX-MM برای فیبر مالتی‌مود، GLC-LH-SMD برای سینگل‌مود اگر مسیر بین دو سوئیچ ۳۵۶۰ کوتاه است، کابل CAB-SFP-50CM هم جایگزین اقتصادی دو ماژول جداگانه است.
