سوئیچ سیسکو مدل WS-C3560G-24PS-S

توضیحات کلی سوئیچ سیسکو WS-C3560G-24PS-S

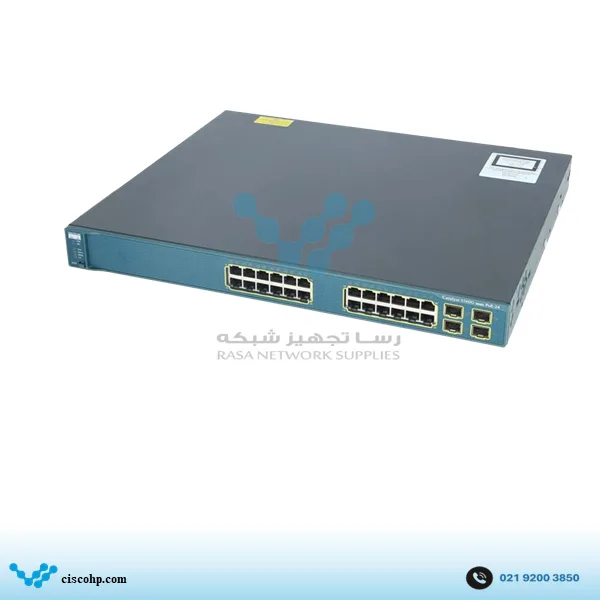

سوئیچ سیسکو WS-C3560G-24PS-S یکی از مدل‌های سری Catalyst 3560G است که 24 پورت 10/100/1000 Gigabit Ethernet را در بخش Downlink در اختیار شبکه قرار می‌دهد. وجود پورت‌های Gigabit در تمام 24 پورت باعث می‌شود این مدل برای شبکه‌هایی که اتصال 1Gbps برای کامپیوترها، سرورها و سایر تجهیزات اهمیت دارد، گزینه‌ای متفاوت از مدل‌های قدیمی‌تر Catalyst 3560 با پورت‌های Fast Ethernet باشد.

ویژگی مهم دیگر این مدل، پشتیبانی از PoE استاندارد IEEE 802.3af است. مجموع توان PoE سوئیچ تا 370 وات است و هر پورت می‌تواند حداکثر 15.4 وات توان در اختیار تجهیزات سازگار قرار دهد. نکته مهم هنگام انتخاب این مدل این است که WS-C3560G-24PS-S از PoE+ پشتیبانی نمی‌کند؛ بنابراین اگر تجهیز موردنظر به استاندارد 802.3at یا توان بالاتر از 15.4 وات نیاز داشته باشد، باید مدل دیگری انتخاب شود.

در بخش Uplink نیز چهار پورت 1G SFP قرار گرفته است — دو برابر تعداد آپلینک نسخه Fast Ethernet هم‌خانواده، WS-C3560-24PS-S، که فقط ۲ پورت SFP دارد. چهار Uplink مستقل امکان اتصال به چند بخش شبکه یا تجهیزات بالادست را فراهم می‌کنند؛ بنابراین تفاوت این دو مدل فقط در سرعت Downlink نیست، تعداد مسیر آپلینک هم فرق دارد.

از نظر ظرفیت پردازش، WS-C3560G-24PS-S دارای  Switching Bandwidth برابر با 32Gbps و نرخ Forwarding برابر با 38.7Mpps است  نزدیک به شش برابر نرخ ۶.۵Mpps نسخه Fast Ethernet هم‌خانواده، متناسب با پردازش حجم بالاتر ترافیک گیگابیت. جدول MAC Address این مدل نیز ظرفیت تا 12,000 آدرس دارد. حافظه دستگاه شامل 128MB DRAM و 32MB Flash است. طبق دیتاشیت رسمی Cisco Catalyst 3560 Series، میانگین زمان بین خرابی (MTBF) این مدل حدود ۲۲۴ هزار ساعت گزارش شده است.

سوئیچ سیسکو WS-C3560G-24PS-S برای چه پروژه‌هایی مناسب است؟

یکی از کاربردهای منطقی این مدل، شبکه‌های اداری است که تعداد زیادی کلاینت Gigabit در کنار تجهیزات PoE دارند. برای مثال می‌توان کامپیوترها، پرینترهای شبکه و سایر تجهیزات را از طریق 24 پورت Downlink متصل کرد و IP Phone یا Access Pointهای سازگار با 802.3af را نیز از همان سوئیچ تغذیه کرد؛ کابل شبکه هم‌زمان وظیفه انتقال داده و برق را انجام می‌دهد. دفاتری که همه ایستگاه‌های کاری‌شان کارت شبکه گیگابیت دارند اما هنوز از یک سوئیچ Fast Ethernet قدیمی‌تر استفاده می‌کنند، دقیقاً مخاطب طبیعی این ارتقا هستند.

بودجه 370 وات PoE نیز یکی از مواردی است که در انتخاب این مدل باید به آن توجه شود. تعداد پورت‌های PoE به‌تنهایی مشخص نمی‌کند که سوئیچ برای یک پروژه مناسب است؛ باید مصرف واقعی تمام تجهیزات PoE محاسبه شود. اگر بخش زیادی از تجهیزات متصل IP Phoneهای کم‌مصرف باشند، بودجه 370 وات برای تعداد زیادی از آن‌ها کافی است؛ اما اگر چند تجهیز پرمصرف‌تر متصل شود، باید مجموع توان موردنیاز با ظرفیت PoE دستگاه مقایسه شود.

چهار Uplink از نوع 1G SFP زمانی اهمیت بیشتری پیدا می‌کند که شبکه فقط به ارتباط مسی محدود نباشد و اتصال فیبر نوری بین بخش‌های مختلف موردنیاز باشد. اگر بین WS-C3560G-24PS-S و WS-C3560-24PS-S مردد باشید، مهم‌ترین تفاوت عملی سرعت Downlink است: این مدل گیگابیت کامل دارد، نسخه پایه Fast Ethernet.

از طرف دیگر، این سوئیچ برای پروژه‌ای که به PoE+، Uplinkهای 10G یا سخت‌افزار نسل جدید نیاز دارد، انتخاب مناسبی نیست. با توجه به این‌که Cisco پشتیبانی رسمی این خانواده را به پایان رسانده، انتخاب آن بیشتر باید بر اساس نیاز واقعی شبکه، قیمت و وضعیت سلامت دستگاه انجام شود، نه صرفاً قیمت پایین‌تر نسبت به نسل‌های جدیدتر.

لوازم جانبی و تجهیزات سازگار با WS-C3560G-24PS-S

برای استفاده از چهار Uplink این سوئیچ، ماژول 1G SFP متناسب با تجهیزات دو طرف لینک انتخاب می‌شود: GLC-SX-MM برای فیبر مالتی‌مود، GLC-LH-SMD برای سینگل‌مود — همان دو صفحه محصولی که در سایت خودتان موجودند. اگر مسیر بین دو سوئیچ ۳۵۶۰ کوتاه است، کابل CAB-SFP-50CM هم جایگزین اقتصادی دو ماژول جداگانه است.
