سوئیچ سیسکو مدل WS-C3560C-8PC-S

توضیحات کلی سوئیچ سیسکو WS-C3560C-8PC-S

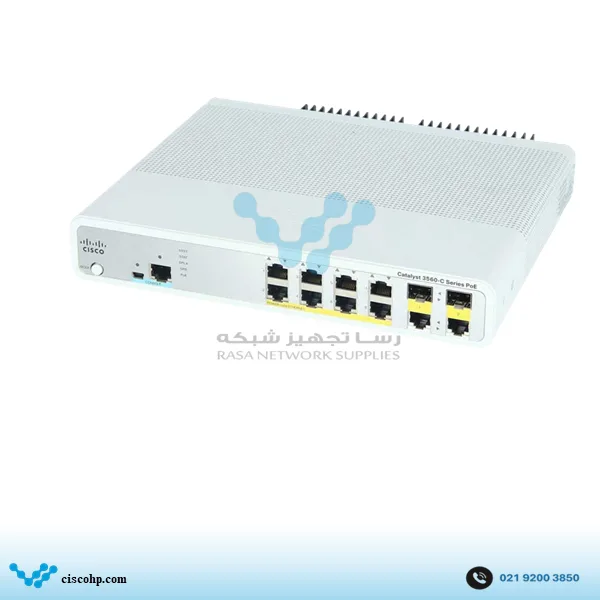

سوئیچ Cisco WS-C3560C-8PC-S از خانواده Catalyst 3560-C یک سوئیچ Compact با ۸ پورت 10/100 Fast Ethernet است که تمام پورت‌های Downlink آن از PoE+ پشتیبانی می‌کنند. مجموع توان قابل ارائه از طریق PoE برابر ۱۲۴ وات است و هر پورت می‌تواند بر اساس استاندارد PoE+ تا ۳۰ وات توان در اختیار تجهیز سازگار قرار دهد. این ترکیب، WS-C3560C-8PC-S را برای پروژه‌هایی جالب می‌کند که تعداد تجهیزات متصل محدود است اما بخشی از آن‌ها باید از طریق کابل شبکه تغذیه شوند. مشخصات رسمی مدل در دیتاشیت Cisco Catalyst 2960-C و 3560-C نیز همین ساختار را نشان می‌دهد.

نکته مهم در مورد پورت‌های بالادستی این مدل، Dual-Purpose بودن Uplinkها است. دو رابط 1 گیگابیتی در اختیار سوئیچ قرار دارد که هرکدام می‌توانند با اتصال مسی RJ45 1G یا با یک ماژول SFP 1G مورد استفاده قرار بگیرند. بنابراین هر Dual-Purpose یک رابط فیزیکی با دو روش اتصال است و نباید آن را به‌صورت چهار Uplink مستقل در مشخصات محصول ثبت کرد. این قابلیت زمانی کاربردی است که نوع اتصال به تجهیزات بالادستی در پروژه از قبل مشخص نباشد یا در آینده نیاز به تغییر مسیر اتصال از کابل مسی به فیبر وجود داشته باشد.

از نظر توان پردازشی، WS-C3560C-8PC-S دارای 128MB حافظه DRAM و 64MB Flash است و ظرفیت Switching آن 10Gbps اعلام شده است. نرخ Forwarding این مدل حدود 3.8Mpps است. همچنین از حداکثر ۸۰۰۰ آدرس MAC پشتیبانی می‌کند و در Feature Set نوع IP Base عرضه شده است. این مشخصات باعث می‌شود تمرکز این مدل بیشتر روی مدیریت متمرکز، VLAN، QoS، امنیت پورت و قابلیت‌های مدیریتی Catalyst باشد، نه صرفاً ایجاد چند اتصال ساده اترنت.

یکی از تفاوت‌هایی که هنگام انتخاب این مدل باید در نظر گرفت، سرعت پورت‌های اصلی است. WS-C3560C-8PC-S دارای Fast Ethernet است و ۸ پورت Downlink آن حداکثر سرعت 100Mbps دارند؛ در مقابل، دو Dual-Purpose آن امکان اتصال 1Gbps را فراهم می‌کنند. بنابراین اگر قرار است تجهیزات جدید با پورت‌های Gigabit به‌صورت مستقیم به سوئیچ متصل شوند، مدل‌هایی مانند WS-C3560CG-8PC-S که Downlinkهای Gigabit دارند، انتخاب متفاوتی خواهند بود. در واقع عدد 8 در هر دو مدل به معنای تعداد پورت یکسان است، اما فناوری پورت‌های اصلی یکسان نیست.

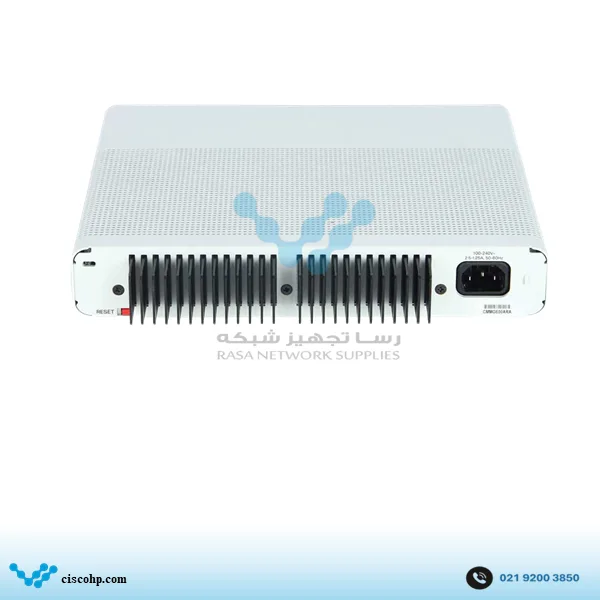

طراحی Compact یکی دیگر از ویژگی‌های قابل توجه این مدل است. ابعاد دستگاه حدود 4.44 × 26.9 × 21.3 سانتی‌متر و وزن آن حدود 1.86 کیلوگرم است. طراحی خانواده 3560-C نیز بدون فن انجام شده و Cisco سطح صدای آن را 0dB اعلام کرده است؛ در نتیجه برای نصب در محل‌هایی که صدای فن تجهیزات اهمیت دارد، ساختار بدون فن یک مزیت عملی محسوب می‌شود.

سوئیچ سیسکو WS-C3560C-8PC-S برای چه پروژه‌هایی مناسب است؟

ترکیب ۸ پورت PoE+ و اندازه کوچک، این مدل را برای پروژه‌هایی مناسب می‌کند که تعداد تجهیزات شبکه زیاد نیست اما نیاز به تأمین برق از طریق کابل اترنت وجود دارد. برای نمونه می‌توان چند تلفن IP، اکسس‌پوینت یا تجهیزات PoE را به پورت‌های Downlink متصل کرد و با استفاده از دو Uplink گیگابیتی، سوئیچ را به تجهیزات بالادستی متصل نمود.

در پروژه‌هایی که مسیر Uplink باید فیبر باشد نیز می‌توان یکی از Dual-Purposeها را با ماژول SFP استفاده کرد. در مقابل، اگر تمام تجهیزات متصل به Downlink به سرعت Gigabit نیاز دارند، باید قبل از خرید به Fast Ethernet بودن هشت پورت اصلی توجه شود.

لوازم جانبی و تجهیزات سازگار با سوئیچ سیسکو WS-C3560C-8PC-S

برای استفاده از Dual-Purpose Uplinkها در حالت فیبر می‌توان از ماژول‌های 1G SFP استفاده کرد. برای فیبر مالتی‌مود (Multimode)، GLC-SX-MM و برای فیبر سینگل‌مود (Single-mode)، GLC-LH-SMD از گزینه‌های متداول این خانواده هستند. همچنین برای نصب فیزیکی، Cisco برای سوئیچ‌های Compact این خانواده تجهیزات جانبی مانند RCKMNT-19-CMPCT، سینی نصب مغناطیسی و Cable Guard را نیز معرفی کرده است.
