سوئیچ سیسکو مدل WS-C3650-24PS-S

وضیحات کلی سوئیچ سیسکو WS-C3650-24PS-S

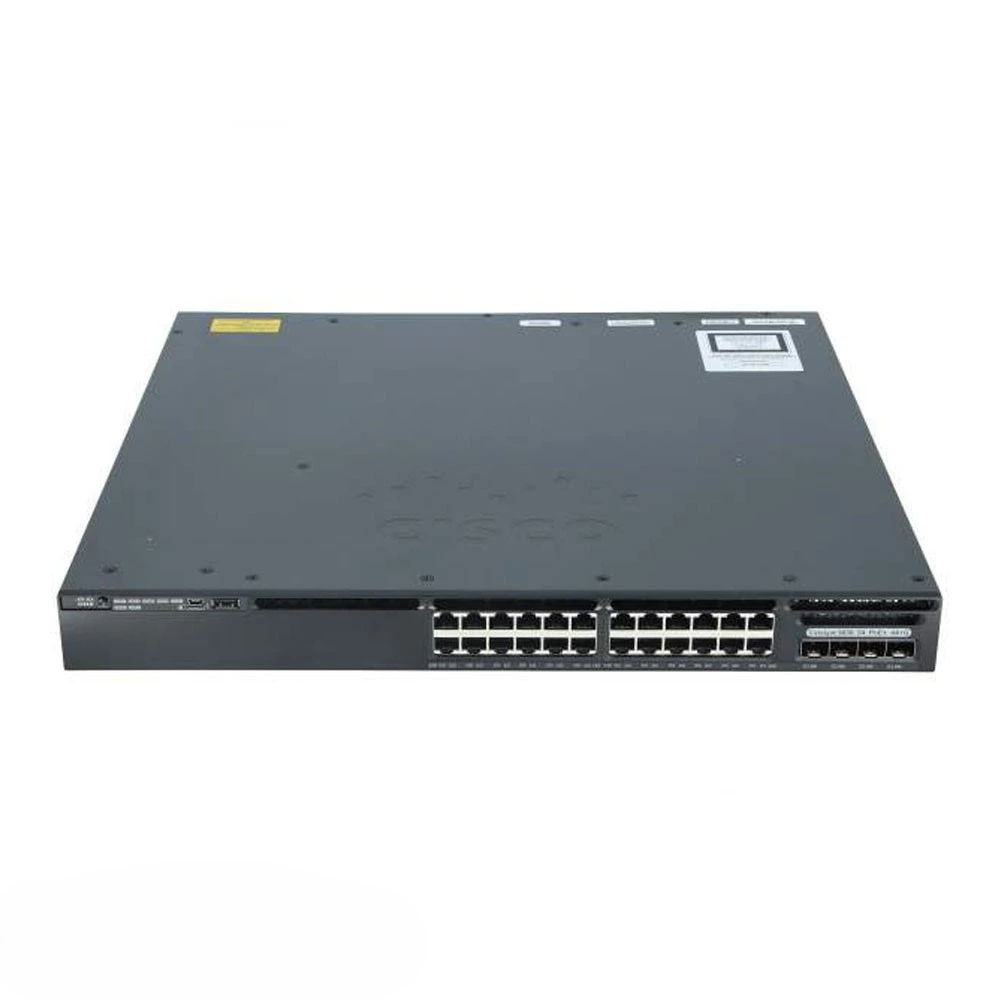

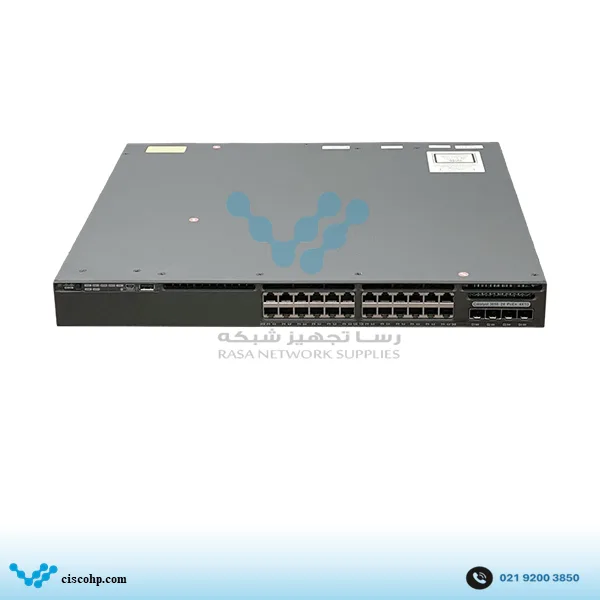

سوئیچ سیسکو WS-C3650-24PS-S از سری Catalyst 3650 یک سوئیچ مدیریتی لایه 3 با 24 پورت گیگابیتی PoE+ است که برای شبکه‌هایی طراحی شده که علاوه بر اتصال کاربران، به برق‌رسانی تجهیزات تحت شبکه نیز نیاز دارند. هر 24 پورت Downlink دستگاه از نوع 10/100/1000 Ethernet هستند. در کنار این پورت‌ها، چهار Uplink از نوع 1G SFP قرار گرفته که برای اتصال سوئیچ به تجهیزات بالادستی از طریق فیبر نوری استفاده می‌شوند.

وجود PoE+ در هر 24 پورت باعث می‌شود تجهیزاتی مانند تلفن IP، اکسس‌پوینت و دوربین تحت شبکه بتوانند بدون آداپتور برق جداگانه به سوئیچ متصل شوند. بودجه PoE این مدل 390 وات است، با سقف ۳۰ وات روی هر پورت  هنگام اتصال هم‌زمان چند تجهیز PoE، همین دو عدد است که مشخص می‌کند چه مقدار توان واقعاً در دسترس است.

از نظر امنیتی، WS-C3650-24PS-S از قابلیت‌هایی مثل DHCP Snooping، بازرسی پویای ARP، فهرست کنترل دسترسی (ACL) و احراز هویت 802.1X پشتیبانی می‌کند مجموعه‌ای که برای شبکه‌های سازمانی با چند VLAN و سطح دسترسی متفاوت کاربردی است. از نظر مدیریتی هم SNMP، RMON، CDP و LLDP در دسترس‌اند، همراه با پروتکل‌های استاندارد صنعتی مثل LACP برای تجمیع لینک و MSTP برای جلوگیری از حلقه شبکه.

از نظر ارتباط بالادستی، چهار پورت SFP یک‌گیگابیتی نقطه تفاوت مهم این مدل با WS-C3650-24PD-S هستند: مدل PD-S دو Uplink ده‌گیگابیتی SFP+ در کنار دو SFP یک‌گیگابیتی دارد، اما این مدل چهار Uplink یک‌گیگابیتی ساده در اختیار می‌گذارد. اگر شبکه به لینک 10Gbps نیاز ندارد و اتصال فیبر گیگابیتی برای ارتباط با Core یا Distribution کافی است، همین ساختار ساده‌تر انتخاب کاربردی‌تری است.

از نظر عملکرد، ظرفیت سوئیچینگ 88Gbps و نرخ Forwarding برابر با 41.66Mpps است. جدول MAC ظرفیت 32,000 آدرس دارد و حداکثر 4,094 VLAN ID پشتیبانی می‌شود؛ در شبکه‌هایی که برای کاربران، تلفن‌های IP، دوربین‌ها یا تجهیزات بی‌سیم VLAN جداگانه تعریف می‌شود، همین ظرفیت به کار می‌آید. حافظه 4GB RAM و 2GB Flash هم از مشخصات این مدل است. نسخه -S با لایسنس IP Base عرضه شده، یعنی صرفاً یک سوئیچ PoE ساده نیست و قابلیت‌های مسیریابی لایه 3 را هم دارد.

یکی دیگر از قابلیت‌های این مدل، پشتیبانی از StackWise-160 است به‌صورت اختیاری، نه از کارخانه. با تهیه تجهیزات مربوطه، چند سوئیچ Catalyst 3650 می‌توانند با پهنای باند Stack تا 160Gbps به یکدیگر متصل شوند و مثل یک دستگاه واحد مدیریت شوند؛ حداکثر تا 9 سوئیچ در یک Stack. طبق دیتاشیت رسمی Cisco Catalyst 3650 Series، همین پلتفرم می‌تواند بدون کنترلر Wireless جداگانه، تا ۲۵ اکسس‌پوینت و ۱۰۰۰ کلاینت بی‌سیم را هم مدیریت کند.

سوئیچ سیسکو WS-C3650-24PS-S برای چه پروژه‌هایی مناسب است؟

برای شبکه‌هایی که تعداد قابل توجهی تلفن IP، اکسس‌پوینت یا دوربین دارند، WS-C3650-24PS-S با ترکیب 24 پورت PoE+ و بودجه 390 واتی گزینه قابل‌توجهی است. در یک شبکه اداری می‌توان تلفن‌های IP را مستقیماً به پورت‌های PoE متصل کرد و از همان سوئیچ برای کامپیوترهای کاربران هم استفاده کرد؛ اکسس‌پوینت‌های بی‌سیم هم می‌توانند برق و داده را از همان کابل شبکه بگیرند.

چهار Uplink SFP برای ارتباط فیبر نوری با بخش‌های دیگر شبکه کاربرد دارند. بسته به نوع فیبر و فاصله، ماژول مناسب انتخاب می‌شود و سوئیچ به Core یا Distribution وصل می‌شود — به‌خصوص در شبکه‌هایی که ارتباط بین رک‌ها یا طبقات ساختمان با فیبر انجام می‌شود، بدون نیاز به تجهیزات تبدیل جداگانه.

اگر پروژه به سرعت 10Gbps روی آپلینک نیاز دارد، WS-C3650-24PD-S انتخاب درستی است. اگر PoE+ اصلاً لازم نیست و فقط انتقال داده مهم است، WS-C3650-24TS-S با همان تعداد پورت گزینه ساده‌تری است.

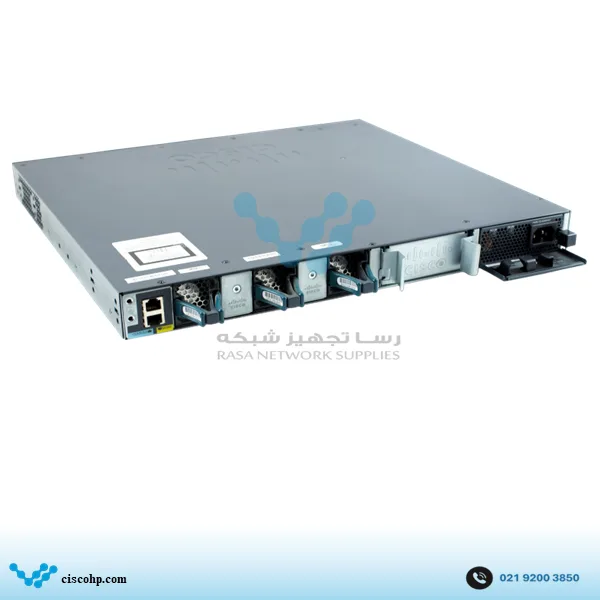

از نظر ابعاد، این دستگاه یک رک‌مونت 1U است، حدود 44.5 × 44.8 × 4.4 سانتی‌متر و وزن آن حدود 7.26 کیلوگرم.

لوازم جانبی سوئیچ سیسکو WS-C3650-24PS-S

برای Uplinkهای فیبر این مدل، بسته به نوع فیبر و فاصله لینک می‌توان از GLC-SX-MMD یا GLC-LH-SMD استفاده کرد؛ انتخاب باید با تجهیزات سمت مقابل هماهنگ باشد.

برای StackWise-160، به ماژول C3650-STACK-KIT و کابل‌های سری STACK-T2 نیاز است همان‌طور که بالاتر گفته شد، «قابلیت Stack دارد» به معنی نصب‌بودن این کیت نیست؛ هنگام خرید حتماً باید وجود واقعی ماژول و کابل جداگانه چک شود. کابل‌های این نسل با نسل قدیمی‌تر (CAB-STK-E مخصوص 2960S و 3560) سازگار نیستند، پس نباید این دو را با هم اشتباه گرفت.
