سوئیچ سیسکو مدل WS-C3650-24PD-S

توضیحات کلی سوئیچ سیسکو WS-C3650-24PD-S

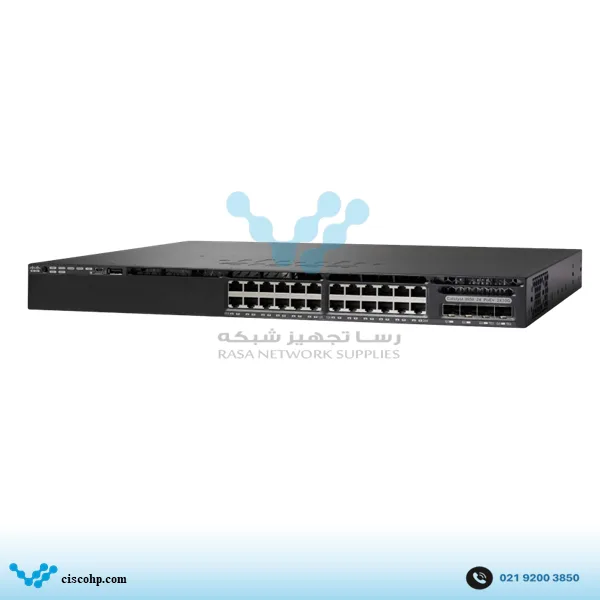

سوئیچ سیسکو WS-C3650-24PD-S از سری Catalyst 3650، یک سوئیچ مدیریتی لایه دسترسی است که 24 پورت 10/100/1000 Gigabit Ethernet را با پشتیبانی از PoE+ در اختیار شبکه قرار می‌دهد. ترکیب پورت‌های Gigabit، توان PoE+ و Uplinkهای 10Gbps باعث شده این مدل برای شبکه‌هایی مناسب باشد که علاوه بر اتصال تجهیزات کابلی و تأمین برق آن‌ها، به ارتباط پرسرعت با لایه بالادست نیز نیاز دارند. پسوند -S نشان‌دهنده استفاده از IP Base است.

یکی از ویژگی‌های اصلی WS-C3650-24PD-S پشتیبانی از IEEE 802.3at PoE+ است. این مدل دارای 390 وات بودجه PoE است و حداکثر توان 30 وات را برای هر پورت PoE+ ارائه می‌کند. بنابراین می‌توان تجهیزاتی مانند IP Phone، Access Point و دوربین‌های تحت شبکه سازگار را بدون آداپتور برق جداگانه به سوئیچ متصل کرد. البته 390 وات ظرفیت کل PoE دستگاه است و در طراحی شبکه باید مجموع مصرف واقعی تجهیزات در نظر گرفته شود.

در بخش Uplink، ساختار این مدل با بسیاری از سوئیچ‌های قدیمی‌تر متفاوت است. WS-C3650-24PD-S دارای 2 پورت SFP 1G و 2 پورت SFP+ 10G است. این ترکیب به شبکه اجازه می‌دهد برای ارتباط‌های معمولی از لینک‌های Gigabit و برای ارتباط‌های پرترافیک‌تر از Uplinkهای 10Gbps استفاده کند.

از نظر عملکرد، طبق دیتاشیت رسمی Cisco Catalyst 3650 Series، نرخ Forwarding این مدل 68.45Mpps و ظرفیت Switching آن 88Gbps است. این سری از 4GB DRAM و 2GB Flash استفاده می‌کند و ظرفیت جدول MAC Address تا 32,000 آدرس و تعداد Routeهای IPv4 (از طریق FNF) تا 24,000 مسیر است. حداکثر تعداد VLAN فعال هم 4,094 شناسه است. میانگین زمان بین خرابی (MTBF) این مدل حدود 528,280 ساعت گزارش شده — عددی به‌مراتب بالاتر از نسل‌های قدیمی‌تر Catalyst.

یکی از ویژگی‌های کمتر شناخته‌شده این پلتفرم، قابلیت کنترلر بی‌سیم داخلی است: طبق همان دیتاشیت رسمی، این سوئیچ می‌تواند بدون نیاز به یک کنترلر Wireless جداگانه، تا ۲۵ اکسس‌پوینت و ۱۰۰۰ کلاینت بی‌سیم را مدیریت کند قابلیتی که در سری‌های قدیمی‌تر ۲۹۶۰ یا ۳۵۶۰ اصلاً وجود نداشت.

سوئیچ سیسکو WS-C3650-24PD-S برای چه پروژه‌هایی مناسب است؟

WS-C3650-24PD-S برای شبکه‌هایی کاربرد بیشتری دارد که در آن‌ها هم تعداد پورت‌های Gigabit و هم قابلیت PoE+ موردنیاز است، اما در بخش بالادست شبکه نیز به ارتباط سریع‌تر از 1Gbps نیاز وجود دارد. در یک شبکه اداری می‌توان کامپیوترها، پرینترهای شبکه و سایر تجهیزات کابلی را به 24 پورت Downlink متصل کرد و هم‌زمان تلفن‌های IP، Access Pointها یا دوربین‌های سازگار را از طریق PoE+ تغذیه کرد.

برای شبکه‌هایی که علاوه بر زیرساخت کابلی، پوشش Wi-Fi هم نیاز دارند، قابلیت کنترلر بی‌سیم داخلی این مدل می‌تواند نیاز به خرید یک کنترلر جداگانه را حذف کند — تا سقف ۲۵ اکسس‌پوینت، مدیریت کاملاً از همین سوئیچ ممکن است.

یکی دیگر از ویژگی‌های مهم WS-C3650-24PD-S، پشتیبانی از StackWise-160 به‌صورت اختیاری است. با خرید و نصب ماژول جداگانه، چند سوئیچ Catalyst 3650 می‌توانند در یک Stack قرار بگیرند و با پهنای باند 160Gbps به‌صورت یک واحد منطقی مدیریت شوند؛ Cisco امکان تشکیل Stack تا 9 سوئیچ را اعلام کرده است. این قابلیت روی دستگاه از کارخانه فعال نیست و نیاز به خرید جداگانه ماژول و کابل مربوطه دارد.

در مقایسه با WS-C3650-24PS-S، تفاوت اصلی در ساختار Uplink است: هر دو مدل 24 پورت PoE+ با بودجه 390 وات دارند، اما 24PS-S به چهار Uplink از نوع 1G مجهز است، در حالی که 24PD-S دو Uplink 1G و دو Uplink 10G SFP+ دارد. در مقایسه با WS-C3650-24TD-S نیز تعداد و سرعت Uplinkها مشابه است، اما آن مدل فاقد PoE+ است.

از نظر طراحی فیزیکی، این سوئیچ در ابعاد حدود 4.4 × 44.5 × 44.8 سانتی‌متر ساخته شده و در رک به فضای 1U نیاز دارد. وزن مدل 24 پورت PoE نیز حدود 7.26 کیلوگرم است.

لوازم جانبی و تجهیزات سازگار با WS-C3650-24PD-S

برای فعال کردن استک، ماژول C3650-STACK-KIT لازم است  نکته مهم: کابل‌های استک این نسل (3650) با نسل قدیمی‌تر 2960-S/3560 فرق دارند؛ به‌جای CAB-STK-E، از سری STACK-T2-50CM، STACK-T2-1M یا STACK-T2-3M استفاده می‌شود، بسته به فاصله واقعی بین سوئیچ‌ها.

برای آپلینک‌های ۱۰ گیگابیتی، ماژول‌های SFP-10G-SR (فیبر مالتی‌مود) یا SFP-10G-LR (فیبر تک‌مود) استاندارد این رده‌اند؛ برای اتصال کوتاه و مستقیم بین دو دستگاه، کابل Twinax هم گزینه اقتصادی‌تری است. برای ۲ پورت آپلینک SFP 1G، همان ماژول‌های گیگابیت معمولی مثل GLC-LH-SMD کافی است.

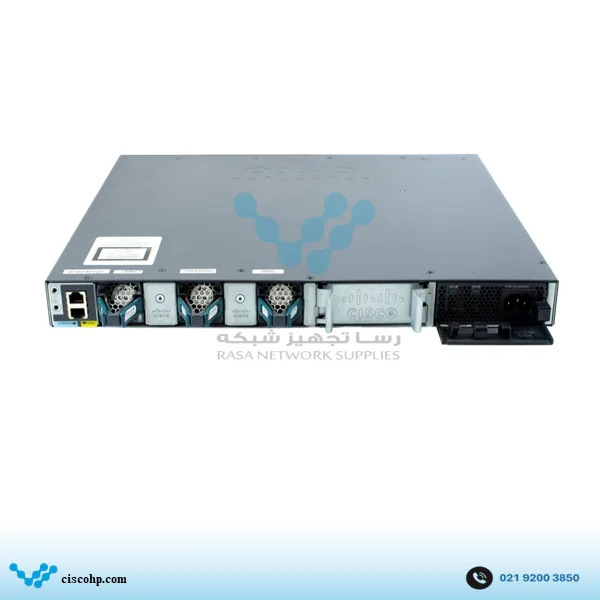

در صورت نیاز به منبع تغذیه یدکی یا افزونه، PWR-C2-640WAC پارت‌نامبر رسمی همین خانواده است. برای مدیریت دستگاه، هم پورت کنسول RJ-45 هم گزینه USB mini-Type B در دسترس‌اند.
