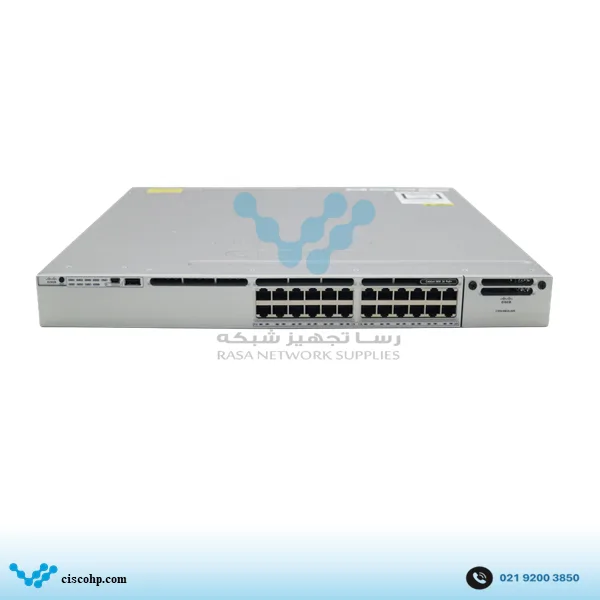

سوئیچ سیسکو مدل WS-C3850-24P-E

توضیحات کلی سوئیچ سیسکو WS-C3850-24P-E

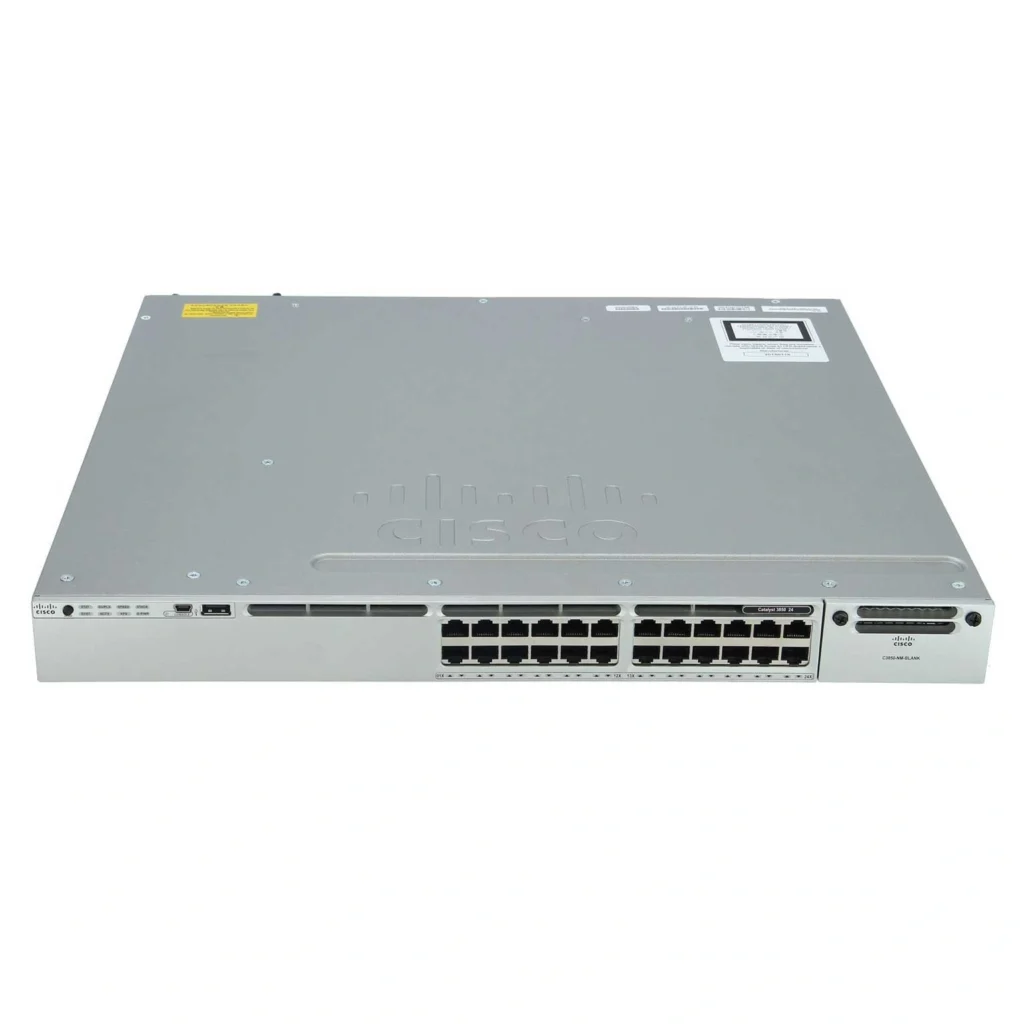

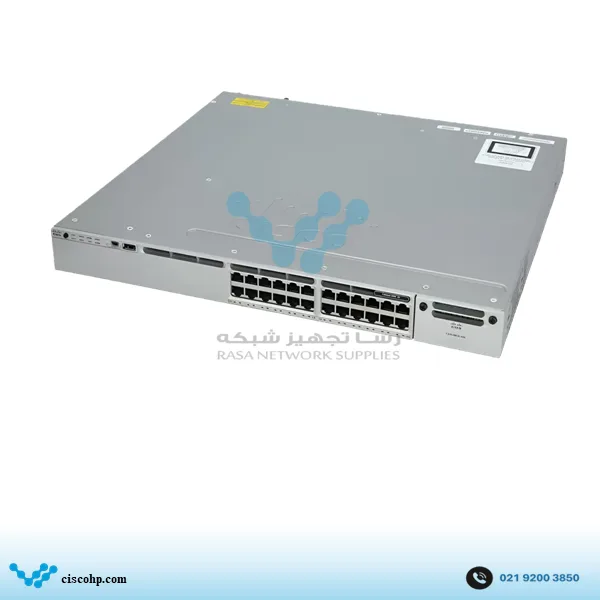

سوئیچ سیسکو WS-C3850-24P-E از خانواده Catalyst 3850 است؛ یک سوئیچ مدیریتی و Stackable با ۲۴ پورت مسی 10/100/1000 و پشتیبانی کامل از PoE+‎، برای لایه Access شبکه‌های سازمانی. نکته‌ای که شاید در نگاه اول عجیب باشد: با این‌که این مدل برخلاف خواهرهای فیبری هم‌خانواده (مثل WS-C3850-12S-E) اصلاً پورت SFP در بخش اصلی ندارد، ظرفیت Switching آن به ۹۲ گیگابیت بر ثانیه می‌رسد؛ عددی بالاتر از مدل‌های ۱۲ پورتی فیبری همین خانواده. دلیل این تفاوت به معماری داخلی و پشتیبانی از اسلات Network Module برمی‌گردد، نه صرفاً نوع پورت‌های اصلی.

هر ۲۴ پورت مسی این دستگاه از استاندارد IEEE 802.3at (PoE+‎) پشتیبانی می‌کنند و می‌توانند تا سقف ۳۰ وات به هر پورت تغذیه برسانند. این قابلیت برای اتصال مستقیم تلفن‌های IP، اکسس‌پوینت‌های Wi-Fi و دوربین‌های تحت شبکه بدون نیاز به منبع برق جداگانه کاربردی است؛ کابل Ethernet هم داده و هم برق تجهیز را منتقل می‌کند.

پسوند E در نام WS-C3850-24P-E به لایسنس IP Services اشاره دارد؛ کامل‌ترین سطح نرم‌افزاری خانواده Catalyst 3850. این لایسنس علاوه بر مسیریابی پویا (OSPF، EIGRP، BGP، IS-IS)، از Multicast Routing، MPLS و Cisco TrustSec نیز پشتیبانی می‌کند. در نتیجه WS-C3850-24P-E صرفاً یک سوئیچ لایه Access نیست و می‌تواند در طراحی‌هایی که خود سوئیچ باید بخشی از وظایف مسیریابی سازمانی را انجام دهد نیز نقش داشته باشد.

از نظر ظرفیت پردازشی، طبق دیتاشیت رسمی Cisco Catalyst 3850 Series، نرخ Forwarding این مدل ۶۸.۴ میلیون بسته در ثانیه است؛ همان رقمی که در مدل‌های ۱۲ پورتی فیبری هم‌خانواده هم دیده می‌شود، چون سیلیکون سوئیچینگ پایه در کل خانواده مشترک است. جدول MAC Address تا ۳۲,۰۰۰ ورودی، حداکثر ۲۴,۰۰۰ مسیر IPv4 و تا ۴,۰۰۰ VLAN ID و ۱,۰۰۰ SVI را پشتیبانی می‌کند. حافظه دستگاه هم ۴ گیگابایت RAM و ۲ گیگابایت Flash است.

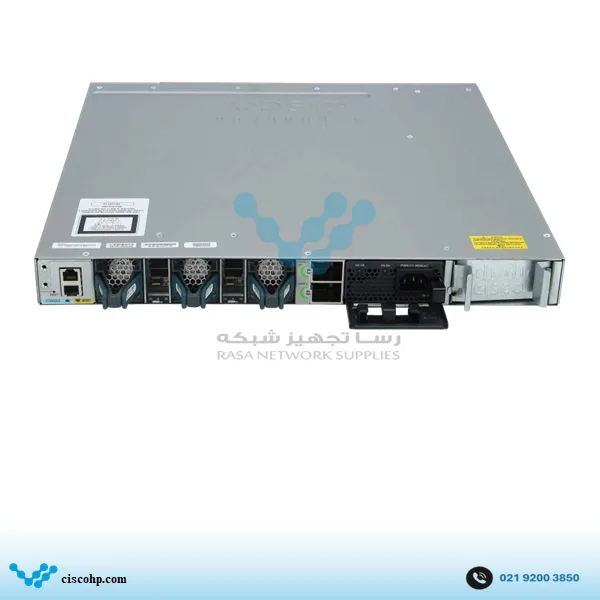

بودجه PoE سوئیچ WS-C3850-24P-E با منبع تغذیه استاندارد PWR-C1-715WAC به ۴۳۵ وات می‌رسد. این عدد به معنای تخصیص ثابت ۱۸ وات به هر پورت نیست؛ Cisco این بودجه را به‌صورت مجموع در نظر می‌گیرد و بسته به مصرف واقعی هر تجهیز متصل، توان بین پورت‌ها تقسیم می‌شود. در صورت نیاز به بودجه بالاتر، با نصب پاور دوم ۱۱۰۰ واتی، سقف PoE قابل تخصیص به ۱,۵۳۵ وات افزایش پیدا می‌کند؛ کافی برای تغذیه هم‌زمان تعداد زیادی تجهیز پرمصرف.

قابلیت StackWise-480 نیز روی این مدل فعال است: تا ۹ سوئیچ Catalyst 3850 سازگار می‌توانند با پهنای باند ۴۸۰ گیگابیت بر ثانیه در یک Stack قرار بگیرند و به شکل یک سیستم منطقی واحد مدیریت شوند. Cisco برای این معماری از یک عضو Active و یک عضو Standby استفاده می‌کند تا در صورت خرابی عضو اصلی، مدیریت Stack بدون وقفه محسوس به عضو بعدی منتقل شود. در کنار آن، StackPower امکان اشتراک‌گذاری و ایجاد افزونگی توان میان اعضای همان Stack را فراهم می‌کند؛ جدا از کابل‌کشی داده Stack.

این شاسی همچنین یک اسلات خالی برای Network Module دارد که انتخاب سرعت Uplink را به تصمیم پروژه می‌سپارد؛ گزینه C3850-NM-4-1G ظرفیت را با چهار پورت SFP گیگابیتی بالا می‌برد، در حالی که C3850-NM-2-10G برای شبکه‌هایی در نظر گرفته شده که همین امروز به پهنای باند ۱۰ گیگابیتی واقعی روی Uplink نیاز دارند، نه فقط در برنامه توسعه آینده.

چون این SKU با IP Services عرضه شده، کنترلر Wireless داخلی خانواده Catalyst 3850 نیز روی آن فعال است؛ بدون نیاز به نصب یک دستگاه کنترلر جداگانه در رک، می‌توان تا ۱۰۰ اکسس‌پوینت و ۲,۰۰۰ کلاینت بی‌سیم را روی هر سوئیچ یا Stack مدیریت کرد، با پهنای باند اختصاصی بخش Wireless تا ۲۰ گیگابیت بر ثانیه.

از نظر فیزیکی، این سوئیچ در قالب رک‌مونت 1U طراحی شده و وزن شاسی بدون پاور و ماژول Network حدود ۶ کیلوگرم است؛ ابعاد آن نزدیک به ۴.۴ × ۴۴.۵ × ۴۴.۵ سانتی‌متر گزارش شده. میانگین زمان بین خرابی (MTBF) این مدل نیز حدود ۲۶۹,۴۵۰ ساعت اعلام شده؛ عددی آماری برای برآورد قابلیت اطمینان سخت‌افزار، نه ضمانت طول عمر قطعی دستگاه.

سوئیچ سیسکو WS-C3850-24P-E برای چه پروژه‌هایی مناسب است؟

در جمع‌بندی کاربردی، WS-C3850-24P-E گزینه‌ای معقول برای شبکه‌ای است که در لایه Access هم به تراکم متوسط پورت‌های مسی گیگابیتی نیاز دارد و هم می‌خواهد تلفن‌های IP، اکسس‌پوینت‌ها یا دوربین‌های تحت شبکه را از همان کابل داده تغذیه کند. برای مثال، یک طبقه اداری با ترکیبی از کامپیوترهای رومیزی، تلفن‌های IP و چند دوربین نظارتی می‌تواند همه این تجهیزات را روی یک دستگاه ۲۴ پورتی جمع کند، بدون کابل‌کشی برق جداگانه برای هر تجهیز.

در پروژه‌هایی که پوشش Wi-Fi سازمانی هم بخشی از طرح است، کنترلر بی‌سیم داخلی این مدل می‌تواند مدیریت تا ۱۰۰ اکسس‌پوینت را بدون خرید یک کنترلر مستقل انجام دهد؛ کاهش واقعی در تعداد تجهیزات موردنیاز رک شبکه و هزینه نگهداری آن‌ها.

جایی که سوئیچ Access باید فراتر از Switching ساده عمل کند و بخشی از مسیریابی سازمانی (مثلاً OSPF بین چند VLAN یا اتصال به یک بستر MPLS) را هم انجام دهد، لایسنس IP Services این مدل دقیقاً همان ابزار لازم است. این ویژگی WS-C3850-24P-E را از نسخه‌های ساده‌تر همین پورت‌بندی (مانند WS-C3850-24P-S با IP Base) جدا می‌کند.

برای شبکه‌هایی که تعداد پورت موردنیاز در طول زمان رشد می‌کند، قابلیت StackWise-480 امکان اضافه‌کردن سوئیچ‌های سازگار دیگر را بدون ایجاد چند واحد مدیریتی مستقل فراهم می‌کند؛ فقط باید همه اعضای آینده Stack، همان سطح لایسنس IP Services را داشته باشند تا ترکیب Stack بدون مشکل انجام شود.

از طرف دیگر، اگر پروژه به تراکم بسیار بالای پورت (۴۸ پورت یا بیشتر در یک نقطه)، تغذیه UPOE پرقدرت یا پورت‌های Multigigabit نیاز دارد، مدل‌های دیگر همین خانواده مانند WS-C3850-12X48U-S ساختار مناسب‌تری ارائه می‌دهند؛ WS-C3850-24P-E بیشتر برای رده متوسط تراکم پورت با تمرکز روی PoE+‎ استاندارد و مسیریابی پیشرفته طراحی شده است.

لوازم جانبی و تجهیزات سازگار با سوئیچ سیسکو WS-C3850-24P-E

اسلات Network Module سوئیچ WS-C3850-24P-E با دو گزینه اصلی همراه است: NM-4-1G که ظرفیت Uplink را با چهار پورت SFP گیگابیتی بالا می‌برد، و NM-2-10G که برای پروژه‌های نیازمند سرعت ۱۰ گیگابیتی واقعی طراحی شده است. برای گزینه نخست، ترنسیورهایی مانند GLC-SX-MM (فیبر Multimode) یا GLC-LH-SM (فیبر Single-Mode) کاربرد دارند؛ برای گزینه دوم باید سراغ ماژول‌های واقعی ۱۰ گیگابیتی مانند SFP-10G-SR یا SFP-10G-LR رفت، چون سرعت این پورت‌ها به ترنسیورهای گیگابیتی معمولی محدود نمی‌شود و آن‌ها روی این اسلات پشتیبانی نمی‌شوند.

برای تشکیل Stack، کابل‌های STACK-T1-50CM، STACK-T1-1M یا STACK-T1-3M موردنیازند و برای اشتراک‌گذاری توان میان اعضا، کابل‌های CAB-SPWR-30CM یا CAB-SPWR-150CM به‌صورت جداگانه سفارش داده می‌شوند؛ این دو مجموعه کابل با یکدیگر قابل جایگزینی نیستند.
