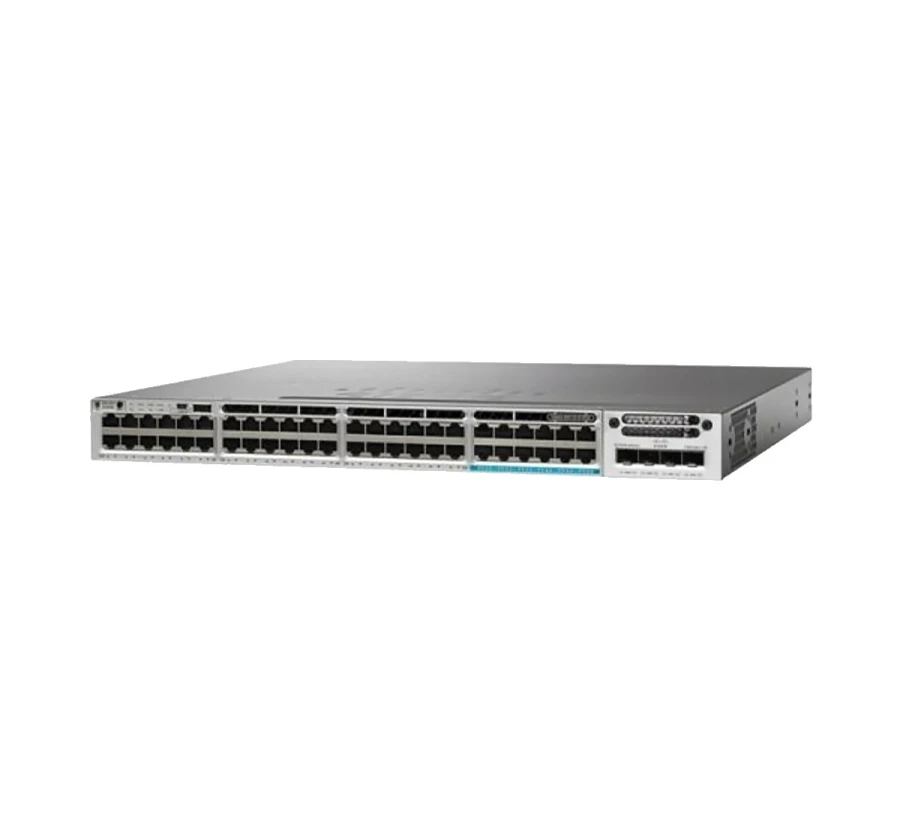

سوئیچ سیسکو مدل WS-C3850-48U-S

توضیحات کلی سوئیچ سیسکو WS-C3850-48U-S

نکته‌ای که در مقایسه سوئیچ سیسکو WS-C3850-48U-S با نزدیک‌ترین خواهر خود، WS-C3850-48F-S، معمولاً نادیده گرفته می‌شود این است: هر دو دقیقاً همان منبع تغذیه PWR-C1-1100WAC و همان بودجه کل ۸۰۰ واتی PoE را دارند، اما سقف واقعی هر پورت کاملاً متفاوت است. روی WS-C3850-48F-S، این سقف در سطح سخت‌افزار روی همان ۳۰ وات استاندارد PoE+‎ قفل شده؛ اما WS-C3850-48U-S با فناوری Cisco UPOE، همان بودجه را می‌تواند تا ۶۰ وات در هر پورت به تجهیزات منتقل کند. به بیان دیگر، تفاوت این دو مدل نه در اندازه پاور، بلکه در معماری داخلی مدار تغذیه پورت‌هاست.

این یعنی روی WS-C3850-48U-S، هر یک از ۴۸ پورت اصلی می‌تواند تا ۶۰ وات توان تأمین کند؛ عددی که برای تجهیزاتی مثل کلاینت‌های VDI پرمصرف، ترمینال‌های Cisco IP Turret، دستگاه‌های Personal TelePresence و سامانه‌های کنترل تردد فیزیکی طراحی شده که با PoE+‎ معمولی به‌درستی کار نمی‌کنند. البته باید توجه داشت که ۶۰ وات، سقف هر پورت است، نه تضمین در دسترس بودن هم‌زمان این مقدار روی تمام ۴۸ پورت؛ ظرفیت واقعی به تعداد پاور نصب‌شده و مجموع مصرف تجهیزات بستگی دارد.

طبق مستندات Cisco، برای تأمین ۶۰ وات هم‌زمان روی حداکثر ۳۰ پورت از این شاسی (نه هر ۴۸ پورت)، نصب دو عدد PWR-C1-1100WAC به‌صورت هم‌زمان لازم است؛ محدودیتی که نشان می‌دهد طراحی UPOE در مقیاس بزرگ، نیازمند برنامه‌ریزی دقیق‌تری نسبت به PoE+‎ ساده است.

از نظر پردازشی، طبق دیتاشیت رسمی Cisco Catalyst 3850 Series، ظرفیت Switching سوئیچ WS-C3850-48U-S ۱۷۶ گیگابیت بر ثانیه و نرخ Forwarding آن ۱۳۰.۹۵ میلیون بسته در ثانیه است؛ همان دو رقمی که در کل رده ۴۸ پورتی گیگابیت این خانواده مشترک است، چون UPOE فقط روی مدار تغذیه پورت‌ها اثر می‌گذارد، نه روی سیلیکون سوئیچینگ دستگاه.

لایسنس این SKU از نوع IP Base است؛ مسیریابی Static، RIPv1، RIPv2، RIPng و EIGRP Stub در کنار مدیریت VLAN، ACL و QoS پشتیبانی می‌شود. جدول MAC تا ۳۲,۰۰۰ ورودی، حداکثر ۲۴,۰۰۰ مسیر IPv4، تا ۴,۰۰۰ VLAN ID، ۱,۰۰۰ SVI و ۴۸,۰۰۰ ورودی Flexible NetFlow پشتیبانی می‌شود. حافظه دستگاه ۴ گیگابایت RAM و ۲ گیگابایت Flash است.

این شاسی یک اسلات خالی برای Network Module هم دارد که به‌صورت پیش‌فرض بدون ماژول عرضه می‌شود؛ گزینه‌های C3850-NM-4-1G، C3850-NM-2-10G و C3850-NM-4-10G برای مدل‌های ۴۸ پورتی گیگابیت این خانواده رسماً پشتیبانی می‌شوند.

پشتیبانی از StackWise-480 (پهنای باند ۴۸۰ گیگابیت بر ثانیه، حداکثر ۹ عضو) و StackPower روی WS-C3850-48U-S نیز فعال است؛ در طراحی‌هایی که تعداد زیادی تجهیز UPOE پرمصرف به چند سوئیچ متصل می‌شود، StackPower می‌تواند نقش مفیدی در افزونگی توان بین اعضای Stack ایفا کند.

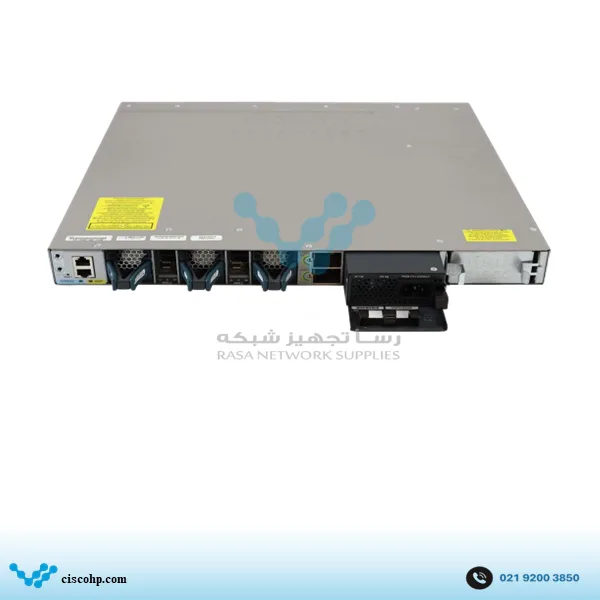

از نظر فیزیکی، این سوئیچ در قالب رک‌مونت 1U ساخته شده و ابعاد آن ۴.۴۵ × ۴۴.۵ × ۴۸.۸ سانتی‌متر است؛ همان عمق شاسی WS-C3850-48F-S، چون هر دو از یک پاور ۱۱۰۰ واتی یکسان استفاده می‌کنند. وزن دستگاه با یک پاور نصب‌شده حدود ۸ کیلوگرم است و میانگین زمان بین خرابی (MTBF) آن حدود ۲۰۵,۱۱۰ ساعت گزارش شده؛ رقمی که نسبت به WS-C3850-48F-S (۲۴۱,۰۵۰ ساعت) کمی پایین‌تر است و با پیچیدگی بیشتر مدار UPOE برای تأمین ۶۰ وات به‌جای ۳۰ وات قابل توضیح است.

سوئیچ سیسکو WS-C3850-48U-S برای چه پروژه‌هایی مناسب است؟

WS-C3850-48U-S زمانی ارزش واقعی خود را نشان می‌دهد که پروژه صرفاً به تراکم پورت یا PoE استاندارد محدود نباشد. برای شبکه‌ای که تجهیزات آن حداکثر ۳۰ وات مصرف می‌کنند، این مدل مزیت ویژه‌ای نسبت به WS-C3850-48F-S ایجاد نمی‌کند؛ ارزش اصلی UPOE زمانی آشکار می‌شود که Endpoint‌ها واقعاً به توان بیش از سقف PoE+‎ نیاز داشته باشند.

Cisco کاربردهایی مانند کلاینت‌های VDI (از جمله Samsung VDI Client)، تجهیزات Catalyst Compact، سامانه‌های Personal TelePresence و کنترل دسترسی فیزیکی را از مصادیق رسمی UPOE معرفی کرده است. در محیط‌های سازمانی که ترکیبی از این تجهیزات پرمصرف در کنار Endpoint‌های معمولی وجود دارد، تجمیع همه آن‌ها روی یک شاسی ۴۸ پورتی، نیاز به منابع تغذیه پراکنده در محل نصب را کاهش می‌دهد.

در پروژه‌هایی که بیش از ۳۰ پورت باید هم‌زمان توان ۶۰ واتی دریافت کنند، باید از همان ابتدا برنامه‌ریزی برای دو منبع تغذیه ۱۱۰۰ واتی انجام شود؛ در غیر این صورت بودجه ۸۰۰ واتی یک پاور برای پوشش کامل این سناریو کافی نیست.

اگر هدف پروژه صرفاً افزایش تراکم پورت PoE بدون نیاز به توان بالاتر از ۳۰ وات است، WS-C3850-48F-S یا حتی WS-C3850-48P-S معمولاً انتخاب اقتصادی‌تری هستند؛ چون هزینه اضافه معماری UPOE بدون کاربرد واقعی باقی می‌ماند.

برای شبکه‌هایی که علاوه بر UPOE به مسیریابی سازمانی کامل‌تر یا کنترلر Wireless داخلی هم نیاز دارند، لازم است سراغ نسخه‌های UPOE با لایسنس بالاتر رفت، چون WS-C3850-48U-S با IP Base این قابلیت‌های پیشرفته لایه ۳ را ارائه نمی‌دهد.

لوازم جانبی و تجهیزات سازگار با سوئیچ سیسکو WS-C3850-48U-S

برای توسعه Uplink، سه گزینه Network Module برای مدل‌های ۴۸ پورتی این خانواده در دسترس‌اند: NM-4-1G با چهار رابط SFP گیگابیتی، NM-2-10G که از چهار اسلات آن فقط دو تا واقعاً ۱۰ گیگابیتی هستند و دو تای دیگر محدود به SFP گیگابیتی می‌مانند، و NM-4-10G که هر چهار رابط آن ۱۰ گیگابیتی است.

انتخاب Transceiver باید متناسب با نوع Network Module نصب‌شده انجام شود: برای لینک‌های گیگابیتی، GLC-SX-MMD روی فیبر Multimode و GLC-LH-SMD روی فیبر Single-Mode گزینه‌های رایج‌اند؛ برای پورت‌های ۱۰ گیگابیتی، بسته به فاصله لینک از SFP-10G-SR یا SFP-10G-LR استفاده می‌شود.

منبع تغذیه استاندارد این مدل PWR-C1-1100WAC است که بودجه ۸۰۰ واتی UPOE را فراهم می‌کند. برای سناریوهایی که نیاز به توان ۶۰ واتی روی بیش از ۳۰ پورت هم‌زمان دارند، Cisco رسماً نصب یک PWR-C1-1100WAC دوم را در جدول نیازمندی‌های توان این مدل ذکر کرده است.

برای پیاده‌سازی StackWise-480 روی این مدل، سه طول کابل در دسترس است: STACK-T1-50CM، STACK-T1-1M و STACK-T1-3M؛ انتخاب مناسب بیشتر به فاصله فیزیکی سوئیچ‌ها در رک بستگی دارد تا یک قاعده ثابت. با توجه به این‌که WS-C3850-48U-S در سناریوهای پرمصرف UPOE معمولاً بیشتر از مدل‌های بدون PoE به افزونگی توان نیاز پیدا می‌کند، تجهیز StackPower در طراحی چنین مجموعه‌هایی اهمیت بیشتری هم پیدا می‌کند.
