سوئیچ سیسکو مدل C9200L-48T-4X-E

توضیحات کلی سوئیچ سیسکو C9200L-48T-4X-E

سوئیچ سیسکو C9200L-48T-4X-E یکی از مدل‌های خانواده Cisco Catalyst 9200L است که برای لایه Access شبکه‌های سازمانی، دفاتر، شعب و زیرساخت‌های Campus طراحی شده است.

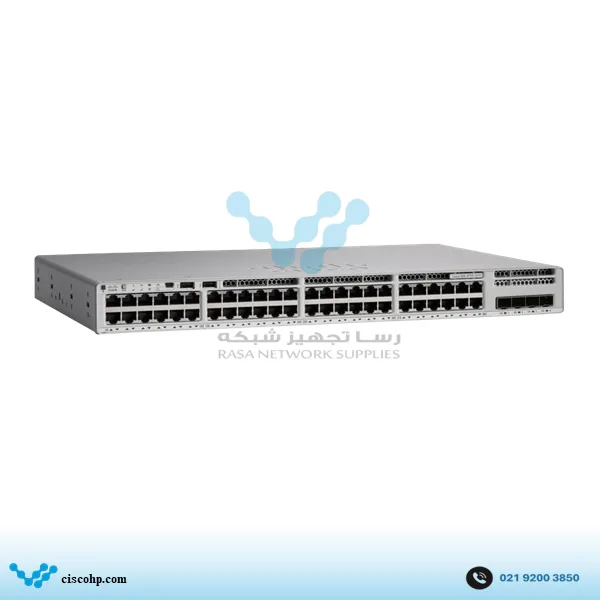

این مدل در بخش Downlink دارای ۴۸ پورت 10/100/1000BASE-T از نوع RJ-45 است و در کنار آن، چهار Uplink ثابت SFP+ با پشتیبانی از ۱ و ۱۰ گیگابیت بر ثانیه ارائه می‌کند.

ترکیب ۴۸ پورت مسی با چهار Uplink ده‌گیگ، آن را برای شبکه‌هایی مناسب می‌کند که تعداد زیادی کاربر یا تجهیز در لایه دسترسی دارند، اما مسیر ارتباطی به Distribution یا Core باید ظرفیت بیشتری داشته باشد.

نکته‌ای که این مدل را از برخی مدل‌های هم‌خانواده متمایز می‌کند، معماری Uplink آن است. برخلاف مدل‌های C9200 که از Uplink ماژولار استفاده می‌کنند و می‌توان Network Module آن‌ها را تعویض کرد، در C9200L-48T-4X-E چهار رابط SFP+ از ابتدا روی شاسی تعبیه شده‌اند و امکان تعویض آن‌ها با ماژول دیگری وجود ندارد.

Cisco این مدل را در گروه Fixed Uplink سری Catalyst 9200L قرار داده است. این طراحی، هم هزینه تهیه ماژول جداگانه را حذف می‌کند و هم پیچیدگی طراحی شبکه را کاهش می‌دهد. جزئیات رسمی مدل‌ها و پیکربندی سخت‌افزاری این خانواده در دیتاشیت Cisco Catalyst 9200 Series قابل بررسی است.

از نظر ظرفیت پردازش، این سوئیچ دارای 176Gbps ظرفیت Switching و 130.95Mpps نرخ Forwarding است. این سطح از کارایی برای انتقال هم‌زمان ترافیک تعداد زیادی پورت Gigabit و استفاده از Uplinkهای پرسرعت در یک شبکه Access سازمانی در نظر گرفته شده است.

در حالت Stack، ظرفیت Switching این پلتفرم افزایش پیدا می‌کند و به 256Gbps می‌رسد. حافظه DRAM این مدل ۲ گیگابایت، حافظه Flash آن ۴ گیگابایت، جدول MAC آن قابلیت نگهداری ۱۶,۰۰۰ آدرس را دارد و از ۱,۰۲۴ VLAN پشتیبانی می‌کند. بافر بسته (Packet Buffer) آن ۶ مگابایت است و از Jumbo Frame تا ۹,۱۹۸ بایت پشتیبانی می‌کند.

یکی از ویژگی‌های کلیدی سری C9200L، استفاده از Cisco IOS XE است. این سیستم‌عامل امکاناتی فراتر از مدیریت پایه سوئیچ در اختیار شبکه قرار می‌دهد و قابلیت‌هایی مانند NETCONF، RESTCONF، YANG، Telemetry و Cisco Plug and Play را پشتیبانی می‌کند.

در نتیجه این مدل می‌تواند در شبکه‌هایی استفاده شود که مدیریت متمرکز و خودکارسازی تجهیزات به اندازه عملکرد سخت‌افزاری اهمیت دارد. این مدل با لایسنس Network Essentials عرضه می‌شود که قابلیت‌های پایه مانند VLAN، Stacking، ACL و NetFlow را فراهم می‌کند. برای قابلیت‌های پیشرفته‌تر مانند مسیریابی کامل OSPF/EIGRP در مقیاس بزرگ، ممکن است نیاز به ارتقا به Network Advantage داشته باشید.

C9200L-48T-4X-E یک مدل Data است و پورت‌های Access آن از PoE پشتیبانی نمی‌کنند. بنابراین این سوئیچ برای اتصال کامپیوترها، پرینترها، سرورها، تجهیزات شبکه و سایر Endpointهایی که منبع تغذیه مستقل دارند مناسب است. اگر قرار باشد Access Point، تلفن IP یا دوربین تحت شبکه مستقیماً از طریق کابل شبکه برق دریافت کند، باید مدل PoE مناسب از خانواده Catalyst 9200L انتخاب شود.

در بخش امنیت، خانواده Catalyst 9200 از قابلیت‌هایی مانند 802.1X، Port Security، DHCP Snooping، Dynamic ARP Inspection، IP Source Guard، ACL و MACsec پشتیبانی می‌کند. MACsec در این مدل با رمزنگاری AES-128 ارائه می‌شود و Trust Anchor Module نیز در سطح سخت‌افزار تضمین می‌کند که فقط دستگاه‌های تأییدشده بتوانند به شبکه متصل شوند.

این قابلیت‌ها اجازه می‌دهند سوئیچ علاوه بر انتقال ترافیک، بخشی از سیاست کنترل دسترسی و حفاظت از شبکه سازمان را نیز اجرا کند.

از دیگر قابلیت‌های مهم این مدل می‌توان به StackWise-80 اشاره کرد. C9200L-48T-4X-E می‌تواند با سوئیچ‌های سازگار C9200L در یک Stack قرار گیرد و چند دستگاه را به یک ساختار منطقی تبدیل کند.

Cisco برای مدل‌های C9200L حداکثر ۸ عضو در یک Stack و پهنای باند Stack برابر 80Gbps را اعلام کرده است. نکته مهم این است که Stack کردن مدل‌های C9200L با C9200 یا سایر سری‌های Catalyst در یک Stack مشترک پشتیبانی نمی‌شود؛ زیرا معماری StackWise و پهنای باند این دو خانواده متفاوت است. Cisco جزئیات نصب و اتصال تجهیزات Stack را در راهنمای سخت‌افزاری Catalyst 9200 ارائه کرده است.

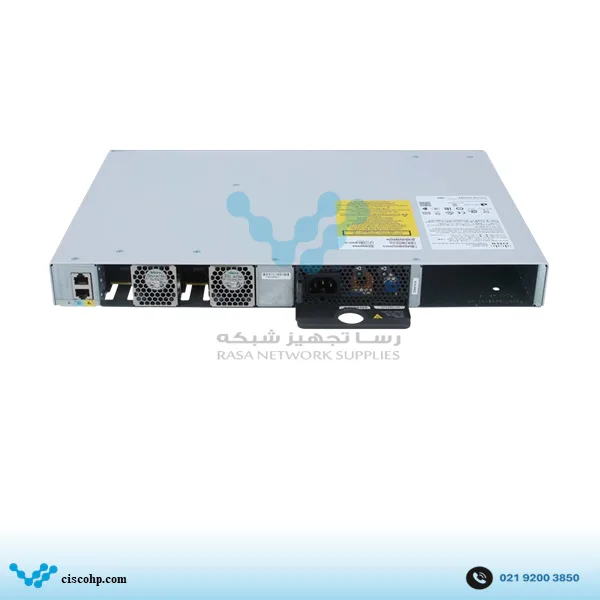

از نظر طراحی فیزیکی، دستگاه در فرم‌فاکتور 1U قرار دارد و برای نصب در رک‌های استاندارد شبکه طراحی شده است. دو پورت StackWise در پنل پشتی قرار دارند.

منبع تغذیه استاندارد این مدل PWR-C5-125WAC است و دو اسلات پاور دارد، اما پاورها Hot-Swappable نیستند و برای افزونگی باید از ابتدا هر دو پاور نصب شوند. دو فن فیکس داخلی نیز وظیفه خنک‌کنندگی را بر عهده دارند و برخلاف سری C9200 (بدون L)، توسط کاربر قابل تعویض نیستند. این محدودیت باید در برنامه نگهداری و پشتیبانی شبکه لحاظ شود.

سوئیچ سیسکو C9200L-48T-4X-E برای چه پروژه‌هایی مناسب است؟

C9200L-48T-4X-E بیشتر برای لایه Access شبکه‌های سازمانی طراحی شده است؛ جایی که تعداد زیادی دستگاه با سرعت Gigabit به شبکه متصل هستند و در عین حال، ارتباط Access با لایه بالاتر به Uplinkهای سریع‌تر نیاز دارد.

در یک ساختمان اداری یا Campus، می‌توان ۴۸ پورت RJ-45 این سوئیچ را برای اتصال کامپیوترها، پرینترها، تلفن‌های تحت شبکه با منبع تغذیه مستقل و تجهیزات مختلف کاربران استفاده کرد. در سمت بالادست، چهار پورت SFP+ امکان ایجاد ارتباط ۱ یا ۱۰ گیگابیتی با سوئیچ Distribution یا Core را فراهم می‌کنند.

در ساختمان‌های چندطبقه، می‌توان این مدل را در رک هر طبقه قرار داد و ترافیک جمع‌شده هر طبقه را از طریق Uplinkهای 10G به Core منتقل کرد.

وجود چهار Uplink ده‌گیگ برای شبکه‌هایی اهمیت بیشتری پیدا می‌کند که مجموع ترافیک ۴۸ پورت Access می‌تواند از ظرفیت یک لینک 1GbE عبور کند. در چنین ساختاری، استفاده از 10GbE در مسیر Uplink باعث می‌شود ارتباط بین لایه Access و تجهیزات بالادستی با ظرفیت مناسب‌تری انجام شود. این موضوع به‌خصوص در شبکه‌هایی که ترافیک سرورهای فایل، سیستم‌های مجازی‌سازی یا سرویس‌های ویدیویی در آن‌ها بالاست، اهمیت دارد.

این مدل برای شعب و دفاتر سازمانی نیز کاربرد دارد. اگر یک شعبه تعداد قابل توجهی کاربر داشته باشد و در عین حال به سوئیچی با قابلیت مدیریت سازمانی، امنیت شبکه و Uplink فیبر یا 10GbE نیاز داشته باشد، C9200L-48T-4X-E می‌تواند در لایه Access مورد استفاده قرار گیرد. در دفاتر منطقه‌ای، این مدل می‌تواند هم تجهیزات کاربری را پوشش دهد و هم از طریق Uplinkهای فیبر به دیتاسنتر مرکزی یا ستاد متصل شود.

قابلیت StackWise-80 نیز در پروژه‌هایی که تعداد پورت موردنیاز از ظرفیت یک سوئیچ بیشتر است اهمیت پیدا می‌کند. به جای مدیریت جداگانه چند دستگاه، چند سوئیچ C9200L سازگار می‌توانند در یک Stack قرار بگیرند و توسعه تعداد پورت‌ها با ساختار مدیریتی یکپارچه انجام شود.

مزیت عملی این قابلیت این است که به‌جای مدیریت ۸ دستگاه جداگانه، یک IP مدیریت می‌کنید و در صورت خرابی یک عضو، سرویس‌دهی بدون قطعی ادامه می‌یابد. Cisco در راهنمای نصب خود ایجاد Data Stack تا ۸ سوئیچ را برای این خانواده توضیح داده و کابل‌های 0.5، 1 و 3 متری StackWise را نیز معرفی کرده است.

C9200L-48T-4X-E همچنین برای محیط‌هایی مناسب است که در حال حرکت از شبکه‌های قدیمی Gigabit به سمت Uplinkهای 10GbE هستند. در چنین ساختاری لازم نیست تمام تجهیزات Endpoint به 10GbE ارتقا پیدا کنند؛ کاربران همچنان از پورت‌های 1GbE استفاده می‌کنند و فقط مسیر ارتباطی Access با لایه بالاتر با سرعت بیشتری ساخته می‌شود. این رویکرد مهاجرت تدریجی، هزینه ارتقای شبکه را به‌طور قابل‌توجهی کاهش می‌دهد.

از طرف دیگر، نبود PoE باعث می‌شود این مدل بیشتر برای پروژه‌هایی مناسب باشد که تأمین برق تجهیزات از طریق سوئیچ ضروری نیست. برای شبکه‌هایی با تعداد زیاد Access Point یا IP Phone، مدل‌های PoE سری C9200L مانند C9200L-48P-4X انتخاب مناسب‌تری هستند. همچنین اگر پروژه شما شامل تجهیزات اتوماسیون ساختمان، دوربین‌های تحت شبکه یا اکسس‌پوینت‌های سقفی است، باید از ابتدا مدل PoE دار را در طراحی لحاظ کنید.

در نهایت، این مدل یک Enterprise Access Switch است و برای Access شبکه سازمانی طراحی شده است. کاربرد اصلی آن با سوئیچ‌های Nexus دیتاسنتری که برای Spine-Leaf و تراکم بالای 10G/40G/100G طراحی شده‌اند، متفاوت است. اگر پروژه شما دیتاسنتر با نیاز به VXLAN، BGP EVPN یا تراکم بالای پورت‌های 25G/100G است، باید به سراغ خانواده Nexus بروید.

لوازم جانبی و تجهیزات سازگار با سوئیچ سیسکو C9200L-48T-4X-E

مهم‌ترین تجهیزات جانبی این مدل به Uplinkهای SFP+ و قابلیت Stack مربوط می‌شوند.

برای برقراری لینک‌های 10GbE روی چهار پورت SFP+، می‌توان از Transceiverهای سازگار Cisco استفاده کرد. ماژول SFP-10G-SR برای ارتباطات کوتاه روی فیبر Multimode (تا حدود ۴۰۰ متر) و ماژول SFP-10G-LR برای لینک‌های Single-Mode با فاصله بیشتر (تا ۱۰ کیلومتر) گزینه‌های متداول هستند.

اگر شبکه از لینک‌های Gigabit فیبر نوری استفاده می‌کند، بسته به پشتیبانی پورت و Optic موردنظر، ماژول‌های SFP یک گیگ نیز می‌توانند در این رابط‌ها مورد استفاده قرار گیرند. به همین دلیل، Uplinkهای SFP+ این مدل فقط به یک نوع فیبر یا یک فاصله خاص محدود نیستند و امکان انتخاب Transceiver متناسب با ساختار فیزیکی شبکه را فراهم می‌کنند.

انتخاب نهایی ماژول باید بر اساس نوع فیبر، فاصله لینک و تجهیزات دو طرف ارتباط انجام شود. همیشه سازگاری ماژول با نسخه IOS-XE نصب‌شده را بررسی کنید.

برای استفاده از قابلیت Stack، قطعه اصلی موردنیاز C9200L-STACK-KIT است. این کیت مخصوص سوئیچ‌های C9200L طراحی شده و برای ایجاد StackWise-80 استفاده می‌شود. کابل‌های StackWise با طول‌های ۵۰ سانتی‌متر، ۱ متر و ۳ متر توسط Cisco ارائه شده‌اند و انتخاب طول مناسب به نحوه قرارگیری سوئیچ‌ها در رک بستگی دارد.

یک نکته مهم این است که C9200L-STACK-KIT مخصوص خانواده C9200L است و نمی‌توان از آن برای Stack کردن C9200 (بدون L) استفاده کرد. فهرست رسمی تجهیزات Stack در دیتاشیت Cisco Catalyst 9200 آمده است.

منبع تغذیه استاندارد این مدل PWR-C5-125WAC است و متناسب با نسخه Data طراحی شده است. برای محیط‌هایی که قطعی برق غیرقابل قبول است، می‌توانید یک پاور دوم اضافه کنید تا تغذیه 1+1 Redundant داشته باشید.

توجه داشته باشید که پاورهای این مدل Hot-Swappable نیستند و برای افزونگی باید از ابتدا هر دو پاور را نصب کنید. برای دستگاه‌های موجود در بازار ریفر، بررسی دقیق مدل PSU نصب‌شده اهمیت دارد؛ زیرا ممکن است دستگاه همراه با پاور متفاوتی نسبت به کانفیگ اولیه عرضه شده باشد.

برای این مدل، تجهیزات جانبی اصلی همین موارد هستند؛ بنابراین نیازی نیست لوازم جانبی مربوط به مدل‌های PoE، Network Module یا پاورهای پرظرفیت سایر مدل‌های C9200 در صفحه محصول درج شوند.
