سوئیچ سیسکو مدل N5K-C5672UP

توضیحات کلی سوئیچ سیسکو N5K-C5672UP

سوئیچ Cisco Nexus N5K-C5672UP عضوی از خانواده Nexus 5600 است و در شاسی فشرده 1RU عرضه می‌شود؛ نکته‌ای که این مدل را از خواهر بزرگ‌تر خود، N5K-C5596UP از خانواده Nexus 5500، متمایز می‌کند این است که شش پورت QSFP+‎ چهل گیگابیتی از ابتدا روی خود شاسی تعبیه شده‌اند، بدون نیاز به خرید و نصب ماژول توسعه جداگانه برای دستیابی به Uplink پرسرعت. این طراحی، تراکم پورت بالاتری را در فضای رک کمتری نسبت به نسل قبلی همین رده محصول فراهم می‌کند.

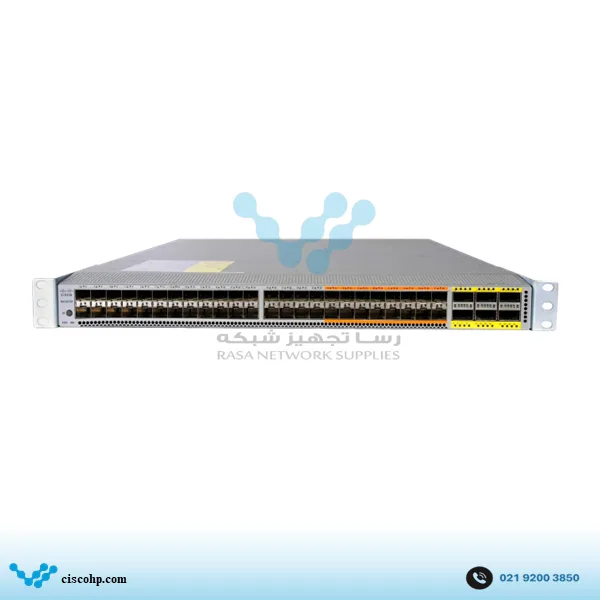

از نظر چیدمان پورت، N5K-C5672UP دارای 48 پورت ثابت SFP+‎ است که از این تعداد، 32 پورت صرفاً برای 1/10 Gigabit Ethernet در نظر گرفته شده و 16 پورت باقی‌مانده به‌صورت Unified Port طراحی شده‌اند؛ یعنی علاوه بر 10GbE و FCoE، امکان پیکربندی برای Native Fibre Channel با سرعت‌های 2، 4 یا 8 گیگابیت بر ثانیه را هم دارند. شش پورت QSFP+‎ نیز برای Ethernet و FCoE در سرعت 40 گیگابیت در دسترس هستند و با استفاده از کابل Breakout، هر پورت QSFP+‎ می‌تواند به چهار مسیر 10GbE تقسیم شود؛ Cisco حداکثر ظرفیت این پلتفرم را با احتساب Breakout معادل 72 مسیر 10GbE اعلام کرده است.

طبق دیتاشیت رسمی Cisco برای خانواده Nexus 5600، سوئیچ N5K-C5672UP  از نظر عملکرد داخلی، ظرفیت Switching معادل 1.44 ترابیت بر ثانیه و نرخ Forwarding تا 1071 میلیون بسته در ثانیه با بسته‌های 64 بایتی دارد. معماری Cut-Through این پلتفرم، تأخیر پورت‌به‌پورت را در حدود یک میکروثانیه نگه می‌دارد؛ عددی که Cisco آن را برای ترافیک 10 و 40 گیگابیتی این خانواده اعلام کرده است و در محیط‌هایی که ثبات Latency بین سرورها و Storage اهمیت دارد، مزیت محسوسی محسوب می‌شود.

جدول ترکیبی MAC و ARP در N5K-C5672UP ظرفیت 256,000 ورودی دارد که در مقایسه با نسل قدیمی‌تر Nexus 5500 عدد به‌مراتب بزرگ‌تری است. حداکثر تعداد VLAN پشتیبانی‌شده 4,096 است و Jumbo Frame روی تمام پورت‌ها تا 9,216 بایت قابل تنظیم است.

یکی از قابلیت‌های نرم‌افزاری که این نسل را از Nexus 5500 متمایز می‌کند، پشتیبانی از VXLAN در هر دو حالت Bridging و Routing با Line Rate روی تمام پورت‌هاست؛ قابلیتی که در نسل قدیمی‌تر خانواده Nexus 5000 اساساً وجود نداشت و برای طراحی‌های Overlay مدرن دیتاسنتر کاربرد دارد. در سطح Routing، لایسنس پایه L3 Base Services با شماره فنی N56-BAS1K9 در این نسل، علاوه بر Static Route نامحدود، از VRF-Lite هم پشتیبانی می‌کند؛ ویژگی‌ای که در خانواده Nexus 5500 فقط با لایسنس بالاتر L3 Enterprise در دسترس بود. برای BGP، EIGRP کامل و VXLAN EVPN همچنان باید لایسنس L3 Enterprise با شماره N56-LAN1K9 جداگانه خریداری شود.

مانند سایر مدل‌های خانواده Unified، فعال‌سازی Fibre Channel روی 16 پورت Unified این سوئیچ هم رایگان نیست؛ Cisco لایسنس Storage Protocols Services اختصاصی N5K-C5672UP را با شماره فنی N5672-72P-SSK9 عرضه می‌کند. پس از فعال‌سازی، هر پورت Unified تا 15 واحد Buffer-to-Buffer Credit را پشتیبانی می‌کند که Cisco با استفاده از آن امکان SAN Extension تا حدود 3.7 کیلومتر در سرعت 8 گیگابیت بر ثانیه را اعلام کرده است.

از نظر فیزیکی، وزن N5K-C5672UP با دو منبع تغذیه حدود 14.52 کیلوگرم و ابعاد آن 4.4 در 43.9 در 76.2 سانتی‌متر است؛ یعنی با وجود شش پورت QSFP+‎ اضافه، همچنان در یک واحد رک جای می‌گیرد. ظرفیت اسمی هر منبع تغذیه 1100 وات است، اما مصرف واقعی دستگاه در پیکربندی معمول حدود 400 وات و در حداکثر بار حدود 450 وات گزارش شده؛ یعنی توان منبع تغذیه عمدتاً برای پوشش سناریوهای Full-Load و افزونگی در نظر گرفته شده، نه مصرف روزمره دستگاه.

سوئیچ سیسکو N5K-C5672UP برای چه پروژه‌هایی مناسب است؟

N5K-C5672UP گزینه مناسبی برای دیتاسنترهایی است که هم به تراکم پورت 10GbE نیاز دارند و هم می‌خواهند Uplink‌های 40GbE را بدون اشغال اسلات توسعه در اختیار داشته باشند. چون شش پورت QSFP+‎ از ابتدا روی شاسی تعبیه شده، طراحی رک برای ارتباط با لایه Spine یا Aggregation ساده‌تر از سوئیچ‌هایی می‌شود که برای همین قابلیت به خرید ماژول جداگانه نیاز دارند.

در معماری‌هایی که همپوشانی شبکه با VXLAN مدنظر است، N5K-C5672UP انتخاب واقعی‌تری نسبت به نسل قدیمی‌تر Nexus 5500 محسوب می‌شود، چون Bridging و Routing با Line Rate روی VXLAN را به‌صورت بومی پشتیبانی می‌کند. این ویژگی برای زیرساخت‌های مجازی‌سازی بزرگ که نیاز به گسترش دامنه Layer 2 فراتر از محدودیت‌های فیزیکی رک دارند، کاربرد مستقیم دارد.

برای پروژه‌هایی که همچنان بخشی از اتصال به Storage از طریق Fibre Channel انجام می‌شود، وجود 16 پورت Unified امکان تجمیع بخشی از این ترافیک را روی همان سوئیچ فراهم می‌کند؛ اما چون تنها 16 پورت از 48 پورت ثابت Unified هستند، پروژه‌هایی که به تعداد بیشتری پورت Fibre Channel نیاز دارند باید ظرفیت را از قبل با نیاز واقعی مقایسه کنند یا سراغ مدلی با تعداد پورت Unified بیشتر بروند.

در طراحی‌های Top-of-Rack با تراکم بالا، 32 پورت ثابت 1/10GbE برای اتصال سرورها یا تجهیزات ذخیره‌سازی مبتنی بر Ethernet کفایت می‌کند، در حالی که شش پورت QSFP+‎ باقی‌مانده صرفاً برای ارتباط با شبکه بالادست در نظر گرفته می‌شود؛ این تفکیک، مدیریت ظرفیت و برنامه‌ریزی رشد آینده رک را ساده‌تر می‌کند.

برای گسترش دسترسی سرورها بدون افزودن سوئیچ‌های مستقل، N5K-C5672UP از Cisco Nexus 2200 و 2300 Fabric Extender پشتیبانی می‌کند و طبق مستندات سیسکو، هر سوئیچ می‌تواند تا 24 عدد Fabric Extender را در ساختار خود مدیریت کند؛ الگویی که برای سالن‌های دیتاسنتر با تعداد زیادی رک سرور، تعداد سوئیچ‌های مستقل موردنیاز را کاهش می‌دهد.

لوازم جانبی و تجهیزات سازگار با سوئیچ سیسکو N5K-C5672UP

برای پورت‌های SFP+‎ در حالت Ethernet، ترنسیورهایی مانند GLC-T برای اتصال مسی، GLC-SX-MMD و GLC-LH-SMD برای فیبر Gigabit و SFP-10G-SR، SFP-10G-LR یا SFP-10G-ER برای سرعت واقعی 10 گیگابیت قابل استفاده هستند. برای شانزده پورت Unified در حالت Fibre Channel، باید از ترنسیورهای اختصاصی Native FC با سرعت‌های 2، 4 یا 8 گیگابیت بر ثانیه استفاده شود؛ یک SFP+‎ معمولی برای این منظور کافی نیست.

شش پورت QSFP+‎ ثابت این مدل برای ارتباطات 40 گیگابیتی در نظر گرفته شده‌اند و در پروژه‌هایی که تعداد بیشتری لینک 10GbE مدنظر است، کابل Breakout امکان تقسیم هر پورت به چهار مسیر 10GbE را فراهم می‌کند؛ گزینه‌ای که برای اتصال هم‌زمان چند سرور یا تجهیز شبکه به یک پورت پرظرفیت کاربردی است.

در بخش لایسنس، فعال‌سازی Fibre Channel روی پورت‌های Unified نیازمند N5672-72P-SSK9 است. برای قابلیت‌های Routing، لایسنس پایه N56-BAS1K9 و برای BGP و VXLAN EVPN لایسنس N56-LAN1K9 به‌صورت جداگانه عرضه می‌شوند. در صورت نیاز به FabricPath نیز لایسنس اختصاصی این مدل با شماره N5672-EL2-SSK9 باید خریداری شود.

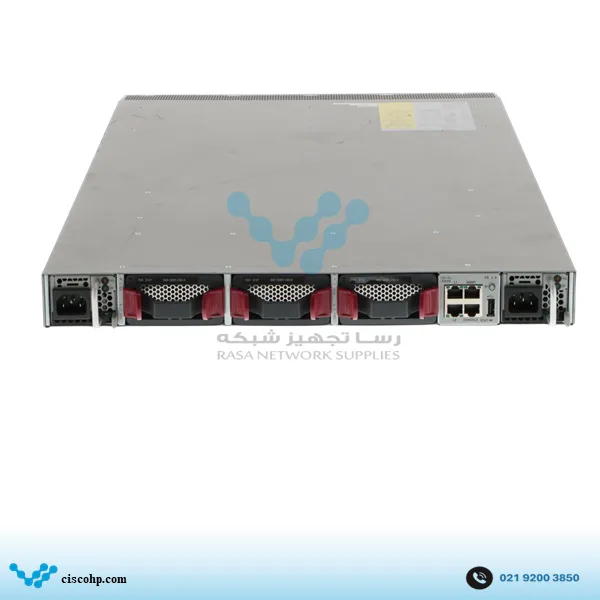

سوئیچ N5K-C5672UP از دو منبع تغذیه Hot-Swappable با افزونگی 1+1 پشتیبانی می‌کند؛ نسخه NXA-PAC-1100W با جریان هوای استاندارد (خروجی از سمت پورت‌ها) و NXA-PAC-1100W-B با جریان هوای معکوس (ورودی از سمت پورت‌ها) عرضه شده‌اند. دستگاه همچنین سه ماژول فن مستقل با افزونگی 2+1 دارد که نسخه استاندارد آن با شماره فنی N6K-C6001-FAN-F شناخته می‌شود؛ هنگام تهیه قطعات جایگزین، جهت Airflow فن و منبع تغذیه باید با یکدیگر و با چیدمان رک هماهنگ باشند.
