سوئیچ سیسکو مدل N9K-C9372PX-E

توضیحات کلی سوئیچ سیسکو N9K-C9372PX-E

سوئیچ Cisco Nexus N9K-C9372PX-E یکی از مدل‌های خانواده Nexus 9300 است، اما برخلاف دو مدل N9K-93180YC-FX و N9K-C93180YC-EX که پیش‌تر در همین مجموعه بررسی شدند، این دستگاه به نسل اول این خانواده و معماری Cisco Application Leaf Engine یا ALE تعلق دارد. به همین دلیل نباید مشخصات آن را صرفاً بر اساس شباهت ظاهری شاسی با مدل‌های -EX یا -FX جدیدتر مقایسه کرد؛ مهم‌ترین تفاوت ساختاری همین‌جاست که پورت‌های Downlink این مدل از نوع SFP+ هستند، نه SFP28، و بنابراین حداکثر سرعت هر پورت به 10 گیگابیت بر ثانیه محدود می‌شود، نه 25 گیگابیت مانند دو مدل جدیدتر.

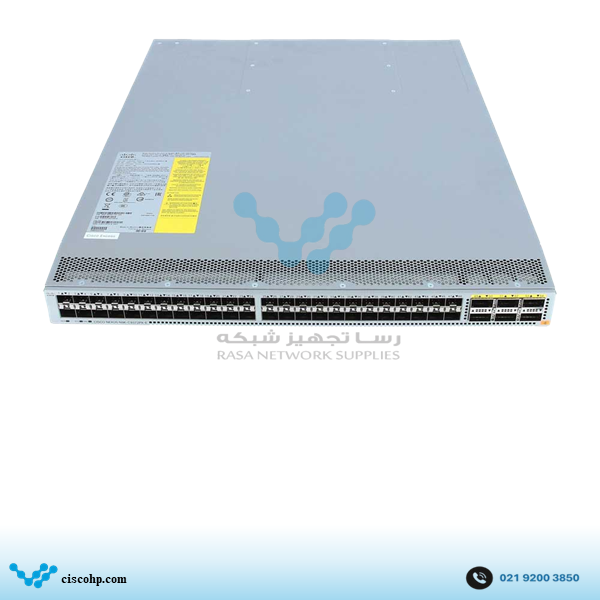

از نظر چیدمان پورت، N9K-C9372PX-E دارای 48 پورت SFP+ ثابت برای ارتباطات 1 و 10 گیگابیتی و 6 پورت QSFP+ برای Uplink‌های 40 گیگابیتی است. Cisco برای پورت‌های QSFP+ این مدل امکان استفاده از Optic‌های خاص برای اتصال به زیرساخت فیبر 10G موجود را هم اعلام کرده است؛ گزینه‌ای که برای دیتاسنترهایی با کابل‌کشی از پیش موجود کاربردی است.

طبق دیتاشیت رسمی Cisco برای پلتفرم N9300، N9K-C9372PX-E ظرفیت Switching معادل 1.44 ترابیت بر ثانیه و نرخ Forwarding بیش از 1150 میلیون بسته در ثانیه دارد. تأخیر پورت‌به‌پورت این مدل بین 1 تا 2 میکروثانیه اعلام شده که برخلاف دو سوئیچ جدیدتر -EX و -FX که تأخیرشان کمتر از یک میکروثانیه است، کمی بالاتر است؛ تفاوتی که مستقیماً از تراشه نسل قدیمی‌تر ALE ناشی می‌شود.

سخت‌افزار مدیریتی N9K-C9372PX-E هم با دو مدل جدیدتر فاصله دارد. این سوئیچ به پردازنده x86 دو هسته‌ای 2.5 گیگاهرتزی، 16 گیگابایت حافظه سیستم و 64 گیگابایت SSD مجهز است، در حالی که نسخه -EX چهار هسته پردازشی و 24 گیگابایت رم و نسخه -FX شش هسته و 32 گیگابایت رم دارند. بافر اشتراکی این مدل هم 25 مگابایت است که کمتر از 40 مگابایت دو مدل جدیدتر محسوب می‌شود.

ظرفیت جدول‌های Forwarding این مدل هم به همان نسبت کوچک‌تر است؛ جدول MAC Address حداکثر تا 96,000 ورودی و جدول مسیریابی IPv4 حداکثر تا 128,000 مسیر LPM را پشتیبانی می‌کند. این اعداد در مقایسه با ظرفیت 512,000 ورودی MAC نسخه -FX یا حتی 256,000 ورودی نسخه -EX، به‌وضوح کوچک‌تر است. حداکثر تعداد VLAN همچنان 4,096 و ECMP تا 64 مسیر همزمان باقی مانده است.

نکته‌ای که شاید خلاف انتظار باشد این است که با وجود کوچک‌تر بودن تمام ظرفیت‌های پردازشی و جدولی، وزن N9K-C9372PX-E حدود 10.1 کیلوگرم است؛ یعنی سنگین‌تر از هر دو مدل جدیدتر -EX (7.8 کیلوگرم) و -FX (7.9 کیلوگرم)، در حالی که هر سه مدل دقیقاً از یک شاسی فیزیکی با ابعاد 4.4 در 43.9 در 57.1 سانتی‌متر استفاده می‌کنند. این تفاوت وزن احتمالاً به طراحی بزرگ‌تر رادیاتور و بورد نسل اول ALE برمی‌گردد.

N9K-C9372PX-E در محیط Cisco NX-OS قابل استفاده است و از قابلیت‌هایی مانند vPC، VXLAN، ECMP و FEX پشتیبانی می‌کند. Cisco این مدل را یک Revision سخت‌افزاری از N9372PX معرفی کرده که در حالت NX-OS با آن Feature Parity دارد. استفاده در حالت ACI هم در نسل‌های پشتیبانی‌شده امکان‌پذیر بوده، اما چون این پلتفرم اولین نسل سخت‌افزار خانواده 9300 است، پیش از انتخاب یک Release مشخص APIC باید سازگاری دقیق آن با نسخه نرم‌افزاری بررسی شود.

از نظر تغذیه، دستگاه از پاورهای AC با توان 650 وات، DC با توان 930 وات و گزینه ترکیبی HVAC/HVDC با توان 1200 وات پشتیبانی می‌کند. مصرف معمول آن حدود 210 وات است که با نسخه -EX برابری می‌کند، اما سقف مصرف حداکثری آن حدود 537 وات اعلام شده که از هر دو مدل جدیدتر -EX (470 وات) و -FX (425 وات) بیشتر است.

سوئیچ سیسکو N9K-C9372PX-E برای چه پروژه‌هایی مناسب است؟

N9K-C9372PX-E بیشتر برای دیتاسنترهایی مناسب است که نیاز واقعی آن‌ها همچنان تراکم بالای پورت‌های 10GbE فیبری است و به سرعت 25GbE در سطح Downlink نیاز ندارند. از آنجا که این مدل به SFP+ محدود است، برای پروژه‌هایی که برنامه مهاجرت به 25G در افق نزدیک دارند، مدل‌های -EX یا -FX با پورت SFP28 گزینه مناسب‌تری خواهند بود.

برای سازمان‌هایی که از قبل تعداد قابل توجهی سوئیچ نسل اول Nexus 9300 مبتنی بر ALE در زیرساخت خود دارند، افزودن N9K-C9372PX-E به‌جای مدل‌های جدیدتر می‌تواند یکنواختی سخت‌افزاری، مدیریت قطعات یدکی و رفتار نرم‌افزاری را در کل ناوگان شبکه ساده‌تر نگه دارد.

در پروژه‌هایی که مقیاس شبکه از چند ده هزار MAC Address و مسیر IPv4 فراتر نمی‌رود، سقف 96,000 ورودی MAC و 128,000 مسیر LPM این مدل معمولاً کافی است و صرف هزینه بیشتر برای ظرفیت جدول‌های چند صد هزاری مدل‌های جدیدتر ضرورتی ندارد.

در معماری‌های Leaf-Spine سنتی که تیم شبکه صرفاً به اتصال سرورهای 10GbE و Uplink 40G به لایه Spine نیاز دارد، بدون برنامه مشخصی برای ACI یا VXLAN EVPN پیشرفته، N9K-C9372PX-E ساختار ساده و کم‌هزینه‌تری نسبت به مدل‌های جدیدتر ارائه می‌دهد.

برای محیط‌هایی که از Cisco Nexus 2000 Fabric Extender استفاده می‌کنند، این مدل هم مانند بقیه خانواده Nexus 9000 امکان ایفای نقش Parent Switch برای FEX را دارد؛ گزینه‌ای که برای متمرکزسازی مدیریت دسترسی در رک‌های دیتاسنتر کاربرد دارد.

لوازم جانبی و تجهیزات سازگار با سوئیچ سیسکو N9K-C9372PX-E

برای 48 پورت SFP+ این مدل، در لینک‌های کوتاه روی فیبر Multimode می‌توان از SFP-10G-SR و برای مسیرهای طولانی‌تر روی فیبر Single-Mode از SFP-10G-LR استفاده کرد. انتخاب دقیق باید بر اساس نوع فیبر، فاصله لینک و نسخه نرم‌افزاری دستگاه انجام شود؛ برخلاف نسخه‌های -EX و -FX، این مدل گزینه SFP28 برای 25 گیگابیت ندارد.

سمت Uplink دستگاه به شش پورت QSFP+ محدود می‌شود که سقف سرعت هرکدام 40 گیگابیت است؛ گزینه‌ای مانند QSFP-40G-SR4 برای فیبر Multimode رایج‌ترین انتخاب محسوب می‌شود. در پروژه‌هایی که به لینک‌های 10G بیشتری نیاز دارند، Cisco از Breakout روی برخی پورت‌های QSFP+ این خانواده هم پشتیبانی می‌کند، اما پیش از خرید کابل یا Optic Breakout باید سازگاری آن با نسخه نرم‌افزار دستگاه بررسی شود.

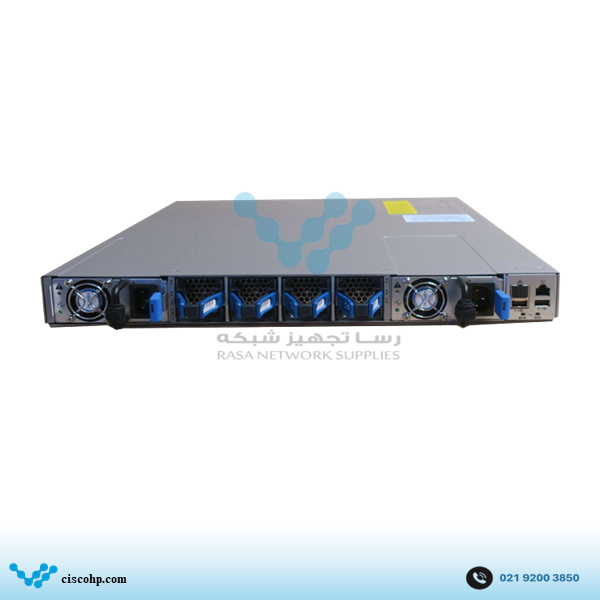

دو محل نصب پاور روی شاسی N9K-C9372PX-E پیش‌بینی شده که با شماره‌های فنی N9K-PAC-650W و N9K-PAC-650W-B (به ترتیب برای جهت جریان هوای استاندارد و معکوس) پر می‌شوند؛ همان‌طور که پیش‌تر اشاره شد، سقف مصرف واقعی این مدل نسبت به دو مدل جدیدتر بالاتر است، بنابراین در محاسبه ظرفیت برق رک باید عدد 537 وات به‌عنوان بدترین حالت در نظر گرفته شود، نه صرفاً توان اسمی 650 واتی پاور. برای زیرساخت DC، UCSC-PSU-930WDC و برای دیتاسنترهای HVAC/HVDC، پاور N9K-PUV-1200W قابل استفاده است.

خنک‌سازی دستگاه بر عهده چهار ماژول فن قابل تعویض با شماره‌های فنی NXA-FAN-30CFM-F (خروجی هوا از سمت پورت‌ها) و NXA-FAN-30CFM-B (جریان هوای معکوس) است؛ از آنجا که این قطعات در کل خانواده Nexus 9300 یکسان‌اند، در خرید دستگاه‌های ریفر ارزش دارد که وضعیت فیزیکی هر چهار فن و جهت نصب آن‌ها با آرایش هوای رک تطبیق داده شود.
