سوئیچ سیسکو مدل WS-C3650-48PD-S

توضیحات کلی سوئیچ سیسکو WS-C3650-48PD-S

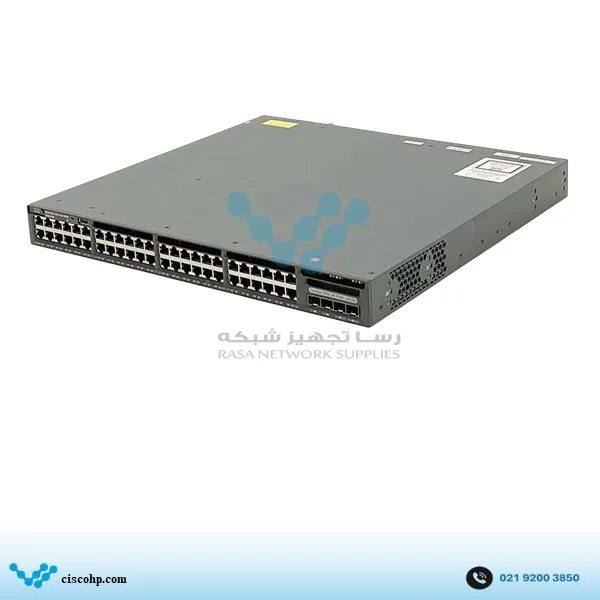

سوئیچ سیسکو WS-C3650-48PD-S یک سوئیچ ۴۸ پورت گیگابیتی از خانواده Catalyst 3650 است که برای شبکه‌هایی طراحی شده که علاوه بر تعداد بالای پورت‌های دسترسی، به Uplink‌های 10Gbps نیز نیاز دارند. این مدل ۴۸ پورت Downlink از نوع 10/100/1000 Ethernet دارد و قابلیت PoE+ را روی پورت‌های خود ارائه می‌دهد؛ بنابراین می‌توان تجهیزات سازگار مانند اکسس‌پوینت، تلفن IP و دوربین تحت شبکه را مستقیماً از طریق کابل شبکه تغذیه کرد.

تفاوت مهم WS-C3650-48PD-S با مدل‌هایی مانند WS-C3650-48PS-S در بخش Uplink است: این مدل دو پورت 10Gbps SFP+ دارد، در حالی که 48PS-S از چهار Uplink یک‌گیگابیتی SFP استفاده می‌کند. وجود دو Uplink ده‌گیگابیتی برای اتصال سوئیچ به Core یا Distribution اهمیت دارد، جایی که ترافیک بین سوئیچ Access و لایه بالاتر بیشتر از ظرفیت یک لینک گیگابیتی است.

توان PoE قابل‌استفاده در این مدل ۳۹۰ وات است. نکته‌ای که در انتخاب این مدل زیاد اشتباه گرفته می‌شود: منبع تغذیه پیش‌فرض آن PWR-C2-640WAC است  یعنی ۶۴۰ وات — اما این عدد با بودجه ۳۹۰ واتی PoE یکی نیست؛ بخشی از توان منبع تغذیه صرف کارکرد خودِ سوئیچ می‌شود و باقی‌مانده، بودجه واقعی قابل تخصیص به تجهیزات PoE است.

از نظر توان پردازشی، طبق دیتاشیت رسمی Cisco Catalyst 3650 Series، ظرفیت Switching این مدل 176Gbps و نرخ Forwarding آن 104.16Mpps است — همان اعداد خواهر پرقدرت‌تر هم‌خانواده، WS-C3650-48FD-S، چون هر دو از یک سیلیکون مشترک استفاده می‌کنند و فقط بودجه PoE فرق دارد.

پسوند -S در نام این مدل نشان‌دهنده لایسنس IP Base است: علاوه بر Switching لایه ۲، مسیریابی پایه (Static و RIP) هم در دسترس است. از نظر ظرفیت جدول‌های شبکه، این مدل ۳۲,۰۰۰ آدرس MAC، ۴,۰۹۴ VLAN ID، ۴۸,۰۰۰ ورودی Flexible NetFlow، حداکثر ۱,۰۰۰ SVI و ۲۴,۰۰۰ مسیر IPv4 پشتیبانی می‌کند — ظرفیتی که برای شبکه‌های با تعداد قابل‌توجه کاربر و VLAN، محدودیت‌های معمول یک سوئیچ ساده Access را ندارد.

از StackWise-160 هم به‌صورت اختیاری پشتیبانی می‌کند؛ با تهیه ماژول و کابل مربوطه، تا ۹ سوئیچ در یک Stack با پهنای باند ۱۶۰ گیگابیت بر ثانیه قابل مدیریت‌اند. این سوئیچ به‌صورت پیش‌فرض Standalone عرضه می‌شود.

سوئیچ سیسکو WS-C3650-48PD-S برای چه پروژه‌هایی مناسب است؟

یکی از سناریوهای مناسب برای این مدل، شبکه‌ای است که تعداد زیادی تجهیز کابلی در لایه Access دارد اما ارتباط آن با لایه بالاتر به ظرفیت بیشتری از 1Gbps نیاز دارد. ۴۸ پورت Gigabit PoE+ می‌توانند تجهیزات کاربران، تلفن‌های IP، دوربین‌ها و Access Point‌ها را پوشش دهند و دو Uplink ده‌گیگابیتی برای ارتباط با Core یا Distribution استفاده شوند. یک ساختمان اداری چندطبقه با تراکم بالای تجهیزات در هر طبقه، جایی که ترافیک همه طبقات باید بدون گلوگاه به سوئیچ مرکزی برسد، دقیقاً همین ترکیب پورت و آپلینک را نیاز دارد.

در مقایسه با WS-C3650-48FD-S، این مدل بودجه PoE پایین‌تری دارد: ۳۹۰ وات در برابر ۷۷۵ وات نسخه Full PoE. اگر تعداد تجهیزات PoE زیاد است یا مصرف مجموع آن‌ها بالاست، نسخه Full PoE انتخاب مناسب‌تری است؛ اما وقتی ۳۹۰ وات برای تجهیزات شبکه کافی است، این مدل همان ساختار ۴۸ پورت گیگابیتی و دو Uplink ده‌گیگابیتی را با هزینه پایین‌تر ارائه می‌دهد.

باید توجه داشت که SFP+ بودن Uplink‌ها به معنی وجود ماژول فیبر از کارخانه نیست؛ برای ارتباط فیبر نوری باید Transceiver سازگار با نوع فیبر و فاصله موردنظر جداگانه تهیه شود.

لوازم جانبی سوئیچ سیسکو WS-C3650-48PD-S

برای دو Uplink ده‌گیگابیتی، ماژول SFP-10G-SR (فیبر مالتی‌مود) یا SFP-10G-LR (فیبر تک‌مود) گزینه‌های استاندارد این خانواده‌اند؛ برای اتصال کوتاه و مستقیم بین دو دستگاه، کابل DAC هم جایگزین اقتصادی‌تری است.

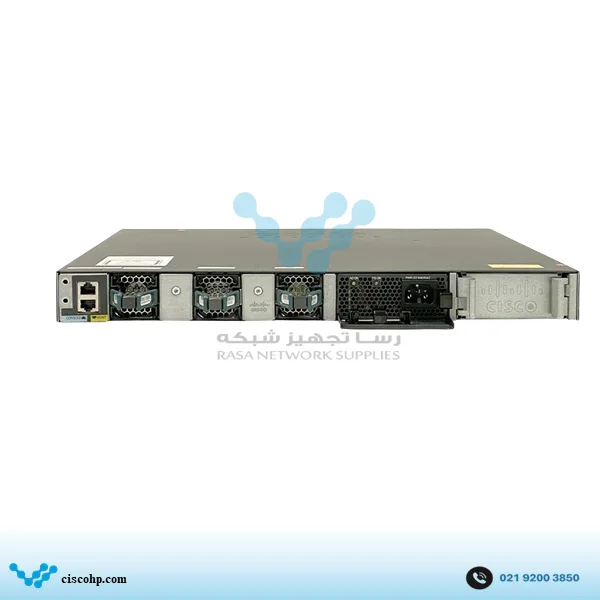

برای StackWise-160، ماژول C3650-STACK-KIT و کابل‌های سری STACK-T2 موردنیازند. در پروژه‌هایی که افزونگی برق اهمیت دارد، امکان افزودن یک PWR-C2-640WAC دوم در همان شاسی هم وجود دارد.
