سوئیچ سیسکو مدل WS-C3750-24PS-S

توضیحات کلی سوئیچ سیسکو WS-C3750-24PS-S

سوئیچ سیسکو WS-C3750-24PS-S یکی از مدل‌های سری Catalyst 3750 است که ۲۴ پورت Fast Ethernet 10/100 را در اختیار شبکه قرار می‌دهد و از PoE استاندارد IEEE 802.3af پشتیبانی می‌کند. این مدل برای شبکه‌هایی ساخته شده که علاوه بر اتصال تجهیزات کابلی، به امکان تأمین برق تلفن‌های IP، Access Point‌ها یا سایر تجهیزات سازگار با PoE از طریق کابل شبکه نیاز دارند. برخلاف مدل‌های سری 3750G، پورت‌های Downlink این دستگاه Gigabit Ethernet نیستند و حداکثر سرعت هر پورت مسی 100Mbps است؛ بنابراین هنگام خرید باید به تفاوت میان WS-C3750-24PS-S و مدل‌هایی مانند WS-C3750G-24PS-S توجه شود.

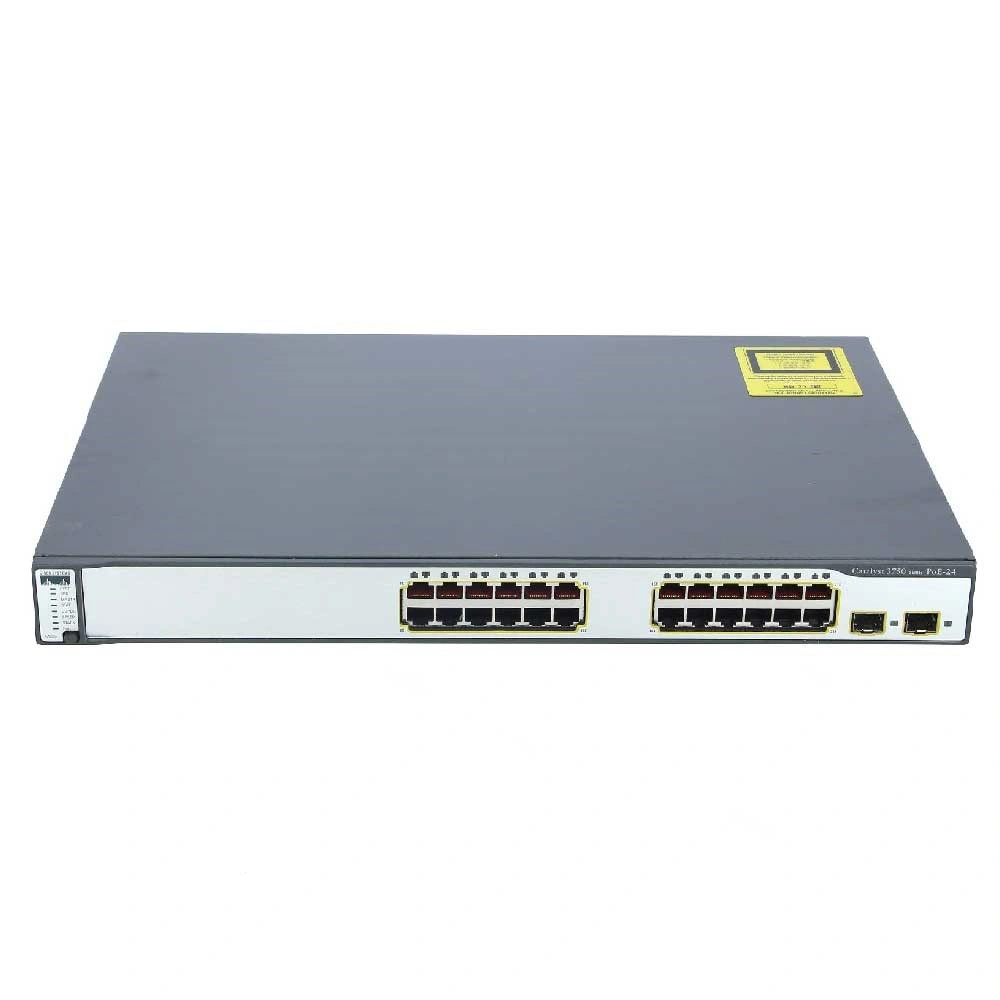

در بخش Downlink، هر ۲۴ پورت از نوع RJ-45 و با سرعت‌های 10/100Mbps هستند. این ساختار برای اتصال سیستم‌های کاربری، تلفن‌های IP و تجهیزات شبکه‌ای که به سرعت Fast Ethernet نیاز دارند قابل استفاده است. پشتیبانی از Auto-Negotiation نیز امکان برقراری ارتباط با تجهیزات 10 یا 100 مگابیتی را فراهم می‌کند. از آنجا که پورت‌های اصلی دستگاه 10/100 هستند، اگر در شبکه به اتصال مستقیم تجهیزات با سرعت 1Gbps در بخش Access نیاز باشد، مدل‌های Gigabit سری 3750 گزینه مناسب‌تری خواهند بود.

یکی از ویژگی‌های مهم WS-C3750-24PS-S، پشتیبانی از PoE بر اساس استاندارد IEEE 802.3af است. این سوئیچ می‌تواند حداکثر 15.4 وات به ازای هر پورت ارائه دهد و مجموع بودجه PoE آن 370 وات است. این توان برای تجهیزاتی مانند تلفن‌های IP و برخی Access Point‌های نسل قدیمی مناسب است، اما نباید آن را با PoE+ اشتباه گرفت. PoE+ نسل بعدی استاندارد تأمین برق شبکه است و توان بیشتری ارائه می‌کند؛ در نتیجه اگر تجهیز موردنظر به PoE+ نیاز داشته باشد، باید سازگاری آن با PoE استاندارد این مدل بررسی شود.

بودجه 370 واتی نیز به این معنی نیست که تمام ۲۴ پورت می‌توانند هم‌زمان 15.4 وات کامل دریافت کنند؛ محاسبه باید بر اساس مجموع مصرف تجهیزات انجام شود. برای مثال، اگر تعدادی تلفن IP با مصرف پایین به سوئیچ متصل باشند، بخشی از بودجه PoE باقی می‌ماند و می‌توان از آن برای تجهیزات دیگر استفاده کرد. بنابراین در زمان انتخاب این مدل، بهتر است مصرف واقعی دستگاه‌های PoE به‌صورت مجموع بررسی شود، نه صرفاً تعداد پورت‌های PoE.

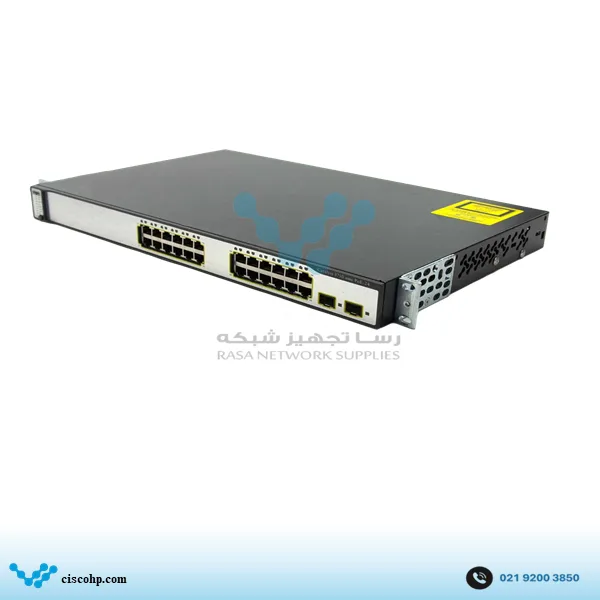

در قسمت Uplink، WS-C3750-24PS-S دارای ۲ پورت SFP گیگابیتی است. این پورت‌ها امکان ایجاد ارتباط فیبر نوری با تجهیزات بالادستی را فراهم می‌کنند و بسته به نوع Transceiver مورد استفاده می‌توانند برای لینک‌های مختلف Single-Mode یا Multi-Mode به کار بروند. استفاده از SFP مناسب به نوع فیبر، طول موج و فاصله موردنظر بستگی دارد. خود پورت SFP به معنی وجود ماژول فیبر داخل دستگاه نیست و در صورت نیاز باید Transceiver سازگار به‌صورت جداگانه تهیه شود.

ترکیب ۲۴ پورت 10/100 با دو Uplink یک‌گیگابیتی باعث می‌شود این مدل برای ساختارهایی که ترافیک کاربران از طریق پورت‌های Fast Ethernet وارد شبکه شده و از طریق یک مسیر فیبر به سوئیچ بالادستی منتقل می‌شود، کاربرد داشته باشد. البته باید توجه داشت که مجموع ظرفیت Uplink و محدودیت سرعت Downlink، این مدل را برای شبکه‌هایی با نیاز جدی به Gigabit Access یا Uplink‌های 10Gbps به گزینه مناسبی تبدیل نمی‌کند. برای چنین سناریوهایی باید سراغ مدل‌های جدیدتر یا نسخه‌های Gigabit سری Catalyst رفت.

WS-C3750-24PS-S از فناوری Cisco StackWise نیز پشتیبانی می‌کند. این فناوری امکان اتصال چند سوئیچ Catalyst 3750 را در یک ساختار Stack فراهم می‌کند و پهنای باند ارتباطی Stack برابر 32Gbps است. حداکثر ۹ سوئیچ را می‌توان در یک Stack قرار داد. مزیت این ساختار این است که چند دستگاه فیزیکی می‌توانند به‌صورت یک سیستم منطقی مدیریت شوند و در صورت افزایش تعداد پورت‌های موردنیاز، توسعه شبکه بدون مدیریت کاملاً مستقل هر سوئیچ امکان‌پذیر باشد.

از نظر ظرفیت پردازش، این مدل دارای Switching Fabric برابر 32Gbps و نرخ Forwarding برابر 6.5Mpps است. نرخ 6.5 میلیون Packet در ثانیه برای نسخه ۲۴ پورت 10/100 این سری اعلام شده و با مدل‌های 3750G که پورت‌های Gigabit دارند متفاوت است. بنابراین مقایسه مستقیم عدد Forwarding این مدل با 3750G-24PS-S بدون در نظر گرفتن نوع پورت‌ها می‌تواند گمراه‌کننده باشد. طبق دیتاشیت رسمی Cisco Catalyst 3750 Series نیز همین نرخ 6.5Mpps برای WS-C3750-24PS-S ثبت شده است.

این سوئیچ از نظر سخت‌افزاری دارای 128MB DRAM و 16MB Flash است و جدول MAC Address آن قابلیت پشتیبانی از حداکثر 12,000 آدرس MAC را دارد. همچنین ظرفیت پشتیبانی از Route‌ها در مشخصات سری برای این مدل تا 11,000 مسیر Unicast اعلام شده است. چنین قابلیت‌هایی نشان می‌دهند که WS-C3750-24PS-S صرفاً یک سوئیچ ساده لایه ۲ نیست و با توجه به Feature Set نرم‌افزاری خود می‌تواند در ساختارهای لایه ۳ نیز مورد استفاده قرار گیرد.

پسوند -S در این مدل نشان‌دهنده استفاده از IP Base است. در نتیجه WS-C3750-24PS-S از نظر قابلیت‌های نرم‌افزاری با نسخه WS-C3750-24PS-E که دارای IP Services است تفاوت دارد. اگر در پروژه به قابلیت‌های پیشرفته‌تر مسیریابی و سرویس‌های لایه ۳ نیاز باشد، انتخاب Feature Set اهمیت زیادی پیدا می‌کند و نباید صرفاً بر اساس تعداد پورت و توان PoE تصمیم‌گیری شود.

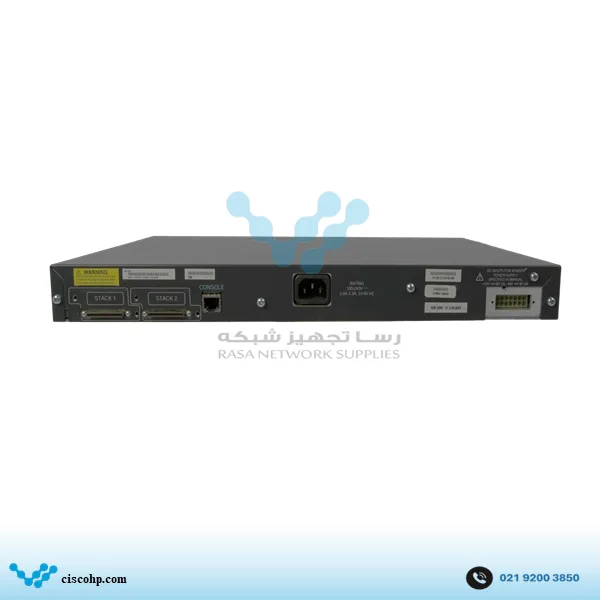

منبع تغذیه داخلی این مدل با ورودی AC بین 100 تا 240 ولت کار می‌کند و توان مصرفی نامی دستگاه 495 وات اعلام شده است. این مقدار با بودجه PoE تفاوت دارد؛ 495 وات مربوط به مصرف و توان موردنیاز کلی دستگاه در شرایط مشخص است، در حالی که 370 وات حداکثر توان قابل ارائه برای تجهیزات PoE است. WS-C3750-24PS-S همچنین دارای RPS Connector است و می‌تواند در ساختارهای دارای Cisco Redundant Power System مورد استفاده قرار گیرد.

از نظر نصب، WS-C3750-24PS-S یک سوئیچ 1U رک‌مونت است. ابعاد دستگاه حدود 4.4 × 44.5 × 30.1 سانتی‌متر و وزن آن حدود 5.1 کیلوگرم است. عمق 30.1 سانتی‌متری آن نسبت به بسیاری از سوئیچ‌های جدید رک‌مونت کمتر است و هنگام نصب در رک می‌توان فضای باقی‌مانده پشت دستگاه را برای مدیریت کابل‌ها و تجهیزات جانبی در نظر گرفت. میانگین زمان بین خرابی (MTBF) این مدل هم حدود ۲۰۹,۱۷۰ ساعت گزارش شده.

سوئیچ سیسکو WS-C3750-24PS-S برای چه پروژه‌هایی مناسب است؟

یکی از کاربردهای قابل توجه این مدل، شبکه‌هایی است که هنوز تجهیزات Fast Ethernet در آن‌ها وجود دارد و در عین حال برای تلفن‌های IP یا برخی تجهیزات شبکه به PoE نیاز است. در چنین محیطی، ۲۴ پورت PoE و دو Uplink SFP می‌توانند نیازهای یک لایه Access قدیمی‌تر را پوشش دهند. اما اگر قرار باشد تعداد زیادی سیستم با سرعت Gigabit، دوربین‌های با ترافیک بالا یا Access Point‌های جدید به شبکه متصل شوند، محدودیت 10/100 بودن Downlink‌ها باید پیش از خرید در نظر گرفته شود.

در انتخاب این سوئیچ، نباید آن را با WS-C3750G-24PS-S اشتباه گرفت. هر دو مدل ۲۴ پورت PoE و دو Uplink SFP دارند، اما WS-C3750G-24PS-S دارای ۲۴ پورت 10/100/1000 است، در حالی که WS-C3750-24PS-S تنها ۲۴ پورت 10/100 دارد. همین تفاوت باعث می‌شود نسخه G برای شبکه‌هایی که Gigabit Access اهمیت دارد انتخاب متفاوتی باشد.

برای خرید نمونه استوک یا بازسازی‌شده WS-C3750-24PS-S، تست عملی پورت‌های PoE اهمیت ویژه‌ای دارد. صرفاً روشن شدن دستگاه یا فعال بودن پورت شبکه به معنی سلامت مدار PoE نیست. بهتر است تعدادی از پورت‌ها با تجهیزات سازگار با 802.3af تست شوند و عملکرد هر دو Uplink SFP نیز بررسی شود. سلامت فن، منبع تغذیه و در صورت نیاز پورت‌های Stack نیز باید پیش از خرید بررسی شود، مخصوصاً با توجه به عمر بالای این خانواده.

لوازم جانبی سوئیچ سیسکو WS-C3750-24PS-S

برای استفاده از Uplink‌های این سوئیچ می‌توان از ماژول‌های SFP 1G سازگار با Cisco مثل GLC-SX-MM (فیبر مالتی‌مود) یا GLC-LH-SM (فیبر تک‌مود) استفاده کرد. نوع SFP باید بر اساس Single-Mode یا Multi-Mode بودن فیبر، طول موج و فاصله لینک انتخاب شود.

اگر قابلیت Stack موردنیاز باشد، باید توجه داشت که کابل استک این نسل با نسل جدیدتر (Catalyst 3650) فرق دارد؛ به‌جای STACK-T2، از سری CAB-STACK-50CM استفاده می‌شود و این دو با هم سازگار نیستند.
