سوئیچ سیسکو مدل WS-C3750G-12S-S

توضیحات کلی سوئیچ سیسکو WS-C3750G-12S-S

سوئیچ سیسکو WS-C3750G-12S-S با مدل‌های رایج 3750 که تعداد زیادی پورت RJ-45 دارند تفاوت اساسی دارد. این مدل به‌جای پورت‌های مسی، ۱۲ پورت SFP با سرعت Gigabit Ethernet در اختیار شبکه قرار می‌دهد و برای جایی طراحی شده که بخش مهمی از ارتباطات شبکه روی لینک‌های فیبر نوری یا SFP-based انجام می‌شود. به همین دلیل، کاربرد آن بیشتر به سمت تجمیع لینک‌های گیگابیتی، اتصال سوئیچ‌های توزیع‌شده و ایجاد ارتباط بین بخش‌های مختلف شبکه می‌رود. Cisco نیز این مدل را به‌عنوان یک سوئیچ Multilayer یک یونیتی با ۱۲ پورت SFP و قابلیت StackWise معرفی کرده است.

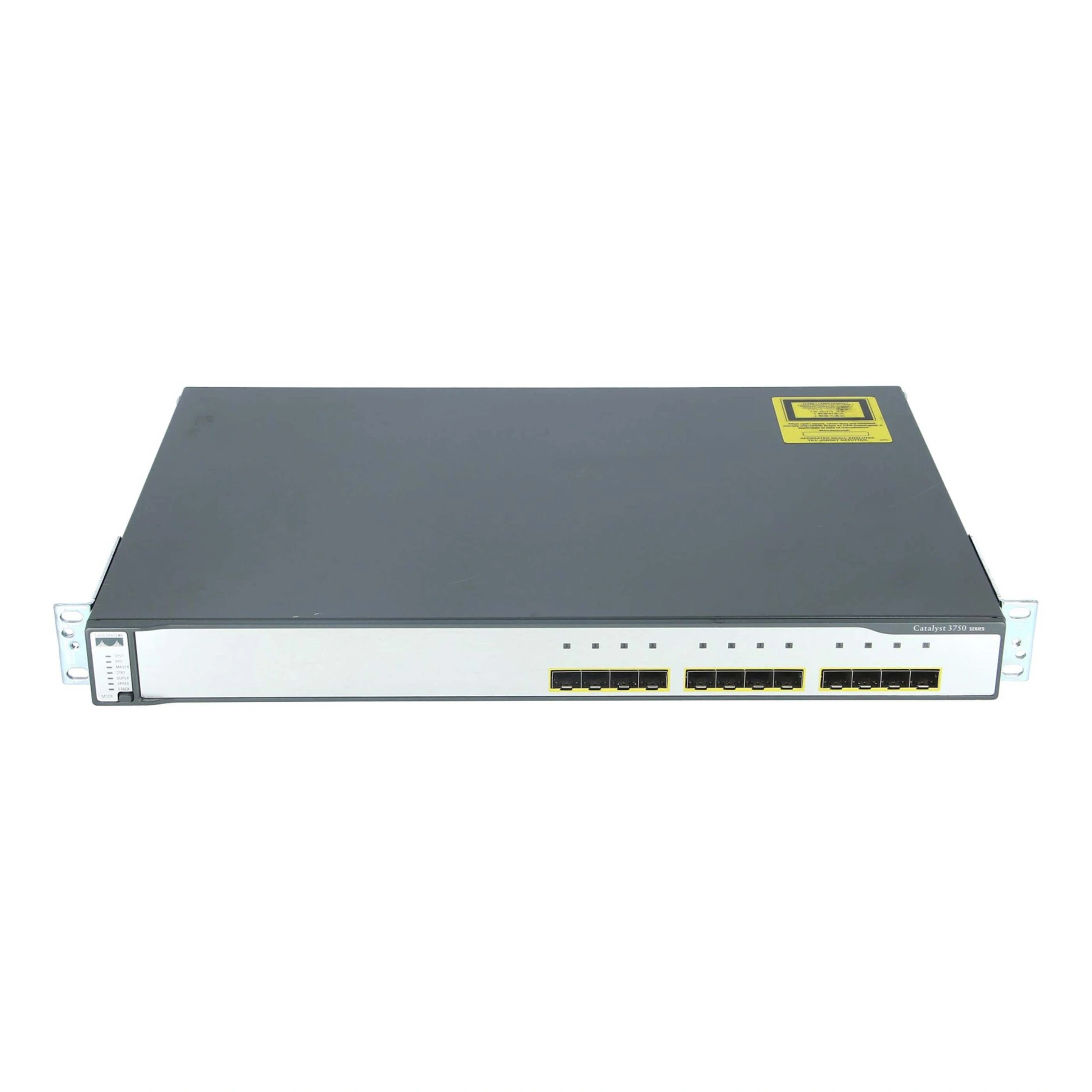

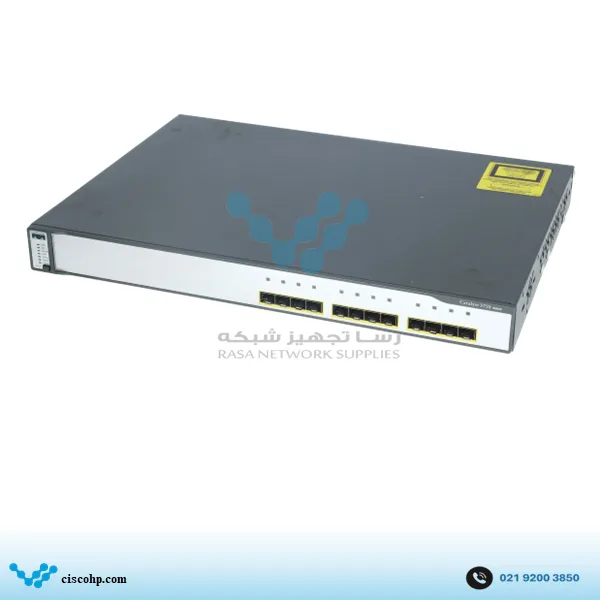

هر ۱۲ پورت دستگاه از نوع SFP Gigabit Ethernet هستند؛ بنابراین برخلاف مدل‌هایی مانند WS-C3750-48TS-S که ۴۸ پورت Fast Ethernet مسی دارند، در اینجا تمام پورت‌های اصلی برای برقراری لینک‌های گیگابیتی از طریق SFP استفاده می‌شوند. این ساختار زمانی اهمیت پیدا می‌کند که کابل‌کشی شبکه بر پایه فیبر انجام شده باشد یا بخواهید چند لینک مستقل Gigabit را از نقاط مختلف به یک نقطه تجمیع برسانید. در نتیجه، تعداد پورت کمتر دستگاه لزوماً به معنی ظرفیت کاربردی کمتر نیست؛ ۱۲ پورت آن برای سناریویی متفاوت از سوئیچ‌های Access معمولی در نظر گرفته شده‌اند.

در این مدل، انتخاب نوع SFP نقش مستقیمی در نوع لینک نهایی دارد. برای مثال، GLC-SX-MM برای لینک‌های Multi-Mode و GLC-LH-SM برای لینک‌های Single-Mode از گزینه‌های شناخته‌شده خانواده Cisco هستند. همچنین در صورت نیاز به برقراری لینک Gigabit روی کابل مسی، ماژول GLC-T امکان استفاده از رابط RJ-45 را روی یکی از پورت‌های SFP فراهم می‌کند. بنابراین هنگام تهیه WS-C3750G-12S-S باید علاوه بر خود سوئیچ، نوع فیبر، فاصله لینک و ماژول موردنیاز هر پورت نیز در نظر گرفته شود. Cisco این خانواده از SFPها را در فهرست تجهیزات مرتبط با Catalyst 3750 معرفی کرده است.

از نظر توان پردازشی، WS-C3750G-12S-S دارای Switching Fabric برابر با 32Gbps و نرخ Forwarding برابر با 17.8Mpps است. نرخ 17.8Mpps مشخصاً برای Catalyst 3750G-12S اعلام شده و نباید آن را با نرخ‌های Forwarding مدل‌های 48 پورتی 3750 که معماری پورت متفاوتی دارند یکسان در نظر گرفت. این ظرفیت برای جابه‌جایی ترافیک میان لینک‌های Gigabit متصل به ۱۲ پورت SFP در نظر گرفته شده است. مشخصات عملکردی این مدل در دیتاشیت رسمی Cisco Catalyst 3750 Series درج شده است.

از نظر قابلیت‌های مدیریتی، WS-C3750G-12S-S یک سوئیچ Layer 3 است و با Feature Set نوع IP Base عرضه شده است. این موضوع در نام‌گذاری مدل نیز با پسوند -S مشخص می‌شود. بنابراین اگر در یک شبکه به قابلیت‌های Routing نیاز باشد، این مدل تنها یک تجهیز برای عبور ساده فریم‌های Ethernet نیست و می‌تواند بخشی از وظایف لایه شبکه را نیز بر عهده بگیرد. در مقابل، نسخه WS-C3750G-12S-E دارای IP Services است و از نظر Feature Set نرم‌افزاری در سطح متفاوتی قرار دارد. Cisco برای نسخه E پشتیبانی از Full IPv6 Dynamic Routing را نیز ذکر کرده است.

یکی از ویژگی‌های مهم این سوئیچ، پشتیبانی از Cisco StackWise است. پورت‌های اختصاصی Stack در قسمت پشت دستگاه امکان اتصال آن به سوئیچ‌های سازگار سری 3750 را فراهم می‌کنند. پهنای باند StackWise برابر با 32Gbps است و می‌توان حداکثر ۹ دستگاه سازگار را در یک Stack قرار داد. این قابلیت زمانی اهمیت بیشتری پیدا می‌کند که تعداد لینک‌های فیبر یا ظرفیت موردنیاز شبکه با یک دستگاه محدود نشود و بخواهید چند سوئیچ را به شکل یک مجموعه مدیریتی یکپارچه در اختیار داشته باشید.

در بخش ظرفیت شبکه نیز این مدل تا 12,000 آدرس MAC را پشتیبانی می‌کند و Cisco برای Catalyst 3750G-12S امکان تنظیم حداکثر 20,000 Unicast Route و تا 1,000 گروه IGMP و Multicast Route را اعلام کرده است. حافظه دستگاه شامل 128MB DRAM و 16MB Flash است. پشتیبانی از Jumbo Frame تا 9000 بایت نیز برای Bridging روی پورت‌های Gigabit Ethernet در مشخصات این خانواده ذکر شده است. این مجموعه قابلیت‌ها نشان می‌دهد که WS-C3750G-12S-S برای یک شبکه صرفاً ساده و تک‌لایه طراحی نشده و می‌تواند در ساختارهای Routing و تجمیع ترافیک نیز مورد استفاده قرار بگیرد.

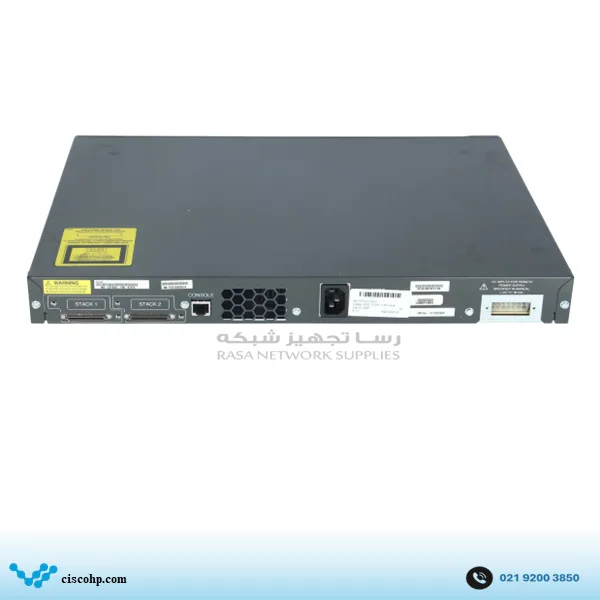

از نظر نصب، WS-C3750G-12S-S یک دستگاه 1U رک‌مونت است. ابعاد آن حدود 4.4 × 44.5 × 32.6 سانتی‌متر و وزن آن حدود 4.6 کیلوگرم است. Cisco توان مصرفی این مدل را 120W اعلام کرده و ورودی برق AC آن در محدوده 100 تا 240 ولت قرار دارد. دمای کاری دستگاه نیز از 0 تا 45 درجه سانتی‌گراد اعلام شده است. در قسمت پشتی، علاوه بر کانکتور برق AC، رابط RPS نیز قرار گرفته و امکان استفاده از منبع تغذیه پشتیبان سازگار با این خانواده وجود دارد.

برای مشاهده جزئیات دقیق پورت‌ها، عملکرد و Feature Set این مدل می‌توانید به دیتاشیت سری 3750 شرکت Cisco مراجعه کنید.

سوئیچ سیسکو WS-C3750G-12S-S برای چه پروژه‌هایی مناسب است؟

ساختار ۱۲ پورت SFP باعث می‌شود این مدل بیشتر برای تجمیع ارتباطات Gigabit روی بستر فیبر کاربرد داشته باشد تا اتصال مستقیم تعداد زیادی کامپیوتر و تجهیزات کاربر. برای مثال، اگر چند سوئیچ در طبقات مختلف یک ساختمان قرار داشته باشند و ارتباط هر طبقه از طریق فیبر به اتاق سرور برسد، WS-C3750G-12S-S می‌تواند به‌عنوان نقطه‌ای برای جمع‌آوری این لینک‌ها استفاده شود.

این مدل در شبکه‌هایی که چندین لینک فیبر مستقل باید در یک نقطه مدیریت شوند نیز کاربرد دارد. هر یک از ۱۲ پورت SFP می‌تواند با توجه به ماژول نصب‌شده به یک لینک Gigabit مجزا متصل شود و به همین دلیل تعداد پورت‌های آن برای پروژه‌های Fiber Aggregation اهمیت بیشتری نسبت به تعداد معمول پورت‌های یک سوئیچ Access دارد.

در مقابل، اگر هدف شما اتصال کامپیوتر، پرینتر، تلفن IP یا سایر تجهیزات از طریق کابل شبکه مسی باشد، WS-C3750G-12S-S انتخاب مناسبی به‌عنوان سوئیچ Access نیست؛ زیرا پورت RJ-45 داخلی برای کاربران ندارد. حتی در صورت استفاده از GLC-T، هر پورت به یک SFP مسی اختصاص پیدا می‌کند و همچنان ساختار دستگاه برای تجمیع لینک‌های Gigabit طراحی شده است، نه ارائه تعداد زیادی پورت مسی.

یکی دیگر از کاربردهای این مدل، استفاده در کنار سوئیچ‌های دیگر سری 3750 و بهره‌گیری از StackWise است. در چنین ساختاری می‌توان ظرفیت چند دستگاه را در یک مجموعه مدیریتی قرار داد و ارتباط میان اعضای Stack را از طریق کابل‌های مخصوص برقرار کرد. این قابلیت برای پروژه‌هایی که چند سوئیچ فیبر یا Gigabit در یک ساختار مشترک فعالیت می‌کنند، ارزش بیشتری پیدا می‌کند.

لوازم جانبی سوئیچ سیسکو WS-C3750G-12S-S

برای پورت‌های SFP این سوئیچ می‌توان از ماژول‌های GLC-LH-SM برای لینک Single-Mode، GLC-SX-MM برای Multi-Mode، GLC-ZX-SM برای لینک‌های فیبر با برد طولانی‌تر و GLC-T برای اتصال Gigabit روی کابل مسی استفاده کرد. در صورت استفاده از StackWise نیز کابل‌های CAB-STACK-50CM، CAB-STACK-1M و CAB-STACK-3M برای اتصال سوئیچ‌ها قابل استفاده هستند.
