سوئیچ سیسکو مدل WS-C3750X-12S-E

توضیحات کلی سوئیچ سیسکو WS-C3750X-12S-E

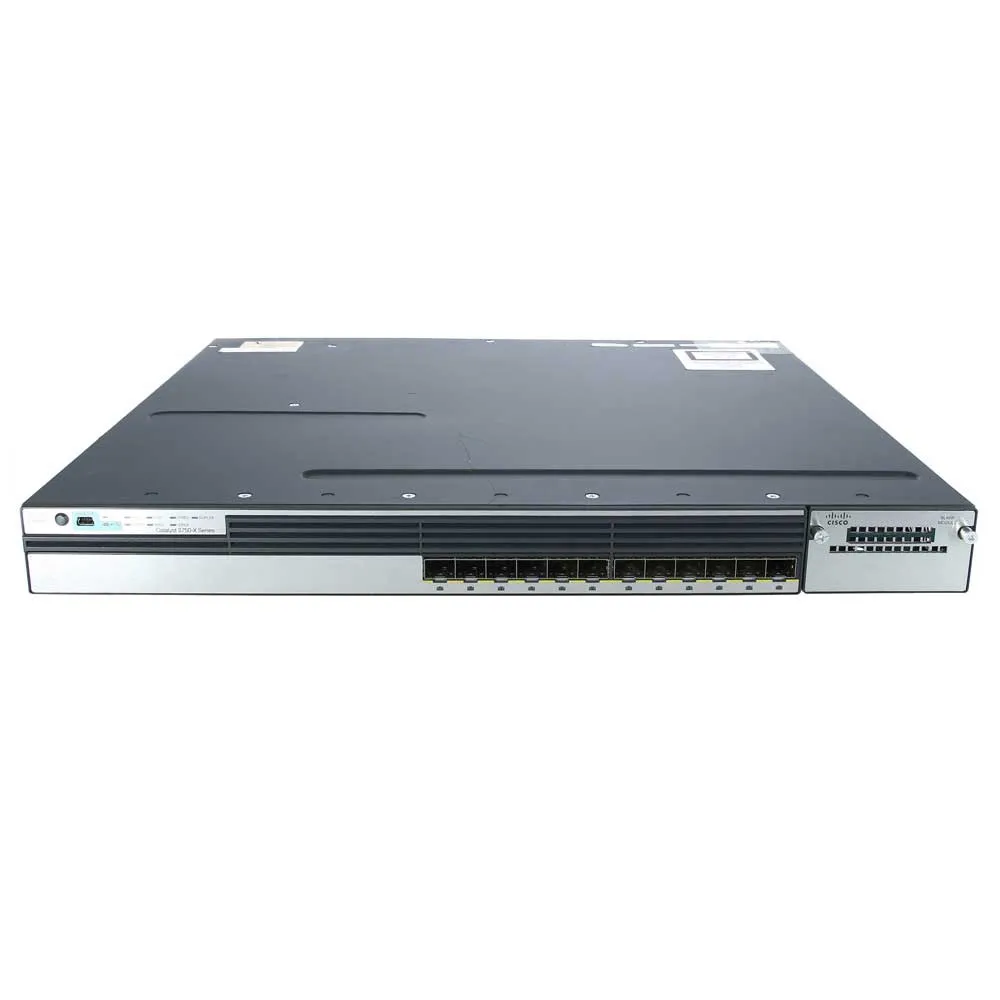

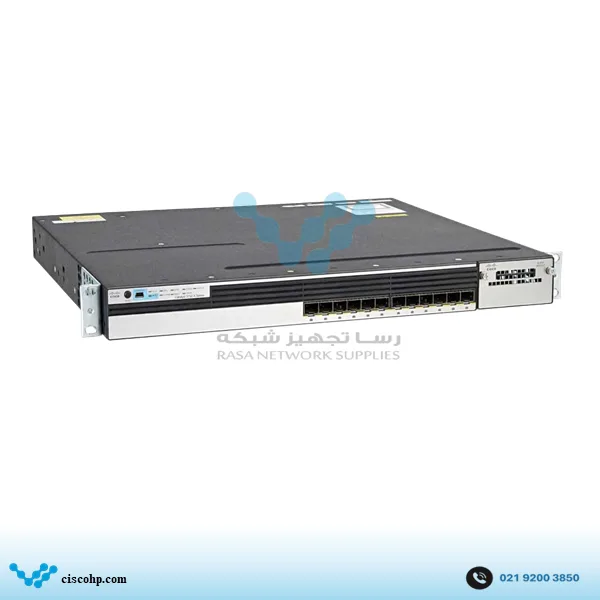

یک سوال ساده که خیلی‌ها موقع خرید WS-C3750X-12S-E می‌پرسند: «کدام پورت‌ها Downlink‌اند و کدام‌ها Uplink؟» جواب کمی غافلگیرکننده است: هیچ‌کدام، به‌طور ثابت. این سوئیچ ۱۲ پورت Gigabit از نوع SFP دارد و هیچ پورت مسی RJ-45 به‌عنوان بخش اصلی شبکه در کار نیست؛ هر ۱۲ پورت از نظر سخت‌افزاری برابرند و نقش هرکدام (اتصال به سرور، به سوئیچ دیگر، یا به لایه بالادستی) کاملاً به طراحی شبکه بستگی دارد، نه به یک برچسب کارخانه‌ای.

همین ساختار است که WS-C3750X-12S-E را از خانواده مسی سری 3750Xجدا می‌کند. جایی که یک ساختمان کاملاً روی زیرساخت فیبر بنا شده، مثلاً چند طبقه که هرکدام باید با لینک نوری به هم وصل شوند، این ۱۲ پورت دقیقاً همان چیزی است که لازم است؛ بدون نیاز به مدار مسی که هیچ‌وقت استفاده نمی‌شود.

از نظر قدرت پردازش، طبق دیتاشیت رسمی Cisco Catalyst 3750-X Series، ظرفیت Switching این دستگاه ۱۶۰ گیگابیت بر ثانیه و نرخ Forwarding آن ۳۵.۷ میلیون بسته در ثانیه است؛ اعدادی که نشان می‌دهند حتی وقتی هر ۱۲ پورت هم‌زمان پر باشند، سخت‌افزار داخلی گلوگاه نمی‌شود. جدول MAC بسته به Template انتخابی تا ۱۲,۰۰۰ ورودی جا دارد و بسته‌های Jumbo تا ۹,۲۱۶ بایت پشتیبانی می‌شوند.

لایسنس این SKU از نوع IP Services است: OSPF، EIGRP، BGP، IS-IS و PIM همه در دسترس‌اند، نه فقط مسیریابی ساده. این دقیقاً همان چیزی است که آن را از خواهر ساده‌تر WS-C3750X-12S-S جدا می‌کند. حافظه دستگاه هم نسبت به بسیاری از اعضای دیگر خانواده 3750-X سخاوتمندتر است: ۵۱۲ مگابایت RAM و ۱۲۸ مگابایت Flash.

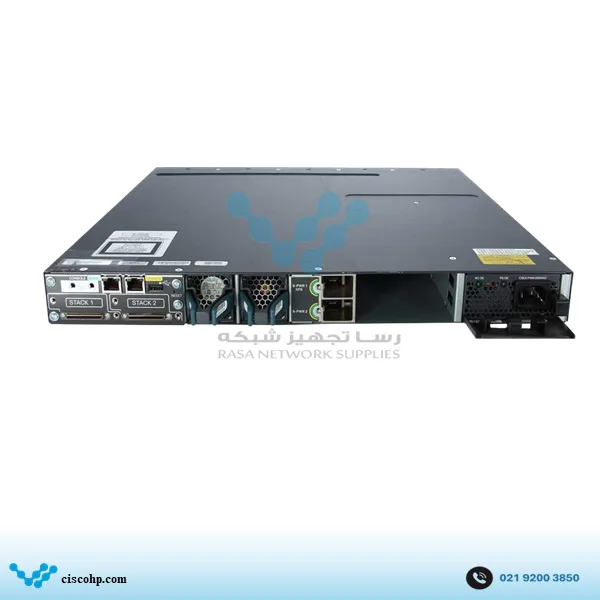

قابلیت Stack این مدل هم یک نسخه ارتقایافته است: StackWise Plus، نه StackWise ساده. تفاوت عملی؟ پهنای باند داخلی Stack به ۶۴ گیگابیت بر ثانیه می‌رسد، دو برابر نسل قبلی. کنار آن، فناوری StackPower هم اجازه می‌دهد چند سوئیچ عضو یک Stack، برق را با هم به اشتراک بگذارند؛ یعنی اگر منبع تغذیه یکی دچار مشکل شود، بقیه اعضا می‌توانند کمکش کنند. از نظر فیزیکی، این سوئیچ ۴.۴۵ در ۴۴.۵ در ۴۶ سانتی‌متر است، حدود ۶.۸ کیلوگرم وزن دارد، و با منبع تغذیه ۳۵۰ واتی کار می‌کند. میانگین زمان بین خرابی آن هم نزدیک به ۱۹۴,۲۲۴ ساعت گزارش شده.

سوئیچ سیسکو WS-C3750X-12S-E برای چه پروژه‌هایی مناسب است؟

تصور کنید یک مجتمع اداری با چند ساختمان که همه با فیبر نوری به هم وصل‌اند، نه با کابل مسی. هرکدام از این لینک‌ها باید در یک نقطه جمع شود؛ همان نقطه‌ای که WS-C3750X-12S-E برایش ساخته شده. به‌جای این‌که چند پورت مسی بلااستفاده روی دستگاه باشد، هر ۱۲ اسلات همان چیزی است که واقعاً لازم است: SFP.

شبکه‌هایی با ترکیب فیبر Single-Mode و Multi-Mode هم می‌توانند از همین انعطاف بهره ببرند؛ چند پورت با ماژول Multi-Mode برای لینک‌های کوتاه داخل ساختمان، چند پورت دیگر با Single-Mode برای فاصله‌های بلندتر بین ساختمان‌ها. انتخاب واقعی به فاصله و نوع کانکتور بستگی دارد، نه صرفاً به نوع فیبر موجود.

اگر پروژه نیاز به مسیریابی واقعی بین چند VLAN دارد (نه فقط سوئیچینگ ساده)، همین لایسنس IP Services است که این کار را ممکن می‌کند؛ برای پروژه‌ای که فقط سوئیچینگ لایه ۲ کافی است، هزینه اضافه این لایسنس چندان توجیه ندارد و نسخه S منطقی‌تر است.

 اگر تعداد قابل‌توجهی از تجهیزات پروژه فقط پورت RJ-45 دارند، این مدل انتخاب مستقیمی نیست؛ باید یا از مبدل استفاده کرد یا سراغ نسخه‌های مسی همین خانواده رفت. همچنین اگر ۱۰ گیگابیت روی چند پورت لازم است، باید از همان ابتدا مطمئن شد که Network Module مناسب همراه دستگاه خریداری می‌شود

لوازم جانبی سوئیچ سیسکو WS-C3750X-12S-E

برای ۱۲ پورت SFP اصلی، انتخاب بین GLC-SX-MM (مالتی‌مود) و GLC-LH-SM (تک‌مود) به نوع فیبر موجود بستگی دارد؛ اگر یکی از این پورت‌ها قرار است روی کابل مسی کار کند، GLC-T همان کار را انجام می‌دهد.

بخش مهم‌تر ماجرا، خودِ Network Module است: C3KX-NM-1G چهار پورت گیگابیت اضافه می‌دهد، C3KX-NM-10G دو پورت واقعی ۱۰ گیگابیت، و C3KX-NM-10GT همان سرعت را روی کابل مسی ارائه می‌دهد. هنگام خرید نسخه استوک، مشخص کردن این‌که کدام ماژول همراه دستگاه است، تفاوت قیمتی و کاربردی واقعی ایجاد می‌کند.

برای StackWise Plus، کابل‌های استاندارد این فناوری لازم است؛ برای StackPower هم کابل‌های اختصاصی این سیستم اشتراک برق، جدا از کابل داده Stack، باید تهیه شوند.
