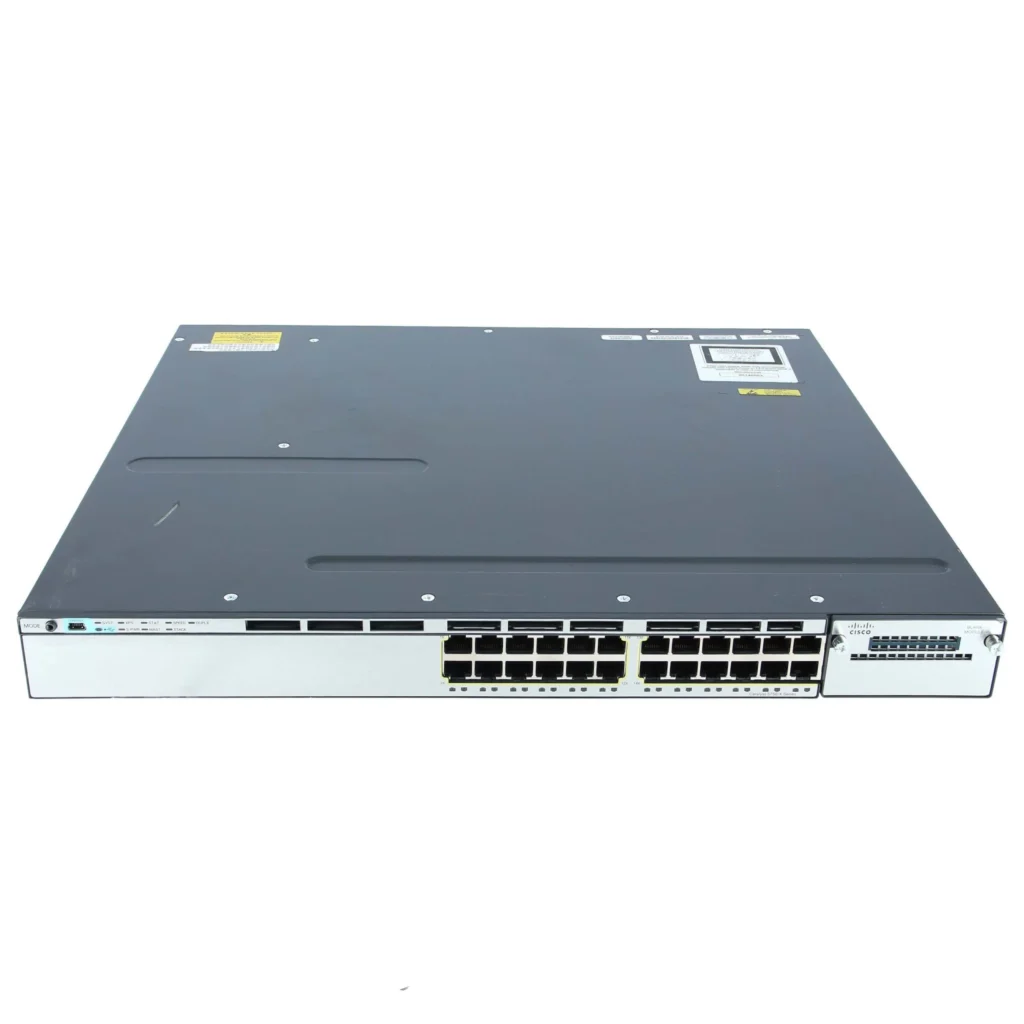

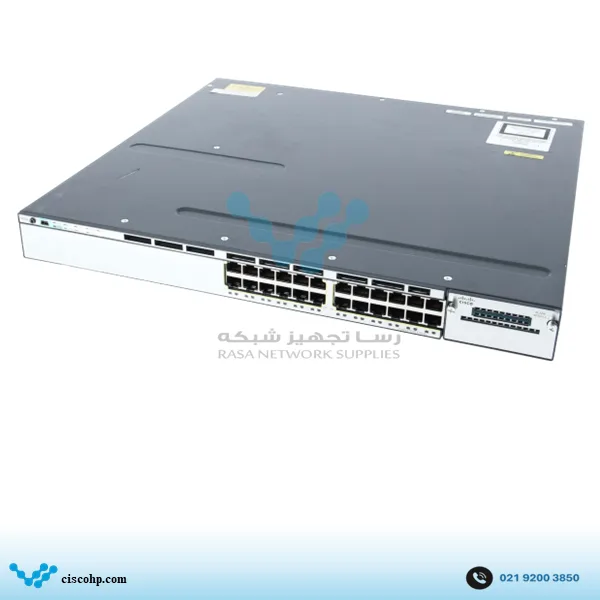

سوئیچ سیسکو مدل WS-C3750X-24T-S

توضیحات کلی سوئیچ سیسکو WS-C3750X-24T-S

سوئیچ Cisco WS-C3750X-24T-S یکی از مدل‌های سری Catalyst 3750X است که با ۲۴ پورت 10/100/1000 گیگابیت اترنت از نوع RJ-45 طراحی شده و از قابلیت PoE پشتیبانی نمی‌کند. این ترکیب برای شبکه‌هایی مناسب است که تجهیزات متصل، منبع تغذیه مستقل دارند و در بخش دسترسی شبکه به پورت‌های گیگابیتی پایدار نیاز است. نبود PoE در این مدل باعث می‌شود انتخاب آن بیشتر برای اتصال کامپیوترها، سرورها، پرینترها، تجهیزات ذخیره‌سازی و سایر تجهیزات شبکه‌ای باشد که برق خود را به‌صورت جداگانه دریافت می‌کنند.

حرف S در مدل WS-C3750X-24T-S نشان‌دهنده Feature Set IP Base است. این نسخه علاوه بر قابلیت‌های سوئیچینگ لایه ۲، مجموعه‌ای از قابلیت‌های لایه ۳ را نیز در اختیار شبکه قرار می‌دهد، اما نباید آن را با نسخه IP Services یکسان دانست. در پروژه‌هایی که به مسیریابی پیشرفته و قابلیت‌های کامل‌تر لایه ۳ نیاز دارند، انتخاب لایسنس بالاتر اهمیت پیدا می‌کند.

از نظر عملکرد، WS-C3750X-24T-S دارای ظرفیت Switching برابر با 160Gbps و نرخ Forwarding تا 65.5Mpps است. همچنین از حداکثر 1005 VLAN و 1000 SVI پشتیبانی می‌کند و امکان استفاده از Jumbo Frame تا 9216 بایت را دارد. برای مشاهده جزئیات کامل مشخصات و قابلیت‌های این خانواده، می‌توانید به دیتاشیت رسمی Cisco Catalyst 3750-X Series مراجعه کنید.

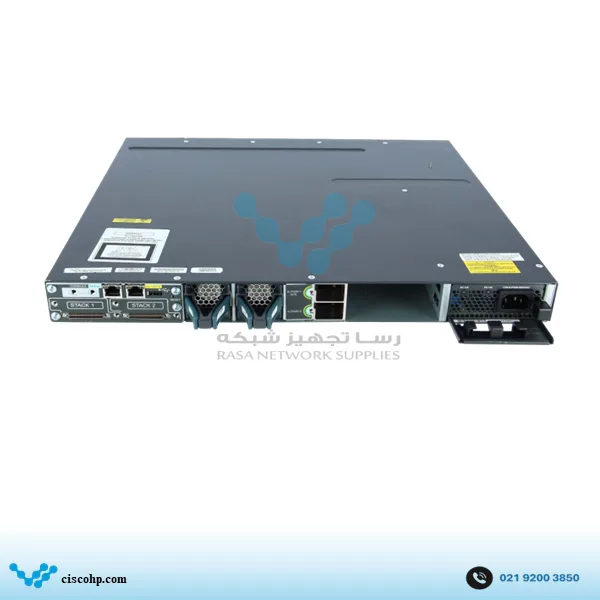

یکی از قابلیت‌های مهم این مدل، پشتیبانی از StackWise Plus است. با استفاده از این فناوری می‌توان چند سوئیچ سازگار سری 3750-X را در قالب یک Stack مدیریت کرد و از پهنای باند StackWise Plus تا 64Gbps بهره برد. این قابلیت در شبکه‌هایی که تعداد سوئیچ‌ها افزایش پیدا می‌کند، مدیریت تجهیزات و طراحی ساختار شبکه را ساده‌تر می‌کند. سوئیچ همچنین از StackPower پشتیبانی می‌کند که امکان اشتراک‌گذاری منابع تغذیه میان سوئیچ‌های سازگار را فراهم می‌سازد.

در بخش توسعه ارتباطات نیز این مدل دارای یک Network Module Slot است که بسته به ماژول نصب‌شده، امکان اضافه‌کردن پورت‌های ارتباطی 1 یا 10 گیگابیتی را فراهم می‌کند. این بخش، قابلیت توسعه سوئیچ است و نباید با پورت‌های ثابت اصلی دستگاه اشتباه گرفته شود. برای مثال، ماژول‌های C3KX-NM-1G و C3KX-NM-10G می‌توانند بسته به نیاز پروژه برای اتصال‌های فیبر نوری یا ارتباطات پرسرعت استفاده شوند.

از نظر سخت‌افزاری، WS-C3750X-24T-S از منبع تغذیه 350W استفاده می‌کند و با فرم‌فاکتور 1RU برای نصب در رک طراحی شده است. ابعاد دستگاه حدود 4.45 × 44.5 × 46 سانتی‌متر و وزن آن حدود 7.1 کیلوگرم است. ترکیب پورت‌های گیگابیتی، قابلیت‌های مدیریتی، StackWise Plus و امکان توسعه ارتباطات، این مدل را به گزینه‌ای مناسب برای شبکه‌های سازمانی و زیرساخت‌های رک‌مونت تبدیل کرده است.

سوئیچ سیسکو WS-C3750X-24T-S برای چه پروژه‌هایی مناسب است؟

WS-C3750X-24T-S برای شبکه‌هایی مناسب است که به ۲۴ پورت گیگابیتی بدون PoE نیاز دارند و در عین حال قابلیت‌های مدیریتی و لایه ۳ برای آن‌ها اهمیت دارد. اتصال کامپیوترهای کاربران، سرورها، پرینترهای شبکه، تجهیزات ذخیره‌سازی و سایر تجهیزات دارای منبع تغذیه مستقل از کاربردهای اصلی این مدل است.

در شبکه‌هایی که نیاز به تفکیک ترافیک با VLAN وجود دارد، پشتیبانی این مدل از تعداد بالای VLAN و SVI امکان طراحی ساختارهای مختلف شبکه را فراهم می‌کند. همچنین در پروژه‌هایی که چند سوئیچ 3750-X در یک زیرساخت مورد استفاده قرار می‌گیرند، قابلیت StackWise Plus می‌تواند برای مدیریت یکپارچه سوئیچ‌ها مورد استفاده قرار گیرد.

اگر تجهیزات شبکه مانند Access Point، تلفن IP یا دوربین تحت شبکه به تغذیه PoE نیاز داشته باشند، مدل‌های PoE سری 3750X مانند WS-C3750X-24P-S انتخاب مناسب‌تری هستند؛ اما برای تجهیزاتی که برق مستقل دارند، نسخه 24T می‌تواند انتخاب منطقی‌تری باشد.

لوازم جانبی و تجهیزات سازگار با سوئیچ سیسکو WS-C3750X-24T-S

برای توسعه ارتباطات این سوئیچ می‌توان از Network Moduleهای سازگار سری C3KX استفاده کرد. C3KX-NM-1G چهار اسلات SFP گیگابیتی در اختیار قرار می‌دهد و برای ارتباطاتی مانند GLC-SX-MM و GLC-LH-SM قابل استفاده است. در صورت نیاز به ارتباطات 10 گیگابیتی، C3KX-NM-10G امکان استفاده از SFP و SFP+ را در اسلات‌های مربوطه فراهم می‌کند و ماژول‌هایی مانند SFP-10G-SR و SFP-10G-LR برای ارتباطات فیبر نوری 10GbE قابل استفاده هستند.

برای پروژه‌هایی که به اتصال 10 گیگابیتی روی بستر مسی نیاز دارند، C3KX-NM-10GT دارای دو پورت 10GBASE-T است. همچنین برای قابلیت‌های StackWise Plus و StackPower، کابل‌های اختصاصی این خانواده مورد استفاده قرار می‌گیرند.

بنابراین تجهیزات جانبی این مدل بیشتر نقش توسعه و تکمیل پیکربندی سوئیچ را دارند و انتخاب آن‌ها باید بر اساس نوع لینک موردنیاز، بستر فیبر یا مس و معماری شبکه انجام شود.
