سوئیچ سیسکو مدل WS-C3750X-24P-S

توضیحات کلی سوئیچ سیسکو WS-C3750X-24P-S

سقف ۱۵.۴ وات هر پورت، که در نسل‌های قدیمی‌تر خانواده ۳۷۵۰ استاندارد بود، روی WS-C3750X-24P-S به ۳۰ وات می‌رسد. این یعنی پشتیبانی از PoE+‎ واقعی (استاندارد IEEE 802.3at)، نه فقط PoE پایه؛ و همین یک عدد، دسته کاملاً جدیدی از تجهیزات را به لیست چیزهایی که می‌شود بدون آداپتور برق جداگانه تغذیه کرد اضافه می‌کند: دوربین‌های PTZ، اکسس‌پوینت‌های Wi-Fi پرمصرف، تلفن‌های ویدیویی.

۲۴ پورت اصلی WS-C3750X-24P-S همگی گیگابیت‌اند، نه Fast Ethernet؛ یعنی برخلاف نسل قبلی همین خانواده (3750V2)، دیگر مجبور نیستید بین سرعت و PoE یکی را انتخاب کنید. بودجه کل PoE+‎ دستگاه ۴۳۵ وات است؛ عددی که باید به‌عنوان یک استخر مشترک دیده شود، نه سهم ثابت هر پورت. اگر بیست دوربین با مصرف ۲۰ واتی به این سوئیچ وصل شوند، همین حالا ۴۰۰ وات از ۴۳۵ وات مصرف شده؛ باقی‌مانده برای بقیه پورت‌ها چندان زیاد نیست.

نکته‌ای که در معماری این نسل تغییر کرده این است که پورت Uplink ثابتی روی پنل اصلی وجود ندارد. مسیر بالادستی از طریق یک Network Module Slot تعریف می‌شود که باید جداگانه تهیه و نصب گردد

از نظر پردازشی، طبق دیتاشیت رسمی Cisco Catalyst 3750-X Series، ظرفیت Switching این مدل ۱۶۰ گیگابیت بر ثانیه و نرخ Forwarding آن ۶۵.۵ میلیون بسته در ثانیه است؛ تقریباً دو برابر  هم‌خانواده فیبرمحور (WS-C3750X-12S-E)، متناسب با دو برابر بودن تعداد پورت اصلی. لایسنس نصب‌شده IP Base است، شامل مسیریابی پایه، ACL و HSRP؛ برای OSPF، EIGRP یا BGP باید سراغ WS-C3750X-24P-E رفت.

یک لایه امنیتی که کمتر به آن اشاره می‌شود: WS-C3750X-24P-S از MACsec پشتیبانی می‌کند، یعنی رمزنگاری سخت‌افزاری ترافیک روی خودِ لینک فیزیکی، نه فقط کنترل دسترسی نرم‌افزاری. برای شبکه‌هایی که داده حساس بین سوئیچ‌ها جابه‌جا می‌شود، این قابلیت یک لایه دفاعی اضافه است که در سری‌های قدیمی‌تر ۳۷۵۰ اصلاً وجود نداشت.

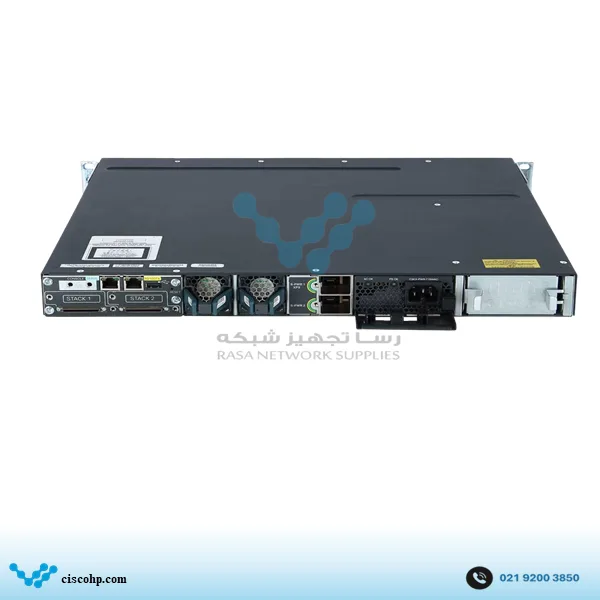

قابلیت Stack هم از نوع StackWise Plus است (پهنای باند ۶۴ گیگابیت بر ثانیه، حداکثر ۹ عضو)، همراه با StackPower برای اشتراک‌گذاری برق بین اعضای Stack. حافظه دستگاه ۲۵۶ مگابایت DRAM و ۶۴ مگابایت Flash است. از نظر فیزیکی، ابعاد آن ۴.۴۵ در ۴۴.۵ در ۴۶ سانتی‌متر و وزنش حدود ۷.۲ کیلوگرم است؛ منبع تغذیه استاندارد ۷۱۵ وات دارد، عددی که با بودجه ۴۳۵ واتی PoE+‎ یکی نیست، چون بخشی از آن صرف کارکرد خودِ سوئیچ می‌شود. میانگین زمان بین خرابی این مدل هم حدود ۱۶۷,۱۹۸ ساعت گزارش شده.

سوئیچ سیسکو WS-C3750X-24P-S برای چه پروژه‌هایی مناسب است؟

یک ساختمان اداری که هم‌زمان کامپیوترهای گیگابیتی، تلفن‌های IP و چند اکسس‌پوینت پرمصرف دارد، دقیقاً همان جایی است که ترکیب PoE+‎ و سرعت گیگابیت روی هر ۲۴ پورت معنا پیدا می‌کند؛ دیگر لازم نیست بخشی از تجهیزات را روی یک سوئیچ Fast Ethernet قدیمی‌تر نگه دارید.

در پروژه‌های نظارت تصویری، همین بودجه ۴۳۵ واتی تعیین‌کننده اصلی است، نه تعداد پورت. دوربین‌های کم‌مصرف شاید به‌راحتی روی هر ۲۴ پورت جا شوند؛ اما دوربین‌های PTZ یا حرارتی با مصرف بالاتر، ممکن است بودجه را خیلی زودتر از پر شدن همه پورت‌ها به پایان برسانند. محاسبه دقیق مصرف، نه فرض خوش‌بینانه، تفاوت بین یک طراحی درست و یک شبکه ناتمام است.

اگر برنامه آینده شامل ارتقا به ۱۰ گیگابیت روی مسیر Uplink است، Network Module Slot این مدل انعطاف واقعی می‌دهد؛ کافی است ماژول مناسب در زمان درست خریداری شود، نه این‌که فقط وجود اسلات خالی به‌عنوان یک قابلیت فروخته شود.

اگر پروژه اصلاً به PoE نیاز ندارد، WS-C3750X-24T-S همان تعداد پورت گیگابیت را بدون هزینه اضافه مدار PoE می‌دهد. اگر مسیریابی پیشرفته‌تر لازم است، نسخه IP Services همین محصول باید بررسی شود، نه این مدل ساده‌تر.

لوازم جانبی سوئیچ سیسکو WS-C3750X-24P-S

مهم‌ترین بخش انتخابی این مدل، خودِ Network Module است: C3KX-NM-1G برای گسترش گیگابیتی، C3KX-NM-10G برای ۱۰ گیگابیت واقعی روی SFP+‎، و C3KX-NM-10GT برای همان سرعت روی کابل مسی.

برای ماژول‌های SFP معمولی (در صورت استفاده از C3KX-NM-1G)، (مالتی‌مود)، GLC-LH-SM (تک‌مود) یا GLC-T (کابل مسی) گزینه‌های رایج‌اند.

برای StackWise Plus و StackPower، کابل‌های اختصاصی هرکدام جداگانه لازم است؛ این دو نوع کابل با هم اشتباه گرفته نشوند، چون یکی داده و دیگری برق منتقل می‌کند.
