سوئیچ سیسکو مدل WS-C3750X-48PF-L

توضیحات کلی سوئیچ سیسکو WS-C3750X-48PF-L

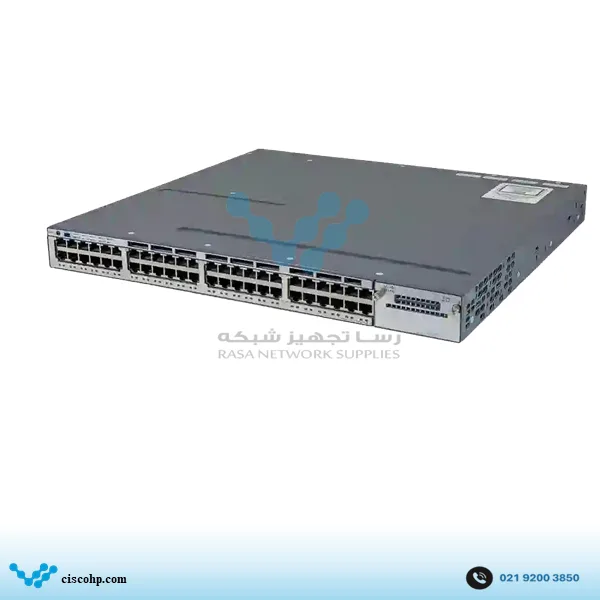

سوئیچ Cisco WS-C3750X-48PF-L یکی از مدل‌های ۴۸ پورتی سری Catalyst 3750-X است که برای شبکه‌هایی طراحی شده که علاوه بر ظرفیت بالای اتصال، به توان PoE قابل توجه برای تجهیزات متصل نیز نیاز دارند. این مدل ۴۸ پورت 10/100/1000 Ethernet در اختیار شبکه قرار می‌دهد و تمام پورت‌ها از PoE+ پشتیبانی می‌کنند؛ بنابراین تجهیزات مختلفی مانند تلفن‌های IP، Access Point و دوربین‌های تحت شبکه می‌توانند برق و داده را از طریق همان کابل شبکه دریافت کنند.

تفاوت مهم WS-C3750X-48PF-L با مدل 48P-L در بخش تأمین توان است. این مدل از منبع تغذیه 1100W AC استفاده می‌کند و بودجه PoE آن به 800 وات می‌رسد؛ در حالی که WS-C3750X-48P-L دارای پاور 715W و بودجه PoE برابر 435W است. بنابراین 48PF-L زمانی اهمیت پیدا می‌کند که تعداد تجهیزات PoE زیاد باشد یا مجموع مصرف برق آن‌ها از ظرفیت مدل‌های معمولی 48P فراتر برود.

پشتیبانی از PoE+ در هر ۴۸ پورت به این معنی نیست که تمام پورت‌ها می‌توانند هم‌زمان حداکثر توان ممکن را دریافت کنند؛ میزان توان قابل تخصیص به تجهیزات باید در محدوده 800W بودجه کلی PoE باقی بماند. به همین دلیل هنگام طراحی شبکه، تعداد تجهیزات PoE، توان مصرفی هر دستگاه و میزان ظرفیت رزرو مورد نیاز باید هم‌زمان بررسی شوند.

پسوند L در این مدل نشان‌دهنده LAN Base Feature Set است. این نسخه بیشتر برای نقش Access در شبکه‌های سازمانی و محیط‌هایی که تمرکز اصلی روی Switching لایه ۲، VLAN، QoS و قابلیت‌های مدیریتی و امنیتی است، در نظر گرفته شده است. بنابراین WS-C3750X-48PF-L را نباید صرفاً به‌عنوان یک سوئیچ PoE ۴۸ پورتی ارزیابی کرد؛ معماری Stackable آن نیز یکی از بخش‌های مهم این مدل است.

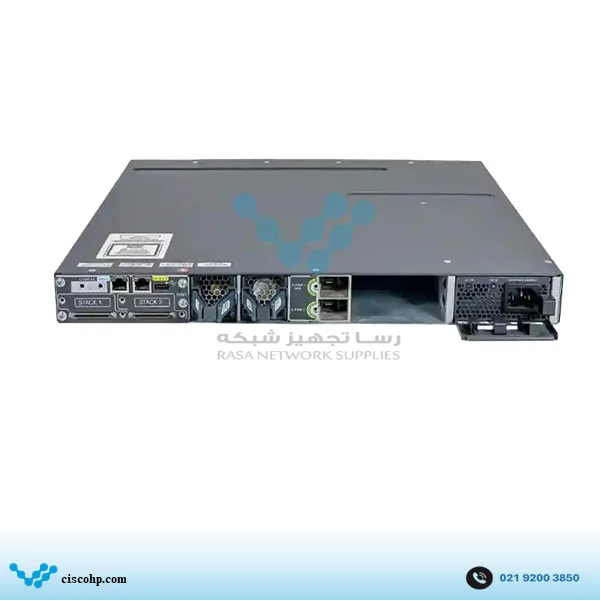

این سوئیچ از StackWise Plus پشتیبانی می‌کند و امکان قرار دادن چند دستگاه سری 3750-X در یک Stack را فراهم می‌سازد. در این ساختار، مجموعه سوئیچ‌ها می‌تواند به‌صورت یک واحد منطقی مدیریت شود و توسعه تعداد پورت‌ها بدون تبدیل هر دستگاه به یک ساختار کاملاً مستقل انجام گیرد. Cisco برای StackWise Plus پهنای باند 64Gbps و حداکثر ۹ عضو در Stack را اعلام کرده است.

از نظر ظرفیت پردازشی نیز WS-C3750X-48PF-L برای ترافیک یک شبکه Access پرتراکم طراحی شده است. ظرفیت Switching این خانواده 160Gbps است و نرخ Forwarding مدل ۴۸ پورتی به 101.2Mpps می‌رسد. پشتیبانی از Jumbo Frame تا 9216 بایت نیز در سناریوهایی که انتقال فریم‌های بزرگ‌تر مورد نیاز است، قابل استفاده خواهد بود.

در قسمت Uplink، برخلاف سوئیچ‌هایی که پورت‌های بالادستی آن‌ها از ابتدا روی شاسی ثابت شده‌اند، این مدل دارای Network Module Slot است. در نتیجه نوع Uplink را می‌توان با توجه به معماری شبکه انتخاب کرد؛ از اتصال‌های Gigabit مبتنی بر SFP گرفته تا ماژول‌های 10GbE. Cisco برای سری 3750-X چهار Network Module اختیاری معرفی کرده است.

سوئیچ سیسکو WS-C3750X-48PF-L برای چه پروژه‌هایی مناسب است؟

WS-C3750X-48PF-L بیش از هر چیز برای پروژه‌هایی ارزش دارد که در آن‌ها تعداد تجهیزات PoE و مجموع توان مورد نیاز بالا است. در چنین شبکه‌ای، استفاده از یک سوئیچ ۴۸ پورتی با بودجه 800 وات می‌تواند از انتخاب چند سوئیچ با ظرفیت PoE پایین‌تر جلوگیری کند و طراحی رک را ساده‌تر کند.

یکی از کاربردهای مناسب این مدل، زیرساخت تلفن‌های تحت شبکه است. در سازمان‌هایی که تعداد زیادی کاربر VoIP دارند، هر پورت سوئیچ می‌تواند علاوه بر ارتباط داده، برق تلفن IP را نیز تأمین کند. در چنین شرایطی تعداد بالای پورت‌های PoE و ظرفیت 800 واتی، امکان تجمیع تعداد زیادی تلفن در یک رک را فراهم می‌کند.

سناریوی دیگر، شبکه‌های دارای تعداد زیادی Access Point است. در ساختمان‌های اداری، آموزشی، هتل‌ها یا مجموعه‌هایی که پوشش Wi-Fi متراکم دارند، ممکن است تعداد قابل توجهی Access Point در یک طبقه یا رک توزیع قرار بگیرد. در این حالت، بودجه PoE بالاتر از مدل‌های معمولی 48P می‌تواند در طراحی شبکه مزیت ایجاد کند.

این سوئیچ برای سیستم‌های نظارت تصویری IP نیز قابل استفاده است. دوربین‌های PoE می‌توانند بدون کابل برق مستقل به سوئیچ متصل شوند و در صورت محاسبه صحیح مصرف هر دوربین، ظرفیت 800 وات برای پروژه‌هایی با تعداد بالای تجهیزات PoE فضای بیشتری در اختیار طراح شبکه قرار می‌دهد.

از طرف دیگر، قابلیت StackWise Plus باعث می‌شود این مدل برای رک‌هایی که احتمال افزایش تعداد تجهیزات در آینده وجود دارد نیز قابل استفاده باشد. به‌جای اینکه با افزایش کاربران مجبور به ایجاد ساختارهای کاملاً جداگانه شوید، می‌توان ظرفیت سوئیچینگ را با اضافه کردن اعضای جدید به Stack توسعه داد.

با این حال، WS-C3750X-48PF-L برای هر پروژه‌ای بهترین انتخاب نیست. اگر تعداد تجهیزات PoE محدود باشد و مجموع مصرف آن‌ها پایین باشد، مدل WS-C3750X-48P-L می‌تواند نیاز پروژه را با بودجه PoE کمتر پوشش دهد. همچنین اگر شبکه به قابلیت‌های پیشرفته‌تر لایه ۳ نیاز داشته باشد، باید مدل‌های دارای IP Base یا IP Services نیز در کنار این مدل بررسی شوند.

لوازم جانبی و تجهیزات سازگار با سوئیچ سیسکو WS-C3750X-48PF-L

یکی از مزایای معماری WS-C3750X-48PF-L امکان انتخاب Network Module متناسب با بستر ارتباطی شبکه است. ماژول C3KX-NM-1G چهار رابط SFP گیگابیتی در اختیار قرار می‌دهد و برای ارتباطات فیبر نوری Gigabit گزینه مناسبی محسوب می‌شود. در این سناریو، برای لینک‌های Multimode می‌توان از ماژول GLC-SX-MM و برای ارتباطات Singlemode از ماژول GLC-LH-SM استفاده کرد.

در پروژه‌هایی که ارتباطات 10GbE بین Access و لایه بالاتر شبکه مورد نیاز است، C3KX-NM-10G گزینه مناسب‌تری خواهد بود. این ماژول دارای دو رابط SFP+ و دو رابط SFP است و امکان استفاده از لینک‌های 10GbE و Gigabit را در اختیار شبکه قرار می‌دهد. برای ارتباطات فیبر 10GbE نیز  SFP-10G-SR برای سناریوهای Multimode و SFP-10G-LR برای لینک‌های Singlemode قابل بررسی هستند.

اگر Uplink مسی 10GbE مورد نیاز باشد، C3KX-NM-10GT دارای دو رابط 10GBASE-T است و می‌تواند در ساختارهایی که ارتباط مسی پرسرعت بین سوئیچ‌ها وجود دارد، مورد استفاده قرار گیرد. Cisco همچنین C3KX-SM-10G را به‌عنوان Service Module با دو رابط SFP+ معرفی کرده که علاوه بر اتصال 10GbE، قابلیت‌هایی مانند NetFlow و MACsec Uplink Encryption را ارائه می‌کند.

در صورت استفاده از چند دستگاه به‌صورت Stack، تجهیزات مربوط به StackWise Plus و StackPower نیز باید بر اساس آرایش موردنظر شبکه انتخاب شوند. Cisco اشاره می‌کند که کابل‌های StackPower برای LAN Base به‌صورت جداگانه تهیه می‌شوند.
