سوئیچ سیسکو مدل WS-C3560-24TS-S

توضیحات کلی سوئیچ سیسکو WS-C3560-24TS-S

سوئیچ سیسکو WS-C3560-24TS-S از خانواده Cisco Catalyst 3560 یک سوئیچ مدیریتی لایه 3 است که ۲۴ پورت Downlink از نوع Fast Ethernet 10/100 و دو Uplink از نوع 1G SFP در اختیار قرار می‌دهد. این مدل با نرم‌افزار IP Base عرضه شده و برای شبکه‌هایی طراحی شده است که به مدیریت متمرکز، VLAN، قابلیت‌های مسیریابی و اتصال بالادستی از طریق SFP نیاز دارند، اما استفاده از PoE یا پورت‌های Gigabit روی Downlink برای آنها ضروری نیست.

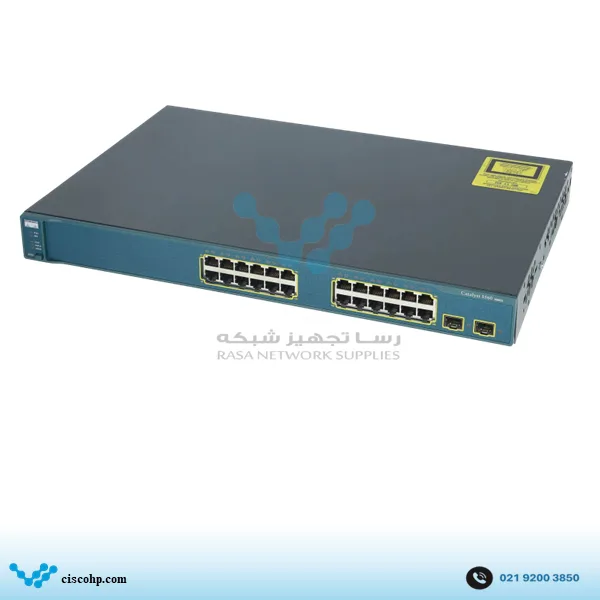

ساختار پورت‌های WS-C3560-24TS-S یکی از مهم‌ترین نکات هنگام انتخاب این مدل است. هر ۲۴ پورت اصلی دستگاه حداکثر سرعت 100Mbps را ارائه می‌کنند و دو Uplink SFP برای اتصال به مسیرهای بالادستی در نظر گرفته شده‌اند. بنابراین این سوئیچ را نباید با مدل‌هایی مانند WS-C3560G-24TS-S که ۲۴ پورت Gigabit Ethernet دارند یکسان در نظر گرفت.

از نظر توان پردازشی، WS-C3560-24TS-S دارای 32Gbps ظرفیت Switching و نرخ Forwarding برابر با 6.5Mpps است. جدول MAC Address این مدل ظرفیت 12,000 آدرس دارد و دستگاه امکان پشتیبانی از حداکثر 11,000 Route را ارائه می‌کند. این مشخصات در کنار قابلیت‌های لایه 2 و لایه 3 سری Catalyst 3560، امکان استفاده از VLAN، STP، QoS، ACL و قابلیت‌های مدیریتی را فراهم می‌کند. طبق دیتاشیت رسمی Cisco Catalyst 3560 Series، میانگین زمان بین خرابی (MTBF) این مدل حدود ۳۲۶ هزار ساعت گزارش شده — یکی از بالاترین اعدادی که در این خانواده دیده می‌شود، احتمالاً به‌خاطر نبود مدار PoE و حرارت کمتر داخل بدنه.

در مقابل، WS-C3560-24TS-S از PoE پشتیبانی نمی‌کند. این موضوع باعث می‌شود انتخاب آن برای پروژه‌هایی که برق تلفن IP، دوربین یا Access Point باید از طریق کابل شبکه تأمین شود، نیازمند استفاده از منبع تغذیه جداگانه برای تجهیزات انتهایی باشد. اگر قابلیت PoE برای پروژه ضروری است، WS-C3560-24PS-S گزینه متفاوتی در همین خانواده است.

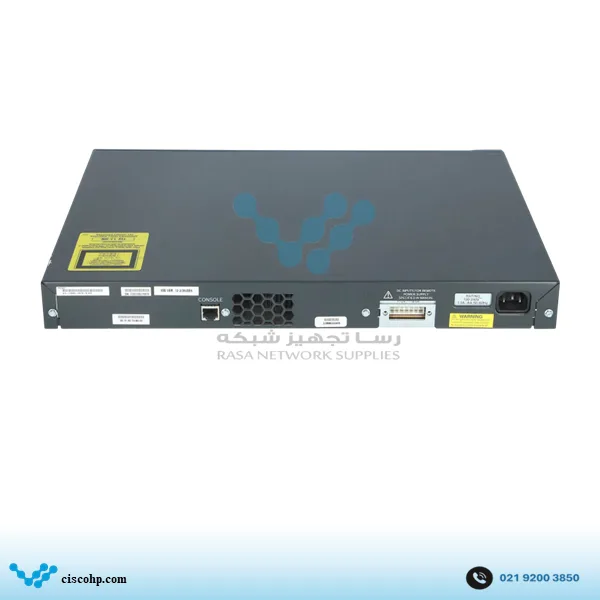

از نظر فیزیکی، این سوئیچ در اندازه 1RU قرار می‌گیرد و برای نصب در رک مناسب است. Cisco برای Catalyst 3560-24TS-S وزن حدود 3.9 کیلوگرم و ابعاد 4.39 × 30 × 44.45 سانتی‌متر را اعلام کرده است. مصرف برق این مدل نیز 45 وات اعلام شده — کمتر از یک‌دهم مصرف ۴۸۵ واتی خواهر PoE‌دار همین خانواده — که با توجه به نداشتن PoE، کاملاً قابل انتظار است.

سوئیچ سیسکو WS-C3560-24TS-S برای چه پروژه‌هایی مناسب است؟

WS-C3560-24TS-S بیشتر برای پروژه‌ای منطقی است که تجهیزات انتهایی به پورت‌های 10/100Mbps نیاز دارند و تأمین برق از طریق PoE جزو نیازمندی‌ها نیست. برای مثال، می‌توان از آن برای اتصال کامپیوترها، پرینترها، تجهیزات مدیریتی و سایر دستگاه‌های دارای Ethernet استفاده کرد و از دو Uplink SFP برای اتصال به سوئیچ بالادستی یا مسیر فیبر بهره گرفت.

وجود قابلیت‌های مدیریتی Catalyst 3560 باعث می‌شود این مدل صرفاً یک سوئیچ ساده لایه 2 نباشد. امکان استفاده از VLAN و قابلیت‌های کنترل ترافیک، تفکیک منطقی کاربران و مدیریت بهتر جریان داده را فراهم می‌کند. به همین دلیل، در شبکه‌هایی که تجهیزات موجود هنوز به سرعت 100Mbps محدود هستند اما مدیریت پیشرفته‌تر از یک سوئیچ ساده موردنیاز است، WS-C3560-24TS-S می‌تواند انتخاب قابل بررسی باشد.

با این حال، اگر قرار است سیستم‌های جدید، سرورها، NAS یا Access Pointهای پرسرعت مستقیماً به Downlink متصل شوند، محدودیت 100Mbps باید جدی گرفته شود. در چنین شرایطی مدل‌های دارای پورت Gigabit مانند WS-C3560G-24TS-S از نظر سرعت اتصال تجهیزات انتهایی گزینه مناسب‌تری هستند.

لوازم جانبی و تجهیزات سازگار با سوئیچ سیسکو WS-C3560-24TS-S

دو Uplink این مدل هر دو از نوع SFP هستند، پس نیازی به ماژول جداگانه برای اتصال مسی وجود ندارد؛ فقط برای فیبر باید ماژول تهیه شود. برای فیبر مالتی‌مود، GLC-SX-MM رایج‌ترین گزینه است؛ برای فاصله‌های بلندتر روی فیبر تک‌مود، GLC-LH-SMD کاربرد دارد. اگر مسیر بین دو سوئیچ همین خانواده کوتاه است، کابل CAB-SFP-50CM جایگزین ارزان‌تری برای دو ماژول جداگانه است.
