سوئیچ سیسکو مدل WS-C3560G-24TS-S

توضیحات کلی سوئیچ سیسکو WS-C3560G-24TS-S

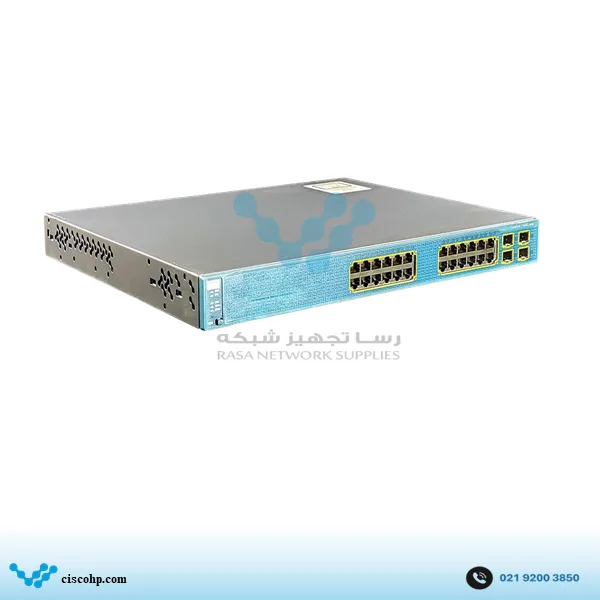

سوئیچ سیسکو WS-C3560G-24TS-S یکی از مدل‌های سری Catalyst 3560G است که 24 پورت 10/100/1000 Gigabit Ethernet را در بخش Downlink در اختیار شبکه قرار می‌دهد. این مدل برای شبکه‌هایی طراحی شده که به پورت‌های Gigabit برای اتصال کلاینت‌ها، سرورها و تجهیزات شبکه نیاز دارند اما قابلیت PoE برای آن‌ها اولویت ندارد. وجود سرعت 10/100/1000 در تمام 24 پورت باعث می‌شود تجهیزات متصل بتوانند در صورت پشتیبانی کارت شبکه و زیرساخت، با سرعت 1Gbps با سوئیچ ارتباط برقرار کنند.

یکی از تفاوت‌های اصلی WS-C3560G-24TS-S با مدل WS-C3560G-24PS-S همین موضوع است. مدل 24PS برای تجهیزات سازگار با PoE امکان انتقال برق از طریق کابل شبکه را فراهم می‌کند، در حالی که 24TS فاقد PoE است و تمرکز آن روی اتصال داده است. بنابراین اگر قرار است تجهیزاتی مانند IP Phone، Access Point یا دوربین تحت شبکه مستقیماً از سوئیچ تغذیه شوند، مدل 24PS گزینه مناسب‌تری خواهد بود؛ اما اگر تجهیزات شبکه منبع تغذیه مستقل دارند، حذف PoE در 24TS می‌تواند انتخاب ساده‌تر و متناسب‌تری باشد.

در بخش Uplink، این سوئیچ به 4 پورت 1G SFP مجهز شده است. این چهار رابط برای برقراری ارتباط با تجهیزات بالادست، سوئیچ‌های دیگر یا لینک‌های فیبر نوری استفاده می‌شوند و نسبت به مدل‌هایی که تنها دو Uplink دارند، گزینه‌های بیشتری برای اتصال در اختیار مدیر شبکه قرار می‌دهند. ساختار چهارگانه Uplink در کنار 24 پورت Gigabit باعث می‌شود این مدل برای شبکه‌هایی که چند بخش مجزا یا چند مسیر ارتباطی بالادست دارند، کاربرد بیشتری داشته باشد.

از نظر ظرفیت پردازش نیز WS-C3560G-24TS-S دارای 32Gbps Switching Fabric و نرخ Forwarding برابر با 38.7Mpps است. ظرفیت جدول MAC Address این مدل تا 12,000 آدرس و ظرفیت Route نیز تا 11,000 مسیر اعلام شده است. بنابراین مشخصات سخت‌افزاری آن فقط به تعداد پورت‌ها محدود نمی‌شود و برای شبکه‌هایی که به قابلیت‌های مدیریتی و مسیریابی در سطح این خانواده نیاز دارند، امکانات بیشتری نسبت به یک سوئیچ ساده لایه دسترسی ارائه می‌کند. Cisco نیز این مدل را با IP Base Image عرضه کرده است. برای بررسی مشخصات فنی رسمی، می‌توانید به مستندات رسمی Cisco Catalyst 3560 مراجعه کنید.

سوئیچ سیسکو WS-C3560G-24TS-S برای چه پروژه‌هایی مناسب است؟

WS-C3560G-24TS-S برای شبکه‌هایی مناسب است که تعداد زیادی اتصال Gigabit دارند اما تجهیزات متصل به سوئیچ به برق PoE نیاز ندارند. برای مثال در یک شبکه اداری می‌توان کامپیوترها، سرورها، پرینترهای شبکه و سایر تجهیزات کابلی را به 24 پورت Downlink متصل کرد و ارتباط بخش‌های مختلف شبکه را نیز از طریق چهار Uplink از نوع 1G SFP برقرار کرد.

نبود PoE در این مدل در همه پروژه‌ها یک محدودیت محسوب نمی‌شود. اگر تلفن‌های IP، Access Pointها یا دوربین‌های شبکه از آداپتور یا منبع تغذیه جداگانه استفاده می‌کنند، نیازی نیست برای آن‌ها سوئیچ PoE انتخاب شود. در چنین شرایطی WS-C3560G-24TS-S می‌تواند تمام ظرفیت پورت‌های خود را روی انتقال داده متمرکز کند و انتخاب آن نسبت به یک مدل PoE صرفاً به دلیل داشتن PoE توجیهی نداشته باشد.

چهار Uplink از نوع SFP 1G نیز برای شبکه‌هایی اهمیت دارد که ارتباط بین رک‌ها یا بخش‌های مختلف از طریق لینک فیبر انجام می‌شود. این پورت‌ها می‌توانند برای اتصال سوئیچ به تجهیزات بالادست یا برقراری ارتباط بین بخش‌های مختلف شبکه مورد استفاده قرار گیرند. البته سرعت Uplinkهای این مدل 1Gbps است؛ بنابراین اگر ساختار شبکه به لینک‌های 10Gbps نیاز داشته باشد، باید سراغ نسل‌ها و مدل‌های دیگری رفت.

اگر بین WS-C3560G-24TS-S و WS-C3560G-24PS-S انتخاب می‌کنید، مهم‌ترین سؤال این است که آیا تجهیزات شبکه به PoE نیاز دارند یا خیر. هر دو مدل 24 پورت 10/100/1000 و چهار Uplink از نوع SFP 1G دارند و از نظر ظرفیت Switching و Forwarding نیز در یک رده قرار می‌گیرند؛ تفاوت اصلی در وجود قابلیت PoE در مدل 24PS است. بنابراین برای شبکه‌ای که IP Phone یا تجهیزات PoE ندارد، 24TS انتخاب منطقی‌تری است و برای شبکه‌ای که تأمین برق تجهیزات از طریق کابل شبکه اهمیت دارد، 24PS گزینه مناسب‌تری خواهد بود.

در مقایسه با WS-C3560-24TS-S نیز تفاوت اصلی در سرعت Downlink است. مدل 24TS معمولی از پورت‌های 10/100 استفاده می‌کند، در حالی که WS-C3560G-24TS-S هر 24 پورت Downlink را با قابلیت 10/100/1000 ارائه می‌دهد. بنابراین اگر در شبکه تجهیزات Gigabit دارید، انتخاب مدل G می‌تواند از محدود شدن سرعت اتصال کاربران به Fast Ethernet جلوگیری کند.

از نظر کاربرد عملی، این مدل بیشتر زمانی ارزش بررسی دارد که قیمت تجهیزات استوک مناسب باشد و شبکه به قابلیت‌های یک سوئیچ مدیریتی قدیمی اما Gigabit نیاز داشته باشد. با توجه به قدیمی بودن سری Catalyst 3560G، هنگام خرید دستگاه استوک باید وضعیت پورت‌های شبکه، چهار Uplink، منبع تغذیه و عملکرد کلی دستگاه بررسی شود.

لوازم جانبی و تجهیزات سازگار با WS-C3560G-24TS-S

برای استفاده از چهار Uplink این سوئیچ می‌توان از ماژول‌های SFP 1G سازگار با Catalyst 3560G استفاده کرد. از گزینه‌های قابل بررسی برای این بخش می‌توان به GLC-SX-MM و GLC-LH-SMD اشاره کرد. انتخاب ماژول باید بر اساس تجهیزات دو طرف لینک و مشخصات ارتباط موردنظر انجام شود.
