سوئیچ سیسکو مدل WS-C3560-8PC-S

توضیحات کلی سوئیچ سیسکو WS-C3560-8PC-S

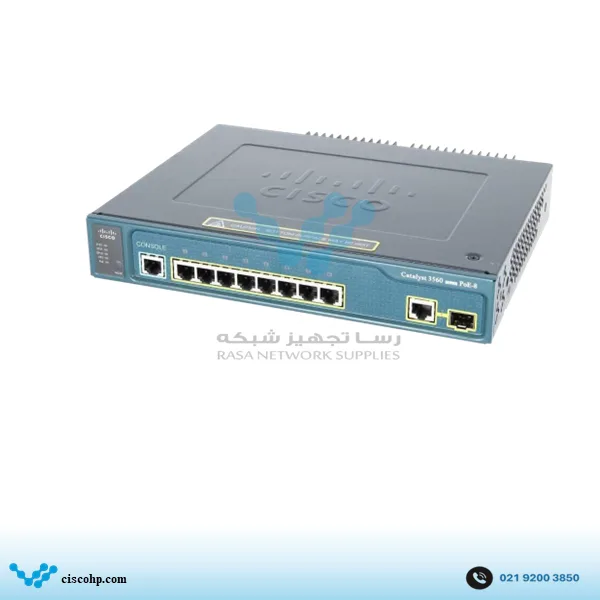

سوئیچ سیسکو WS-C3560-8PC-S نسخه Compact خانواده Catalyst 3560 است که برای جایی طراحی شده که تعداد محدودی پورت مدیریتی همراه با قابلیت PoE موردنیاز است، اما استفاده از یک سوئیچ رک‌مونت 24 یا 48 پورتی منطقی نیست. این مدل ۸ پورت Downlink از نوع Fast Ethernet 10/100 دارد و هر هشت پورت از PoE استاندارد IEEE 802.3af پشتیبانی می‌کنند. در کنار آنها، یک رابط Dual-Purpose قرار گرفته که می‌تواند به‌صورت 10/100/1000 مسی یا SFP مورد استفاده قرار گیرد. Cisco در مشخصات رسمی این مدل نیز آن را به‌عنوان «8 Ethernet 10/100 ports and 1 dual-purpose 10/100/1000 and SFP port» معرفی کرده است.

ساختار پورت این مدل یک تفاوت مهم با سوئیچ‌های بزرگ‌تر سری 3560 دارد. در WS-C3560-8PC-S فقط یک رابط بالادستی وجود دارد و آن نیز دو منظوره است؛ بنابراین نمی‌توان آن را مانند مدل‌هایی با چند Uplink مستقل در نظر گرفت. در حالت مسی، این رابط می‌تواند به‌صورت Gigabit Ethernet استفاده شود و در حالت SFP، با نصب ماژول مناسب برای لینک فیبر به کار می‌رود. در نتیجه انتخاب بین اتصال مسی و SFP به نوع مسیر بالادستی و تجهیزات سمت مقابل بستگی دارد.

قابلیت PoE این مدل بر پایه IEEE 802.3af و PoE پیش‌استاندارد Cisco است. توان PoE در منابع مربوط به این مدل حدود 124 وات اعلام شده و حداکثر توان کلاس 3 برابر 15.4 وات برای هر پورت است. بنابراین می‌توان تلفن‌های IP، Access Pointها و سایر تجهیزات سازگار با 802.3af را بدون آداپتور برق مجزا به پورت‌های Downlink متصل کرد. البته عدد 124 وات ظرفیت کلی است و در طراحی باید مجموع مصرف واقعی تجهیزات در نظر گرفته شود.

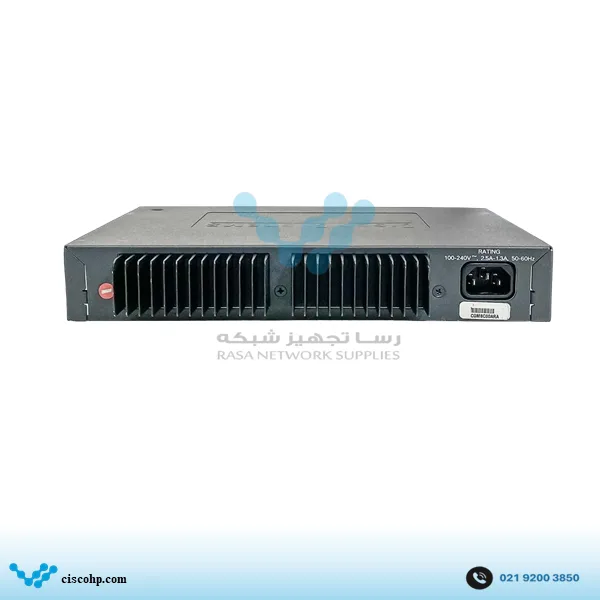

یکی از مزیت‌های این مدل، اندازه کوچک آن است. WS-C3560-8PC-S با ابعاد حدود 4.4 × 27 × 23 سانتی‌متر، فضای بسیار کمتری نسبت به شاسی‌های 24 و 48 پورتی سری 3560 اشغال می‌کند و برای محل‌هایی که امکان نصب یک سوئیچ بزرگ وجود ندارد گزینه کاربردی‌تری است. Cisco همچنین این مدل را با طراحی بدون فن معرفی کرده است؛ بنابراین در مقایسه با مدل‌های بزرگ‌تر رک‌مونت، برای نصب نزدیک تجهیزات یا فضاهایی که کاهش صدای فن اهمیت دارد، ساختار متفاوتی دارد.

از نظر توان پردازشی، این مدل دارای 32Gbps ظرفیت Switching و نرخ Forwarding برابر با 2.7Mpps بر اساس بسته‌های 64 بایتی است. حافظه دستگاه شامل 128MB DRAM و 32MB Flash است و امکان پشتیبانی از حداکثر 12,000 آدرس MAC و 11,000 مسیر Unicast را دارد. همچنین MTU قابل تنظیم دستگاه تا 9000 بایت اعلام شده است. این مشخصات نشان می‌دهد که ابعاد کوچک دستگاه به معنی قرار گرفتن آن در رده یک سوئیچ ساده لایه 2 نیست.

WS-C3560-8PC-S با IP Base عرضه شده و امکانات مدیریتی خانواده Catalyst 3560 را در اختیار قرار می‌دهد. قابلیت‌هایی مانند VLAN، QoS، ACL، SNMP و مسیریابی پایه در چارچوب Feature Set دستگاه قابل استفاده هستند. Cisco در معرفی این مدل به پشتیبانی از Basic RIP و Static Routing و امکان ارتقا به قابلیت‌های کامل‌تر مسیریابی IP اشاره کرده است. برای بررسی معماری و قابلیت‌های این خانواده می‌توانید به مستندات رسمی Cisco Catalyst 3560 مراجعه کنید.

سوئیچ سیسکو WS-C3560-8PC-S برای چه پروژه‌هایی مناسب است؟

نقطه قوت WS-C3560-8PC-S زمانی مشخص می‌شود که تعداد تجهیزات PoE زیاد نیست و محل نصب نیز فضای محدودی دارد. برای نمونه، می‌توان از هشت پورت Downlink برای تلفن‌های IP، Access Point، دوربین‌های تحت شبکه یا تجهیزات مدیریتی سازگار با 802.3af استفاده کرد و رابط Dual-Purpose را برای اتصال به سوئیچ بالادستی اختصاص داد.

اگر مسیر بالادستی از نوع مسی باشد، رابط Dual-Purpose امکان استفاده از 10/100/1000 Ethernet را فراهم می‌کند. در مقابل، اگر ارتباط بین این سوئیچ و تجهیز بالادستی از طریق فیبر انجام شود، همان رابط می‌تواند در حالت SFP مورد استفاده قرار گیرد. این ویژگی باعث می‌شود برای انتخاب نوع Uplink الزاماً به یک نوع رسانه محدود نباشید.

از طرف دیگر، اگر تعداد تجهیزات به بیش از هشت پورت PoE نیاز داشته باشد، محدودیت این مدل سریع‌تر از سوئیچ‌های 24 یا 48 پورتی خود را نشان می‌دهد. در چنین پروژه‌ای، استفاده از مدل‌هایی مانند WS-C3560-24PS-S یا WS-C3560-48PS-S از نظر تعداد پورت PoE منطقی‌تر است. در مقابل، برای یک اتاق کوچک، نقطه دسترسی، بخش مدیریتی یا محل دور از رک اصلی که تعداد تجهیزات محدود است، ساختار Compact این مدل می‌تواند مزیت باشد.

لوازم جانبی و تجهیزات سازگار با سوئیچ سیسکو WS-C3560-8PC-S

مهم‌ترین گزینه قابل انتخاب برای رابط Dual-Purpose این مدل، ماژول SFP مناسب با نوع لینک است. برای فیبر مالتی‌مود (Multimode) می‌توان GLC-SX-MM و برای فیبر سینگل‌مود (Single-mode) می‌توان GLC-LH-SMD را بر اساس فاصله و مشخصات مسیر بررسی کرد. در حالت استفاده از اتصال مسی، همین رابط به‌صورت 10/100/1000 مورد استفاده قرار می‌گیرد.

هنگام انتخاب SFP، صرفاً سرعت 1Gbps معیار کافی نیست؛ نوع فیبر، فاصله لینک، نوع کانکتور و سازگاری ماژول در سمت مقابل نیز باید بررسی شود. برای جزئیات مربوط به سخت‌افزار و اتصال تجهیزات خانواده Catalyst 3560، راهنمای سخت‌افزاری رسمی Cisco مرجع مناسبی است.
