سوئیچ سیسکو مدل WS-C3560C-12PC-S

توضیحات کلی سوئیچ سیسکو WS-C3560C-12PC-S

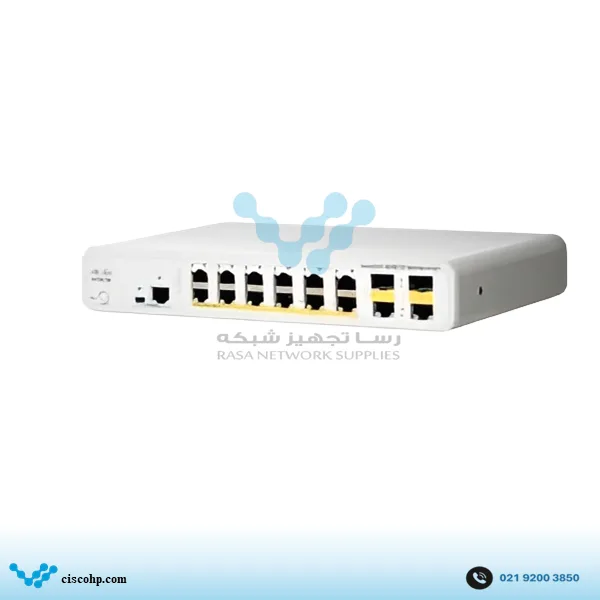

سوئیچ Cisco WS-C3560C-12PC-S یکی از مدل‌های جمع‌وجور سری Catalyst 3560-C است که برای تأمین هم‌زمان ارتباط شبکه و برق تجهیزات PoE طراحی شده است. این مدل ۱۲ پورت 10/100 Fast Ethernet در اختیار می‌گذارد و هر ۱۲ پورت Downlink از PoE+ پشتیبانی می‌کنند. بنابراین تجهیزاتی مانند تلفن IP، اکسس‌پوینت یا دوربین‌هایی که به برق PoE نیاز دارند، می‌توانند بدون استفاده از آداپتور برق جداگانه به سوئیچ متصل شوند. Cisco برای این مدل مجموعاً ۱۲۴ وات توان PoE در نظر گرفته است.

نکته مهم درباره WS-C3560C-12PC-S، نوع Uplink آن است. در قسمت بالادستی دو رابط Dual-Purpose قرار دارد که هرکدام امکان استفاده به‌صورت 1G Ethernet مسی یا 1G SFP را دارند؛ در نتیجه دو اتصال مستقل RJ-45 و SFP به‌صورت هم‌زمان روی یک رابط در اختیار کاربر نیست. اگر اتصال فیبر موردنیاز باشد، می‌توان از ماژول‌های SFP سازگار استفاده کرد و در صورت نیاز به ارتباط مسی، همان رابط با اتصال RJ-45 به کار می‌رود. این ساختار برای پروژه‌ای که نوع اتصال بالادستی آن از قبل قطعی نیست، انعطاف بیشتری ایجاد می‌کند. مشخصات رسمی Cisco نیز همین ساختار را برای مدل ثبت کرده است.

از نظر پردازش، این سوئیچ دارای 128MB DRAM و 64MB Flash است و ظرفیت پردازش آن حدود 4.6 میلیون بسته در ثانیه (4.6Mpps) اعلام شده است. ظرفیت Switching نیز 10Gbps است. سیستم‌عامل این مدل با Feature Set نوع IP Base عرضه شده و قابلیت‌های مدیریتی و لایه ۳ موردنیاز برای سناریوهای معمول Catalyst را در اختیار مدیر شبکه قرار می‌دهد.

یکی از تفاوت‌های مهم این محصول با مدل‌هایی مانند WS-C3560CG-8PC-S این است که پورت‌های Downlink آن Fast Ethernet با سرعت 10/100Mbps هستند، نه Gigabit Ethernet. بنابراین هنگام انتخاب آن باید سرعت موردنیاز تجهیزات متصل به ۱۲ پورت اصلی را در نظر گرفت. در مقابل، Uplinkهای Dual-Purpose امکان اتصال 1Gbps را فراهم می‌کنند و برای اتصال سوئیچ به تجهیزات بالادستی یا مسیرهای SFP کاربرد دارند.

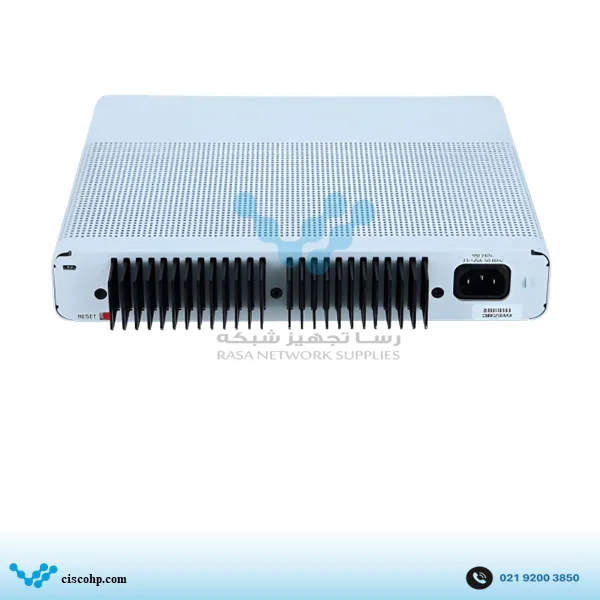

بدنه کوچک سری 3560-C برای نصب در فضاهایی ساخته شده که استفاده از یک سوئیچ رک‌مونت استاندارد ضرورت ندارد. ابعاد WS-C3560C-12PC-S حدود 4.44 × 26.9 × 21.3 سانتی‌متر است و Cisco این خانواده را به‌عنوان سوئیچ‌های Compact معرفی می‌کند. در دیتاشیت رسمی نیز عملکرد کم‌مصرف و طراحی بدون فن از ویژگی‌های این خانواده عنوان شده است.

برای بررسی جزئیات معماری، توان PoE و تفاوت پورت‌های این خانواده، می‌توان به دیتاشیت رسمی Cisco Catalyst 2960-C و 3560C مراجعه کرد. این مستند علاوه بر مشخصات WS-C3560C-12PC-S، جدول مقایسه‌ای مدل‌های Compact Cisco را نیز ارائه می‌کند.

سوئیچ سیسکو WS-C3560C-12PC-S برای چه پروژه‌هایی مناسب است؟

ترکیب ۱۲ پورت Fast Ethernet و POE +124W باعث می‌شود WS-C3560C-12PC-S برای پروژه‌هایی کاربرد داشته باشد که تعداد تجهیزات متصل محدود است اما بخشی از آن‌ها به برق شبکه نیاز دارند. برای مثال می‌توان از آن برای مجموعه‌ای از تلفن‌های IP، چند دوربین یا اکسس‌پوینت استفاده کرد؛ البته در طراحی نهایی باید مجموع مصرف واقعی تجهیزات را با بودجه ۱۲۴ واتی سوئیچ مقایسه کرد.

دو Uplink دوگانه 1G نیز امکان اتصال دستگاه به سوئیچ بالادستی را با کابل مسی یا لینک فیبر فراهم می‌کنند. بنابراین در پروژه‌ای که ارتباط Downlinkها Fast Ethernet است اما مسیر بالادستی به ظرفیت Gigabit نیاز دارد، این ترکیب می‌تواند منطقی باشد.

لوازم جانبی و تجهیزات سازگار با سوئیچ سیسکو WS-C3560C-12PC-S

برای استفاده از Uplinkهای SFP می‌توان از ماژول‌های 1G سازگار با Cisco استفاده کرد؛ برای اتصال فیبر مالتی‌مود (Multimode)، ماژول GLC-SX-MM گزینه مرتبطی است و برای لینک سینگل‌مود (Single-mode) می‌توان از GLC-LH-SMD استفاده کرد. مستندات Cisco نیز پشتیبانی خانواده 3560-C از ماژول‌های SFP مختلف را تأیید می‌کند.
