سوئیچ سیسکو مدل WS-C3750-48PS-E

توضیحات کلی سوئیچ سیسکو WS-C3750-48PS-E

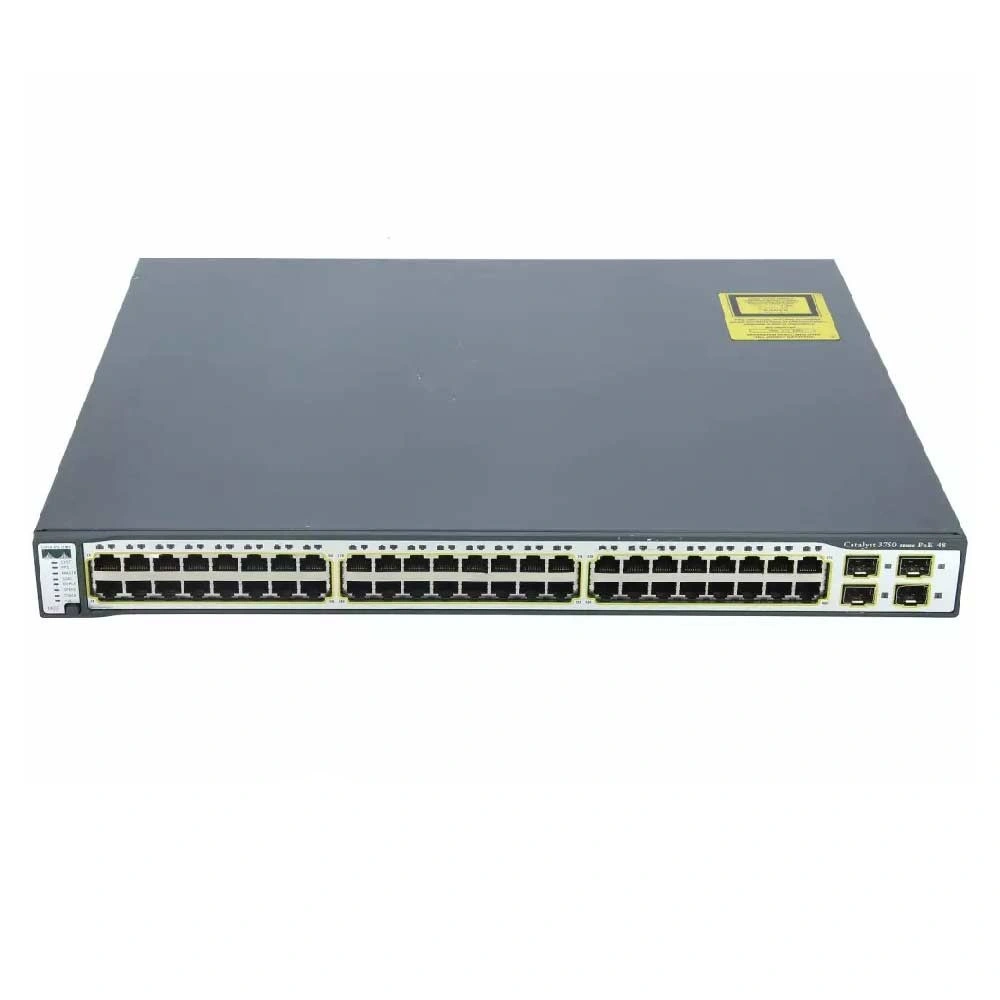

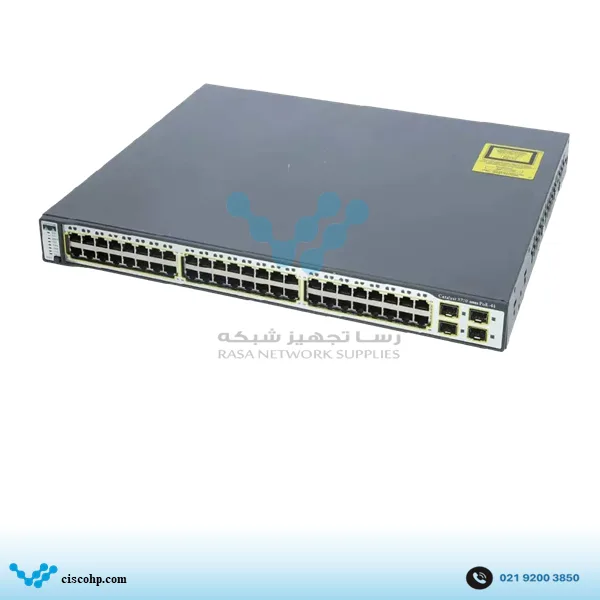

سوئیچ سیسکو WS-C3750-48PS-E یکی از مدل‌های PoE سری Catalyst 3750 است که برای شبکه‌هایی با تعداد بالای تجهیزات متصل به کابل مسی، انتخاب قابل‌توجهی محسوب می‌شود. این مدل ۴۸ پورت Ethernet از نوع 10/100Mbps دارد و در کنار آن، چهار پورت SFP گیگابیتی برای برقراری لینک‌های بالادستی در نظر گرفته شده است. بنابراین برخلاف مدل‌های سری 3750G، پورت‌های Downlink این دستگاه Gigabit Ethernet نیستند و حداکثر سرعت آن‌ها به 100Mbps می‌رسد؛ در مقابل، چهار Uplink امکان استفاده از لینک‌های Gigabit روی بستر فیبر یا تجهیزات سازگار با SFP را فراهم می‌کنند.

نکته مهم دیگر در مورد WS-C3750-48PS-E، پشتیبانی هر ۴۸ پورت Downlink از PoE است. این سوئیچ از استاندارد IEEE 802.3af و PoE پیش‌استاندارد Cisco پشتیبانی می‌کند و مجموع توان قابل تخصیص برای تجهیزات PoE به 370W می‌رسد. این ظرفیت باعث می‌شود بتوان تجهیزات مختلفی مانند تلفن‌های IP، اکسس‌پوینت‌های بی‌سیم و سایر تجهیزات سازگار با 802.3af را مستقیماً از طریق کابل شبکه تغذیه کرد و برای هر دستگاه آداپتور برق جداگانه در نظر نگرفت. البته بودجه 370 وات به معنی تأمین هم‌زمان 15.4 وات برای هر ۴۸ پورت نیست؛ طبق مستندات Cisco، نسخه 48 پورتی می‌تواند حداکثر 24 پورت را با توان 15.4W تغذیه کند یا در حالت توزیع‌شده تا 48 پورت را با میانگین 7.7W پوشش دهد.

در بخش Uplink، چهار پورت SFP با سرعت 1Gbps قرار گرفته‌اند. این پورت‌ها برای اتصال سوئیچ به لایه بالاتر شبکه یا ایجاد ارتباط فیبر نوری کاربرد دارند و بسته به نوع ماژول SFP، می‌توان از کابل‌کشی مسی یا فیبر نوری استفاده کرد.

از نظر توان پردازشی، WS-C3750-48PS-E دارای Switching Fabric برابر با 32Gbps و نرخ Forwarding معادل 13.1Mpps است. این اعداد در کنار معماری 48 پورت 10/100 نشان می‌دهند که سخت‌افزار دستگاه برای جابه‌جایی ترافیک شبکه در سطح دسترسی طراحی شده و چهار Uplink گیگابیتی نیز مسیر مناسبی برای انتقال ترافیک تجمیع‌شده به بخش بالاتر شبکه فراهم می‌کنند. مشخصات فوق در دیتاشیت رسمی Cisco Catalyst 3750 Series درج شده است.

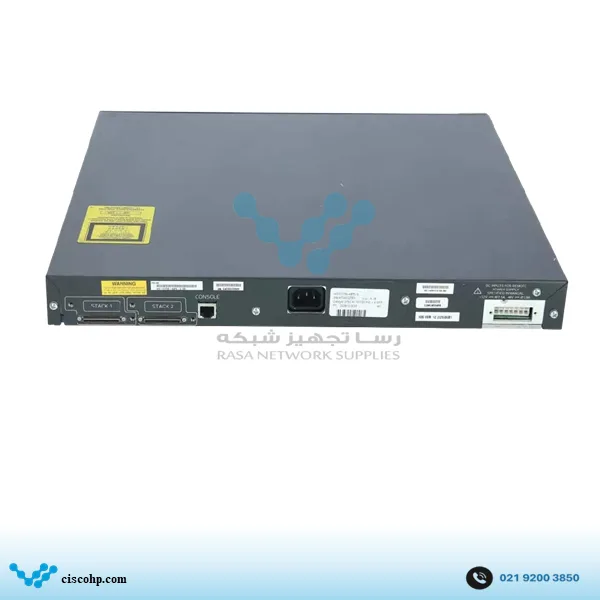

یکی از قابلیت‌هایی که WS-C3750-48PS-E را از یک سوئیچ ساده 48 پورتی جدا می‌کند، پشتیبانی از Cisco StackWise است. با این فناوری می‌توان چند سوئیچ سازگار را به یک Stack متصل کرد تا مجموعه به‌صورت یک واحد منطقی مدیریت شود. Cisco برای سری 3750 امکان Stack کردن حداکثر ۹ عضو را اعلام کرده و پهنای باند ارتباطی Stack نیز 32Gbps است. در چنین ساختاری، اضافه کردن سوئیچ جدید یا جایگزین کردن یک عضو معیوب ساده‌تر می‌شود و مدیریت تجهیزات متصل به Stack از طریق یک ساختار یکپارچه انجام می‌گیرد.

پسوند -E نیز در انتخاب این مدل اهمیت دارد. WS-C3750-48PS-E با Feature Set موسوم به IP Services عرضه شده است؛ بنابراین نباید آن را صرفاً بر اساس تعداد پورت و قابلیت PoE با نسخه WS-C3750-48PS-S یکسان در نظر گرفت. نسخه E امکانات Routing پیشرفته‌تری در اختیار شبکه قرار می‌دهد و Cisco برای آن پشتیبانی از IPv6 Dynamic Routing را نیز ذکر کرده است.

از نظر ظرفیت جدول‌های شبکه، این مدل قابلیت پشتیبانی تا 12,000 آدرس MAC، حداکثر 11,000 Unicast Route و تا 1,000 گروه IGMP و Multicast Route را دارد. حافظه دستگاه نیز شامل 128MB DRAM و 16MB Flash است. وجود این منابع در کنار قابلیت‌های Layer 3 باعث می‌شود دستگاه فقط برای اتصال کلاینت‌ها به شبکه محدود نباشد و بتواند بخشی از وظایف Routing و مدیریت ترافیک را نیز بر عهده بگیرد.

از نظر فیزیکی، WS-C3750-48PS-E یک دستگاه 1U است و ابعاد آن حدود 4.4 × 44.5 × 37.8 سانتی‌متر و وزن آن حدود 6 کیلوگرم است. این مشخصات برای نصب در رک اهمیت دارد، مخصوصاً زمانی که قرار است چند دستگاه به‌صورت Stack کنار یکدیگر قرار بگیرند و فضای رک و مسیر کابل‌کشی از قبل برنامه‌ریزی شده باشد. برای تغذیه نیز دستگاه با برق AC در محدوده 100 تا 240 ولت کار می‌کند.

سوئیچ سیسکو WS-C3750-48PS-E برای چه پروژه‌هایی مناسب است؟

مهم‌ترین مزیت این مدل زمانی مشخص می‌شود که پروژه به تعداد زیادی پورت شبکه و هم‌زمان قابلیت PoE نیاز داشته باشد. برای نمونه، اگر در یک شبکه تعداد زیادی تلفن IP، اکسس‌پوینت یا تجهیزات PoE نصب شده باشد، وجود ۴۸ پورت PoE در یک دستگاه می‌تواند تعداد آداپتورها و کابل‌های برق جداگانه را کاهش دهد. البته قبل از انتخاب باید مصرف واقعی تجهیزات محاسبه شود تا مجموع توان مورد نیاز از بودجه 370W دستگاه بیشتر نشود.

این مدل برای پروژه‌هایی که تمام پورت‌های کاربر به سرعت Gigabit نیاز دارند، انتخاب مناسبی نیست؛ چون ۴۸ پورت اصلی آن 10/100Mbps هستند. در چنین شرایطی باید به سراغ مدل‌های Gigabit سری 3750G یا نسل‌های جدیدتر رفت. در مقابل، اگر تجهیزات انتهایی مانند تلفن IP یا بعضی تجهیزات قدیمی شبکه با سرعت 100Mbps کار کنند و در سمت بالادست به لینک‌های Gigabit نیاز باشد، ساختار 48PS-E منطقی‌تر می‌شود.

چهار SFP گیگابیتی نیز برای اتصال این سوئیچ به سوئیچ بالادستی، لینک فیبر یا بخش دیگری از شبکه کاربرد دارند. بنابراین در یک شبکه چندبخشی می‌توان پورت‌های 10/100 را برای کاربران و تجهیزات انتهایی اختصاص داد و ارتباط بین سوئیچ‌ها را از طریق Uplinkهای SFP برقرار کرد. برای نمونه، در صورت نیاز به ماژول‌های فیبر می‌توان از محصولات سازگار سری Cisco SFP مانند GLC-LH-SM استفاده کرد.

در پروژه‌هایی که تعداد پورت‌های PoE بیشتر از ظرفیت یک دستگاه است نیز قابلیت StackWise اهمیت پیدا می‌کند. به‌جای اینکه هر سوئیچ به‌صورت کاملاً مستقل مدیریت شود، چند عضو سازگار می‌توانند در یک Stack قرار بگیرند و از نظر مدیریتی به شکل یک مجموعه واحد عمل کنند. این ویژگی به‌خصوص در شبکه‌هایی که تعداد زیادی پورت PoE دارند، می‌تواند مدیریت تجهیزات را ساده‌تر کند.

در زمان خرید نمونه‌های کارکرده یا استوک WS-C3750-48PS-E نیز بهتر است فقط به روشن شدن دستگاه اکتفا نشود. وضعیت هر ۴۸ پورت، سلامت پورت‌های SFP، عملکرد PoE، فن‌ها، منبع تغذیه، پورت کنسول و وضعیت Stack باید بررسی شود. همچنین باید شماره مدل روی بدنه با WS-C3750-48PS-E تطبیق داده شود؛ زیرا مدل WS-C3750G-48PS-E از نظر پورت‌های مسی تفاوت مهمی دارد و ۴۸ پورت آن 10/100/1000 هستند، نه 10/100.

لوازم جانبی سوئیچ سیسکو WS-C3750-48PS-E

برای استفاده کامل از WS-C3750-48PS-E، نوع لوازم جانبی به نحوه نصب و اتصال دستگاه در شبکه بستگی دارد. مهم‌ترین مورد، ماژول‌های SFP هستند که برای چهار Uplink دستگاه استفاده می‌شوند. اگر لینک فیبر نوری در شبکه وجود داشته باشد، انتخاب SFP باید بر اساس Single-Mode یا Multi-Mode بودن فیبر و فاصله ارتباط انجام شود. برای مثال،  GLC-LH-SM یکی از گزینه‌های شناخته‌شده برای لینک‌های فیبر است و در صورت نیاز به لینک Multi-Mode می‌توان گزینه‌هایی مانند GLC-SX-MM را بررسی کرد.

برای مدیریت و پیکربندی اولیه نیز اتصال از طریق Console کاربرد دارد. در نصب رک، کابل برق مناسب، تجهیزات مدیریت کابل و در صورت استفاده از Stack، کابل‌های مخصوص StackWise نیز باید متناسب با نحوه پیاده‌سازی تهیه شوند. اگر برای سوئیچ یا سایر تجهیزات شبکه به ماژول‌های SFP نیاز دارید، بهتر است نوع دقیق ماژول قبل از خرید مشخص شود تا از نظر استاندارد فیبر و فاصله انتقال با لینک موردنظر مطابقت داشته باشد.
