سوئیچ سیسکو مدل WS-C3750G-24PS-E

توضیحات کلی سوئیچ سیسکو WS-C3750G-24PS-E

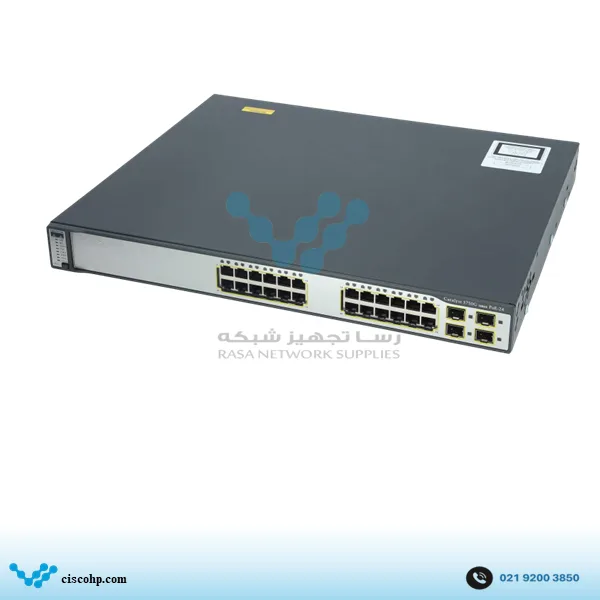

سوئیچ سیسکو WS-C3750G-24PS-E یکی از مدل‌های سری Catalyst 3750G است که برای شبکه‌هایی طراحی شده که هم به پورت‌های Gigabit Ethernet، هم قابلیت تأمین برق تجهیزات از طریق PoE و هم امکانات مدیریتی لایه ۳ نیاز دارند. WS-C3750G-24PS-E دارای ۲۴ پورت 10/100/1000 با پشتیبانی IEEE 802.3af است و در کنار آن، ۴ پورت SFP گیگابیتی ارائه می‌دهد — دو برابر تعداد آپلینک نسخه پایه Fast Ethernet این خانواده (WS-C3750-24PS-S) که فقط ۲ پورت SFP دارد.

Cisco اعلام کرده که هر ۲۴ پورت این مدل می‌توانند به‌صورت هم‌زمان با توان حداکثر ۱۵.۴ وات تغذیه شوند. این قابلیت برای اتصال تلفن‌های IP، اکسس‌پوینت‌های بی‌سیم و تجهیزات سازگار با 802.3af اهمیت دارد؛ در پروژه‌ای با تعداد زیاد تجهیزات پراکنده، نیازی به آداپتور برق جداگانه برای هرکدام نیست.

چهار پورت SFP این مدل، برخلاف پورت‌های RJ-45، از ماژول جداگانه استفاده می‌کنند و بسته به نوع ماژول می‌توانند برای فیبر Multi-Mode، Single-Mode یا حتی اتصال مسی گیگابیتی به کار بروند؛ انتخاب باید بر اساس فاصله لینک و تجهیزات سمت مقابل انجام شود.

طبق دیتاشیت رسمی این خانواده، ظرفیت Switching WS-C3750G-24PS-E برابر ۳۲ گیگابیت بر ثانیه و نرخ Forwarding آن ۳۸.۷ میلیون بسته در ثانیه است. جدول MAC تا ۱۲,۰۰۰ ورودی و ظرفیت مسیریابی تا ۱۱,۰۰۰ مسیر Unicast را پشتیبانی می‌کند؛ همچنین تا ۱,۰۰۰ گروه IGMP و مسیر Multicast قابل تعریف است.

پسوند -E این مدل نشان‌دهنده لایسنس IP Services است سطحی بالاتر از IP Base که در نسخه WS-C3750G-24PS-S وجود دارد. این یعنی علاوه بر مسیریابی پایه، مسیریابی پویا و پشتیبانی کامل‌تر از IPv6 (از جمله RIPng) هم در دسترس است. اگر هدف پروژه فقط اتصال تجهیزات در لایه دسترسی است، نسخه S هم کافی است؛ اما جایی که خود سوئیچ باید بخشی از وظایف مسیریابی را انجام دهد، IP Services اهمیت پیدا می‌کند.

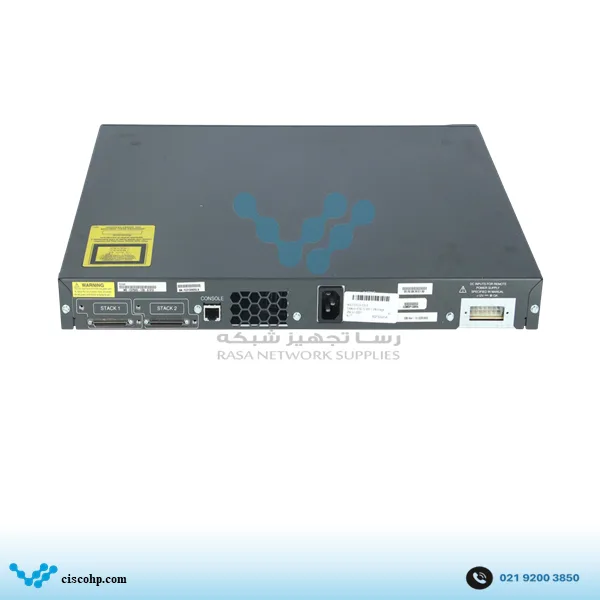

از فناوری Cisco StackWise هم پشتیبانی می‌کند: چند سوئیچ با کابل Stack به یک سیستم منطقی واحد متصل می‌شوند، با پهنای باند ۳۲ گیگابیت بر ثانیه بین اعضا و حداکثر ۹ سوئیچ در هر Stack. در کنار این، امکاناتی مثل VLAN، STP/RSTP/MSTP، LACP، ACL، QoS، IGMP Snooping، 802.1X، RADIUS و TACACS+ هم پشتیبانی می‌شوند — مجموعه‌ای که این مدل را فراتر از یک سوئیچ PoE ساده می‌برد.

حافظه این مدل ۱۲۸ مگابایت DRAM و ۳۲ مگابایت Flash است. طراحی رک‌مونت با ارتفاع ۱U دارد؛ وزن آن حدود ۶.۱ کیلوگرم و ابعاد آن حدود ۴.۴ × ۴۴.۵ × ۳۷.۸ سانتی‌متر است. کانکتور RPS هم برای استفاده از منبع تغذیه پشتیبان در نظر گرفته شده.

سوئیچ سیسکو WS-C3750G-24PS-E برای چه پروژه‌هایی مناسب است؟

این مدل زمانی انتخاب مناسبی است که در یک رک شبکه، تعداد قابل توجهی تجهیز Gigabit دارید و هم‌زمان به PoE و قابلیت‌های لایه ۳ نیاز است. WS-C3750G-24PS-E با ۲۴ پورت PoE می‌تواند مستقیماً به تلفن‌های IP و اکسس‌پوینت‌ها متصل شود و برق آن‌ها را از طریق کابل شبکه تأمین کند.

چهار پورت SFP هم برای لینک‌های بالادستی یا ارتباط فیبر کاربرد دارند؛ برای مثال، می‌توان بخشی از شبکه را با کابل مسی روی پورت‌های اصلی متصل کرد و یکی از SFP‌ها را برای ارتباط با سوئیچ توزیع یا هسته شبکه روی فیبر اختصاص داد انعطافی که در شبکه‌های با فاصله زیاد بین رک‌ها یا محدودیت کابل مسی برای Backbone ارزش پیدا می‌کند.

اگر پروژه به مسیریابی پویا یا IPv6 نیاز ندارد، WS-C3750G-24PS-S با همان سخت‌افزار و لایسنس IP Base ساده‌تر، هزینه کمتری دارد. قابلیت StackWise هم برای پروژه‌هایی که تعداد پورت موردنیاز به‌مرور افزایش پیدا می‌کند، مسیر توسعه بدون نیاز به مدیریت جداگانه هر دستگاه فراهم می‌کند.

لوازم جانبی سوئیچ سیسکو WS-C3750G-24PS-E

برای پورت‌های SFP، ماژول GLC-LH-SM (فیبر تک‌مود)، GLC-SX-MM (فیبر مالتی‌مود) یا GLC-T (اتصال مسی گیگابیتی روی پورت SFP) گزینه‌های استاندارد این خانواده‌اند.

برای پیاده‌سازی StackWise، کابل‌های CAB-STACK-50CM، CAB-STACK-1M یا CAB-STACK-3M بسته به فاصله واقعی بین سوئیچ‌ها قابل استفاده‌اند.
