سوئیچ سیسکو مدل WS-C3750X-48P-S

توضیحات کلی سوئیچ سیسکو WS-C3750X-48P-S

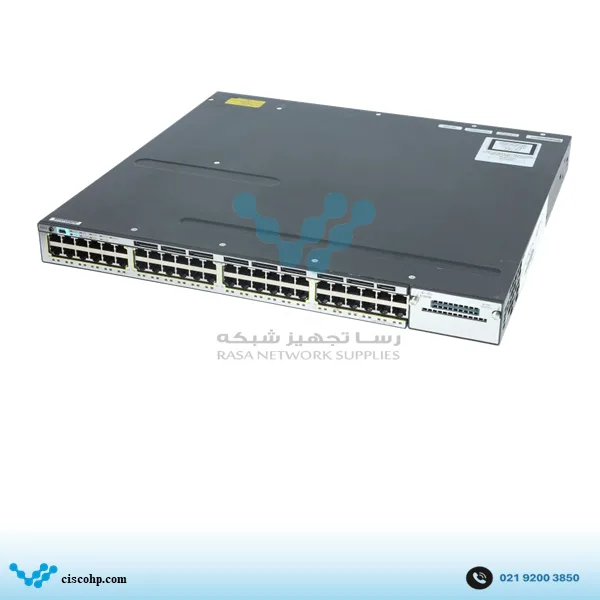

سوئیچ Cisco WS-C3750X-48P-S یکی از مدل‌های ۴۸ پورتی خانواده Catalyst 3750-X است که برای شبکه‌هایی طراحی شده که تعداد زیادی تجهیزات را از طریق کابل شبکه به هم متصل کرده و هم‌زمان به تأمین برق آن‌ها از طریق PoE+ نیاز دارند. این مدل دارای ۴۸ پورت 10/100/1000 Ethernet است و هر پورت از استاندارد PoE+ پشتیبانی می‌کند؛ بنابراین می‌توان تجهیزاتی مانند تلفن‌های IP، نقاط دسترسی بی‌سیم و دوربین‌های تحت شبکه را بدون نیاز به آداپتور برق مجزا به شبکه متصل کرد.

یکی از مشخصات مهم WS-C3750X-48P-S، بودجه PoE برابر با 435 وات است. این مقدار ظرفیت مجموع توان قابل تخصیص به تجهیزات PoE را مشخص می‌کند و هنگام انتخاب سوئیچ برای شبکه‌های متراکم باید در کنار تعداد تجهیزات و مصرف واقعی هر دستگاه در نظر گرفته شود. Cisco برای پورت‌های PoE+ این خانواده امکان ارائه حداکثر ۳۰ وات روی هر پورت را اعلام کرده است؛ البته این مقدار به معنی تأمین هم‌زمان ۳۰ وات برای هر ۴۸ پورت نیست و محدودیت بودجه کلی 435 وات همچنان وجود دارد.

حرف S در انتهای مدل نشان‌دهنده استفاده از IP Base Feature Set است. این نسخه علاوه بر قابلیت‌های لایه ۲، امکانات مورد نیاز برای Routed Access را نیز در اختیار شبکه قرار می‌دهد و Cisco پشتیبانی از OSPF برای Routed Access در IP Base را نیز در مستندات این سری ذکر کرده است. برای مشاهده جزئیات کامل قابلیت‌ها و مشخصات این خانواده، می‌توان به دیتاشیت رسمی Cisco Catalyst 3750-X مراجعه کرد.

از نظر عملکرد، این سوئیچ دارای ظرفیت Switching برابر 160Gbps و نرخ Forwarding تا 101.2 میلیون Packet در ثانیه است. همچنین از حداکثر 1005 VLAN و تا 1000 SVI پشتیبانی می‌کند و حداکثر اندازه Jumbo Frame آن 9216 بایت است. این مشخصات باعث می‌شوند WS-C3750X-48P-S برای شبکه‌هایی که علاوه بر تعداد بالای پورت، به جداسازی منطقی شبکه‌ها و قابلیت‌های لایه ۳ در بخش دسترسی نیاز دارند، گزینه‌ای قابل بررسی باشد.

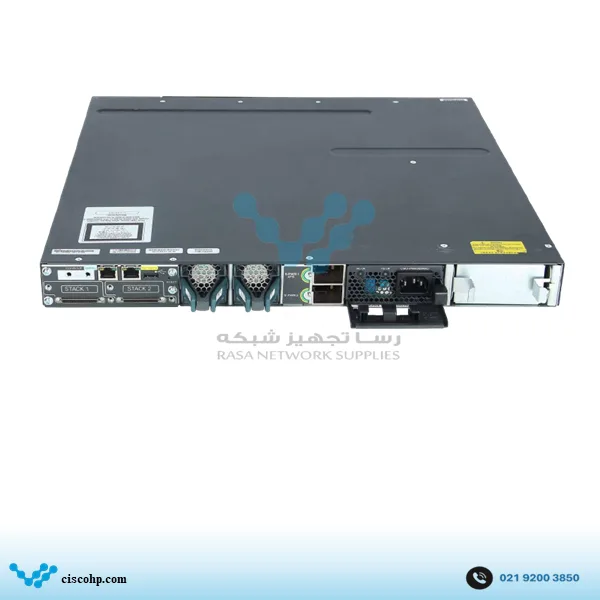

یکی دیگر از ویژگی‌های مهم این مدل، StackWise Plus است. چند دستگاه 3750-X می‌توانند در قالب یک Stack مدیریت شوند و Cisco برای این فناوری پهنای باند Stack برابر 64Gbps و امکان تشکیل Stack تا 9 عضو را اعلام کرده است. این قابلیت در شبکه‌هایی که تعداد پورت مورد نیاز از ظرفیت یک شاسی بیشتر است، امکان گسترش شبکه بدون تبدیل هر سوئیچ به یک واحد کاملاً مستقل را فراهم می‌کند.

WS-C3750X-48P-S در فرم‌فاکتور 1U قرار می‌گیرد و به‌صورت استاندارد با پاور 715W AC عرضه شده است. همچنین این مدل دارای یک اسلات Network Module است که امکان انتخاب ماژول ارتباطی متناسب با ساختار شبکه را فراهم می‌کند. بنابراین برخلاف برخی سوئیچ‌هایی که Uplink ثابت دارند، نوع اتصال Uplink در این مدل می‌تواند بر اساس Network Module انتخاب‌شده تعیین شود.

سوئیچ سیسکو WS-C3750X-48P-S برای چه پروژه‌هایی مناسب است؟

نقطه قوت اصلی این مدل، ترکیب تعداد بالای پورت Gigabit، قابلیت PoE+ و Feature Set از نوع IP Base است. به همین دلیل کاربرد آن صرفاً به افزایش تعداد پورت‌های شبکه محدود نمی‌شود.

در شبکه‌های اداری و سازمانی که تعداد زیادی تلفن IP، Access Point یا سایر تجهیزات PoE در طبقات مختلف نصب شده‌اند، ۴۸ پورت PoE+ می‌تواند تعداد تجهیزات متصل به هر رک را افزایش دهد و نیاز به استفاده از آداپتورهای برق جداگانه را کاهش دهد. بودجه 435 واتی PoE نیز برای طراحی شبکه باید بر اساس مصرف واقعی تجهیزات محاسبه شود.

این مدل برای رک‌های توزیع و لایه Access نیز کاربرد دارد؛ مخصوصاً زمانی که علاوه بر اتصال تجهیزات کاربر، نیاز به قابلیت‌های لایه ۳ و امکان Stack کردن چند سوئیچ وجود داشته باشد. در چنین ساختاری می‌توان چند WS-C3750X را در قالب یک Stack قرار داد و ظرفیت پورت شبکه را بدون مدیریت مستقل هر دستگاه توسعه داد.

برای محیط‌هایی که تعداد زیادی Access Point بی‌سیم دارند نیز پشتیبانی از PoE+ اهمیت زیادی دارد. در این حالت کابل شبکه می‌تواند هم ارتباط داده و هم برق مورد نیاز Access Point را تأمین کند.

با این حال، اگر شبکه به توان PoE بسیار بیشتری نیاز داشته باشد، مقایسه WS-C3750X-48P-S با WS-C3750X-48PF-S منطقی است؛ زیرا نسخه 48PF-S از منبع تغذیه 1100W و بودجه PoE برابر 800W استفاده می‌کند. همچنین اگر هدف اصلی شبکه قابلیت‌های پیشرفته‌تر لایه ۳ باشد، باید مدل‌های دارای IP Services نیز بررسی شوند.

نکته مهم دیگر این است که سری Catalyst 3750-X در حال حاضر یک محصول بازنشسته از چرخه فروش و پشتیبانی Cisco محسوب می‌شود؛ بنابراین در خرید این مدل، وضعیت دستگاه، سلامت سخت‌افزار، لایسنس و شرایط گارانتی اهمیت ویژه‌ای دارد.

لوازم جانبی و تجهیزات سازگار با سوئیچ سیسکو WS-C3750X-48P-S

یکی از بخش‌های قابل توسعه در WS-C3750X-48P-S، Network Module آن است. Cisco برای سری 3750-X چهار ماژول شبکه اختیاری معرفی کرده است که بسته به مدل، امکان استفاده از پورت‌های Gigabit Ethernet یا 10 Gigabit Ethernet را فراهم می‌کنند.

برای ارتباطات فیبر نوری Gigabit، ماژول C3KX-NM-1G قابل استفاده است و در صورت نیاز به SFPهای سازگار، گزینه‌هایی مانند GLC-SX-MM برای فیبر Multimode و GLC-LH-SM برای لینک‌های فیبر Singlemode مورد استفاده قرار می‌گیرند.

در سناریوهایی که اتصال 10GbE مورد نیاز است، ماژول‌هایی مانند C3KX-NM-10G می‌توانند مورد توجه قرار گیرند. برای این نوع لینک‌ها نیز SFP+هایی مانند SFP-10G-SR و SFP-10G-LR، متناسب با نوع فیبر و فاصله لینک، قابل بررسی هستند.

برای اتصال تجهیزات از طریق کابل مسی در Uplink نیز ماژول C3KX-NM-10GT طراحی شده است. در نتیجه انتخاب ماژول نباید صرفاً بر اساس تعداد پورت انجام شود و نوع بستر ارتباطی، فاصله لینک و سرعت مورد نیاز شبکه نیز باید در نظر گرفته شود.

در شبکه‌هایی که چند دستگاه 3750-X به‌صورت Stack استفاده می‌شوند، کابل‌های مربوط به StackWise Plus و تجهیزات StackPower نیز جزو ملزومات مهم هستند. انتخاب این تجهیزات باید متناسب با آرایش واقعی Stack و نیاز برق دستگاه‌ها انجام شود.
