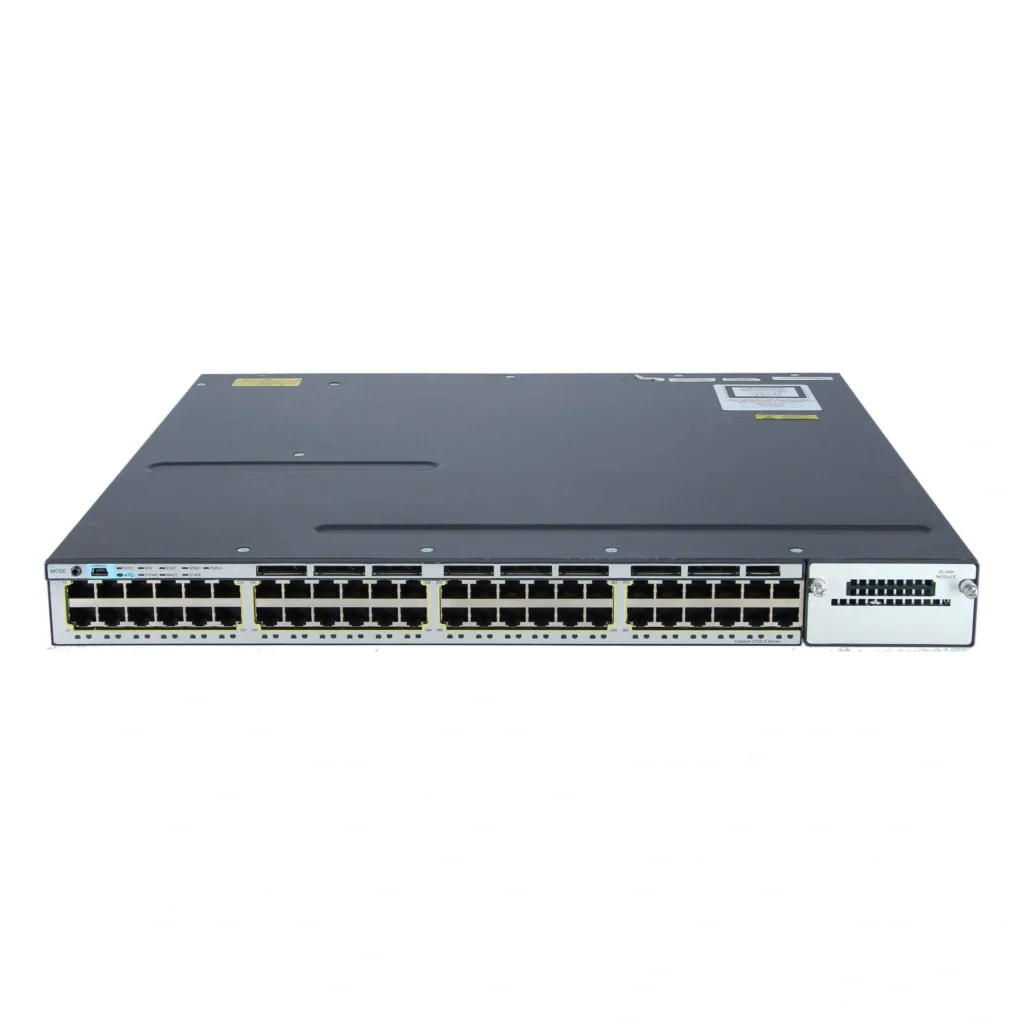

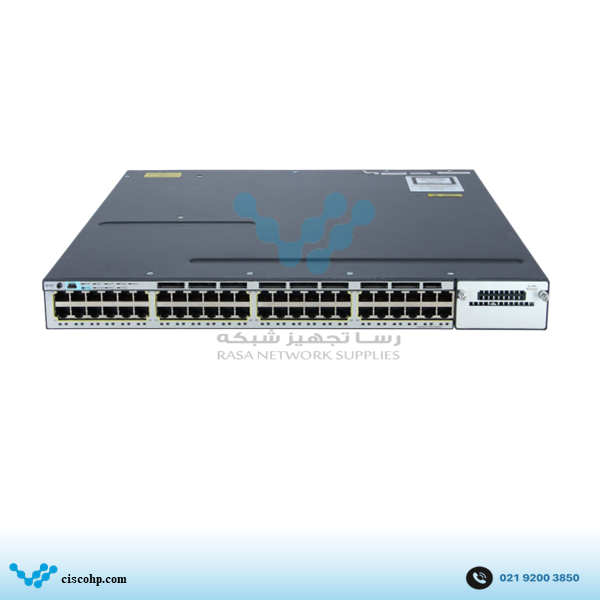

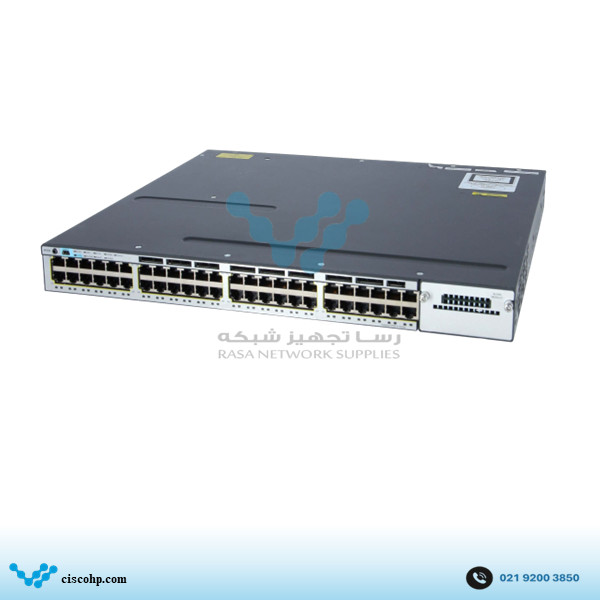

سوئیچ سیسکو مدل WS-C3750X-48T-L

توضیحات کلی سوئیچ سیسکو WS-C3750X-48T-L

سوئیچ Cisco WS-C3750X-48T-L یکی از مدل‌های 48 پورتی خانواده Catalyst 3750-X است که برای استفاده در شبکه‌های سازمانی و لایه Access طراحی شده است. این مدل دارای 48 پورت 10/100/1000 Ethernet از نوع RJ-45 است و برخلاف نسخه‌های PoE این خانواده، قابلیت تأمین برق تجهیزات متصل از طریق کابل شبکه را ندارد. در نتیجه، تمرکز اصلی آن بر فراهم کردن تعداد زیادی اتصال Gigabit برای تجهیزات کابلی شبکه است.

WS-C3750X-48T-L با Feature Set نوع LAN Base عرضه می‌شود و برای محیط‌هایی طراحی شده که نیاز اصلی آن‌ها به قابلیت‌های Switching لایه 2 است. این مدل از حداکثر 255 VLAN پشتیبانی می‌کند و می‌تواند برای تفکیک منطقی کاربران و تجهیزات در شبکه‌های سازمانی مورد استفاده قرار گیرد.

از نظر توان پردازشی، این سوئیچ دارای ظرفیت Switching برابر با 160Gbps و نرخ Forwarding حدود 101.2 میلیون Packet در ثانیه (101.2Mpps) است. همچنین از Jumbo Frame تا اندازه 9216 بایت پشتیبانی می‌کند. این مشخصات باعث می‌شوند دستگاه بتواند تعداد زیادی اتصال Gigabit را در یک محیط شبکه‌ای پرتراکم مدیریت کند.

یکی از قابلیت‌های مهم WS-C3750X-48T-L، پشتیبانی از Cisco StackWise Plus است. با استفاده از این فناوری می‌توان چند سوئیچ سازگار را در یک Stack قرار داد و مجموعه را به‌عنوان یک واحد منطقی مدیریت کرد. StackWise Plus در این خانواده امکان اتصال حداکثر 9 سوئیچ را فراهم می‌کند و پهنای باند Stack آن به 64Gbps می‌رسد. این ویژگی در شبکه‌هایی که تعداد پورت‌های موردنیاز با یک سوئیچ تأمین نمی‌شود، امکان توسعه ساختار شبکه را فراهم می‌کند.

این مدل از Cisco StackPower نیز پشتیبانی می‌کند. StackPower به سوئیچ‌های سازگار اجازه می‌دهد توان الکتریکی خود را در یک سیستم مشترک مدیریت و به اشتراک بگذارند و در طراحی‌هایی که افزونگی و انعطاف‌پذیری منبع تغذیه اهمیت دارد، مورد استفاده قرار می‌گیرد.

یکی از تفاوت‌های مهم این مدل با سوئیچ‌هایی که Uplink ثابت دارند، استفاده از Network Module Slot است. در WS-C3750X-48T-L نوع رابط Uplink می‌تواند بر اساس Network Module انتخاب شود. برای این خانواده ماژول‌هایی مانند C3KX-NM-1G برای ارتباطات Gigabit، C3KX-NM-10G برای استفاده از SFP و SFP+ و C3KX-NM-10GT برای ارتباطات 10GBASE-T در دسترس هستند.

برای مشاهده جزئیات فنی رسمی این خانواده، از جمله مشخصات پورت‌ها، ظرفیت Switching، StackWise Plus، StackPower و Network Moduleها، می‌توان به دیتاشیت رسمی Cisco Catalyst 3750-X مراجعه کرد.

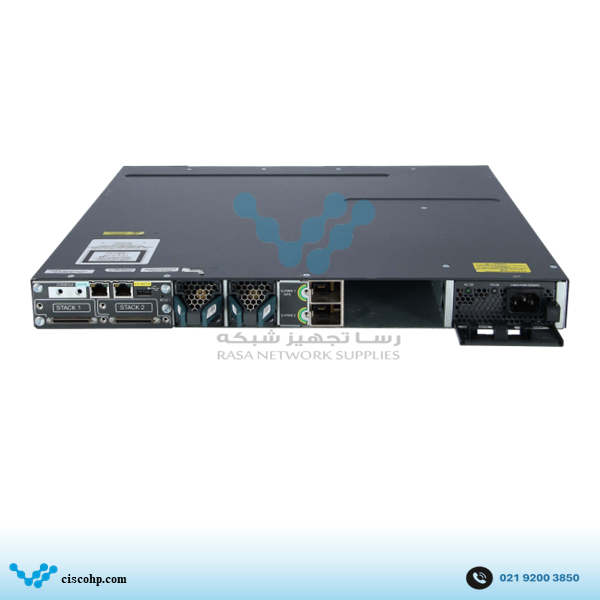

WS-C3750X-48T-L به‌صورت استاندارد از منبع تغذیه 350W AC استفاده می‌کند که با پارت‌نامبر C3KX-PWR-350WAC شناخته می‌شود. از آنجا که این مدل Non-PoE است، توان منبع تغذیه برای تأمین برق PoE تجهیزات متصل به پورت‌های شبکه استفاده نمی‌شود. شاسی سوئیچ امکان استفاده از Power Supply دوم را نیز دارد تا در طراحی‌های نیازمند افزونگی، سیستم تغذیه با انعطاف بیشتری پیاده‌سازی شود.

سوئیچ سیسکو WS-C3750X-48T-L برای چه پروژه‌هایی مناسب است؟

Cisco WS-C3750X-48T-L برای شبکه‌هایی مناسب است که تعداد زیادی تجهیز کابلی دارند اما تأمین برق آن‌ها از طریق PoE موردنیاز نیست. وجود 48 پورت Gigabit باعث می‌شود این مدل بتواند در محیط‌هایی با تعداد بالای کاربران یا تجهیزات کابلی به‌عنوان سوئیچ Access مورد استفاده قرار گیرد.

در شبکه‌های اداری و سازمانی می‌توان از این مدل برای اتصال کامپیوترها، پرینترها، تجهیزات ذخیره‌سازی و سایر تجهیزات دارای رابط Ethernet استفاده کرد. همچنین در رک‌هایی که تعداد زیادی کابل شبکه به یک نقطه مرکزی وارد می‌شود، تراکم 48 پورت می‌تواند نیاز به استفاده از چند سوئیچ کوچک‌تر را کاهش دهد.

در ساختمان‌های اداری، مراکز آموزشی، سازمان‌ها و مجموعه‌های دارای شبکه کابلی گسترده، این مدل می‌تواند برای ایجاد لایه Access مورد استفاده قرار گیرد؛ به‌خصوص زمانی که تجهیزات متصل از آداپتور یا منبع تغذیه مستقل استفاده می‌کنند و نیازی به PoE وجود ندارد.

قابلیت StackWise Plus نیز برای پروژه‌هایی اهمیت دارد که احتمال افزایش تعداد پورت‌های شبکه در آینده وجود دارد. در چنین شرایطی می‌توان چند سوئیچ سازگار را در قالب یک Stack قرار داد و ظرفیت پورت‌ها را بدون تبدیل شدن هر دستگاه به یک واحد مدیریتی کاملاً مستقل افزایش داد.

از طرف دیگر، وجود Network Module قابل نصب، امکان انتخاب نوع ارتباط Uplink را متناسب با ساختار شبکه فراهم می‌کند. در یک پروژه ممکن است ارتباط Gigabit برای اتصال به لایه بالاتر کافی باشد، در حالی که در معماری‌های دیگر استفاده از 10GbE برای ارتباط بین Access و Distribution موردنیاز باشد.

با توجه به Non-PoE بودن این مدل، در پروژه‌هایی که تجهیزات متصل شامل تعداد زیادی Access Point، دوربین IP یا تلفن تحت شبکه هستند و برق‌رسانی از طریق کابل Ethernet اهمیت دارد، باید مدل‌های PoE متناسب با نیاز پروژه بررسی شوند.

لوازم جانبی و تجهیزات سازگار با سوئیچ سیسکو WS-C3750X-48T-L

برای ارتقای Uplink سوئیچ WS-C3750X-48T-L می‌توان از Network Moduleهای خانواده 3750-X استفاده کرد. C3KX-NM-1G برای ارتباطات Gigabit و استفاده از SFPهایی مانند GLC-SX-MM و GLC-LH-SM مناسب است. برای ارتباطات 10GbE نیز C3KX-NM-10G به همراه SFP+هایی مانند SFP-10G-SR و SFP-10G-LR قابل استفاده است. در صورت نیاز به Uplink ده گیگابیتی مسی، C3KX-NM-10GT با دو پورت 10GBASE-T گزینه موردنظر است.

برای تشکیل Stack می‌توان از کابل‌های StackWise و StackPower استفاده کرد و منبع تغذیه استاندارد دستگاه نیز C3KX-PWR-350WAC است.
