سوئیچ سیسکو مدل WS-C3850-24S-S

توضیحات کلی سوئیچ سیسکو WS-C3850-24S-S

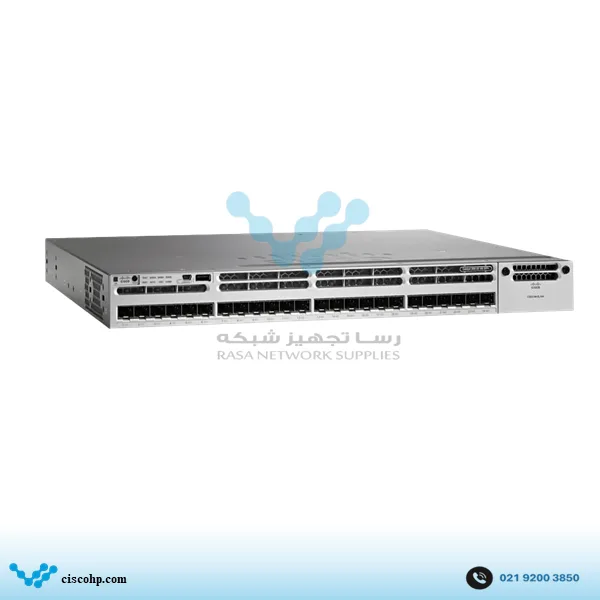

سوئیچ سیسکو WS-C3850-24S-S از خانواده Catalyst 3850 است؛ یک سوئیچ فیبرمحور که به‌جای پورت‌های مسی، ۲۴ رابط Gigabit Ethernet از نوع SFP در اختیار شبکه قرار می‌دهد. نکته‌ای که این مدل را از خواهر کوچک‌تر هم‌خانواده، WS-C3850-12S-S، جدا می‌کند صرفاً تعداد پورت نیست؛ هر دو مدل در یک شاسی ۱U جا می‌گیرند، اما این نسخه دقیقاً دو برابر تراکم پورت فیبر را در همان فضای رک ارائه می‌دهد. برای رکی که فضای محدودی دارد اما تعداد لینک فیبر زیادی باید جمع‌آوری شود، همین یک نکته می‌تواند تصمیم خرید را عوض کند.

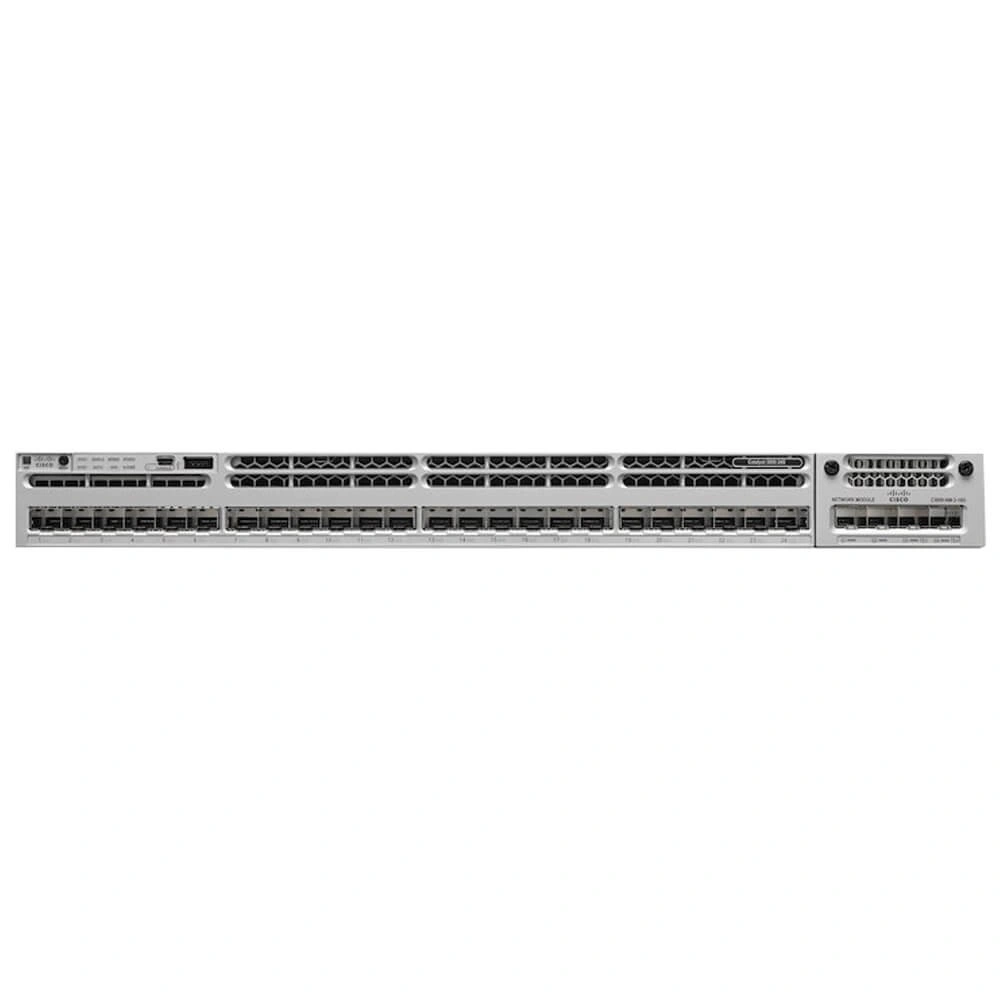

هر ۲۴ پورت اصلی دستگاه از نوع SFP گیگابیتی هستند و بسته به Transceiver نصب‌شده، ارتباط را روی فیبر Multimode یا Single-Mode برقرار می‌کنند. هیچ پورت مسی RJ-45 در بخش اصلی این شاسی وجود ندارد و طراحی آن کاملاً حول انتقال داده فیبری شکل گرفته است.

لایسنس این SKU از نوع IP Base است؛ مسیریابی روی این مدل به Static Routing، RIPv1، RIPv2، RIPng و EIGRP Stub محدود می‌شود و OSPF، BGP و کنترلر Wireless کامل که مختص لایسنس IP Services است، روی این نسخه در دسترس نیست. برای شبکه‌ای که صرفاً به تجمیع لینک‌های فیبر و مسیریابی پایه بین چند VLAN نیاز دارد، همین سطح از قابلیت‌ها معمولاً کافی است.

از نظر توان پردازشی، طبق دیتاشیت رسمی Cisco Catalyst 3850 Series، ظرفیت Switching سوئیچ WS-C3850-24S-S به ۹۲ گیگابیت بر ثانیه می‌رسد و نرخ Forwarding آن ۶۸.۴ میلیون بسته در ثانیه است؛ همان دو رقمی که در کل خانواده ۲۴ پورتی ۳۸۵۰ دیده می‌شود. جدول MAC تا ۳۲,۰۰۰ ورودی، حداکثر ۲۴,۰۰۰ مسیر IPv4، تا ۴,۰۰۰ VLAN ID و ۱,۰۰۰ SVI پشتیبانی می‌شود. حافظه دستگاه هم ۴ گیگابایت RAM و ۲ گیگابایت Flash است.

نکته‌ای که در انتخاب Network Module سوئیچ WS-C3850-24S-S کمتر به آن اشاره می‌شود، ساختار دقیق ماژول C3850-NM-2-10G است. این ماژول در مجموع چهار اسلات دارد؛ اما همه آن‌ها یکسان نیستند: دو اسلات فقط از SFP گیگابیتی پشتیبانی می‌کنند و تنها دو اسلات دیگر می‌توانند هم SFP گیگابیتی و هم SFP+‎ ده‌گیگابیتی را بپذیرند. در مقابل، گزینه ساده‌تر C3850-NM-4-1G چهار اسلات یکدست گیگابیتی ارائه می‌دهد. بنابراین کسی که روی این شاسی به دنبال ۴ پورت ۱۰ گیگابیتی واقعی باشد، باید بداند که سقف واقعی این ماژول فقط ۲ پورت ۱۰GbE است، نه ۴ پورت.

قابلیت StackWise-480 روی این مدل هم فعال است: تا ۹ سوئیچ Catalyst 3850 سازگار می‌توانند با پهنای باند ۴۸۰ گیگابیت بر ثانیه در یک Stack قرار بگیرند و StackPower امکان اشتراک‌گذاری توان میان اعضا را فراهم می‌کند.

یک تفاوت فیزیکی جالب WS-C3850-24S-S نسبت به نسخه‌های PoE مسی هم‌خانواده، MTBF بالاتر آن است؛ حدود ۳۰۰,۷۶۰ ساعت، در مقابل چیزی نزدیک به ۲۶۹,۴۵۰ ساعت برای شاسی‌های PoE مانند WS-C3850-24P-S. این تفاوت به نبود مدار تغذیه PoE مربوط می‌شود؛ سخت‌افزار ساده‌تر معمولاً نرخ خرابی آماری پایین‌تری دارد. البته این عدد هم یک شاخص آماری است، نه ضمانت طول عمر قطعی دستگاه.

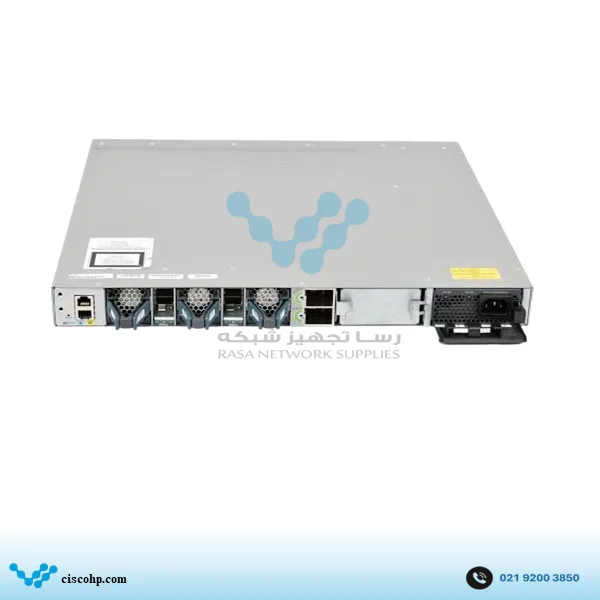

از نظر فیزیکی، این سوئیچ در قالب رک‌مونت 1U طراحی شده و ابعاد آن نزدیک به ۴.۴ × ۴۴.۵ × ۴۵ سانتی‌متر است. منبع تغذیه استاندارد آن PWR-C1-350WAC با توان ۳۵۰ وات است؛ عددی که به‌طور محسوسی پایین‌تر از پاورهای ۷۱۵ و ۱۱۰۰ واتی نسخه‌های PoE است، چون این مدل نیازی به تأمین توان تجهیزات جانبی از طریق پورت ندارد.

سوئیچ سیسکو WS-C3850-24S-S برای چه پروژه‌هایی مناسب است؟

WS-C3850-24S-S بیشتر برای نقاطی از شبکه مناسب است که ارتباطات آن‌ها اساساً روی فیبر نوری شکل گرفته و تراکم بالای پورت SFP در یک نقطه اهمیت دارد؛ یک اتاق مخابرات مرکزی که لینک‌های فیبر چند طبقه یا چند ساختمان را جمع می‌کند، نمونه رایج این سناریو است.

در پروژه‌هایی که فاصله فیزیکی بین تجهیزات از محدودیت کابل مسی فراتر می‌رود، استفاده مستقیم از Transceiver مناسب روی این ۲۴ پورت، نیاز به Media Converter جداگانه برای هر لینک را از بین می‌برد؛ کاهش واقعی در تعداد تجهیزات بینابینی رک.

برای سازمان‌هایی که همین امروز تعداد پورت فیبر بیشتری نسبت به خواهر ۱۲ پورتی (WS-C3850-12S-S) نیاز دارند اما هنوز به مسیریابی پیشرفته یا کنترلر Wireless داخلی احتیاجی ندارند، این مدل با لایسنس IP Base دقیقاً همان سطح از قابلیت‌ها را با تراکم پورت بیشتر ارائه می‌دهد.

جایی که ظرفیت ۲۴ پورت یک شاسی هم کافی نیست، StackWise-480 امکان افزودن سوئیچ‌های سازگار دیگر خانواده ۳۸۵۰ را با همان سطح لایسنس IP Base فراهم می‌کند؛ کل مجموعه به‌صورت یک سیستم منطقی واحد مدیریت می‌شود.

در مقابل، برای پروژه‌هایی که تجهیزات PoE مانند تلفن IP یا دوربین تحت شبکه باید مستقیماً از سوئیچ برق بگیرند، WS-C3850-24S-S انتخاب مناسبی نیست؛ باید سراغ نسخه‌های مسی PoE مانند WS-C3850-24P-S یا WS-C3850-24P-E رفت.

لوازم جانبی و تجهیزات سازگار با سوئیچ سیسکو WS-C3850-24S-S

برای ۲۴ پورت SFP اصلی، ترنسیورهایی مانند GLC-SX-MMD برای فیبر Multimode و GLC-LH-SMD برای فیبر Single-Mode گزینه‌های استاندارد این خانواده‌اند؛ انتخاب دقیق باید بر اساس فاصله لینک و نوع فیبر موجود انجام شود.

اسلات Network Module سوئیچ WS-C3850-24S-S با NM-4-1G (چهار پورت SFP گیگابیتی یکدست) یا NM-2-10G قابل توسعه است؛ روی گزینه دوم فقط دو اسلات از چهار اسلات موجود واقعاً ۱۰ گیگابیتی هستند و برای آن‌ها باید از SFP-10G-SR یا SFP-10G-LR استفاده کرد، نه ترنسیورهای گیگابیتی معمولی.

برای تشکیل Stack، کابل‌های STACK-T1-50CM، STACK-T1-1M یا STACK-T1-3M لازم است و برای اشتراک توان بین اعضا، کابل‌های اختصاصی StackPower مانند CAB-SPWR-30CM یا CAB-SPWR-150CM به‌صورت جداگانه تهیه می‌شوند.
