سوئیچ سیسکو مدل WS-C3850-48XS-S

توضیحات کلی سوئیچ سیسکو WS-C3850-48XS-S

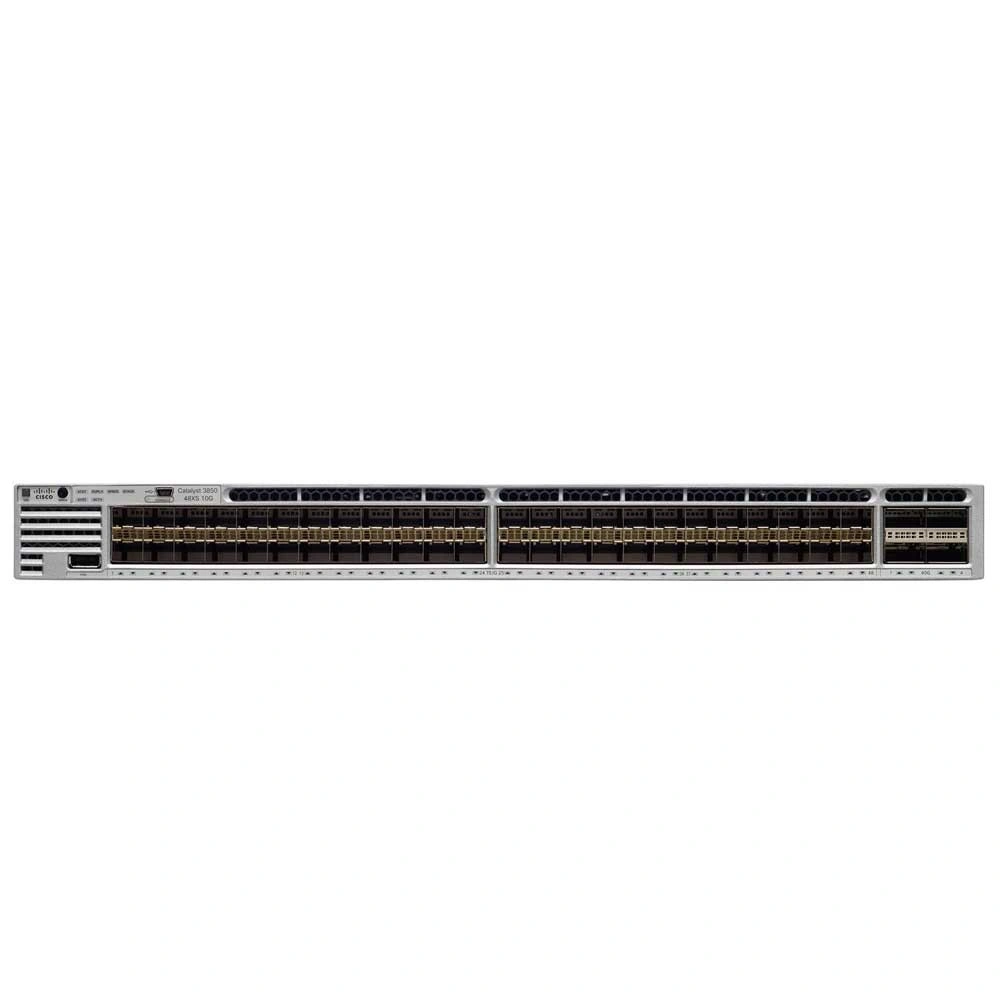

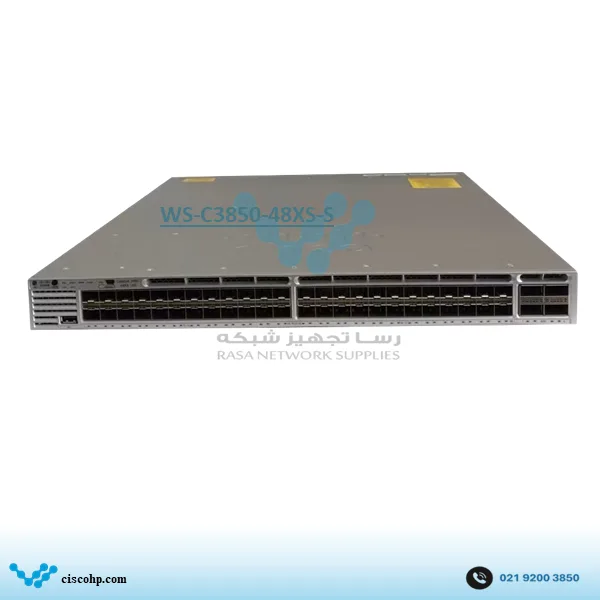

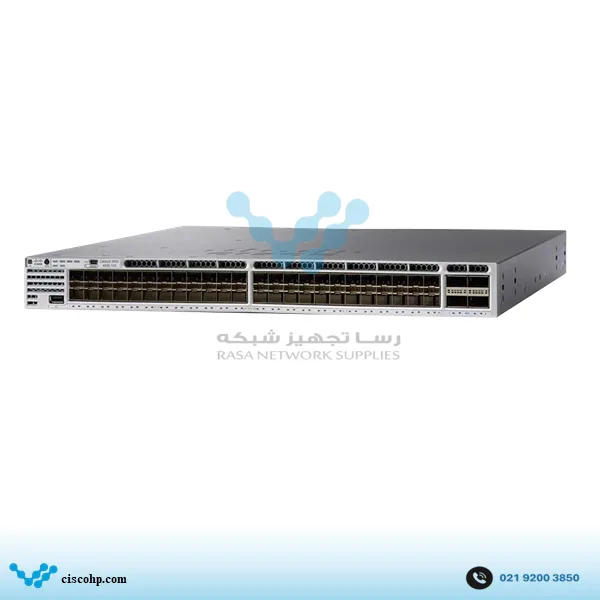

تا امروز، هر مدلی که از این خانواده بررسی شده، یک ویژگی مشترک داشت: پشتیبانی از StackWise-480 برای ترکیب چند سوئیچ در یک واحد منطقی. سوئیچ سیسکو WS-C3850-48XS-S این الگو را می‌شکند؛ طبق جدول سازگاری رسمی Cisco، این مدل نه StackWise-480 دارد و نه StackPower، و کاملاً به‌صورت Standalone طراحی شده است. دلیل این تفاوت در معماری پورت‌های آن نهفته: به‌جای پورت‌های مسی گیگابیتی، این شاسی ۴۸ پورت SFP+‎ (با سرعت ۱ یا ۱۰ گیگابیت) و چهار پورت QSFP+‎ برای لینک‌های تا ۴۰ گیگابیت را روی خودش جای داده؛ ترکیبی که آن را بیشتر برای تجمیع ترافیک فیبر در مرکز داده مناسب می‌کند تا اتصال مستقیم کاربران در لایه Access.

نکته دیگری که این مدل را از اکثر خواهرهای هم‌خانواده جدا می‌کند، نبود اسلات Network Module است. در بیشتر مدل‌های ۳۸۵۰ که تا امروز بررسی شده‌اند، یک اسلات خالی برای افزودن Uplink وجود دارد؛ اما روی WS-C3850-48XS-S، جدول سازگاری رسمی Cisco برای این ماژول‌ها مقدار «None» را ثبت کرده، چون همان ۴۸ پورت SFP+‎ و چهار پورت QSFP+‎ از ابتدا بخش ثابت و داخلی شاسی هستند، نه یک قابلیت توسعه‌ای جداگانه.

از نظر پردازشی، طبق دیتاشیت رسمی Cisco Catalyst 3850 Series، ظرفیت Switching WS-C3850-48XS-S به ۱۲۸۰ گیگابیت بر ثانیه و نرخ Forwarding آن به ۹۰۹ میلیون بسته در ثانیه می‌رسد؛ اعدادی که آن را در رده‌ای کاملاً متفاوت از مدل‌های گیگابیتی این خانواده (که حداکثر ۱۷۶Gbps را ارائه می‌دهند) قرار می‌دهد، چون هر ۴۸ پورت آن به‌صورت ذاتی برای سرعت ۱۰ گیگابیت طراحی شده‌اند.

پورت‌های SFP+‎ این مدل به ۱۰GbE محدود نیستند؛ همان اسلات‌ها با نصب Transceiver مناسب می‌توانند در سرعت ۱ گیگابیت هم کار کنند. این ویژگی برای زیرساختی که هنوز بخشی از لینک‌های فیبرش گیگابیتی است، مسیر ارتقای تدریجی به ۱۰GbE را بدون تعویض کامل سوئیچ فراهم می‌کند.

از نظر منابع داخلی، WS-C3850-48XS-S با نسخه‌های گیگابیتی خانواده ۳۸۵۰ فاصله زیادی دارد: حافظه آن ۸ گیگابایت DRAM و ۸ گیگابایت Flash است (دو برابر مدل‌های گیگابیتی معمول)، و ظرفیت Flexible NetFlow آن به ۹۶,۰۰۰ Flow می‌رسد؛ دقیقاً دو برابر عدد ۴۸,۰۰۰ که در مدل‌های ۴۸ پورتی گیگابیت این خانواده دیده می‌شود. جدول MAC تا ۳۲,۰۰۰ ورودی، حداکثر ۲۴,۰۰۰ مسیر IPv4، تا ۴,۰۰۰ VLAN ID و ۱,۰۰۰ SVI پشتیبانی می‌شود.

لایسنس این SKU از نوع IP Base است. نسخه‌ای با Feature Set بالاتر یعنی WS-C3850-48XS-E هم در همین خانواده وجود دارد؛ از نظر سخت‌افزاری، دو مدل کاملاً یکسان هستند و تفاوت فقط در سطح نرم‌افزاری قابل فعال‌سازی است.

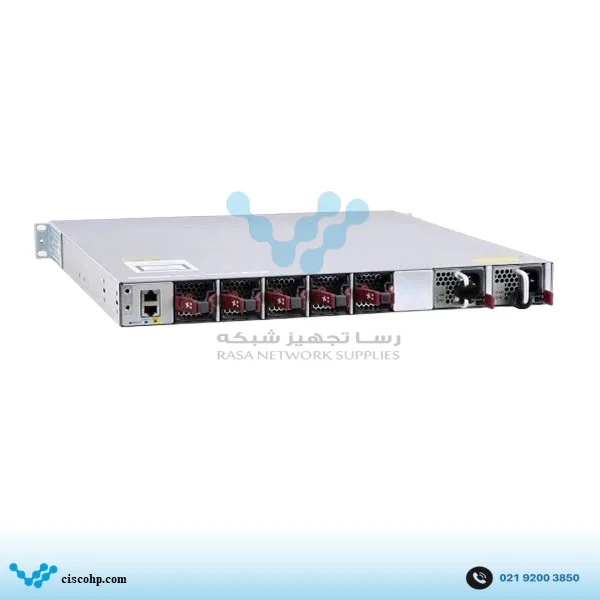

از نظر تأمین انرژی، WS-C3850-48XS-S با PWR-C3-750WAC-R عرضه می‌شود؛ یک خانواده پاور کاملاً متفاوت از سری C1 که در مدل‌های گیگابیتی این خانواده دیده می‌شود. چون پورت‌های آن برای انتقال Data روی SFP+‎/QSFP+‎ طراحی شده‌اند، هیچ بودجه PoE برای این مدل تعریف نشده. پسوند R در نام پاور، جریان هوای Front-to-Back را نشان می‌دهد؛ نسخه‌های 48XS-F از پاور معکوس PWR-C3-750WAC-F استفاده می‌کنند، پس هنگام انتخاب یا تعویض پاور، جهت Airflow به همان اندازه توان اسمی اهمیت دارد.

این شاسی در فرم‌فاکتور 1U ساخته شده، اما به‌دلیل تراکم بالای پورت‌های پرسرعت، عمق آن به حدود ۵۱.۱ سانتی‌متر می‌رسد؛ بیشتر از عمق مدل‌های ۴۸ پورتی گیگابیت این خانواده (۴۴.۵ تا ۴۸.۸ سانتی‌متر). وزن دستگاه حدود ۷.۴۵ کیلوگرم و میانگین زمان بین خرابی (MTBF) آن حدود ۲۸۶,۹۰۰ ساعت گزارش شده است.

سوئیچ سیسکو WS-C3850-48XS-S برای چه پروژه‌هایی مناسب است؟

جایی که تعداد زیادی لینک فیبر ۱۰ گیگابیتی باید در یک نقطه جمع شوند، WS-C3850-48XS-S دقیقاً همین نقش را ایفا می‌کند. در یک مرکز داده یا اتاق سرور، می‌توان چندین سرور، سیستم Storage و Hypervisor را از طریق پورت‌های SFP+‎ به این سوئیچ متصل کرد و ترافیک آن‌ها را با سرعت ۱۰GbE به لایه بالاتر منتقل نمود.

چهار پورت ۴۰ گیگابیتی QSFP+‎ نیز این مدل را برای مسیرهای Uplink بسیار پرظرفیت مناسب می‌کند؛ سناریویی که در آن حتی چند لینک ۱۰GbE هم پاسخگوی حجم ترافیک نیست. برای این پورت‌ها، Cisco خانواده‌های ترنسیور QSFP-40G-SR4 و QSFP-40G-LR4 را در کنار کابل‌های Direct Attach مستند کرده است.

یکی از کاربردهای رایج این مدل، Aggregation شبکه فیبر است: چندین لینک ۱۰GbE از سوئیچ‌های پایین‌دستی به پورت‌های SFP+‎ متصل می‌شوند و ترافیک تجمیع‌شده از طریق پورت‌های QSFP+‎ به Core یا Distribution منتقل می‌شود؛ معماری‌ای که برای سوئیچ‌های مسی گیگابیتی این خانواده اصلاً امکان‌پذیر نیست.

زیرساخت‌هایی که در مسیر انتقال از ۱GbE به ۱۰GbE قرار دارند نیز می‌توانند از WS-C3850-48XS-S بهره ببرند؛ چون پورت‌های SFP+‎ با نصب ترنسیورهای گیگابیتی همچنان کار می‌کنند، بخشی از لینک‌ها را می‌توان در سرعت فعلی نگه داشت و به‌تدریج، بدون تعویض سوئیچ، به ۱۰ گیگابیت ارتقا داد.

نکته مهمی که باید در طراحی لحاظ شود، نبود StackWise-480 روی این مدل است. برخلاف WS-C3850-48T-S یا WS-C3850-48P-S که چند دستگاه را می‌توان در یک Stack منطقی ترکیب کرد، توسعه ظرفیت با چند WS-C3850-48XS-S باید از طریق طراحی معمول لایه‌های شبکه، Uplink و افزونگی مسیر انجام شود، نه از طریق Stacking.

لوازم جانبی و تجهیزات سازگار با سوئیچ سیسکو WS-C3850-48XS-S

چون این مدل اسلات Network Module ندارد، مهم‌ترین تجهیزات جانبی آن مستقیماً به Transceiver‌های پورت‌های ثابت شاسی مربوط می‌شود. روی ۴۸ پورت SFP+‎، برای لینک‌های گیگابیتی می‌توان از GLC-SX-MMD (فیبر Multimode) یا GLC-LH-SMD (فیبر Single-Mode) استفاده کرد؛ برای سرعت واقعی ۱۰GbE، گزینه‌های استاندارد SFP-10G-SR و SFP-10G-LR بسته به فاصله لینک انتخاب می‌شوند.

روی چهار پورت QSFP+‎، برای فیبر Multimode معمولاً QSFP-40G-SR4 و برای لینک‌های طولانی‌تر روی فیبر Single-Mode، QSFP-40G-LR4 گزینه‌های استاندارد Cisco هستند. برای اتصالات کوتاه‌برد داخل رک نیز کابل‌های Direct Attach مانند QSFP-H40G-CU1M، QSFP-H40G-CU3M و QSFP-H40G-CU5M در فهرست تجهیزات سازگار قرار دارند و معمولاً هزینه پایین‌تری نسبت به ترنسیور نوری دارند.

روی WS-C3850-48XS-S، پاور پیش‌فرض PWR-C3-750WAC-R نصب می‌شود و معماری پلتفرم امکان افزودن یک واحد دوم برای افزونگی برق را هم فراهم می‌کند؛ اما باید توجه داشت این خانواده پاور (سری C3) با پاورهای سری C1 مدل‌های گیگابیتی این خانواده سازگار نیست و قابل جایگزینی متقابل نیستند.
