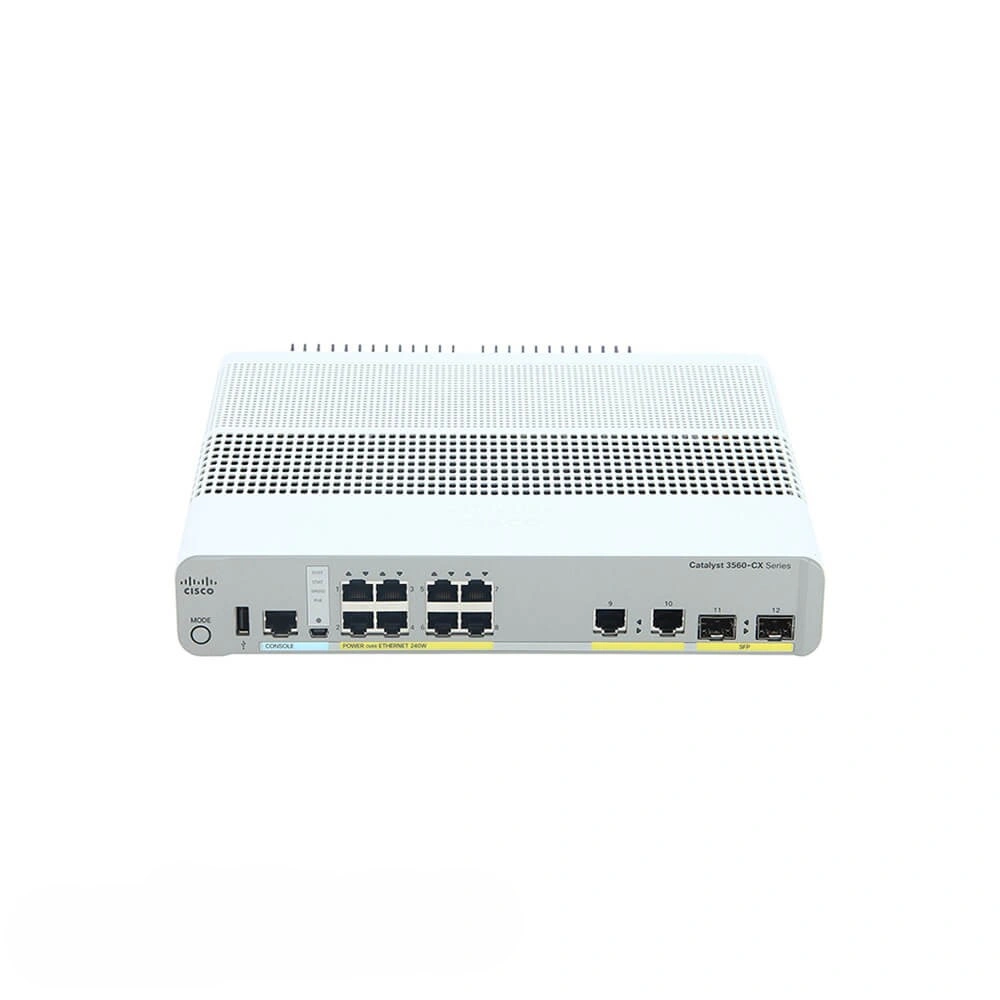

سوئیچ سیسکو مدل WS-C3560CX-8PC-S

توضیحات کلی سوئیچ سیسکو WS-C3560CX-8PC-S

سوئیچ سیسکو WS-C3560CX-8PC-S از خانواده Catalyst 3560-CX، یک سوئیچ مدیریتی Layer 3 با 8 پورت 10/100/1000 Gigabit Ethernet و قابلیت PoE+ است. هر 8 پورت Downlink دستگاه از PoE+ پشتیبانی می‌کنند و مجموع بودجه PoE آن 240 وات است؛ بنابراین می‌توان تجهیزات تحت شبکه مانند IP Phone، Access Point و دوربین IP را علاوه بر انتقال داده، از طریق کابل شبکه نیز تغذیه کرد.

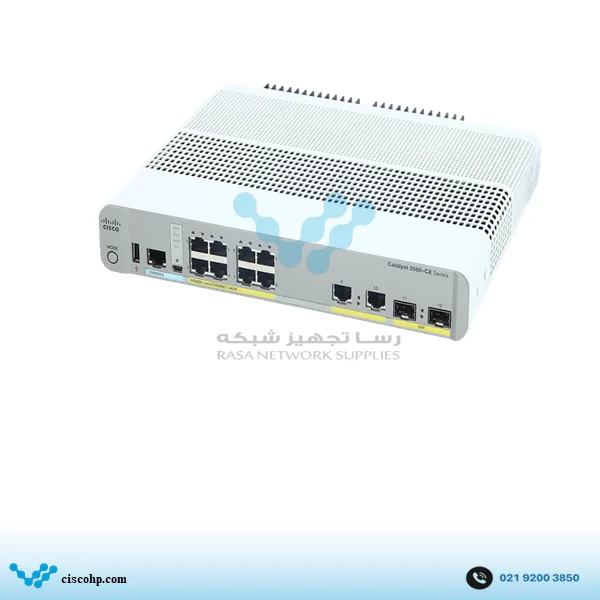

در بخش Uplink، این مدل برخلاف برخی سوئیچ‌های کامپکت قدیمی‌تر از رابط‌های Dual-Purpose استفاده نمی‌کند و 2 × 1G RJ-45 به همراه 2 × 1G SFP در اختیار دارد. در نتیجه چهار رابط Uplink مستقل برای ارتباطات مسی و فیبر در اختیار شبکه قرار می‌گیرد. جزئیات این ساختار در دیتاشیت رسمی Cisco Catalyst 3560-CX آمده است.

از نظر عملکرد، WS-C3560CX-8PC-S دارای 32Gbps Switching Capacity و 17.9Mpps Forwarding Rate است. استفاده از پورت‌های Gigabit در Downlink باعث می‌شود اتصال تجهیزات با سرعت 1Gbps امکان‌پذیر باشد و وجود Uplinkهای 1G نیز ارتباط این سوئیچ با سوئیچ بالادست، سرور یا تجهیزات فیبر را ساده‌تر می‌کند.

این مدل به 512MB DRAM و 128MB Flash مجهز است و از حداکثر 1023 VLAN پشتیبانی می‌کند. همچنین قابلیت‌هایی مانند VLAN، QoS، LACP، Voice VLAN، SNMP و امکانات امنیتی خانواده Catalyst 3560-CX را در اختیار شبکه قرار می‌دهد. دستگاه به‌صورت پیش‌فرض با IP Base عرضه شده و از قابلیت‌های لایه 3 برای Routed Access نیز پشتیبانی می‌کند.

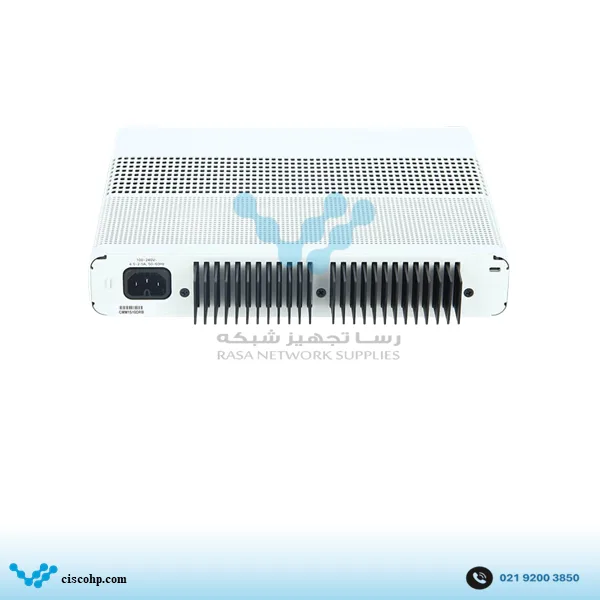

یکی از ویژگی‌های مهم WS-C3560CX-8PC-S طراحی کامپکت و Fanless آن است. ابعاد حدود 4.44 × 26.9 × 23.8 سانتی‌متر باعث می‌شود این سوئیچ فضای بسیار کمتری نسبت به مدل‌های 1U رک‌مونت اشغال کند و بتوان آن را نزدیک محل استقرار کاربران و تجهیزات شبکه قرار داد. طراحی بدون فن نیز صدای عملیاتی دستگاه را کاهش می‌دهد.

سوئیچ سیسکو WS-C3560CX-8PC-S برای چه پروژه‌هایی مناسب است؟

این مدل زمانی انتخاب مناسبی است که پروژه به تعداد زیادی پورت نیاز ندارد، اما پورت‌های موجود باید Gigabit باشند و امکان تأمین برق تجهیزات از طریق PoE+ وجود داشته باشد. هشت پورت Downlink می‌توانند برای اتصال کامپیوتر، IP Phone، Access Point، دوربین تحت شبکه و سایر تجهیزات Ethernet استفاده شوند.

بودجه 240 وات PoE در مقایسه با مدل‌های قدیمی‌تر کامپکت Cisco یک مزیت مهم است. برای مثال، در پروژه‌ای که چند Access Point یا IP Phone به PoE نیاز دارند، ظرفیت 240 وات دست طراح شبکه را برای ترکیب تجهیزات مختلف بازتر می‌گذارد. البته میزان مصرف واقعی هر تجهیز باید هنگام طراحی با بودجه PoE سوئیچ مقایسه شود.

اگر PoE مورد نیاز نباشد، مدل WS-C3560CX-8TC-S گزینه نزدیک‌تری در همین خانواده است؛ این مدل از نظر پورت‌های Gigabit و Uplink به 8PC-S نزدیک است، اما قابلیت PoE ندارد. در مقابل، اگر تعداد Downlink بیشتری لازم باشد، WS-C3560CX-12PC-S با 12 پورت Gigabit PoE+ انتخاب مناسب‌تری در همین خانواده خواهد بود.

WS-C3560CX-8PC-S همچنین برای جایگزینی مدل‌های قدیمی‌تر کامپکت کاربرد دارد. Cisco این مدل را در مسیر جایگزینی مدل‌هایی مانند WS-C3560C-8PC-S و WS-C3560CG-8PC-S قرار داده است. تفاوت مهم در اینجا، استفاده از Downlinkهای Gigabit و افزایش بودجه PoE به 240 وات است؛ بنابراین هنگام خرید استوک، مقایسه صرفاً بر اساس تعداد پورت کافی نیست و باید سرعت Downlink و ظرفیت PoE نیز بررسی شود.

وجود دو پورت 1G SFP برای پروژه‌هایی که اتصال فیبر نیاز دارند نیز مزیت مهمی است. در این حالت، ماژول SFP باید بر اساس نوع فیبر و فاصله لینک انتخاب شود.

لوازم جانبی و تجهیزات سازگار با سوئیچ سیسکو WS-C3560CX-8PC-S

برای استفاده از Uplinkهای فیبر، انتخاب ماژول SFP 1G باید متناسب با نوع فیبر، مسافت و تجهیز سمت مقابل انجام شود. GLC-SX-MM برای فیبر Multimode و GLC-LH-SMD برای فیبر Single-mode گزینه‌های قابل بررسی هستند؛ در هر دو مورد، سازگاری ماژول با مشخصات لینک باید قبل از خرید بررسی شود.
